适配JB焊接产品的短款喷嘴结构设计

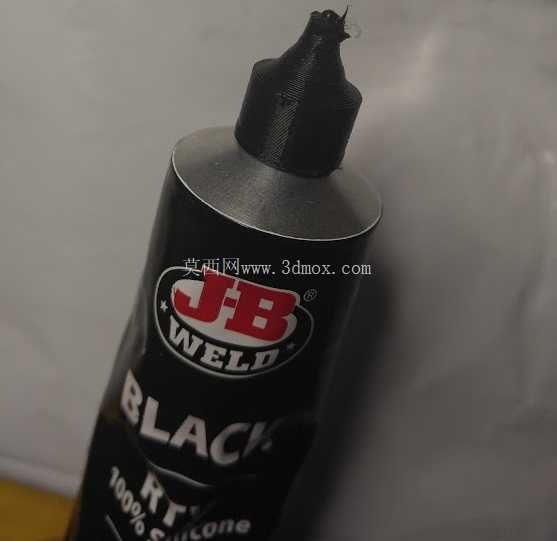

　　在焊接辅助耗材的配套应用场景中，这类适配JB Weld系列焊接产品的短喷嘴，主要承担焊接作业过程中胶体、流体焊料的定向导流输出作用，区别于常规长径喷嘴的结构设计，短款结构能大幅压缩流体从腔体到作业面的输送距离，减少焊料在流道内的残留挂壁问题，尤其适配小范围、高精度的点涂焊接作业需求，在精密零部件补焊、小型金属构件粘接固定、电子元器件引脚焊接加固等场景下，能精准控制出料量，避免焊料溢出污染非作业区域。

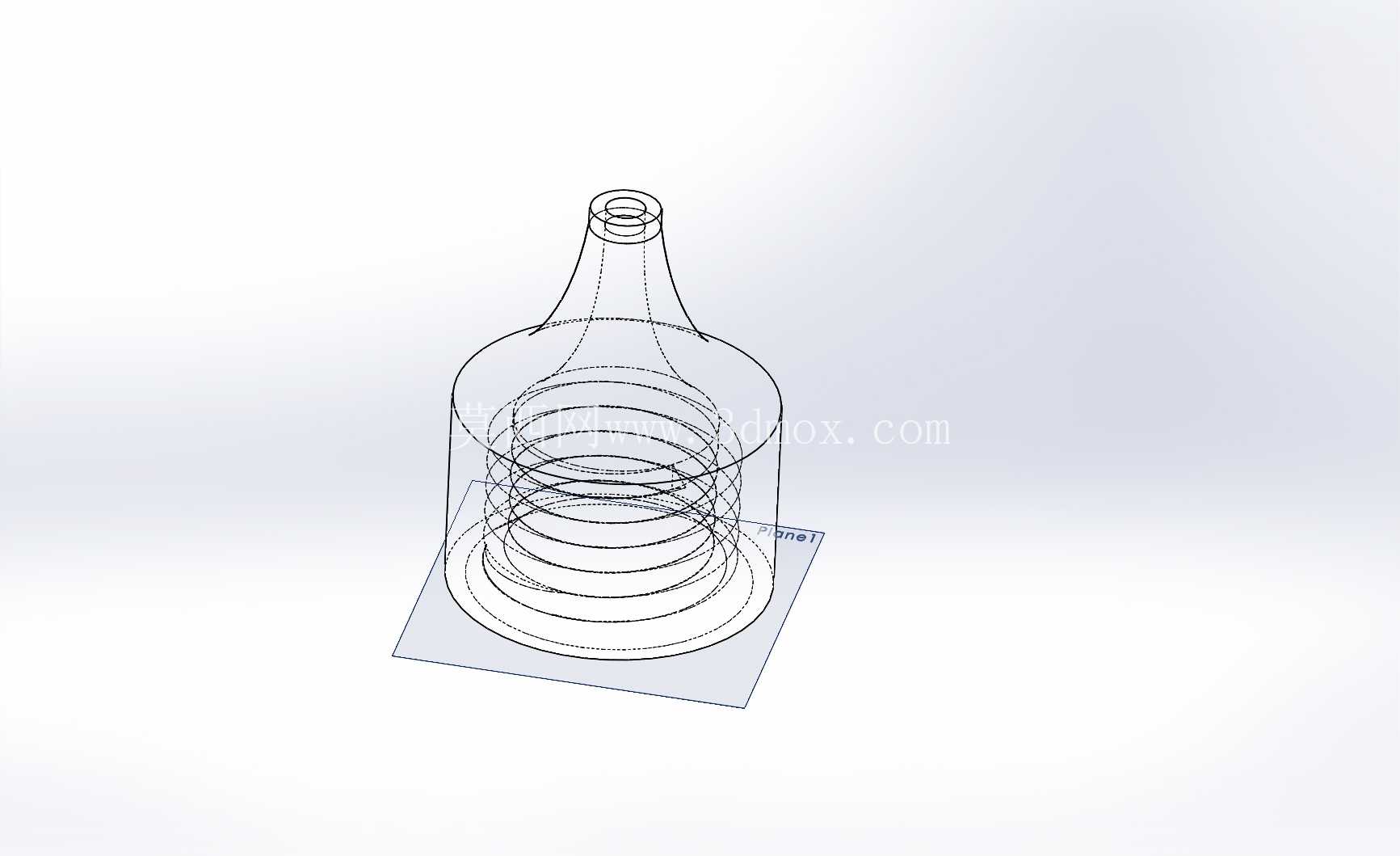

　　从结构设计逻辑来看，这款喷嘴采用下宽上窄的渐变流道结构，底部大直径腔体用于和焊料存储容器的出口端对接，内壁设置的连续物理螺纹结构，能在旋接安装时和容器出口的外螺纹形成紧密配合，无需额外加装密封垫圈即可实现可靠的静密封效果，避免焊料从连接缝隙处渗漏。设计阶段充分考虑了无支撑3D打印的工艺可行性，整个流道的渐变锥度控制在合理范围内，所有内壁过渡位置均采用大圆角顺滑衔接，不存在小于45度的悬空结构，打印过程中无需添加内部支撑，既省去了后期去除支撑的工序，也避免了支撑残留导致的流道内壁粗糙、挂料堵塞问题，打印完成后仅需简单去除底部打印基座即可直接投入使用。外形尺寸方面，喷嘴底部的安装基准面为圆形平面，直径匹配常规JB Weld产品容器的出口规格，安装后整体突出容器端面的长度控制在短尺寸区间，在狭窄空间内作业时不会和周边构件发生干涉，能伸入狭小的缝隙位置完成焊料涂覆。上部的出料口采用小直径直段设计，出口端面做了平切处理，涂覆焊料时可以直接贴合工件表面拖动，形成宽度均匀的焊料条带，不会出现出料发散、边缘毛糙的问题。

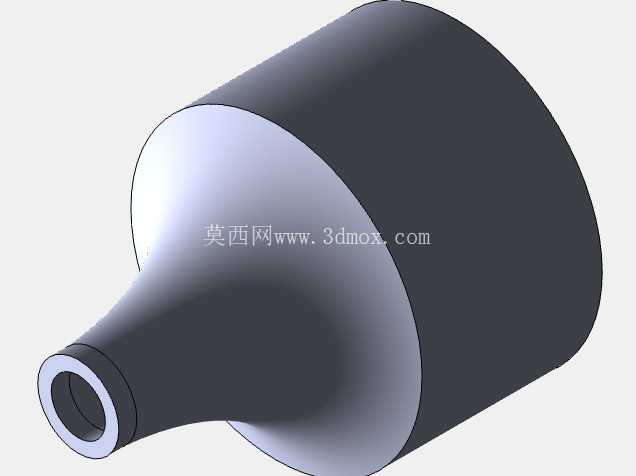

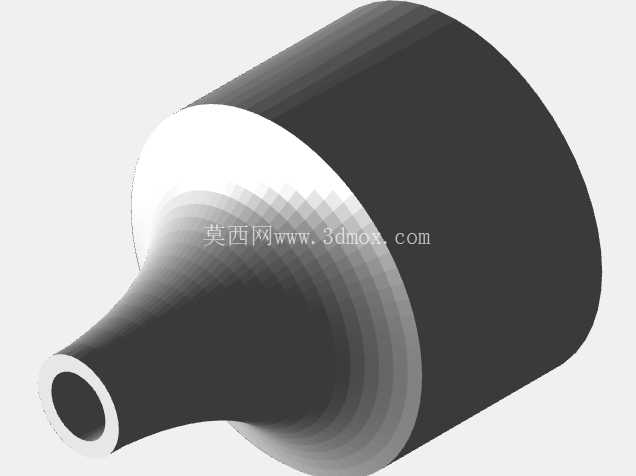

　　结构细节上，喷嘴外壁从底部安装端向上逐步收窄的曲面设计，兼顾了结构强度和轻量化需求，底部壁厚略大于上部出料段，保证旋接安装时的抗扭强度，不会因为拧紧力过大导致根部开裂，上部出料段的壁厚控制在合理范围，既保证一定的刚性避免磕碰变形，也能在需要调整出料口径时，操作人员可以用简单工具快速修剪出口端，获得不同直径的出料通道，适配不同的作业需求。实际使用过程中，这种短喷嘴的流道长度较短，焊料在流道内停留的时间更短，对于快干型焊接粘接产品来说，能减少焊料在喷嘴内部固化堵塞的概率，单次作业完成后仅需从容器上旋下喷嘴，用少量溶剂冲洗内部残留即可重复使用，相比长喷嘴的维护成本更低。

　　针对物理螺纹的建模设计，建模过程中严格按照通用密封螺纹的参数进行齿形、螺距的匹配，螺纹收尾处做了退刀槽结构处理，保证旋接时能顺畅拧到底，不会出现螺纹卡滞、无法到位密封的问题，整个喷嘴的外部曲面均采用G2连续顺滑过渡，没有尖锐棱角，拿取旋接时不会划伤操作人员手部，也不容易在磕碰时出现应力集中导致的开裂破损。在安装边界的考量上，喷嘴底部安装面和容器出口贴合后，整体的最大外径不超过容器出口的外围凸缘尺寸，安装后不会额外增加容器端部的轮廓尺寸，配合常规的胶枪或者手动挤压容器使用时，不会和胶枪的固定卡爪发生位置干涉，适配性更强。
