多直径复合锪孔钻具结构设计

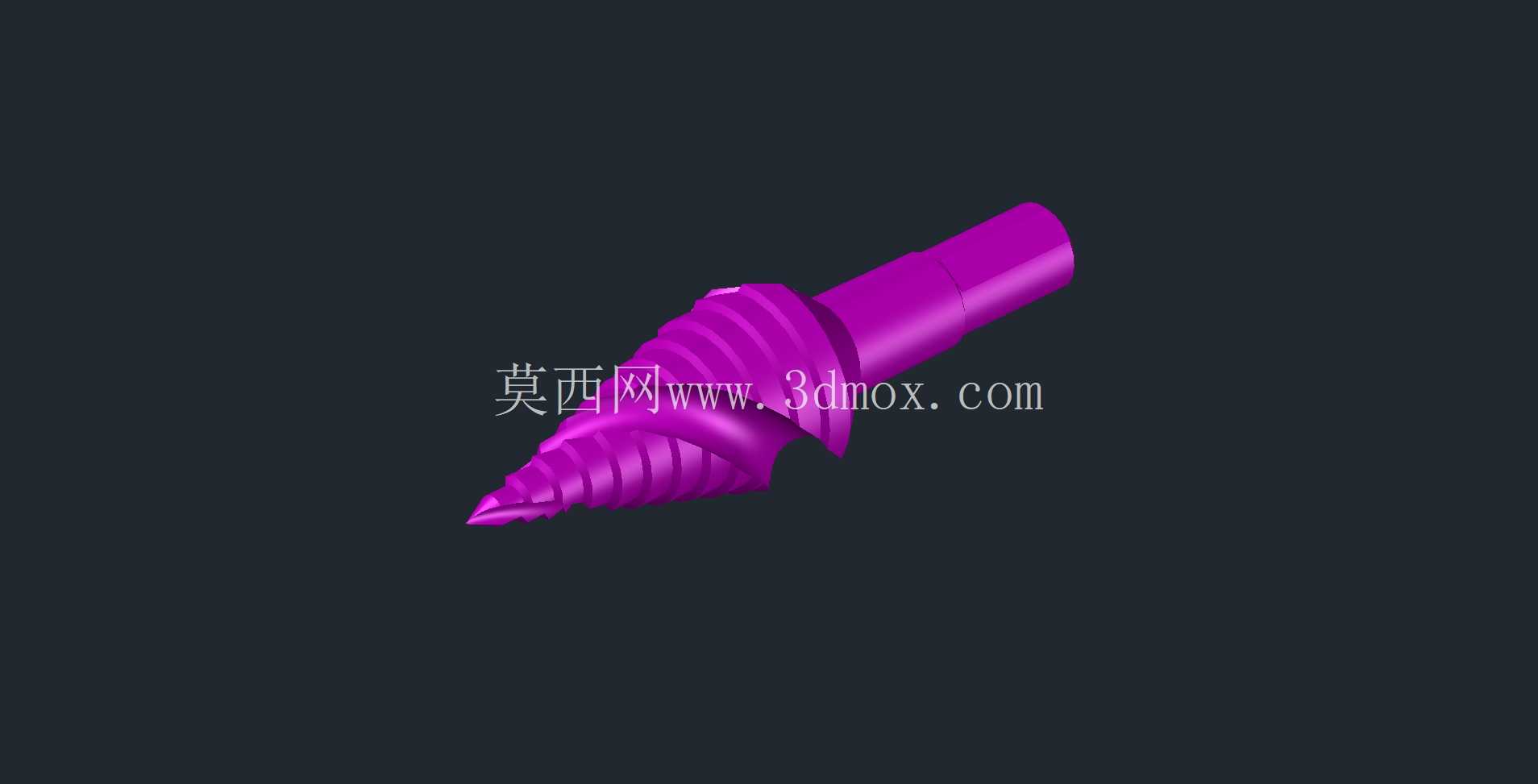

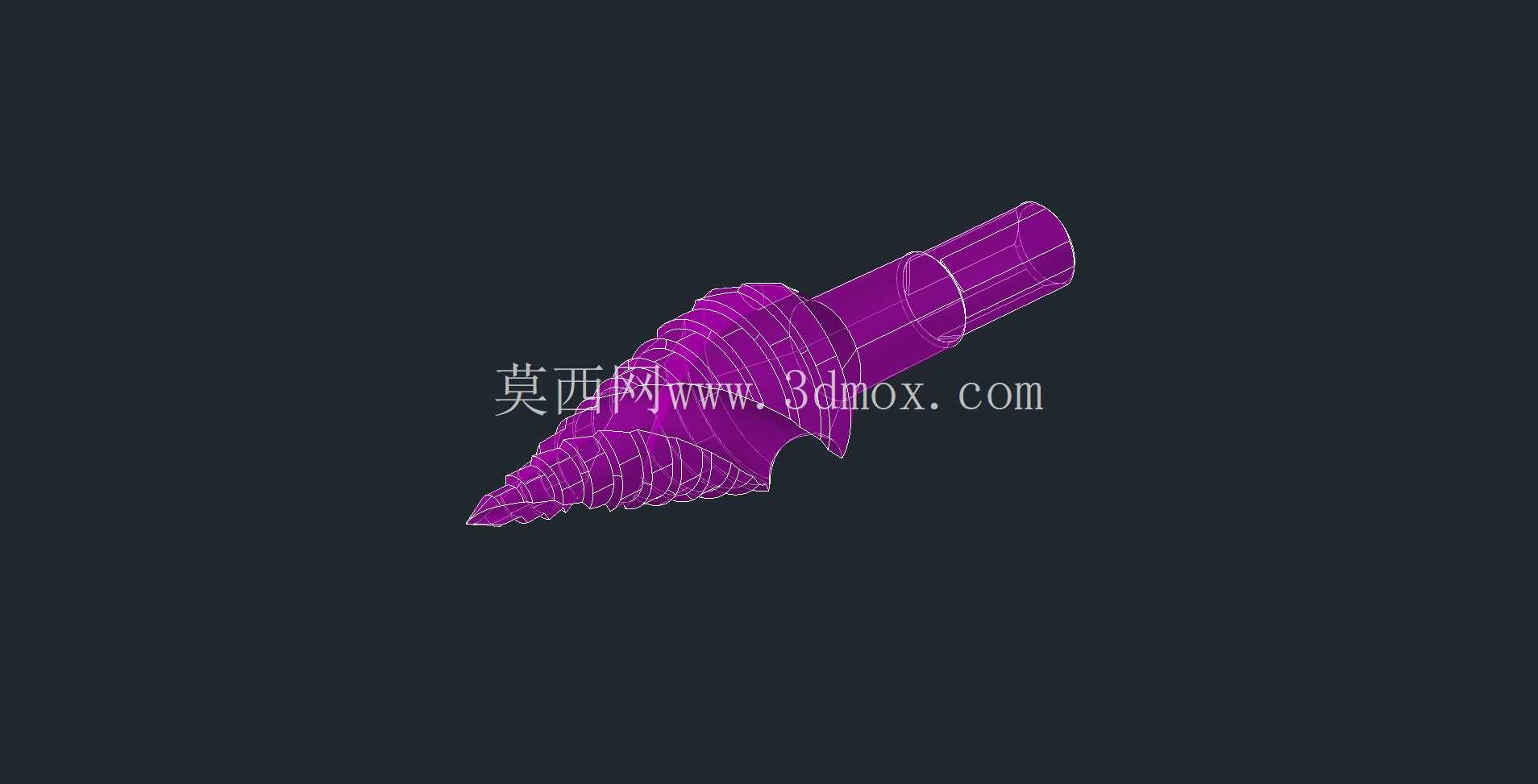

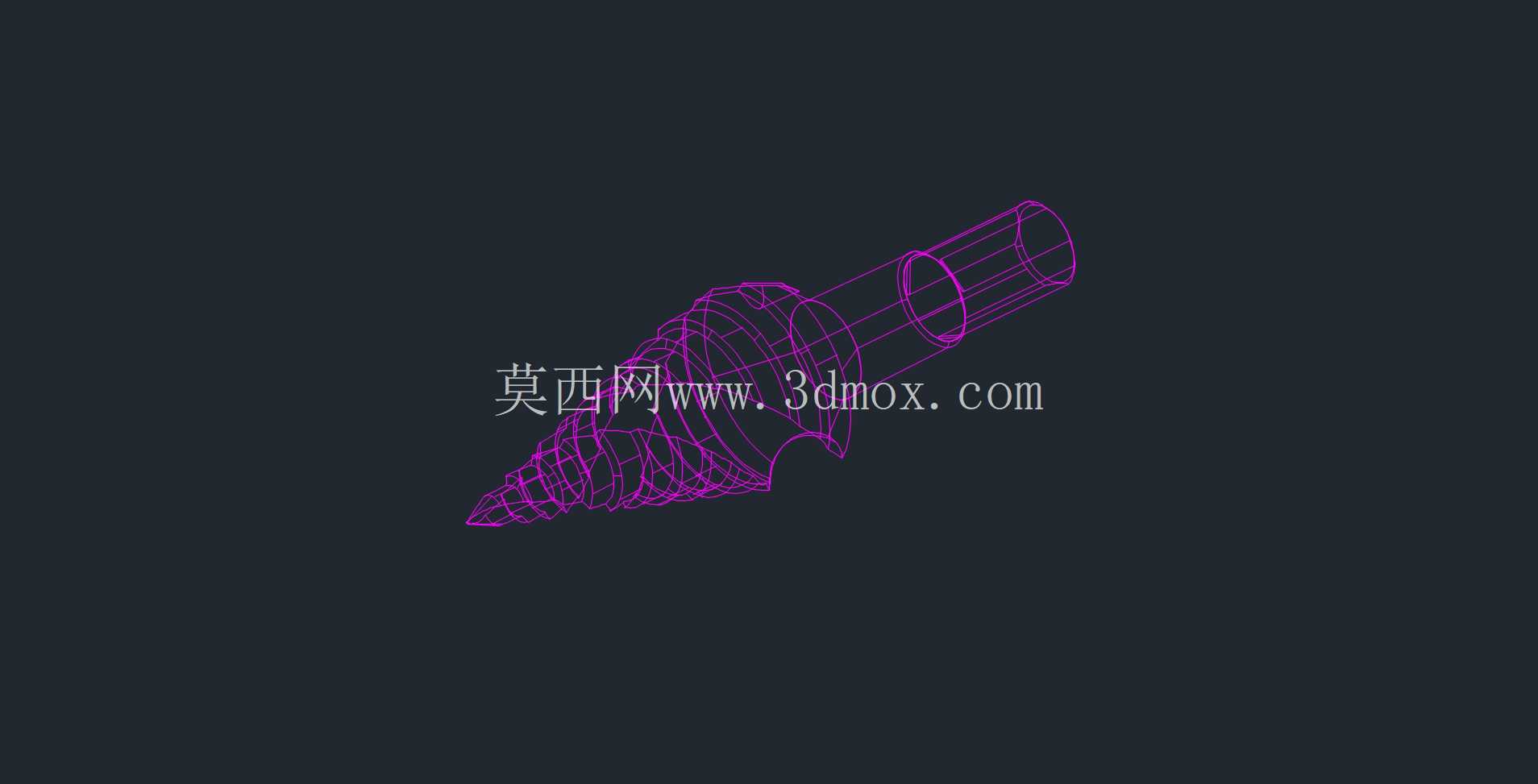

　　这款多直径锪孔钻的设计，就是针对这类加工痛点做的一体化刀具结构整合，把钻削底孔的切削段和锪削沉孔的切削段做在同一刀体上，一次进给就能完成底孔钻削和沉孔锪制两道工序，从根源上消除两次换刀带来的定位误差。从结构上看，刀具最前端是小直径的钻尖切削段，螺旋排屑槽从钻尖一直延伸到后部的大直径锪削段，排屑槽的螺旋角经过匹配设计，钻削段产生的切屑可以顺着连续的螺旋槽顺畅排出，不会在沉孔台阶位置出现挤屑、刮伤已加工孔壁的问题。锪削段的直径比前端钻削段大，两者之间的台阶端面做了微小的后角设计，锪孔到设定深度时，台阶端面会贴合沉孔的底面，既可以起到轴向深度定位的作用，又能保证沉孔底面的平面度，避免出现锪面凹凸、螺栓头贴合不实的问题。在机械加工的孔加工工序里，经常会遇到同一安装位置需要加工出不同直径同轴孔的场景，最常见的就是紧固件安装位——既要钻出供螺杆穿过的底孔，又要在孔口加工出容纳螺栓头或者沉头螺钉头部的沉孔，常规加工流程需要先换钻头钻底孔，再换锪钻加工沉孔，两次换刀不仅增加辅助工时，两次装夹定位的误差还容易导致沉孔与底孔同轴度超差，最终出现螺栓安装歪斜、贴合面不严密的问题，尤其是在压铸模具、铸造模具的模架加工、批量五金零件的孔位加工场景下，这类同轴度误差带来的装配问题会直接影响整套模具的合模精度，或是批量零件的装配一致性。

　　刀具尾部是等直径的装夹直柄，柄部直径和常规同规格直柄钻头一致，可以直接装夹在普通台钻、加工中心的钻夹头或者弹性筒夹里，不需要额外定制专用的装夹套，适配现有绝大多数孔加工设备的装夹接口，不需要对设备做任何改造就能直接替换原有分体刀具使用。在实际加工参数匹配上，前端钻削段的刃带宽度做了收窄处理，减小钻削过程中刃带和孔壁的摩擦，降低钻削发热，避免加工较软的有色金属比如压铸铝合金时出现孔壁拉伤、积屑瘤的问题；后部锪削段的切削刃做了微小的倒角过渡，避免锪孔入口处出现崩边、毛刺，尤其是加工铸铁件、铸铝件这类铸造表皮硬度不均的材料时，过渡刃可以有效保护主切削刃，减少崩刃风险，延长刀具的单次刃磨使用寿命。

　　在安装边界上，刀具的总长度控制在常规直柄钻头的长度范围内，装夹时只要保证柄部插入夹头的深度不小于柄径的1.5倍，就能保证高速旋转时的装夹刚性，不会出现振刀、摆差过大的问题；加工前需要根据待加工的底孔直径、沉孔直径匹配对应规格的刀具，调整设备的进给行程限位，保证锪孔深度符合紧固件头部的埋入要求，避免锪深过大导致零件壁厚不足，或是锪深不够导致螺栓头突出装配面。在压铸模具的加工场景里，模架上的大量螺钉过孔和沉孔都可以用这款刀具一次加工完成，相比原来的两刀加工方案，单孔加工时间可以缩短近40%，同时沉孔和底孔的同轴度可以稳定控制在0.02mm以内，完全满足模具合模时螺钉装配的精度要求，不会出现因为孔位不同轴导致螺钉强行锁紧时模架产生内应力的问题。

　　在批量五金零件的加工场景里，比如钣金件、压铸件的安装孔加工，一体化刀具可以减少刀库的换刀次数，在多主轴钻床上还可以同时布置多把同规格刀具，一次完成多孔位的复合加工，大幅提升批量加工的效率。另外，刀具的排屑槽做了抛光处理，切屑不容易粘附在槽壁上，加工钢件时可以配合乳化液冷却排屑，加工铝合金时可以配合微量润滑，都能获得较好的孔壁表面质量，不需要后续再做孔口去毛刺的工序，进一步减少后续工序的工作量。设计时还特意把钻削段和锪削段的连接位置做了圆弧过渡，避免台阶位置出现应力集中，在高速钻削、进给量较大的工况下，不会出现刀体从台阶位置断裂的问题，提升刀具的整体抗扭强度。
