集成LCD显示的智能电位计旋钮结构

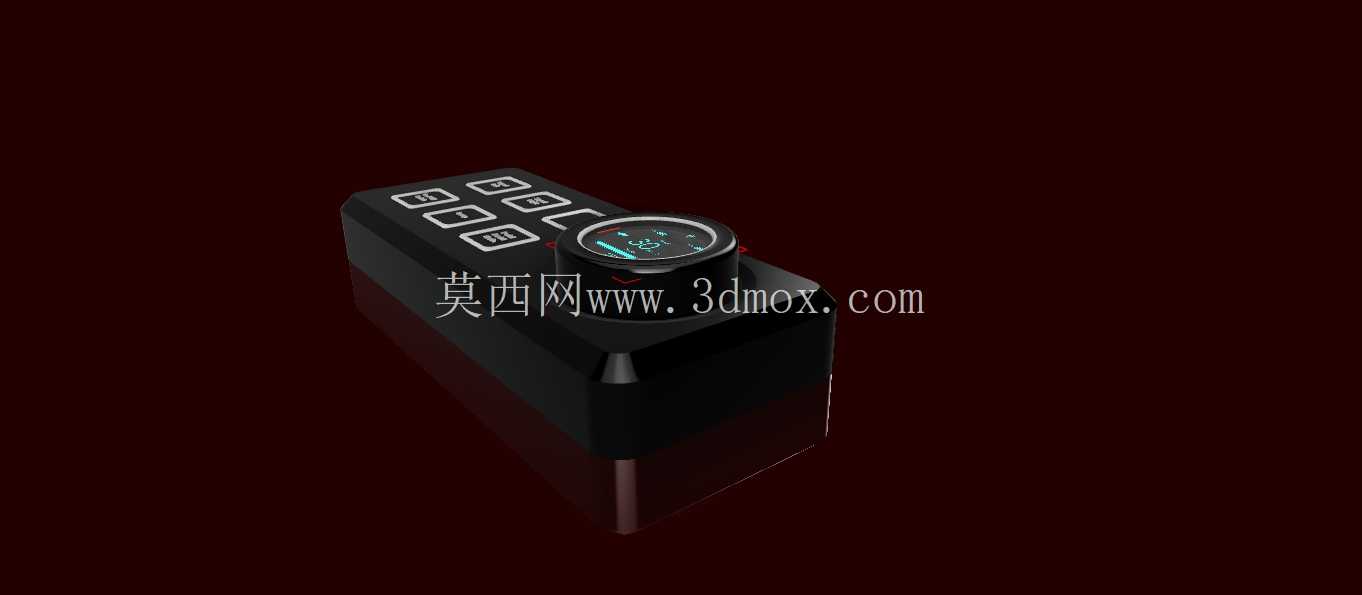

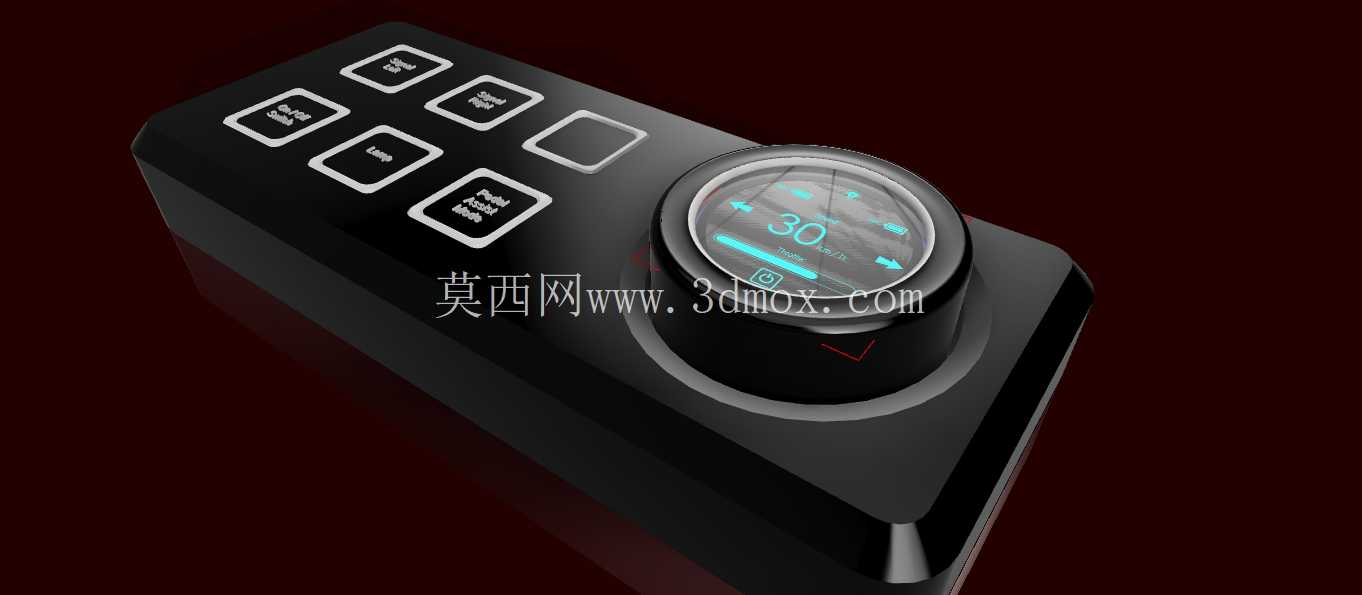

这款带集成显示的旋钮部件，核心是将传统电位计的调节功能与可视化反馈做了深度整合，在小型化控制终端的设计里，能解决不少传统调节件的痛点。从实际落地场景看，它适配的范围覆盖了小型试验台调节面板、DIY数控设备操作端、桌面级创客工具控制模块、小型工业设备的参数调节位，甚至部分定制化音频设备、灯光控制台的调节通道也能直接复用这套结构，不用额外在面板上开孔加装独立显示单元，能大幅压缩面板的布局空间。

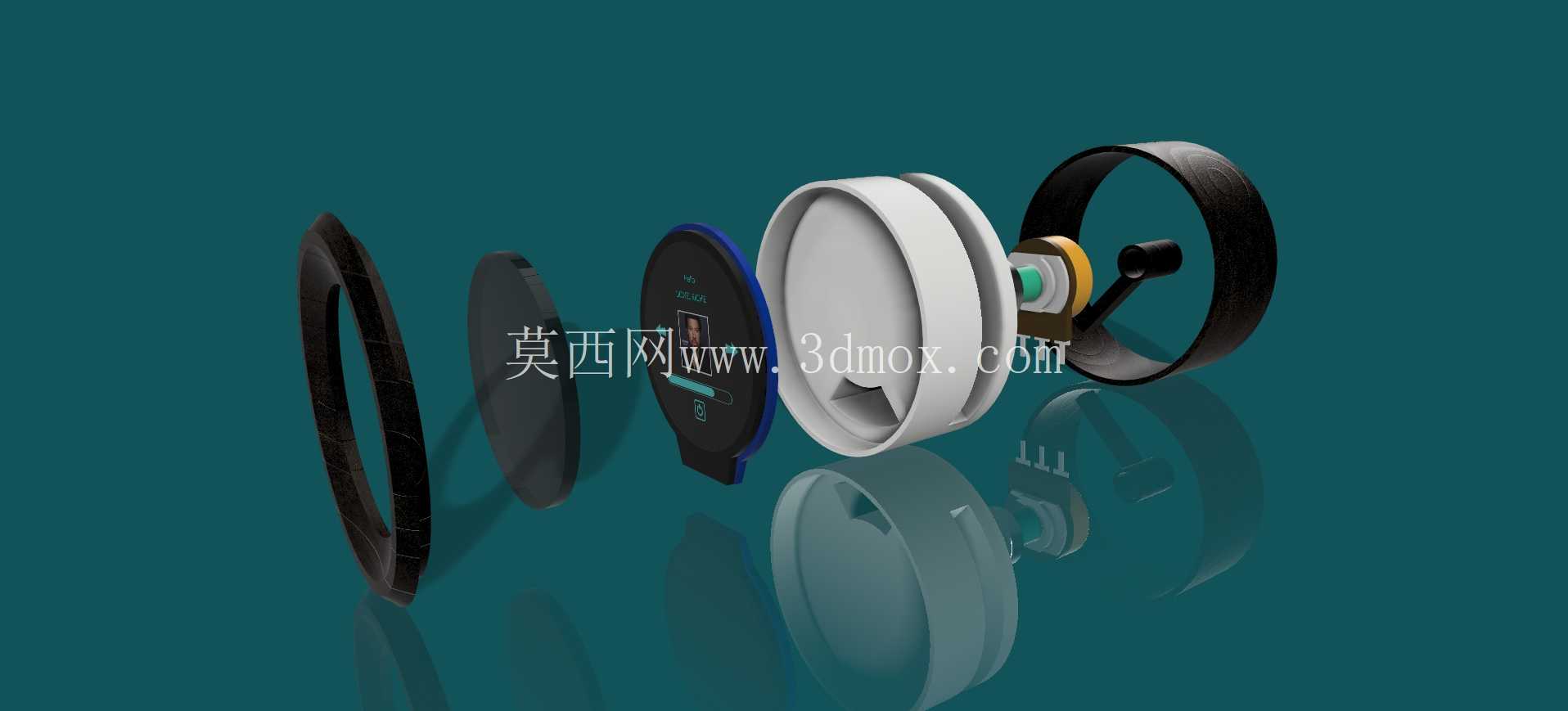

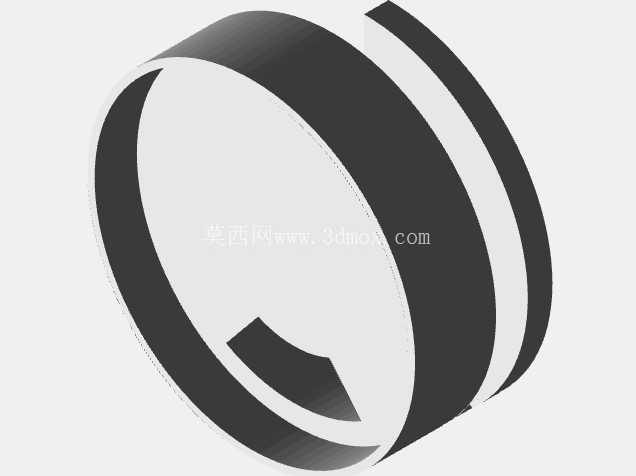

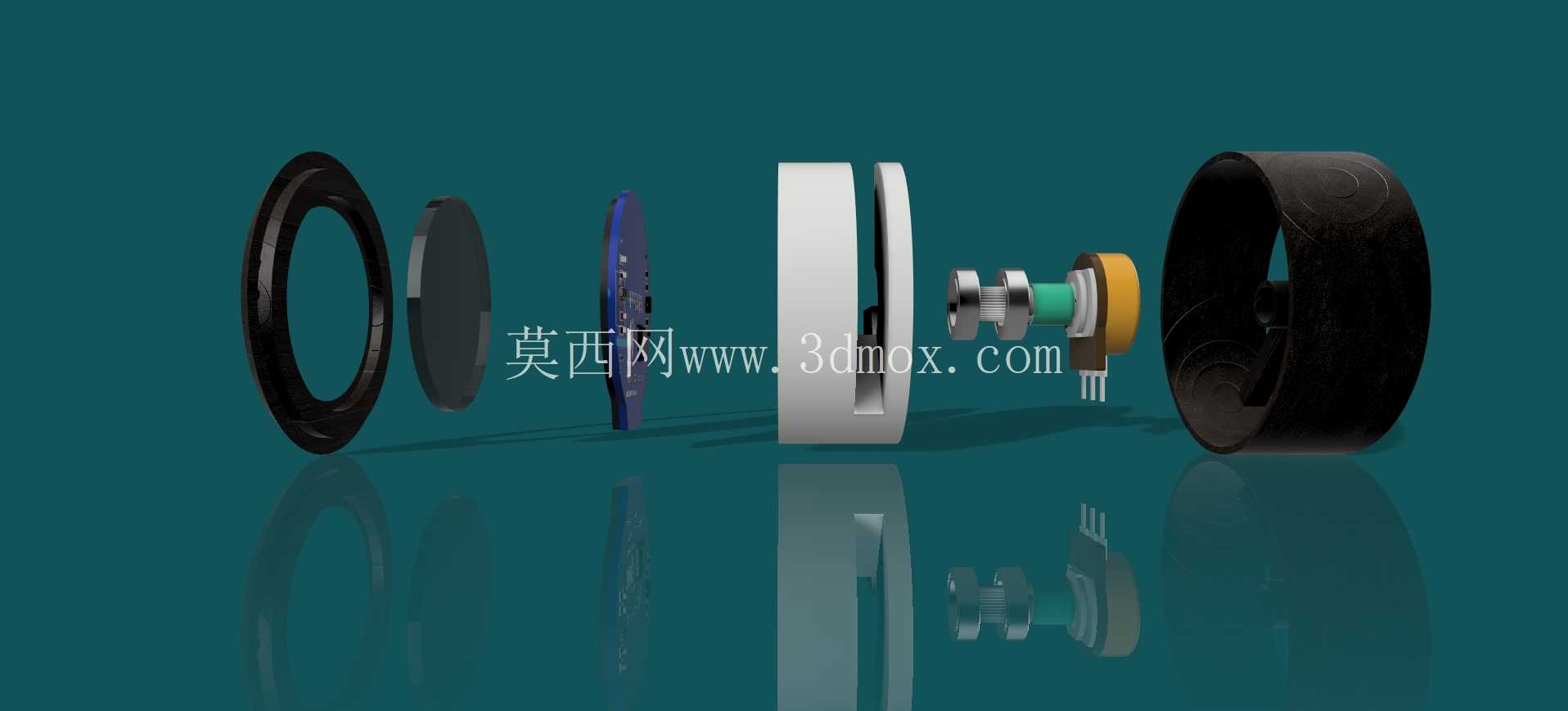

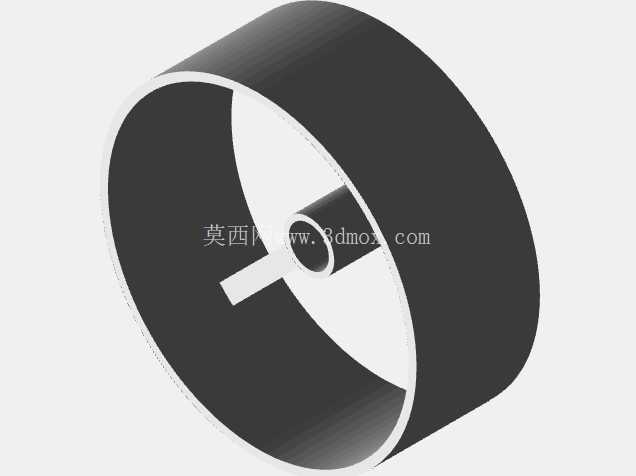

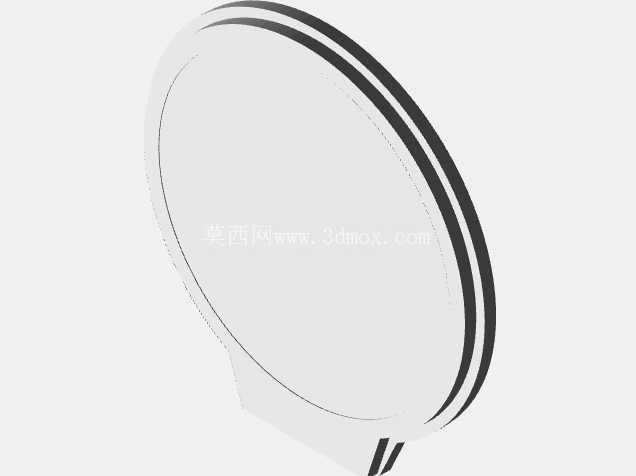

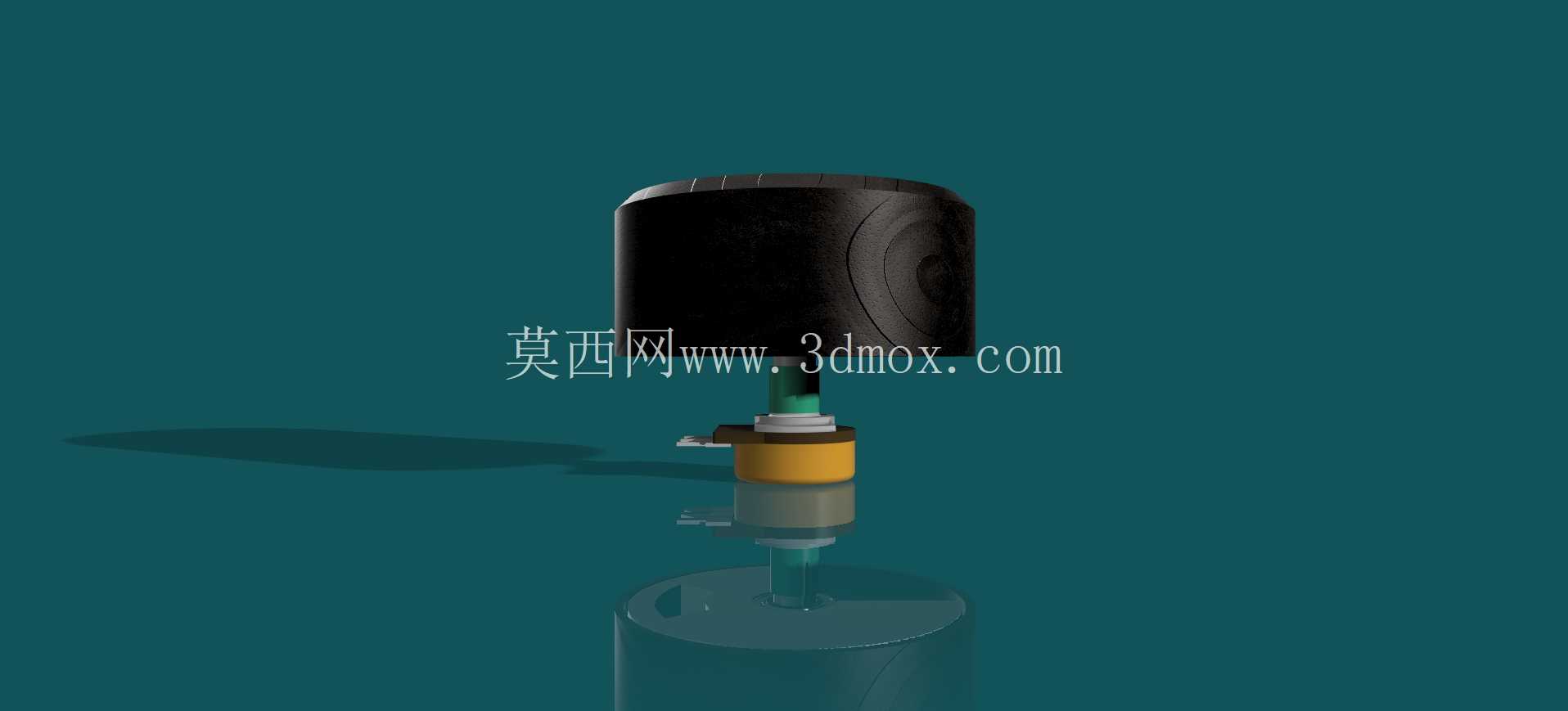

从结构设计逻辑来看，整个部件采用分层堆叠的装配方案，最外层是环形防滑操作外圈，表面做了细微的滚花纹理处理，转动时的阻尼感经过调校，既不会因为过松导致参数误触，也不会因为阻尼过大造成调节卡顿，操作扭矩控制在适合单指转动的区间，长时间调节也不会产生操作疲劳。外圈内侧是密封隔层，能阻挡日常使用中的粉尘、少量溅液进入内部电位计核心，提升部件在复杂车间环境下的使用寿命。中间层集成了圆形LCD显示模组，直接固定在电位计的转轴顶端，跟随后端的电位计转动同步刷新显示内容，不需要额外的传动结构来传递转动信号，显示模块的供电与信号传输通过转轴内部的微型滑环完成，不会因为持续转动出现线材缠绕的问题。

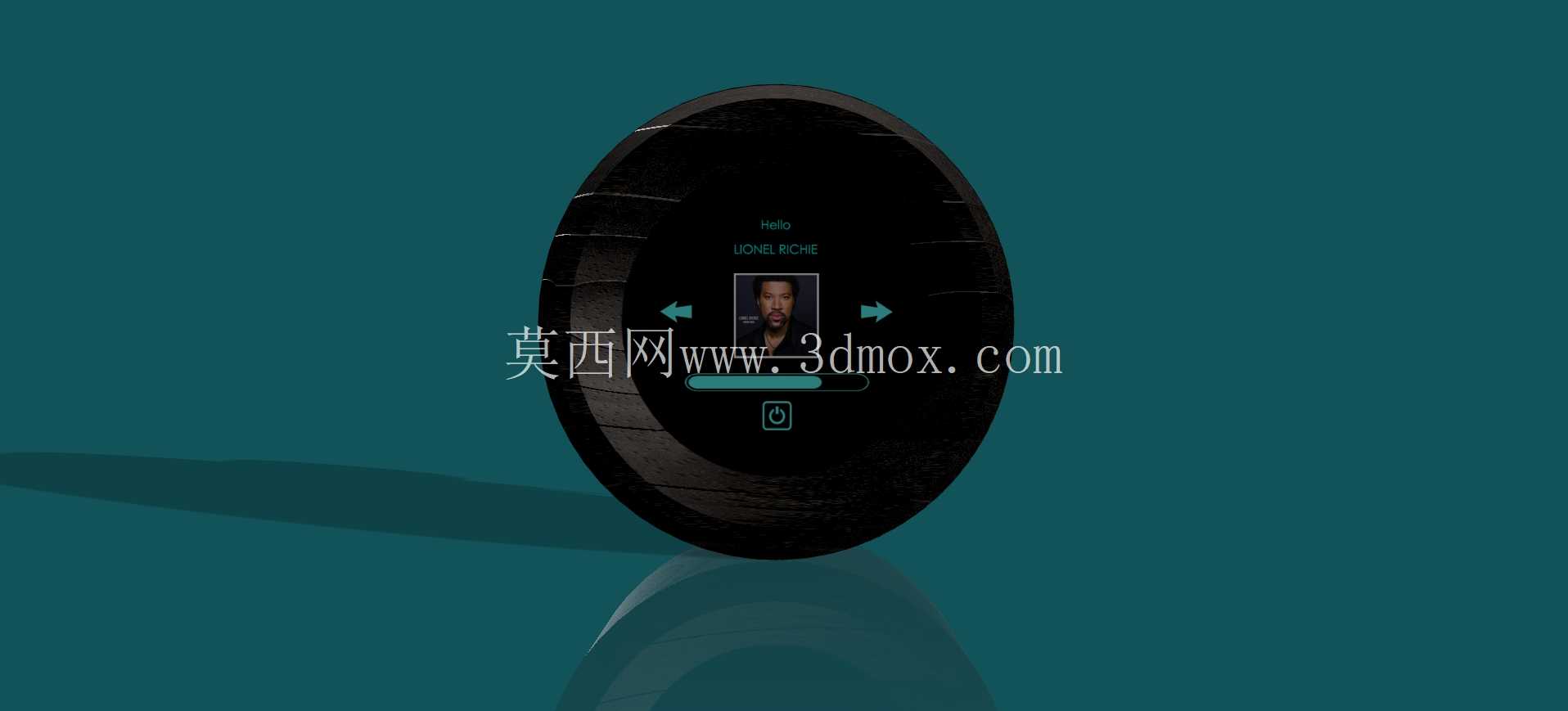

功能层面，它保留了传统标准电位计的核心电气参数，输出信号兼容常规的模拟量输入端口，现有设备不需要做大规模的电路改版就能直接替换原有普通旋钮，替换成本极低。显示端可以实时反馈当前的调节数值、档位状态，甚至能通过内置的简易逻辑切换显示内容，比如调节快门速度时显示时间参数，调节光源亮度时显示亮度百分比，调节设备进给速度时直接显示速率数值，操作人员不需要低头查看远端的设备显示屏，盯着旋钮本身就能完成精准参数调整，大幅降低操作时的视觉分散问题，在需要同时观察加工状态、调整参数的场景下，能有效提升操作效率与参数调节准确率。

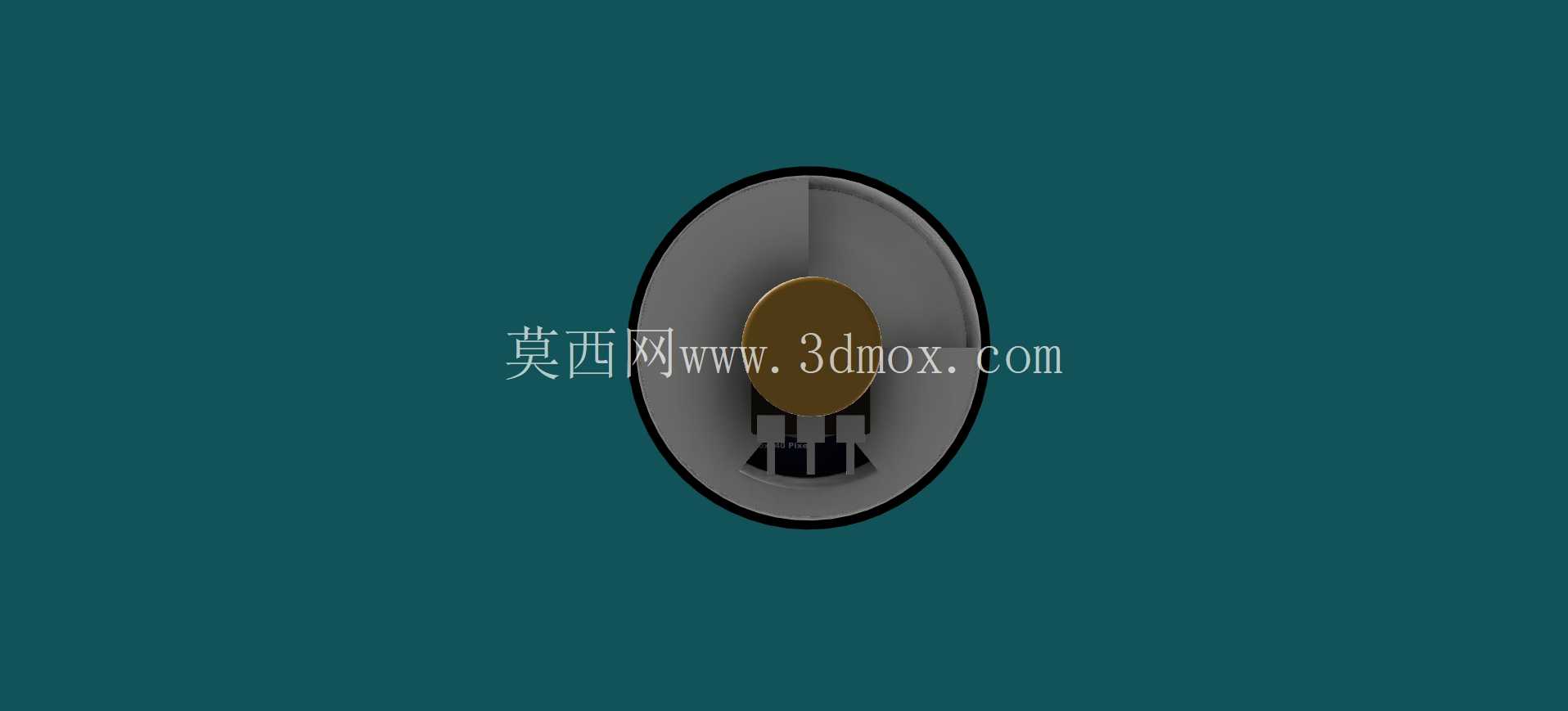

安装边界上，整个旋钮的主体外径适配常规的16mm、22mm标准面板开孔，不需要重新定制开孔尺寸，安装固定方式采用背部螺纹锁止结构，跟普通工业按钮、旋钮的安装逻辑一致，面板后方的预留深度控制在30mm以内，不会占用过多的设备内部腔体空间，哪怕是内部布局非常紧凑的小型桌面设备，也能轻松容纳。内部的电位计核心采用标准碳膜电阻基体，转动寿命满足常规工业设备的使用频次要求，显示模块的亮度做了多档位适配，既能在强光车间环境下看清显示内容，也能在暗光操作场景下不会因为亮度过高产生视觉干扰。

从结构可靠性角度，各层装配之间都设计了定位卡扣与密封胶圈，转动部件之间添加了自润滑耐磨衬套，长期转动不会出现松旷、虚位的问题，显示模块的外层覆盖了高透耐磨的PC保护片，避免日常操作时的指甲、工具刮花显示表面。整个部件的布线全部集成在结构内部，外部没有裸露的连接线材，装配时只需要对接后端的插针接口就能完成电气连接，装配工序跟普通旋钮完全一致，不会增加产线的装配复杂度。对于做小型设备开发、现有设备操控改造的结构工程师来说，这套结构可以直接复用，不需要从零开始设计旋钮的分层结构、显示模块的固定方式、转轴的信号传输结构，能大幅缩短研发周期，同时兼顾了操作手感、可视化反馈、安装兼容性三方面的实际需求，在成本控制和功能完整性上找到了比较好的平衡点，既不会因为增加显示功能造成成本大幅上升，也不会因为追求小型化牺牲操作的可靠性与手感。
