离合器片拆卸专用工装夹具结构设计

在商用车、乘用车传动系统维保以及离合器生产线下线检测环节，离合器片的拆卸作业一直是影响作业效率与零件完好率的关键工序。传统拆卸作业多采用撬棍辅助敲击的方式，不仅容易造成离合器摩擦片翘曲、压盘定位面磕碰损伤，还可能伤及变速箱一轴的花键配合面，带来额外的零件更换成本。这套离合器片拆卸工装正是针对这类作业痛点开发的专用拆装工具，核心作用是在拆卸过程中对离合器压盘组件提供均匀的轴向支撑力，避免局部受力导致的零件变形，同时通过多点定位约束拆卸过程中的零件偏转，让作业过程更可控。

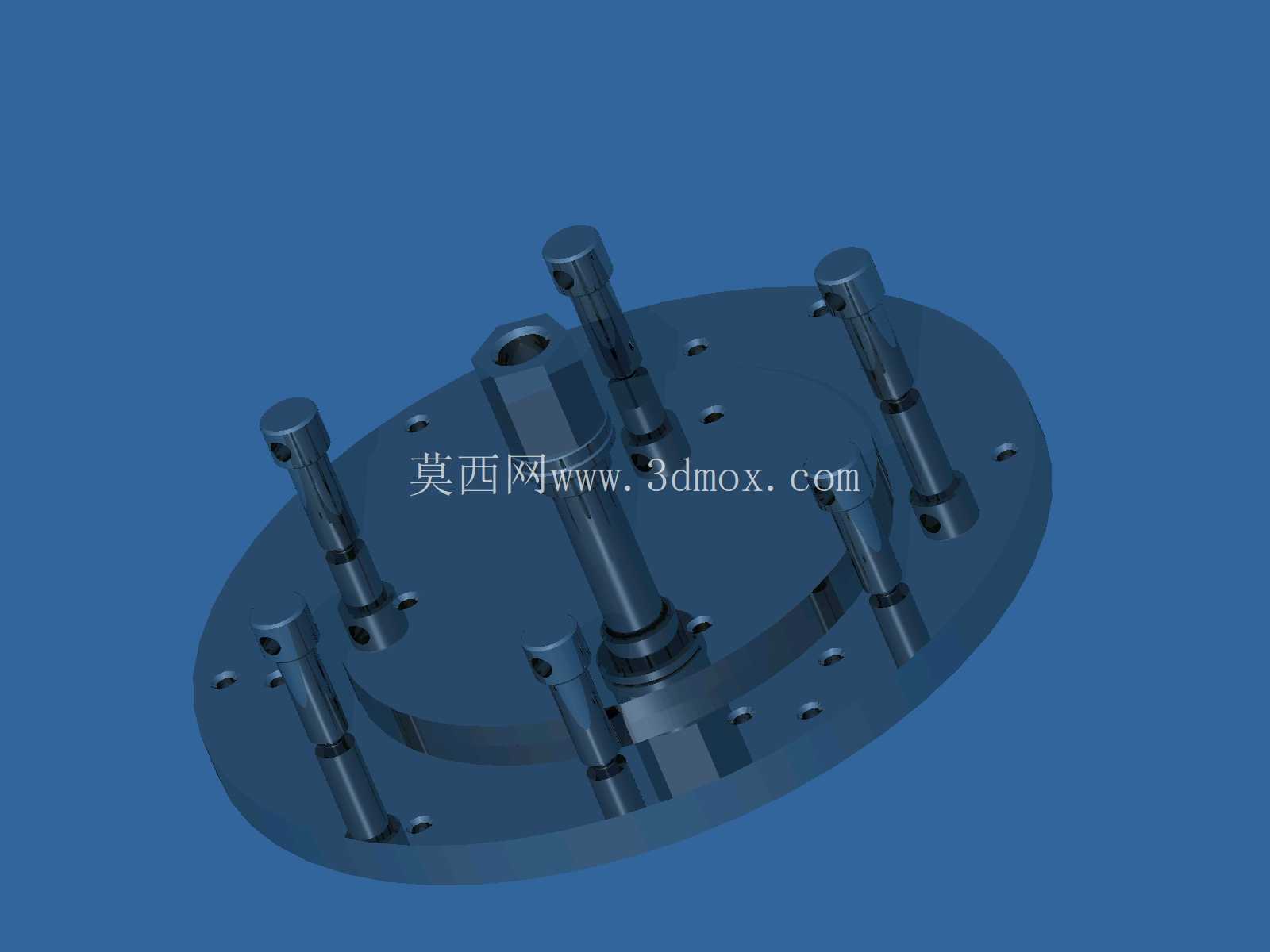

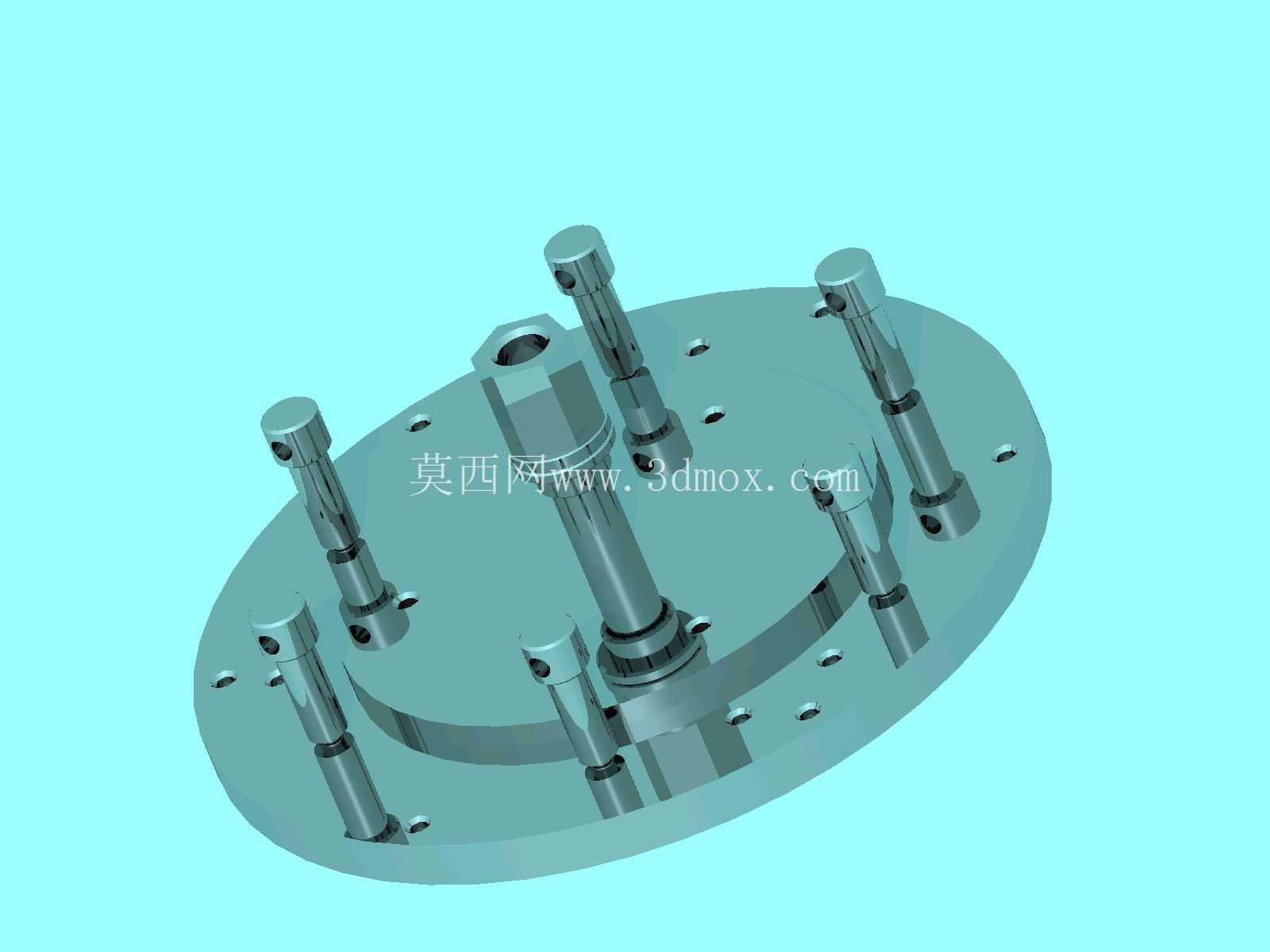

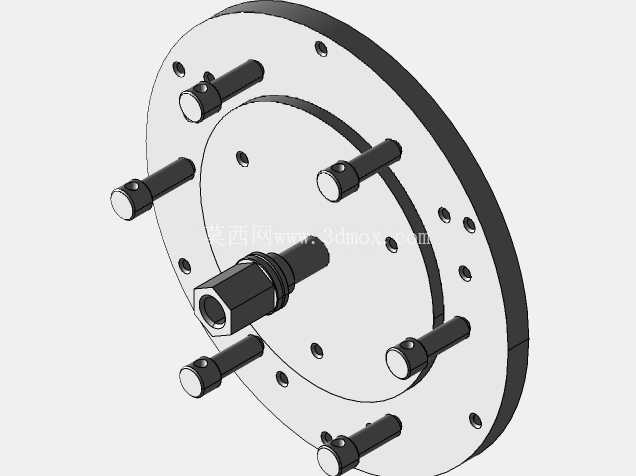

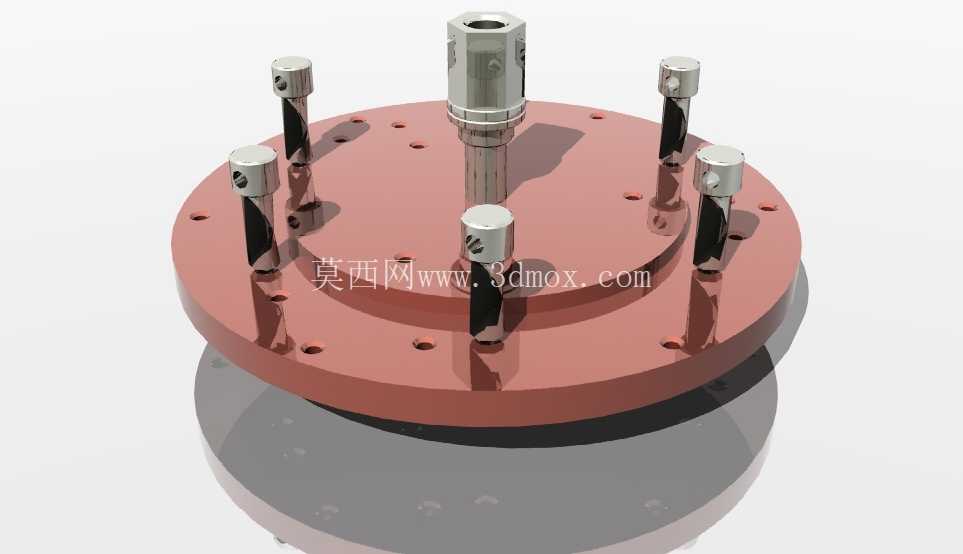

从结构设计逻辑来看，工装采用圆形法兰盘作为主体承载基座，这一形态完全匹配离合器压盘的圆形安装轮廓，基座上沿圆周方向均匀布置了多组可调式定位拉杆组件，每根拉杆的端部都设计了可适配不同厚度压盘的勾接结构，能够勾住压盘背面的工艺凸台或者安装孔位，避免拆卸过程中滑脱。中心位置设置的主施力螺柱，轴线与离合器总成的中心轴线完全重合，作业时通过旋转中心螺柱施加平稳的轴向顶推力，作用力沿圆周方向均匀传递到各个拉杆点位，不会出现单侧受力偏载的情况，这就从根源上避免了敲击拆卸带来的零件损伤问题。

在实际应用场景中，这套工装既可以用于汽修门店的离合器更换维保作业，也能适配离合器生产企业的总成拆装返修工序，针对不同尺寸规格的离合器压盘，法兰盘上的拉杆安装孔预留了足够的径向调节行程，不需要更换基座就能覆盖常见的乘用车、轻型商用车离合器尺寸范围。设计过程中充分考虑了作业的操作空间限制，所有拉杆的外形都做了避空倒角处理，在伸入离合器与飞轮之间的狭小间隙时不会卡滞，中心螺柱的端部设计了球形顶头，顶在变速箱一轴端面或者飞轮中心定位孔时能够自动找正中心，不会因为顶推面偏斜导致整个工装受力偏移。

从安装边界与尺寸适配性来看，法兰基座的外径根据常见离合器压盘的尺寸区间设计，覆盖直径200mm到350mm的主流离合器规格，拉杆的有效工作行程满足压盘分离行程的最大需求，作业时不需要额外加装延长接杆就能完成全行程的拆卸动作。每根拉杆与法兰盘的配合孔都采用间隙配合设计，拆装调整时滑动顺畅无卡滞，同时配合孔位旁设置了锁紧螺钉，调整好拉杆的径向位置后可以直接锁死，避免作业过程中拉杆移位导致滑脱。中心施力螺柱采用梯形螺纹设计，相比普通三角螺纹拥有更好的承重能力与自锁性能，施加较小的扳手扭矩就能产生足够的轴向顶推力，长时间受力也不会出现螺纹滑牙、螺柱回退的问题。

不同于通用拆卸工具的泛用性设计，这套工装的所有结构细节都围绕离合器拆卸的特定工况优化：比如拉杆勾头的厚度做了减薄处理，能够顺利插入压盘与飞轮之间仅几毫米的间隙；法兰盘边缘做了滚花处理，作业时手持调整不易打滑；所有外露的棱边都做了倒钝处理，避免作业过程中划伤操作人员或者磕碰离合器摩擦片表面。在实际作业验证中，使用这套工装完成单台离合器的拆卸作业耗时仅为传统敲击方法的三分之一，且拆卸过程中离合器压盘、摩擦片、飞轮定位面的损伤率降至零，大幅降低了维保作业中的零件损耗，同时也减少了因为零件变形导致的离合器安装后抖动、分离不彻底等后续故障隐患。

设计阶段还充分考虑了工装本身的耐用性，主体法兰盘采用高强度合金钢整体加工而成，表面做了发黑防锈处理，能够适应汽修车间多油污、多粉尘的作业环境，拉杆组件采用调质处理的合金结构钢，勾接部位做了局部淬火强化，能够承受反复拆装作业的载荷冲击，不会出现勾头断裂、拉杆弯曲的失效问题。各个活动配合部位都预留了润滑脂加注间隙，长期使用也不会因为锈蚀导致调节卡滞，整体结构没有复杂的传动组件，日常维护只需要定期清理配合面的油污、涂抹少量润滑脂即可，不需要复杂的保养流程，非常适合一线维修作业场景的高频使用需求。
