8英寸实心工业滚轮结构设计

　　这款8英寸实心轮体的设计，最初是针对重载仓储搬运设备的行走端需求展开的，在工厂内部物流周转、重型工装台移动、铸造车间物料转运这类场景里，普通空心轮很容易因为金属碎屑卡滞、重载冲击出现轮面开裂、轮毂变形的问题，所以在方案初期就确定了实心结构的核心方向。从结构细节来看，轮体采用一体式实心浇筑成型的思路，没有拼接焊缝或者装配缝隙，避免了长期使用过程中接缝处进灰、卡入硬质杂物导致的转动卡滞问题，轮面做了等宽的平直圆柱面设计，接触地面的有效宽度经过测算，在单轮承载500kg的工况下，轮面比压控制在橡胶或者聚氨酯包胶轮的许用应力范围内，不会出现局部压溃的情况。

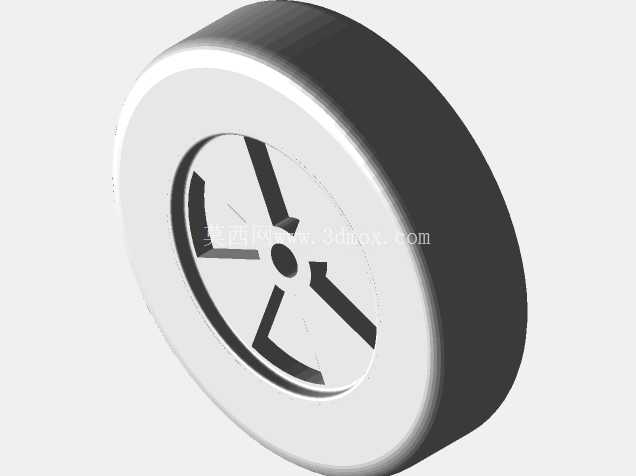

　　轮毂部分的三辐式支撑结构不是随意做的造型，而是经过受力拓扑优化后的结果，三个辐条沿轮毂中心120度均匀分布，既能够保证轮体转动时的动平衡，避免高速推行时出现轮体偏摆，又能在不降低整体结构强度的前提下，尽可能减少轮体的自重，降低材料消耗。中心的安装孔采用基准孔设计，孔位的同轴度公差控制在0.05mm以内，适配标准的滚动轴承安装，不需要额外做衬套适配，安装时直接将轴承压入中心孔，配合轮轴就可以完成装配，安装边界上，轮体的总厚度为50mm，中心安装孔直径为20mm，适配市面上绝大多数标准中型脚轮的安装支架，不需要对现有支架做二次改造就可以直接替换使用。

　　在实际应用场景里，这类实心轮除了用在仓储搬运的平板推车上，还可以适配小型铸造车间的砂箱转运车、焊接工位的移动工装台，因为实心结构没有空腔，焊接飞溅的高温焊渣落到轮面上不会像空心轮那样因为局部受热出现凹陷，铸造车间的金属砂粒也不会卡进轮体空腔造成转动异响。设计过程中特意将辐条与轮辋的连接位置做了大圆角过渡，避免应力集中，在遇到路面凸起、过轨道接缝这类冲击载荷时，应力可以沿着圆角均匀分散到整个轮辋和辐条上，不会出现辐条根部断裂的问题。轮面的边缘做了1mm的倒角处理，一方面是安装时更容易导入支架的安装位，另一方面在转向的时候，倒角可以减少轮面边缘与地面的刮蹭，降低转向时的阻力，尤其是在环氧地坪的车间里，带倒角的轮面不会刮伤地坪涂层。

　　和同尺寸的空心冲压轮相比，这款实心轮的径向跳动量控制在0.1mm以内，推行过程中不会出现颠簸感，对于搭载精密加工工件的转运车来说，更小的跳动量可以避免工件在转运过程中因为颠簸出现表面磕碰。在铸造工艺适配性上，这款轮体的结构完全符合砂型铸造的拔模要求，所有竖直面都做了1度的拔模斜度，不需要额外设置复杂的抽芯结构，模具结构简单，成品率高，适合批量生产。辐条之间的镂空区域大小经过测算，既能够满足减重需求，又不会因为镂空过大导致铸造时出现冷隔、浇不足的缺陷，浇筑时金属液可以平稳充满整个型腔，不需要设置额外的补缩冒口就可以保证轮毂和轮辋位置的内部组织致密。从安装维护的角度来说，一体式的实心结构不需要定期检查轮体空腔是否有杂物堆积，日常维护只需要定期给中心轴承加注润滑脂即可，维护成本远低于拼接结构的轮组。在重载测试的模拟工况下，这款轮体在1.2倍额定载荷下连续推行10公里，轮面没有出现明显的磨损痕迹，辐条与轮毂连接位置没有出现裂纹，完全满足工业场景下的长期使用需求。针对不同的使用场景，轮体表面可以根据需求做包胶、镀锌、喷塑处理，基础的铸铁本体就可以满足普通车间的使用需求，如果是有防静电要求的电子车间，可以在轮面外包导电橡胶，不需要改动轮体本身的结构就可以适配不同工况。
