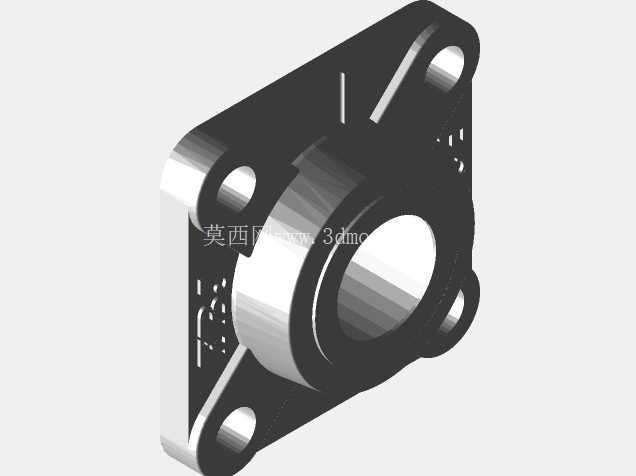

菱形法兰式带座轴承安装支撑结构

　　主体的轴承容纳腔采用了适配外球面轴承的公差设计，腔体内壁的定位台阶可以限制轴承外圈的轴向窜动，配合轴承自带的顶丝结构，能快速完成与光轴的锁紧固定，不需要额外加工轴肩、卡簧槽等定位结构，现场装配时只需要将轴穿入内圈，拧紧顶丝即可完成轴系的初步固定，大幅降低现场安装的加工要求。法兰部分的菱形布局是经过受力优化的，四个安装孔分别布置在菱形的四个端点，相比方形法兰，它在保证安装强度的前提下削减了四个角的多余材料，既降低了铸件的整体重量，也让安装时的孔位对齐更灵活，尤其是在机架板存在轻微焊接变形的场景下，菱形法兰的斜边可以避让板件的凸起焊痕，不需要额外修磨安装面就能实现贴合安装。在轻工输送线、小型食品加工设备、纺织机械的从动辊组支撑场景中，这类菱形法兰式带座轴承的应用占比不低，相比立式安装的轴承座，它不需要额外的安装支架过渡，直接通过四个安装孔固定在设备侧壁、机架立板上，能大幅缩减支撑结构的轴向占用空间，尤其适合设备侧边空间局促、无法布置立式轴承座安装位的布局场景。从结构设计逻辑来看，这个部件的核心功能是为旋转轴提供径向与轴向的复合支撑，同时通过自身的法兰安装面抵消轴系运行中产生的倾覆力矩，避免轴端出现偏摆抖动。

　　安装边界方面，这类轴承座的安装面需要保证平面度不低于0.1mm，否则锁紧安装螺丝后会导致轴承容纳腔出现形变，挤压轴承外圈造成卡滞、转动阻力过大的问题；四个安装孔的中心距公差需要控制在±0.2mm以内，避免强行锁紧螺丝带来的安装内应力，长期运行下出现螺丝断裂、法兰开裂的故障。从实际使用的工况适配来看，这种结构的轴承座适合线速度不超过5m/s、径向载荷在轴承额定动载荷30%以内的中低速传动场景，比如小型皮带输送机的端辊支撑、包装设备的导辊固定、小型风机的叶轮轴支撑都能适配。

　　设计时需要注意，轴承容纳腔的注油通道需要正对轴承外圈的注油槽位置，保证后期维护时润滑脂能顺利进入轴承滚动体区域，避免出现干磨故障；法兰背面与轴承腔衔接的位置做了圆角过渡，避免压铸成型时出现应力集中，在承受交变载荷的场景下不会从衔接位置出现断裂。另外，法兰安装面的沉孔深度需要匹配常用内六角螺丝的头部高度，保证螺丝锁紧后头部不会突出安装面，避免与周边旋转部件出现刮碰。轴孔的同轴度需要控制在0.03mm以内，保证轴穿入后不会出现别劲的情况，降低轴承的额外附加载荷，延长整体使用寿命。

　　在三维建模过程中，这类零件需要重点还原轴承腔的内部定位台阶尺寸、安装孔的位置度公差、法兰面的平面度要求，同时要把安装螺丝的沉孔空间、轴承装入后的预留间隙都体现出来，方便后续做整机装配的干涉检查，避免实际生产装配时出现孔位错位、间隙不足的问题。很多新手建模时容易忽略法兰背面的脱模斜度，实际压铸生产中，这类锌合金或者铸铁材质的轴承座，外壁需要保留1-1.5°的脱模斜度，否则会出现脱模困难、铸件表面拉伤的问题，建模时需要提前把拔模特征做进去，同时保证安装面、轴承腔的配合面是直面，不做拔模处理，保证配合精度。
