40x40V型槽型材加工用牧田适配连接座

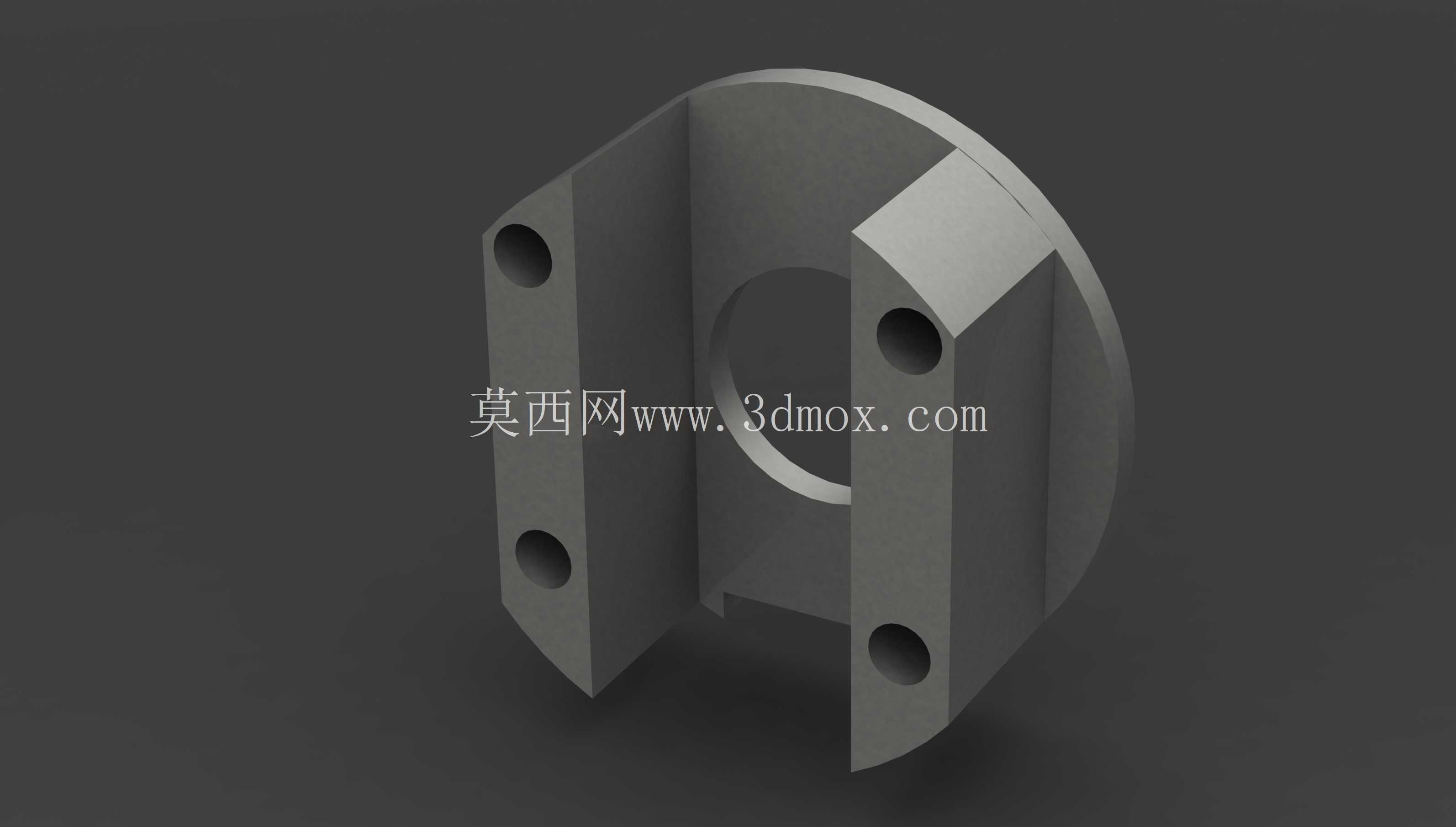

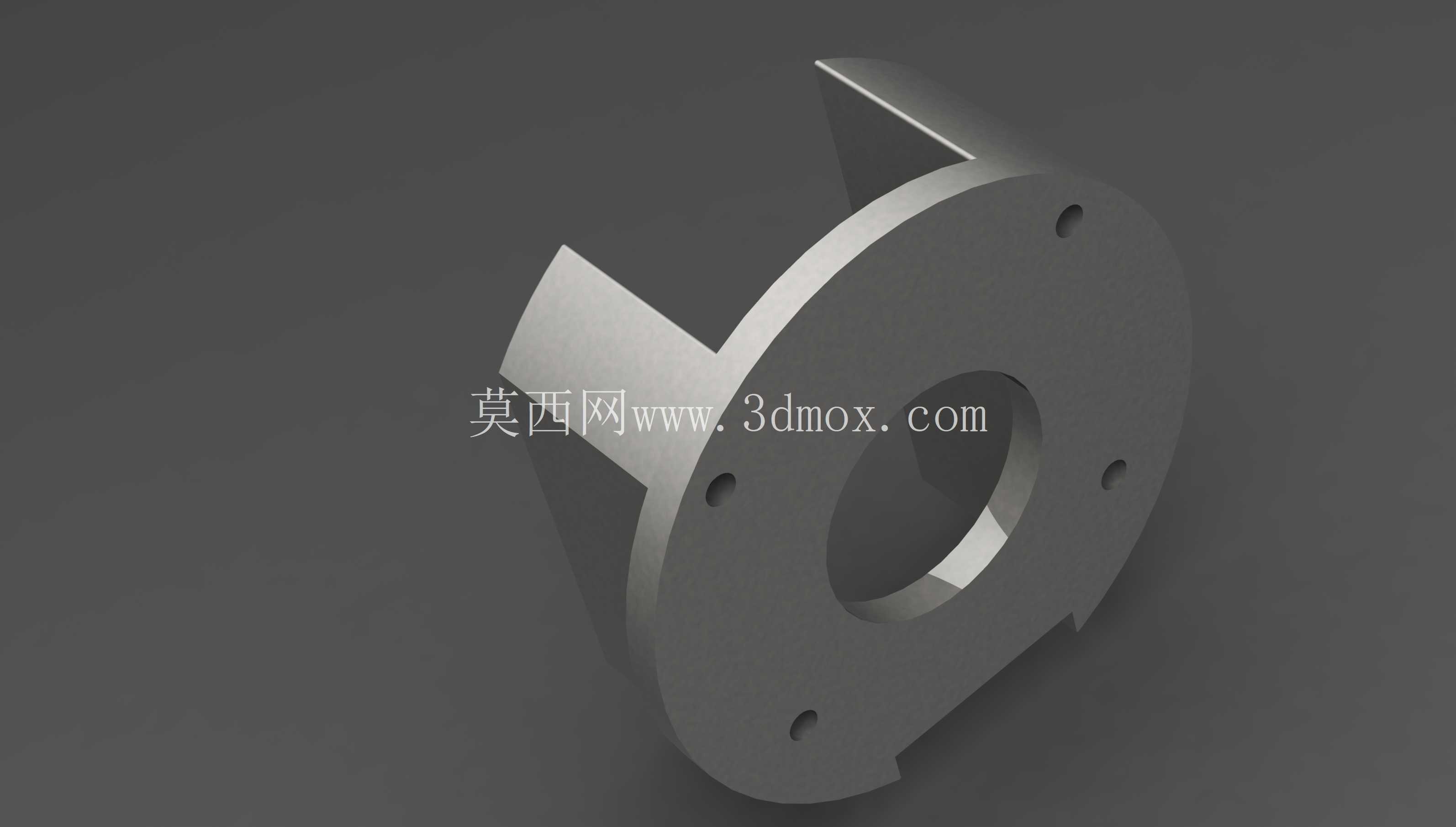

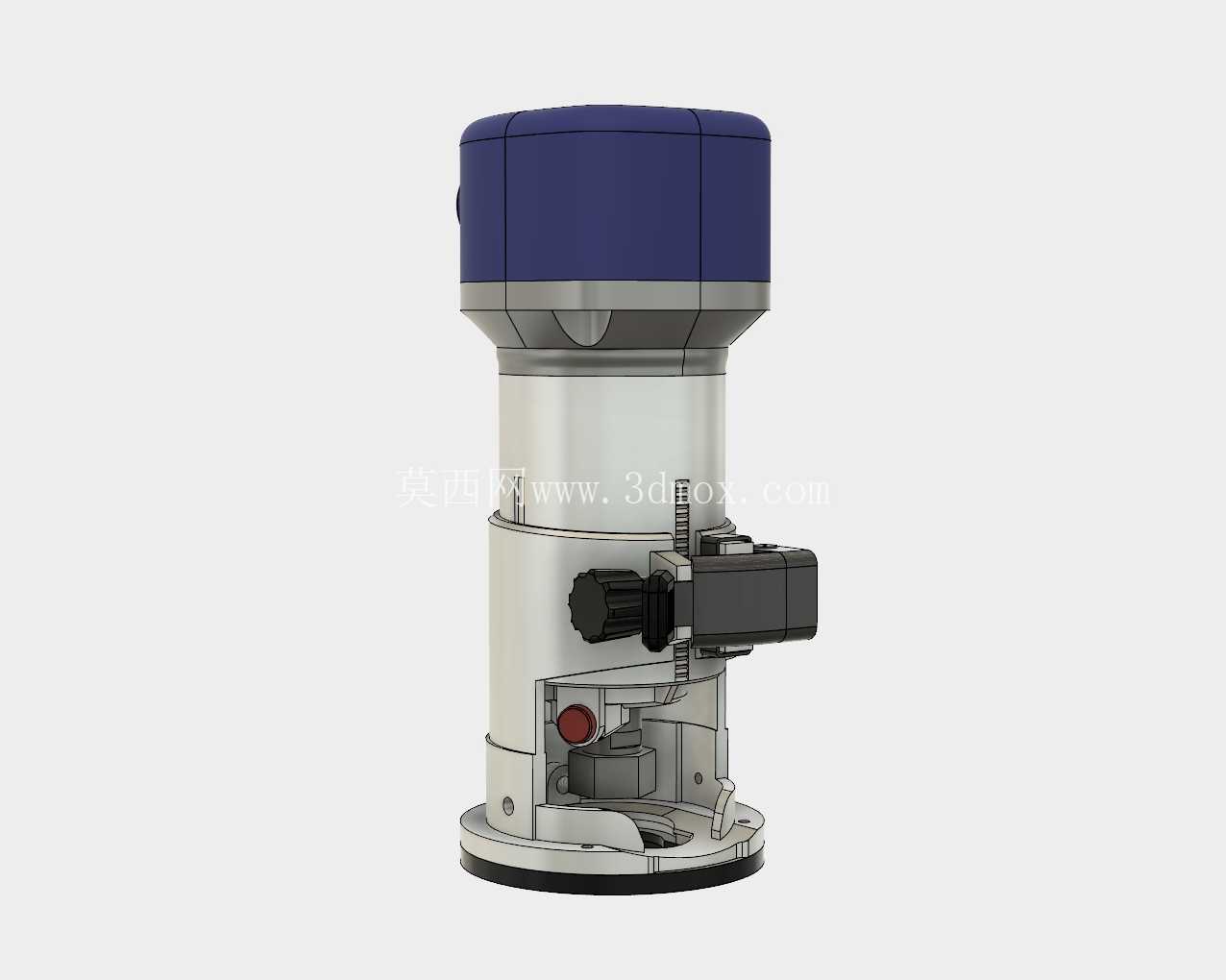

　　从结构设计来看，零件整体采用带圆弧法兰边的双侧立板结构，圆形法兰端作为与牧田系列手持电动工具的连接基准面，法兰端面的平面度控制在0.05mm以内，保证与工具输出端连接时无偏摆，避免加工过程中出现振刀纹路。两侧对称分布的立板完全贴合40x40规格V型槽型材的外侧轮廓，立板上的四个安装孔位与V型槽的内置螺母槽位置精准对应，安装时可以通过T型螺栓直接将适配座锁紧在型材端面上，不需要额外制作辅助定位工装，锁紧后适配座与型材的相对位置偏差不超过0.1mm，能够为加工工具提供稳定的导向基准。在工业铝型材深加工、框架组装以及型材端面二次加工的现场作业场景中，这类适配连接件主要承担电动工具与标准V型槽铝型材之间的定位衔接作用，解决手持加工设备作业时定位偏移、加工基准错位的常见问题。日常作业里，工人在对40系列V型槽铝型材进行端面铣削、槽口修型、定位孔加工时，往往需要手持工具反复对齐基准，不仅加工效率低，还容易因为手部抖动造成型材槽口损伤，导致后续框架组装时拼接缝隙过大、连接强度不足的问题，这款适配座正是针对这类现场痛点设计的定位工装部件。

　　设计过程中特意将立板的内侧轮廓做了与V型槽斜面匹配的倒角结构，安装时可以顺着V型槽的斜面自然滑入定位，不需要反复调整对齐位置，工人单人即可完成快速装夹，相比传统的万能抱箍式定位座，装夹时间能缩短60%以上。立板的厚度设置为8mm，既保证了装夹后的结构刚性，在手持工具进给加工时不会出现立板形变导致的基准偏移，又不会因为整体重量过大增加工人手持作业的负担。法兰端与立板之间采用圆弧过渡结构，避免应力集中导致的连接部位断裂，经过现场反复测试，在持续进给铣削的工况下，连接部位的形变量可以控制在0.02mm以内，完全满足铝型材精加工的精度要求。

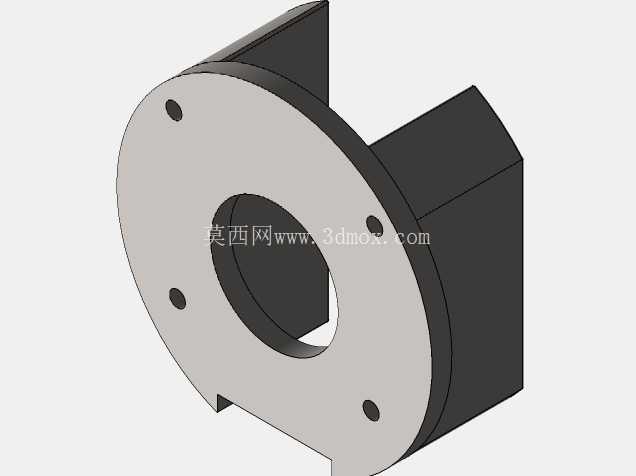

　　从安装边界来看，适配座整体的最大外圆直径为80mm，双侧立板的外侧间距刚好匹配40x40V型槽型材的外轮廓宽度，安装后不会突出型材外侧表面，在狭窄的框架组装空间内也能正常使用，不会和周边已安装的型材部件发生干涉。立板端部做了15度的导向斜角，在需要沿着型材长度方向滑动调整加工位置时，斜角可以避开型材槽口的拼接缝隙，不会出现卡滞问题。实际应用中，这款适配座不仅可以用于型材端面的铣削加工定位，还可以配合打磨头、倒角工具完成V型槽焊后打磨、槽口毛刺清理等作业，只要将工具固定在法兰端的安装位上，就能沿着V型槽的导向方向做直线进给作业，加工出来的槽口直线度完全满足工业框架、自动化设备机架的组装精度要求。

　　在自动化生产线的型材机架改造现场，这类适配工装可以大幅降低现场修配的作业难度，不需要将型材拆下运回机加工车间处理，在组装现场就能完成精准的修型加工，有效缩短设备改造的周期。结构设计上没有多余的冗余结构，所有的轮廓面都承担对应的定位或连接功能，四个安装孔采用沉孔设计，螺栓锁紧后头部不会突出立板表面，避免滑动作业时螺栓头部刮擦型材表面造成外观损伤。法兰端的中心通孔直径匹配常用电动工具的输出轴回转范围，加工时刀具可以直接穿过通孔作用在型材端面上，不会出现刀具和适配座干涉的问题。针对现场作业中常见的铝屑堆积问题，立板与法兰连接的位置特意留出了排屑间隙，加工过程中产生的铝屑可以顺着间隙自然排出，不会堆积在定位面上导致装夹定位出现偏差，长时间连续作业也不需要频繁清理适配座内部的积屑。
