拉曼探针光谱仪V1.0.1C设备外壳结构

这款壳体是面向拉曼探针光谱检测设备开发的外部防护与承载结构，在实验室原位检测、工业现场物料快检、便携巡检类光谱设备场景中，这类壳体直接决定了设备的环境适应能力与内部光学组件的运行稳定性。从实际使用场景出发，现场检测时设备往往需要在多粉尘、存在轻微磕碰的工况下转移使用，壳体首先承担了物理防护的核心作用，避免内部光路、探针组件、电路板受外力冲击出现偏移，同时阻隔外界杂散光进入光路腔体，保障拉曼信号采集的信噪比。

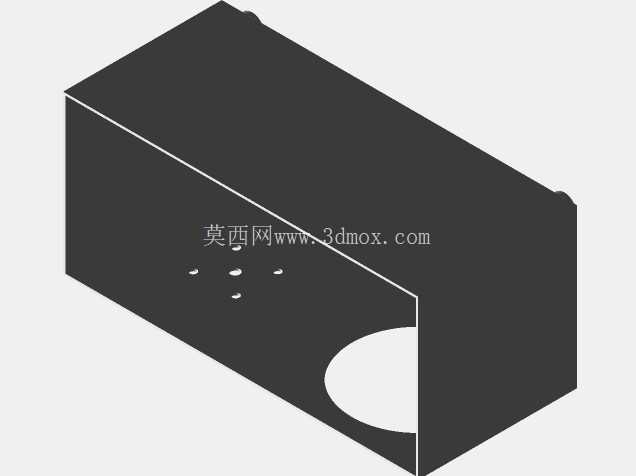

设计过程中首先围绕内部核心组件的排布确定腔体边界，内部需要容纳拉曼探针固定座、光路转接模块、主控电路板以及供电接口组件，因此腔体采用了规整的长方体主腔结构，最大化利用内部空间的同时，也减少了异形曲面加工带来的成本提升。壳体侧壁预留的圆形开口是专门为拉曼探针的探测端伸出设计的，开口边缘做了加厚处理，一方面可以加装密封圈实现探测端与壳体之间的防尘密封，另一方面可以作为探针固定座的安装基准面，保证探针伸出长度的一致性，避免不同设备装配后探测焦距出现偏差。

壳体顶面的四个小型定位凸点，是为了配套设备上盖的安装定位设计的，上盖与主壳体装配时，凸点可以直接卡入上盖对应的定位凹槽，减少装配时的对位调整时间，同时凸点周边预留了螺丝锁付的沉台空间，锁付后螺丝头不会突出壳体表面，避免设备叠放或者转移时刮蹭到其他物件。壳体两端的凸起结构是内部电路板接口的延伸防护槽，一端预留了供电与数据传输接口的安装位，另一端则预留了散热通风的格栅安装位，既保证接口不会在磕碰中直接受力损坏，也能让内部电路工作产生的热量顺着槽位排出，避免腔体内温度过高影响光学组件的性能稳定性。

从安装边界来看，壳体的整体外形采用无尖锐棱角的过渡设计，所有边角都做了小半径的倒圆角处理，一方面是避免便携使用时棱角划伤操作人员，另一方面也减少了应力集中点，在设备意外跌落时能够分散冲击力，降低壳体开裂的风险。壳体的壁厚经过反复校核，在满足结构强度的前提下尽可能做薄，控制整体设备的重量，适配便携巡检的使用需求，同时内壁设置了多条纵横交错的加强筋，既可以提升壳体整体的抗形变能力，也能作为内部电路板、光学组件的安装固定柱的连接基础，不需要额外在腔体内加装固定支架，减少了装配零件数量。

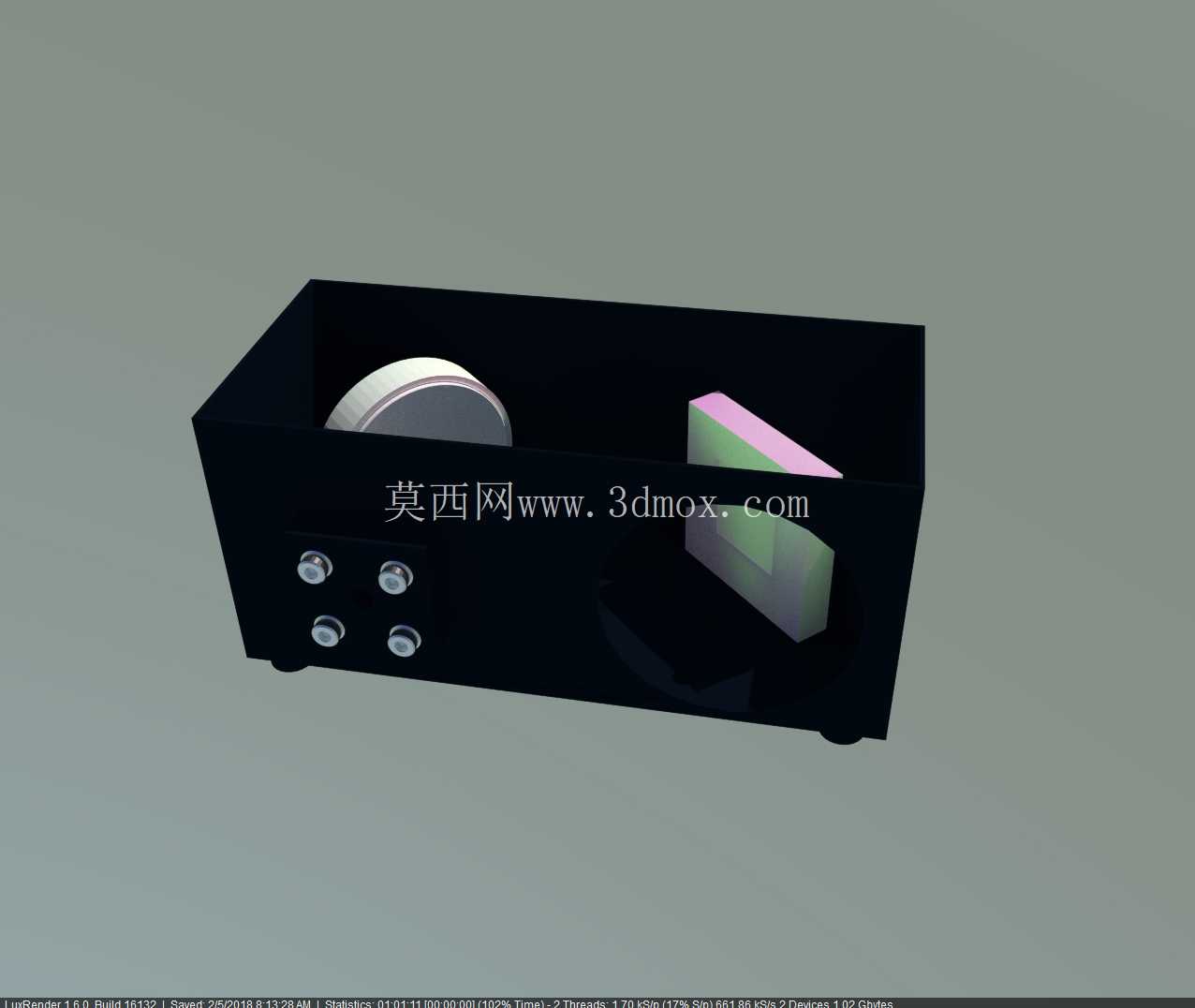

在实际装配逻辑上，这款壳体采用了分体式装配结构，主腔体作为核心承载件，所有内部组件都可以从腔体上方的开口处装入，待所有组件调试完成后再盖上上盖锁付固定，这种设计大幅提升了设备组装与后期维护的效率，当内部组件需要检修更换时，只需要拆开上盖即可操作，不需要将整个壳体完全拆解。针对光谱设备的特殊需求，壳体内壁做了哑光消光处理，避免腔体内壁的反光对光路产生干扰，保证拉曼信号采集的准确性，同时壳体材质选用具备一定电磁屏蔽能力的材料，减少外界电磁信号对内部高精度采集电路的干扰，提升设备在复杂工业现场的运行稳定性。

考虑到设备在不同场景下的放置需求，壳体底部做了平整的基准面，可以直接平稳放置在实验台面上，同时基准面上预留了三脚架安装的螺纹孔位，在需要进行固定点位长期检测时，可以直接将设备固定在三脚架或者专用支架上，不需要额外加装固定夹具。侧壁的圆形开口位置经过精准计算，刚好对准内部探针的焦距位置，当被测物体贴近开口处时，探针能够刚好处于最佳工作距离，不需要操作人员反复调整对焦位置，降低了设备的使用门槛。
