割草机修剪头灯丝支架优化结构

园林养护作业中，手持充电式割草机是草坪修整、边角杂草清理的核心作业设备，其前端修剪头的灯丝固定结构直接决定连续作业时长与维护成本。常规线轴龙头式固定结构在频繁启停、杂草缠绕拉扯的工况下，灯丝出线口位置极易出现断裂问题，每次断裂都需要拆开线轴重新穿设灯丝，打断作业节奏，在大面积草坪修剪场景下会大幅降低作业效率。第三方重型修剪刀头虽能提升切割效率，但配套的灯丝支架属于易损消耗件，原厂无单独替换配件供应，整体更换刀头的成本较高，因此针对该支架的替换结构设计具备实际工程价值。

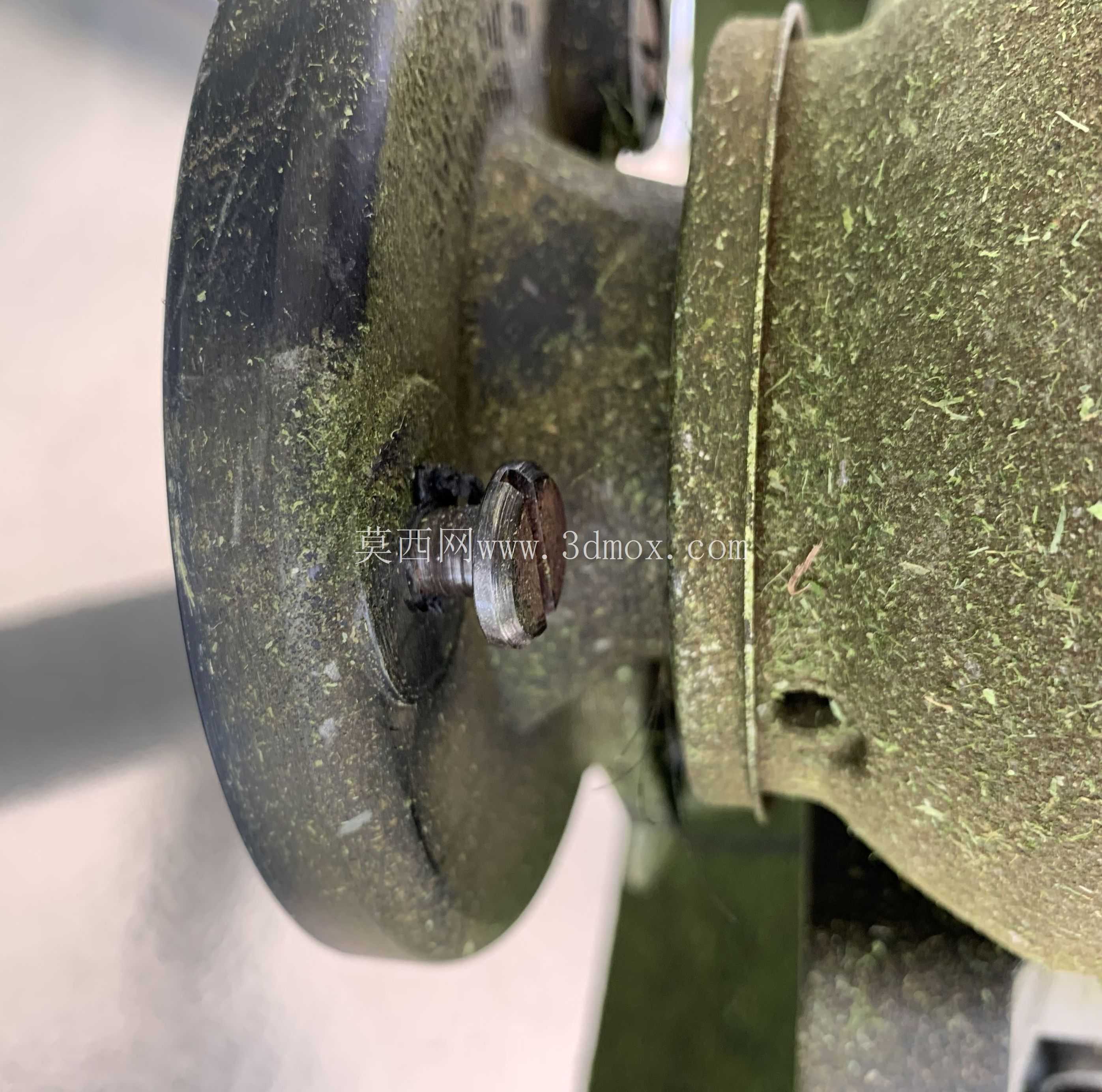

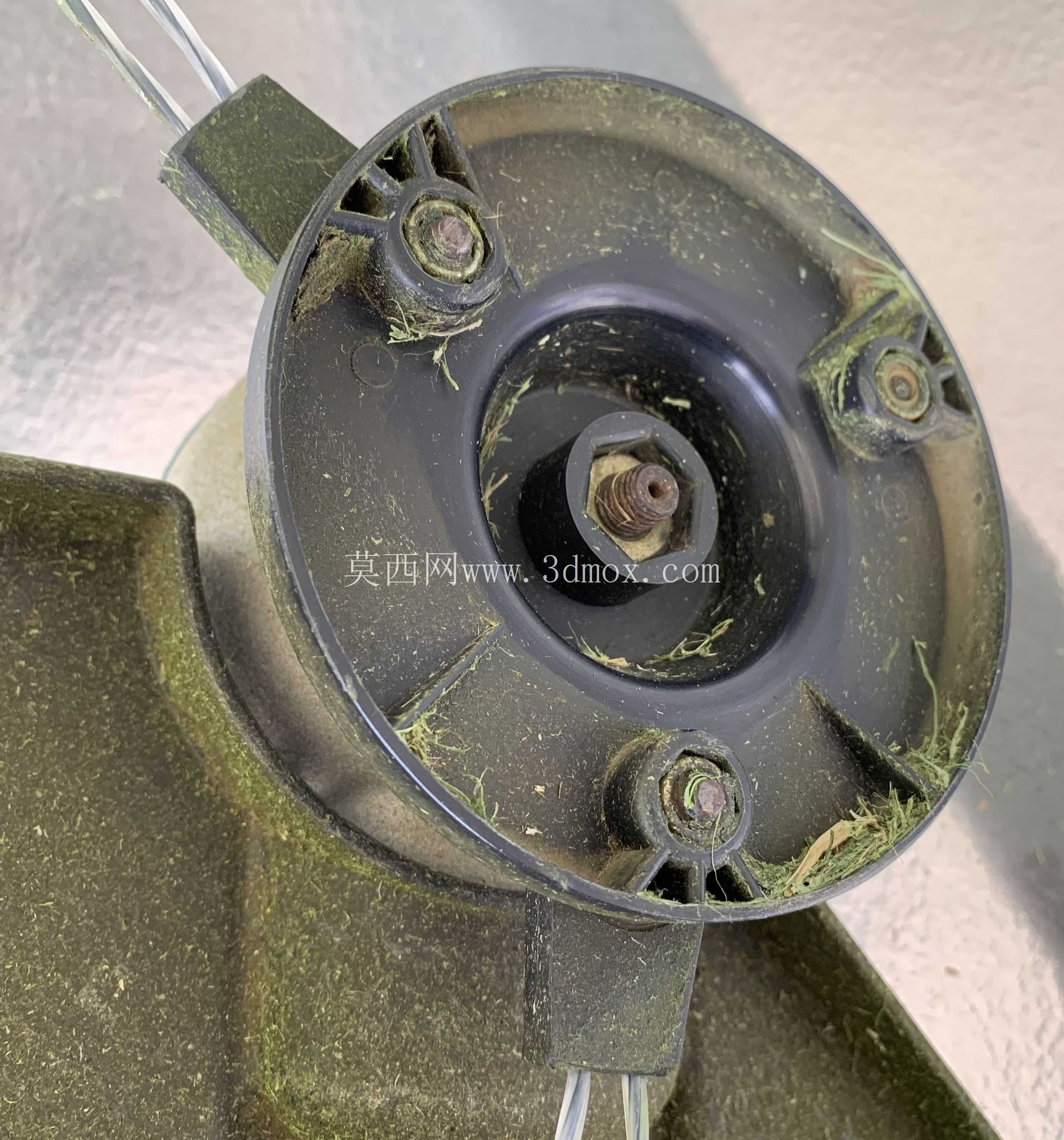

该结构针对Makita DUR368LZ 18Vx2线修剪器适配的Sabre Cut UN-59K 3刀片重型修剪头设计，安装边界完全匹配原有刀头的安装座尺寸，无需对刀头主体进行二次加工即可完成替换。设计初期采用PETG材质制作等尺寸替换件，实际田间测试中发现，精确匹配原尺寸的PETG支架在连续作业30分钟后，金属螺杆因摩擦生热温度升高至PETG玻璃化转变温度区间，支架安装位置出现软化变形，最终导致灯丝固定失效，无法满足连续作业需求。

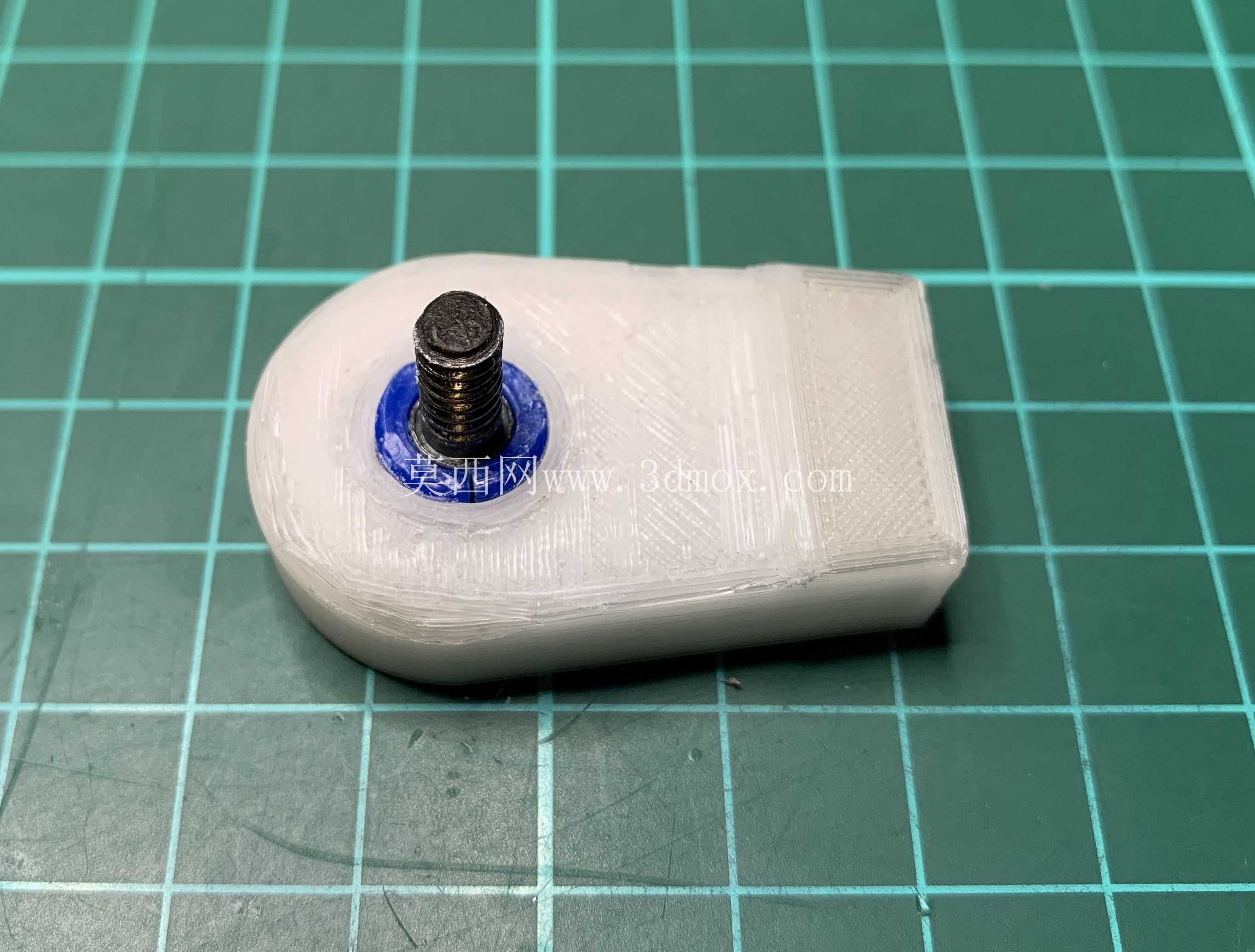

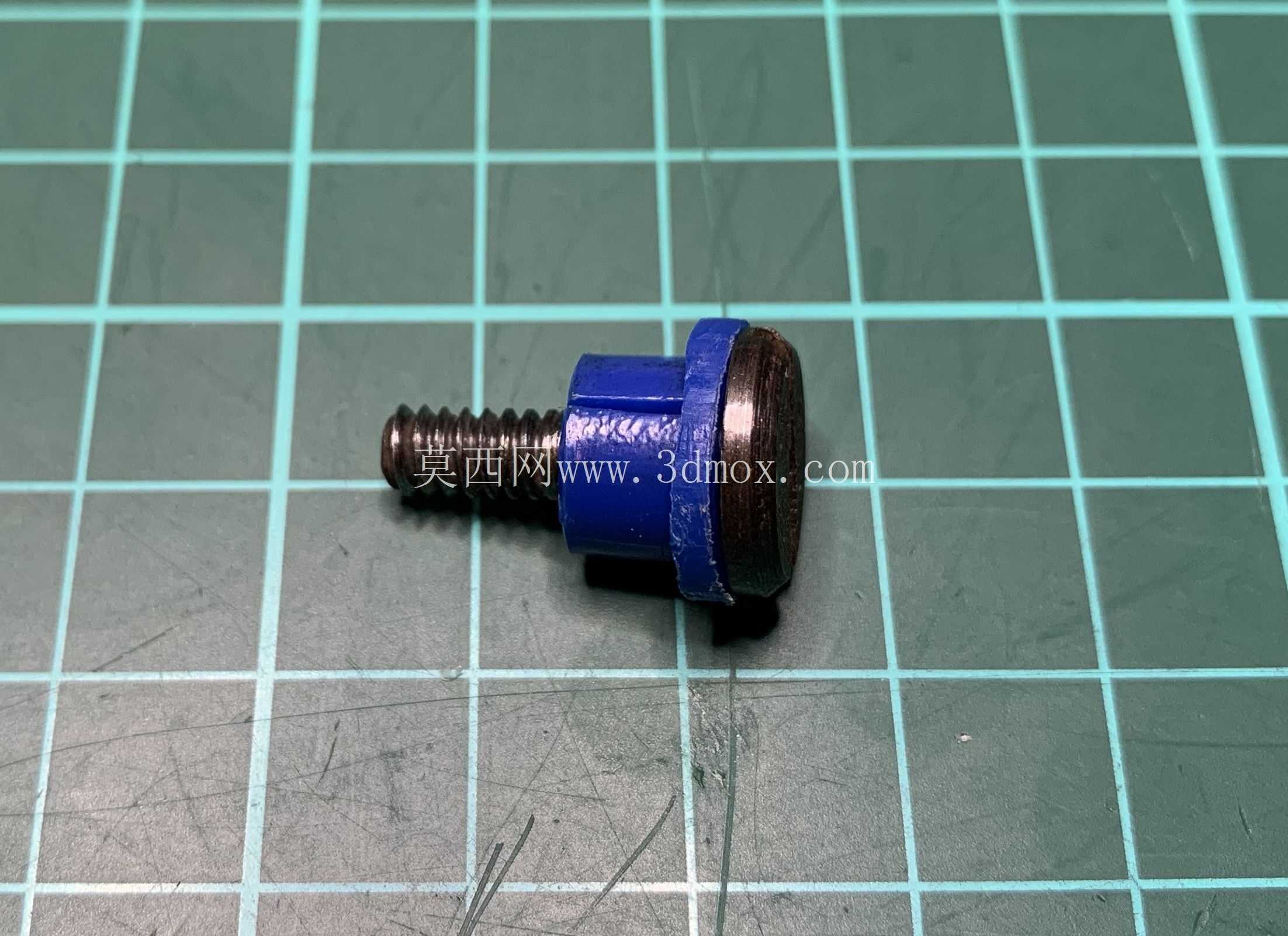

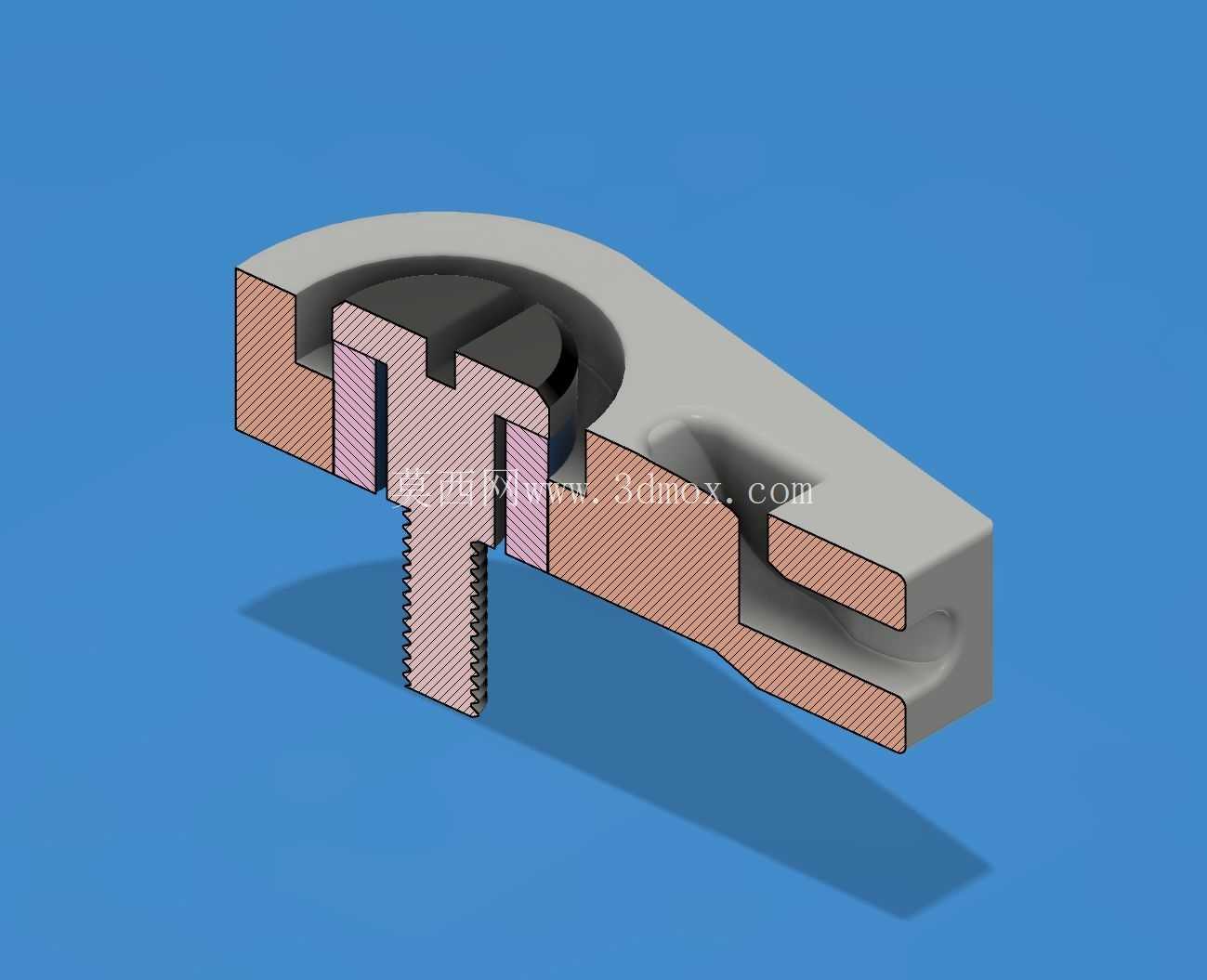

针对热失效问题，结构优化从两个维度展开：一是对PETG主体安装结构进行尺寸加强，适当增加受力部位的壁厚与支撑筋，提升结构整体抗变形能力，改进后的PETG主体弹性更优，受杂草拉扯冲击时不易出现脆性断裂；二是在金属螺钉与PETG安装座之间增设LLDPE衬套结构，利用LLDPE 122℃的熔点特性与隔热属性，阻隔摩擦生热的金属螺杆向PETG主体传递热量，避免PETG长期处于高温软化状态。LLDPE衬套的尺寸与安装孔位做了适配设计，切割出足够长度的管段嵌入安装位，完全隔离金属件与PETG的接触区域，实际测试中连续作业30分钟后PETG主体无明显变形，灯丝固定位置无偏移。

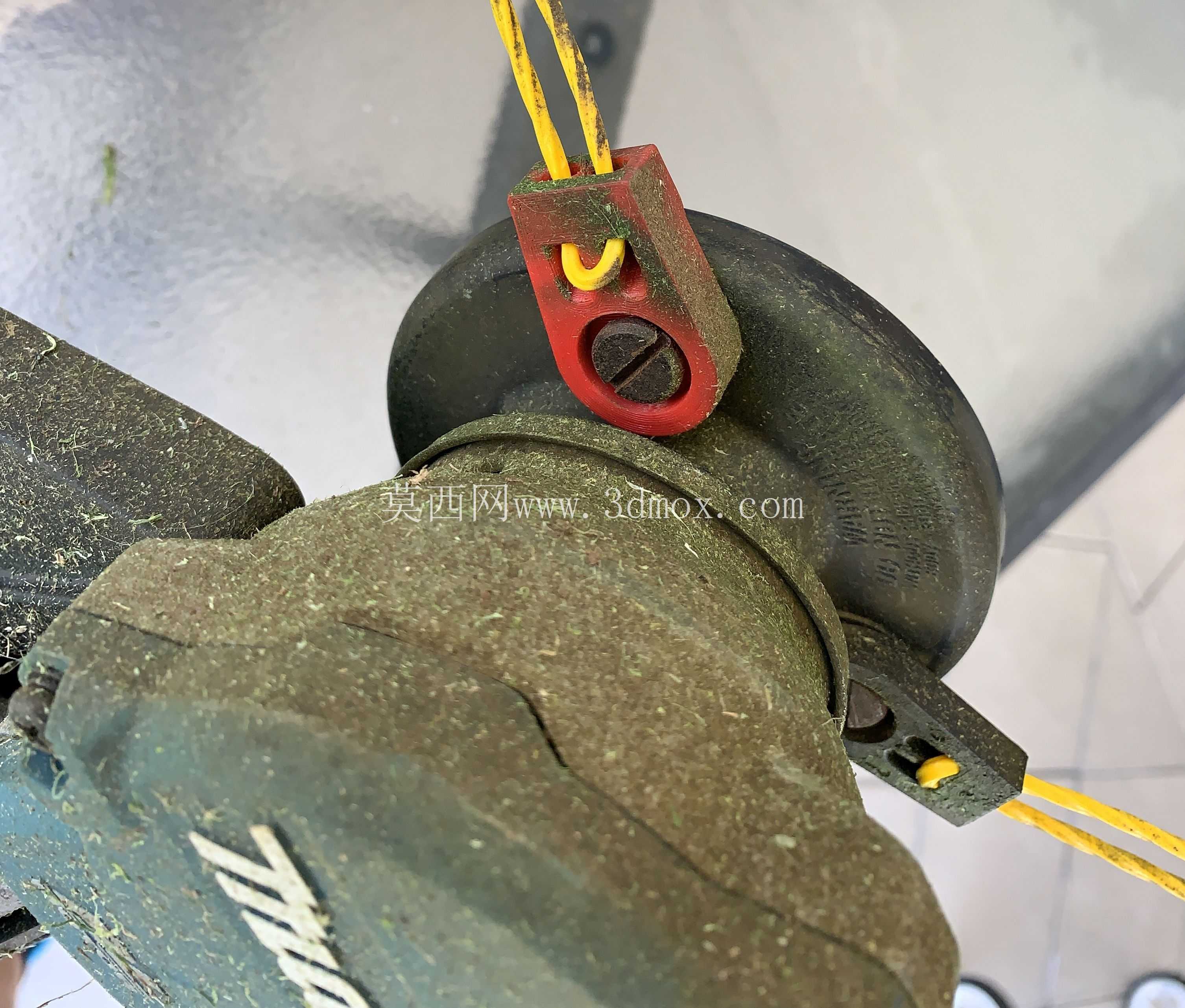

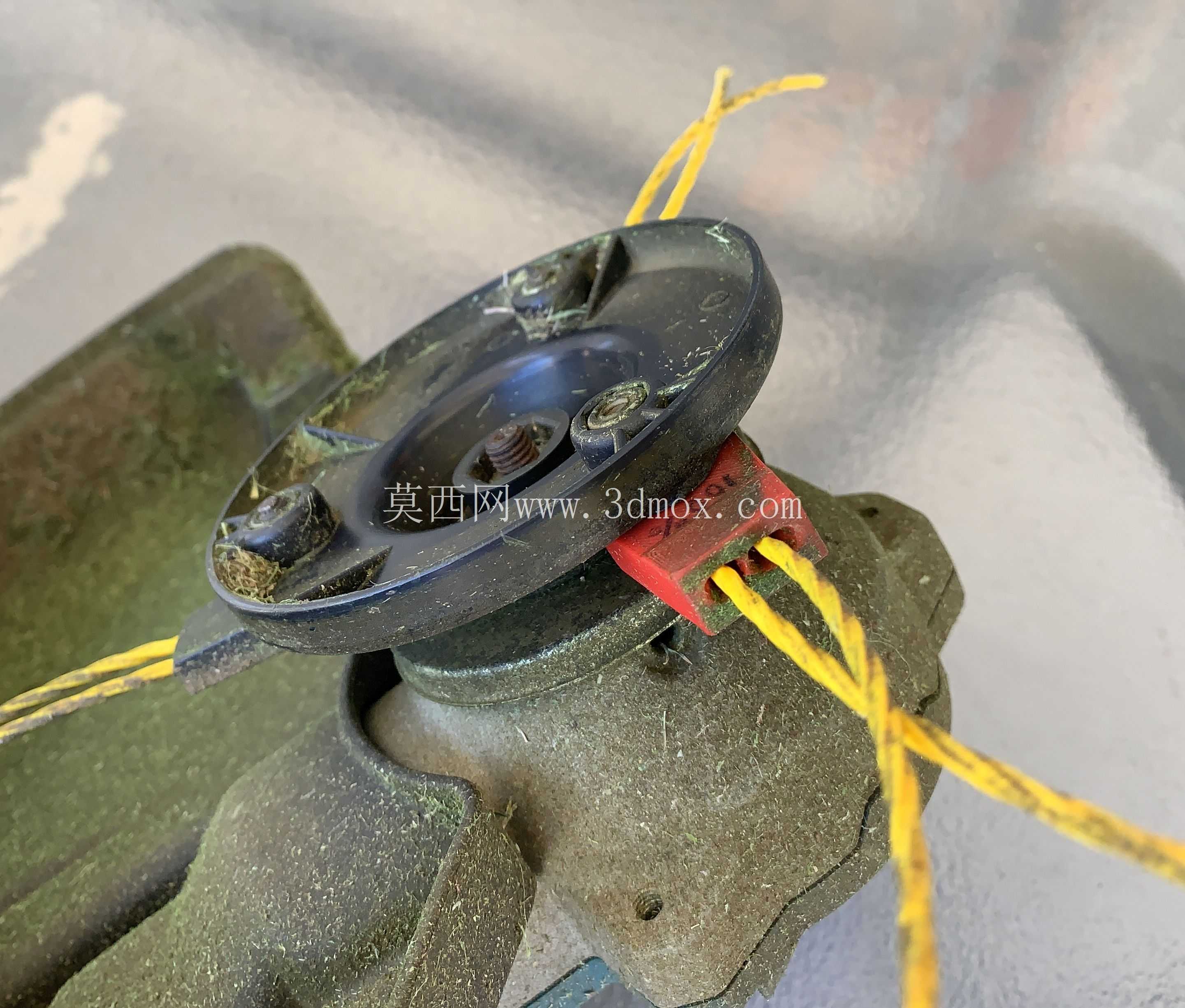

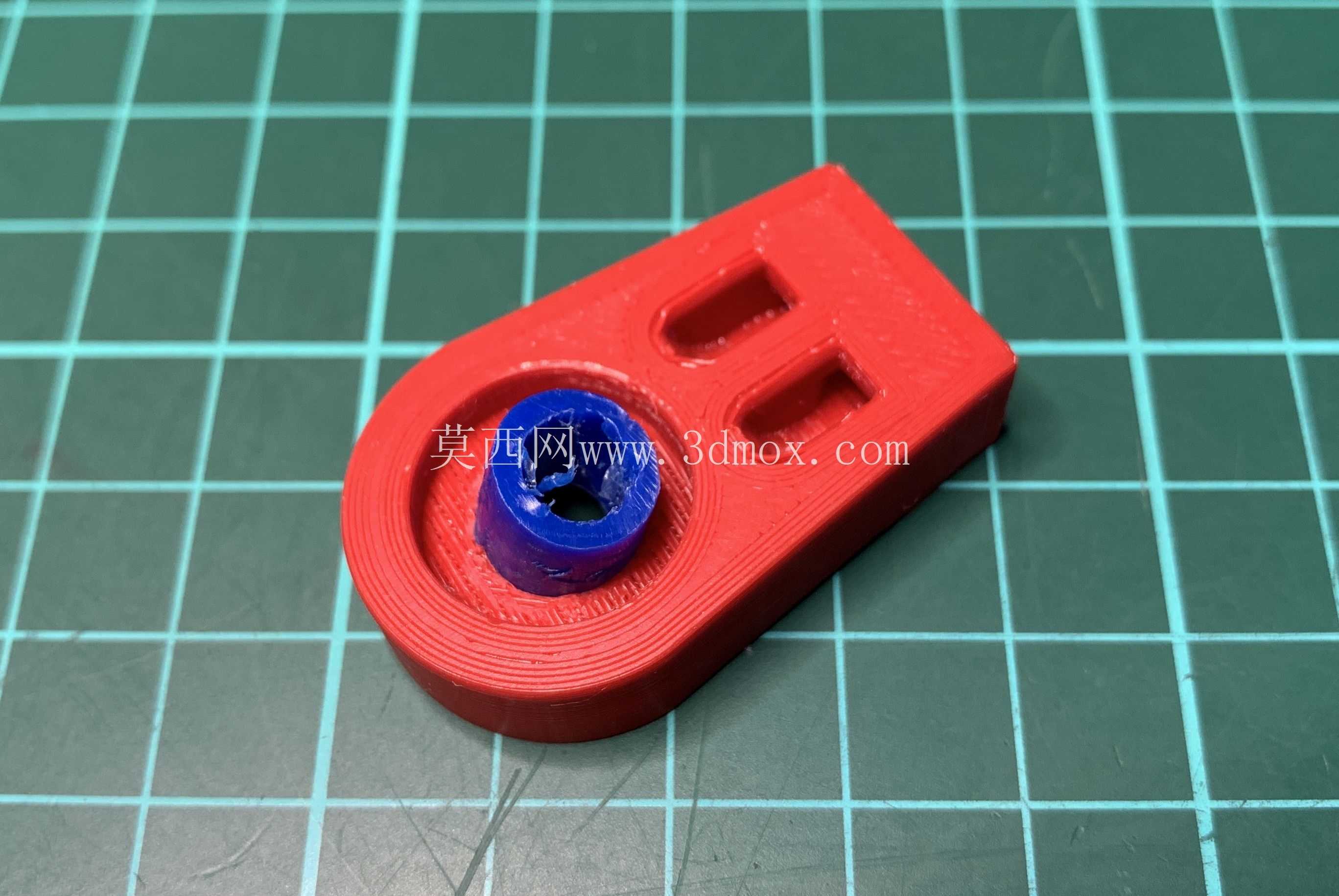

结构整体采用分体式设计，LLDPE衬套作为单独易损件可快速更换，当衬套因长期摩擦出现磨损时，无需更换整个支架主体，仅需替换衬套即可恢复功能，进一步降低使用成本。安装时仅需将原有损坏的灯丝支架拆除，将LLDPE衬套压入PETG主体的安装孔内，再通过原有金属螺钉固定到刀头安装座即可，整个替换过程无需专用工具，作业人员在现场即可完成维护。外形尺寸完全适配原有刀头的内部空间，不会干涉刀片旋转与灯丝出线路径，出线口位置做了圆角过渡处理，减少灯丝拉扯时的应力集中，降低灯丝断裂概率。

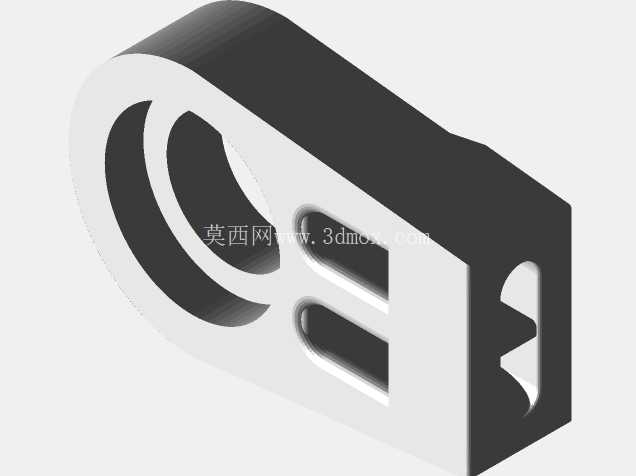

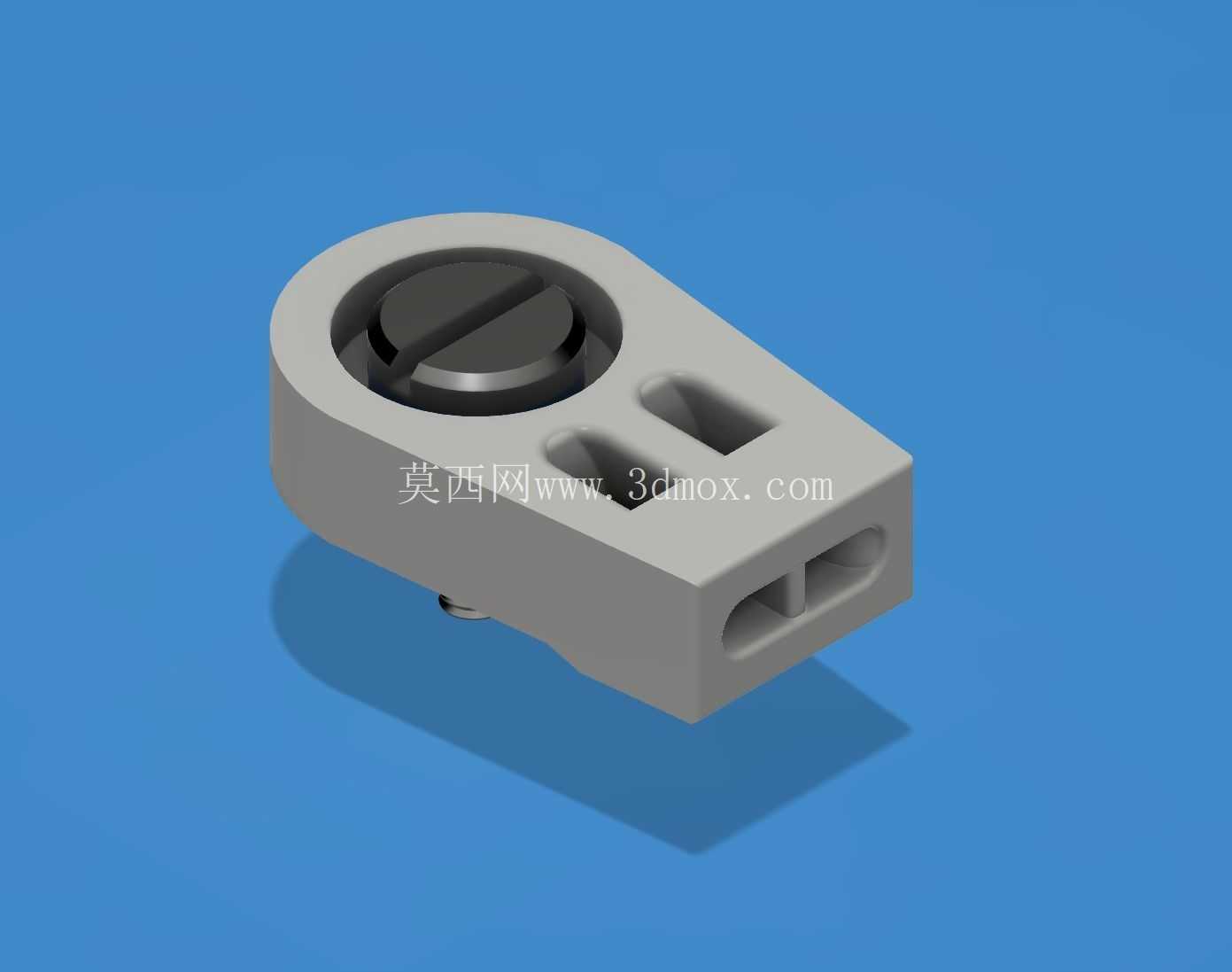

建模过程中对安装配合公差做了严格控制，PETG主体与刀头安装座的配合间隙控制在0.2mm以内，避免作业过程中出现晃动；LLDPE衬套与安装孔采用过盈配合，过盈量0.1mm，确保衬套在长期振动工况下不会出现松脱；金属螺钉穿过衬套后的锁紧力矩控制在合理区间，既保证固定可靠性，又避免压溃LLDPE衬套影响隔热效果。针对不同作业场景的杂草强度，支架的灯丝固定槽做了加宽处理，可适配不同线径的修剪灯丝，无需额外修改结构即可兼容常用的1.6mm、2.0mm线径灯丝。
