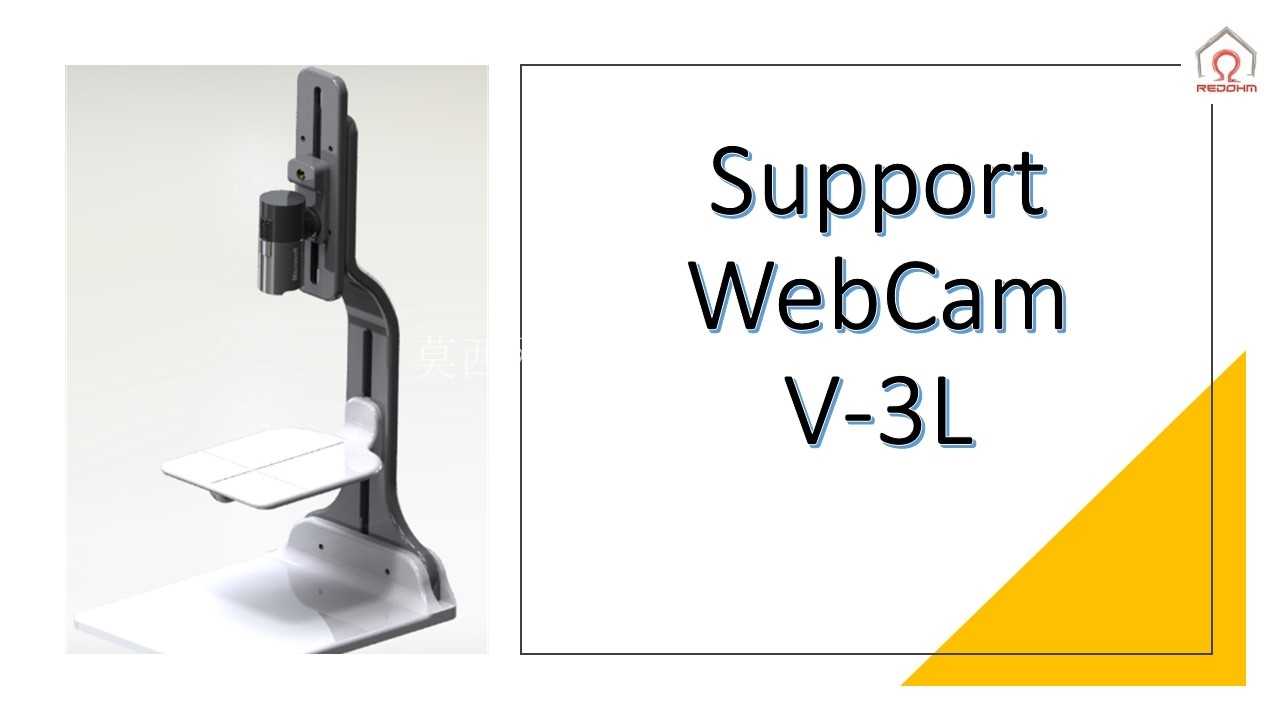

桌面式网络摄像头可调支撑支架结构

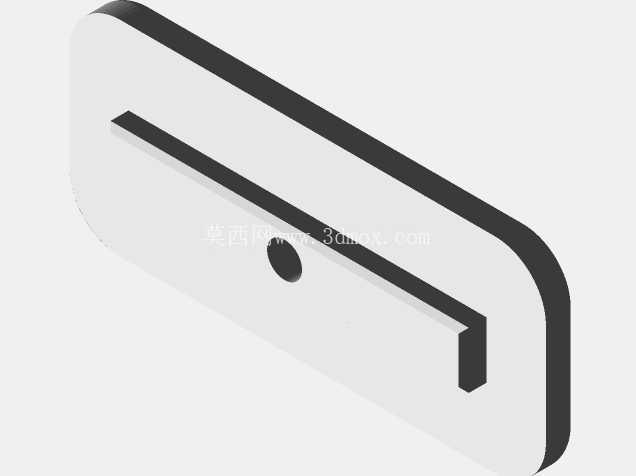

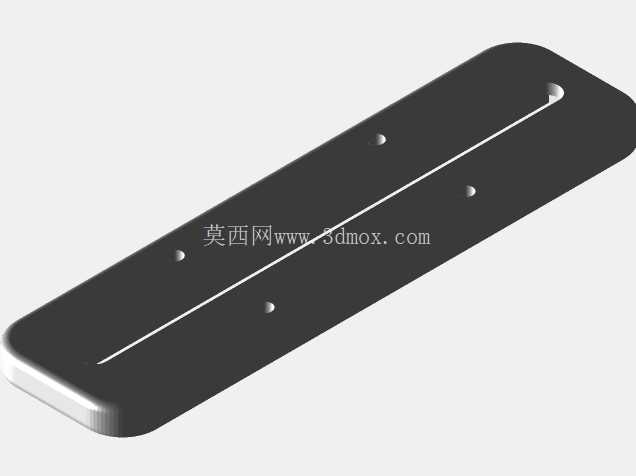

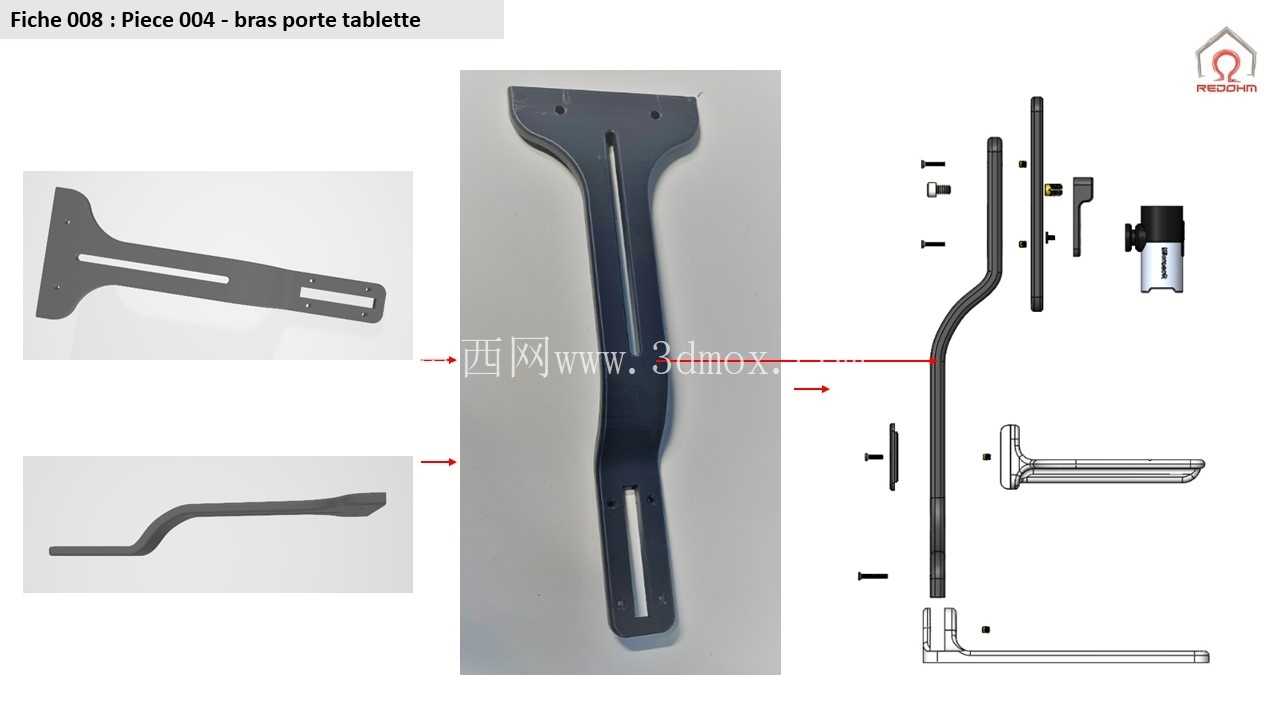

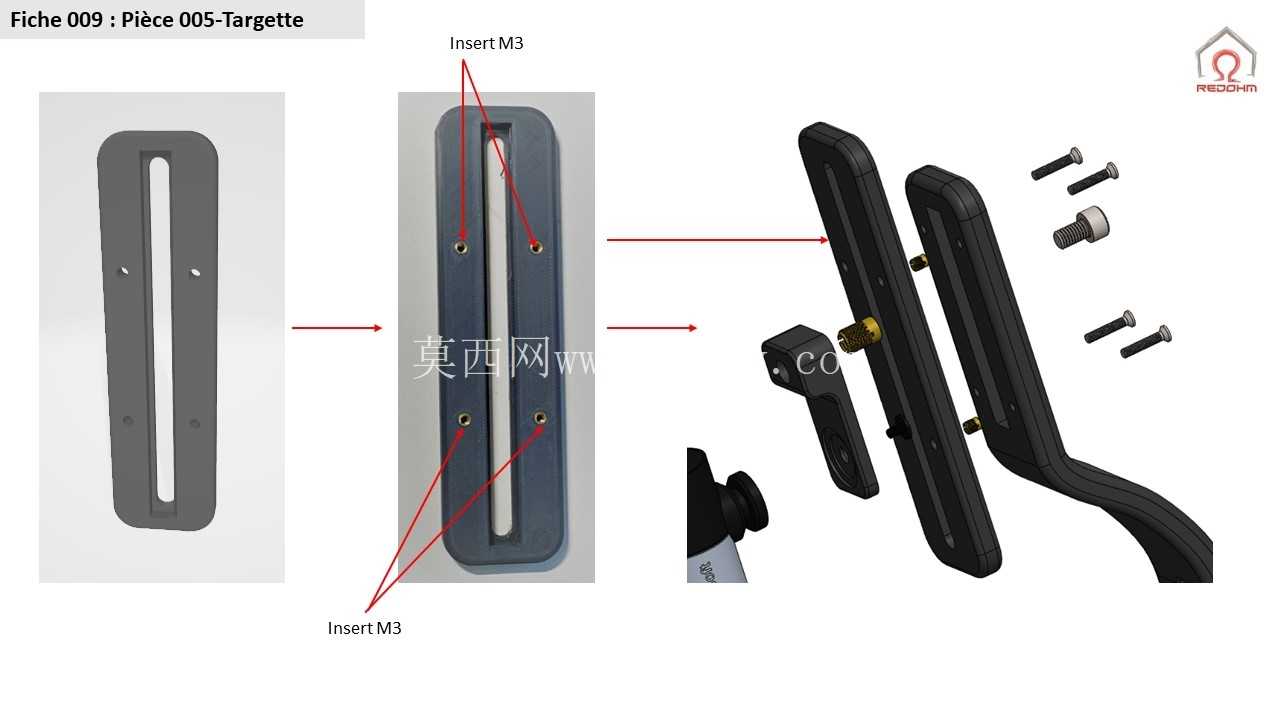

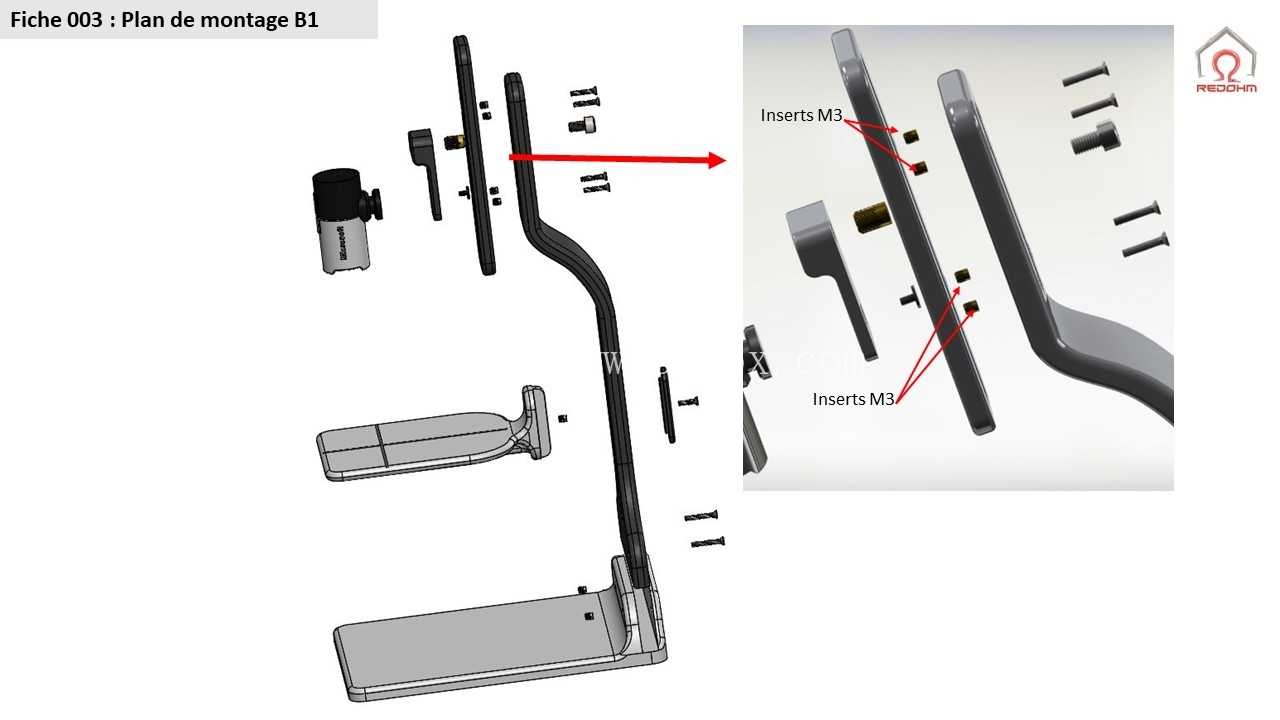

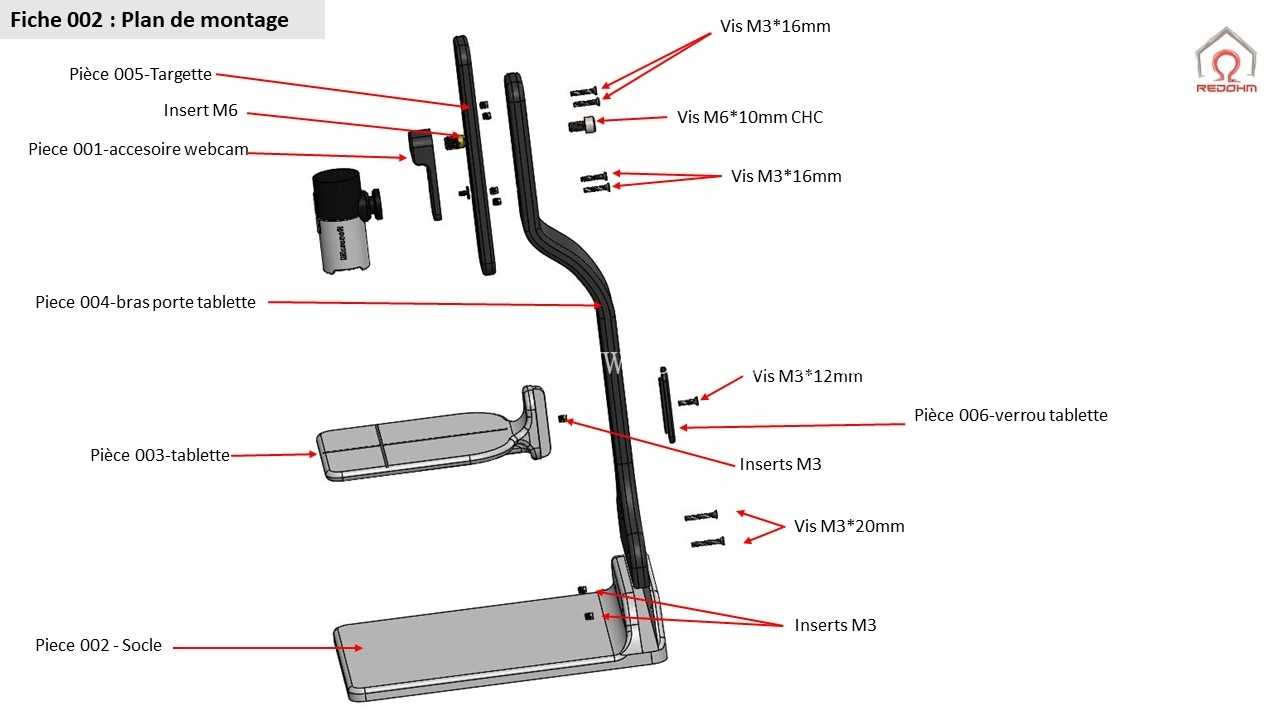

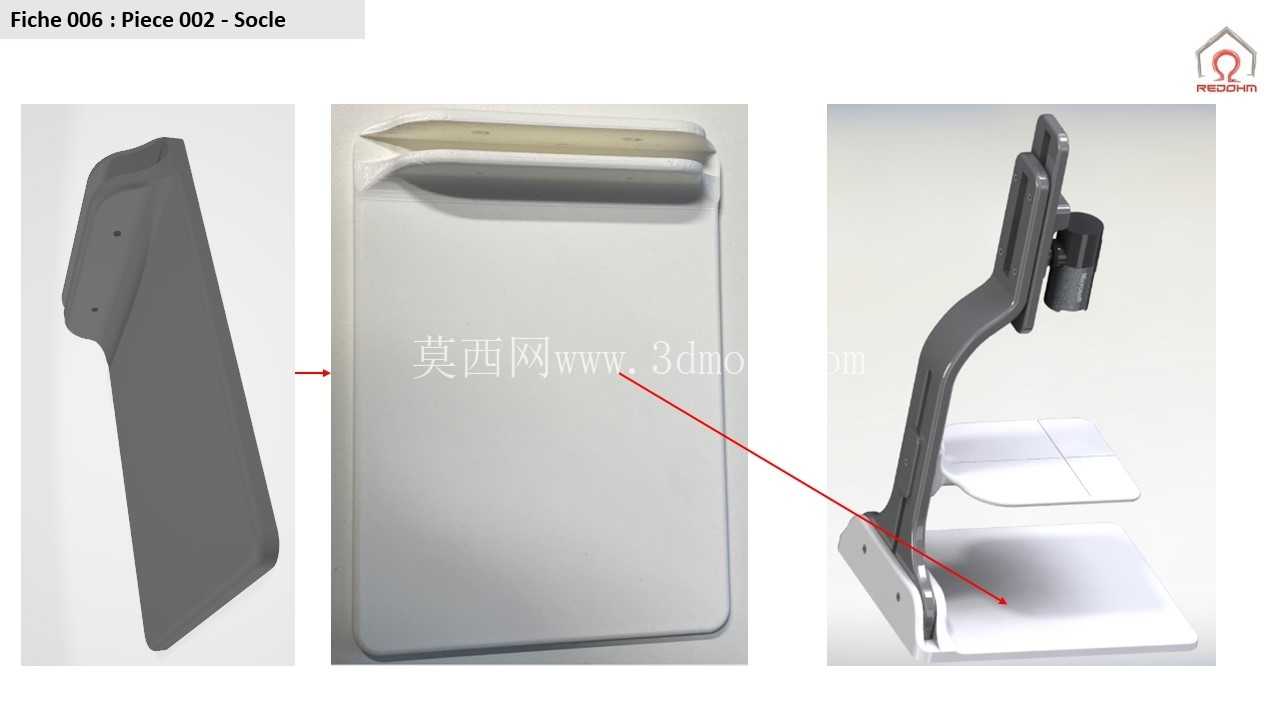

　　这款立式支撑结构主要面向桌面影像采集场景设计，可适配常规款USB网络摄像头的固定需求，在日常手工操作记录、小型工件微距拍摄、桌面作业流程录屏、线上教学实物演示等场景下都能提供稳定的机位支撑，解决手持拍摄画面抖动、常规摄像头底座调节角度有限的实际问题。从结构组成来看，整体采用立式单臂布局，底部为加宽矩形配重底座，底座上预留两个沉头安装孔位，既可以直接放置在平整桌面依靠自重保持稳定，也可以通过螺丝穿过孔位将支架固定在工作台面、型材框架或者专用实验架上，适配不同的安装场景需求。垂直方向的主支撑臂采用带加强筋的槽型截面设计，在控制整体重量的前提下保证纵向抗弯刚度，避免摄像头安装后出现臂体下垂、机位偏移的问题；主臂上开设通长的调节滑槽，摄像头安装滑座可以沿着滑槽上下滑动，通过侧面的手拧锁紧结构固定位置，垂直调节行程覆盖常规桌面拍摄的高度区间，从贴近台面的微距拍摄高度到距离台面30厘米左右的俯拍高度都可以覆盖，不需要额外垫高或者更换支架。

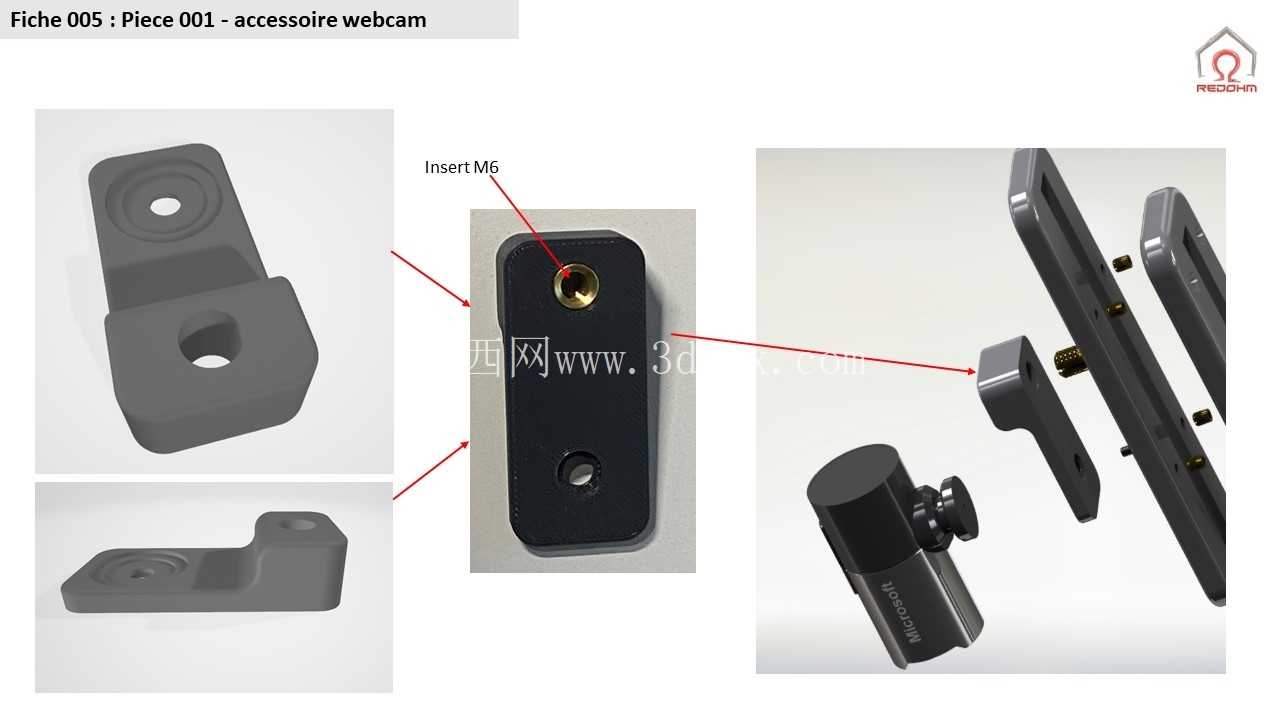

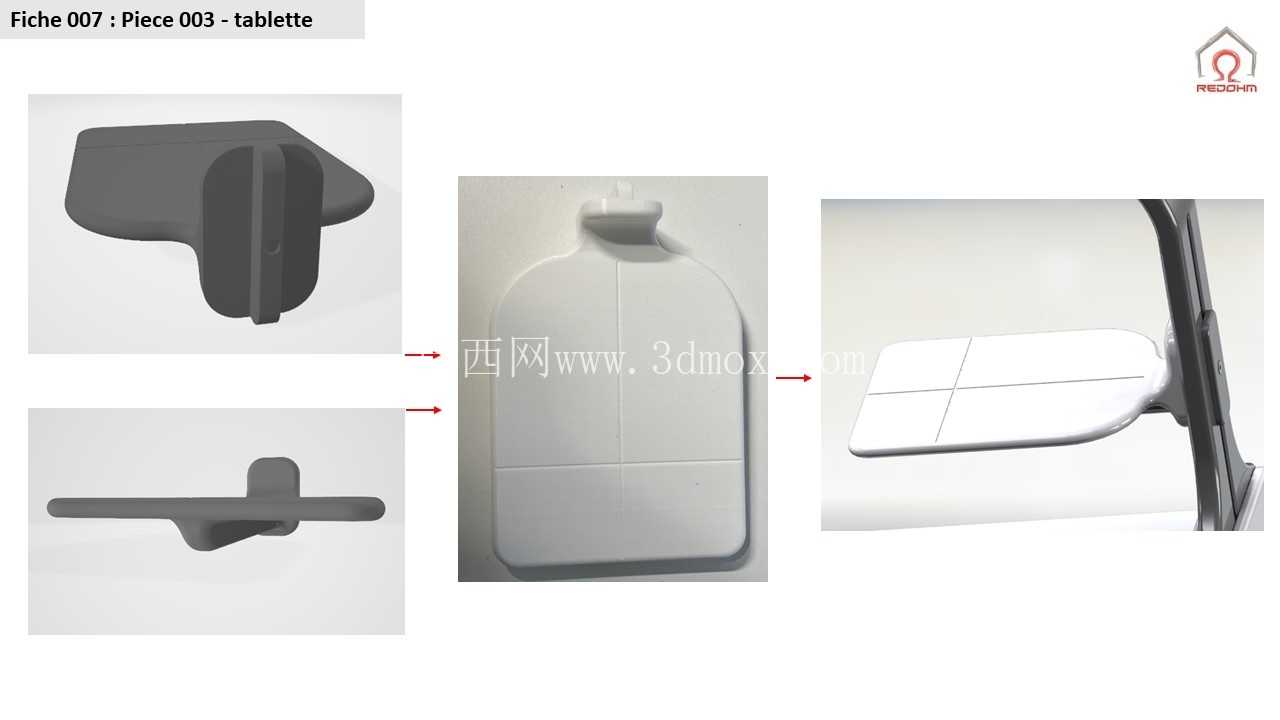

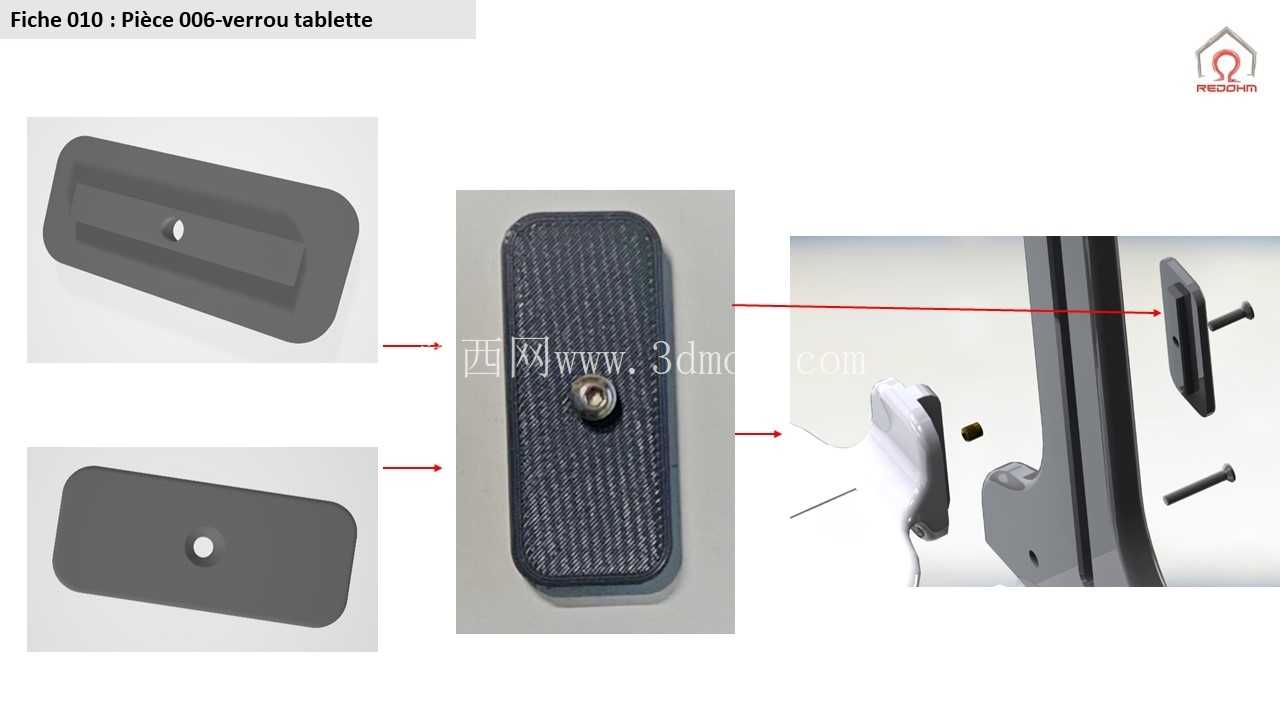

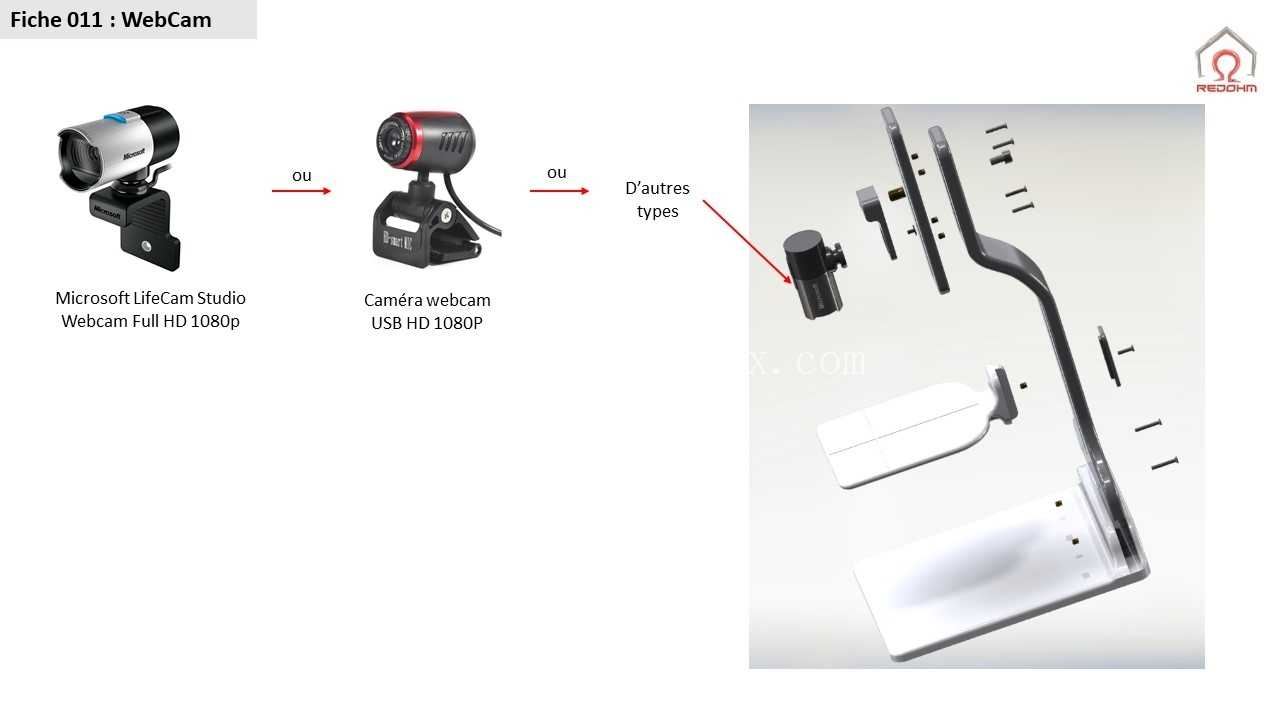

　　摄像头安装座采用快装式卡接结构，适配市面上常见的圆柱杆状摄像头主体，安装时不需要额外拆卸摄像头外壳，直接卡入卡座后拧紧侧面的顶丝即可完成固定，安装座本身带有水平方向的角度调节转轴，可以实现俯仰角度的无级调整，调整到位后依靠转轴的阻尼保持角度稳定，不需要额外锁紧操作，拍摄过程中调整机位时可以单手完成角度微调，操作效率更高。主臂下部设置了一个可翻折的小型置物托板，托板采用平板式结构，表面做防滑纹理处理，拍摄小型工件、纸质文档或者电子元器件时，可以直接将被拍摄物体放置在托板上，不需要额外寻找参照物定位拍摄距离，托板可以沿着主臂的滑槽调整高度，也可以向上翻折贴紧主臂收纳，不需要使用托板时不会占用额外的桌面空间。

　　设计过程中充分考虑了3D打印制造的工艺特性，所有结构的壁厚都控制在2-3毫米区间，没有大角度的悬空结构，打印时不需要添加大量支撑结构，减少后期支撑去除的工作量，同时所有装配位置都预留了0.2毫米的装配间隙，保证打印完成后各个活动部件可以顺畅滑动、转动，不会出现卡滞或者装配过紧的问题。从安装边界来看，整体底座的占地面积不到A5纸张大小，放置在桌面时不会占用过多的操作空间，垂直方向最大伸展高度控制在35厘米以内，不会遮挡桌面后方的显示器或者其他设备，支架整体重量控制在500克以内，移动位置时单手即可拿取，适合经常需要调整拍摄机位的移动作业场景。

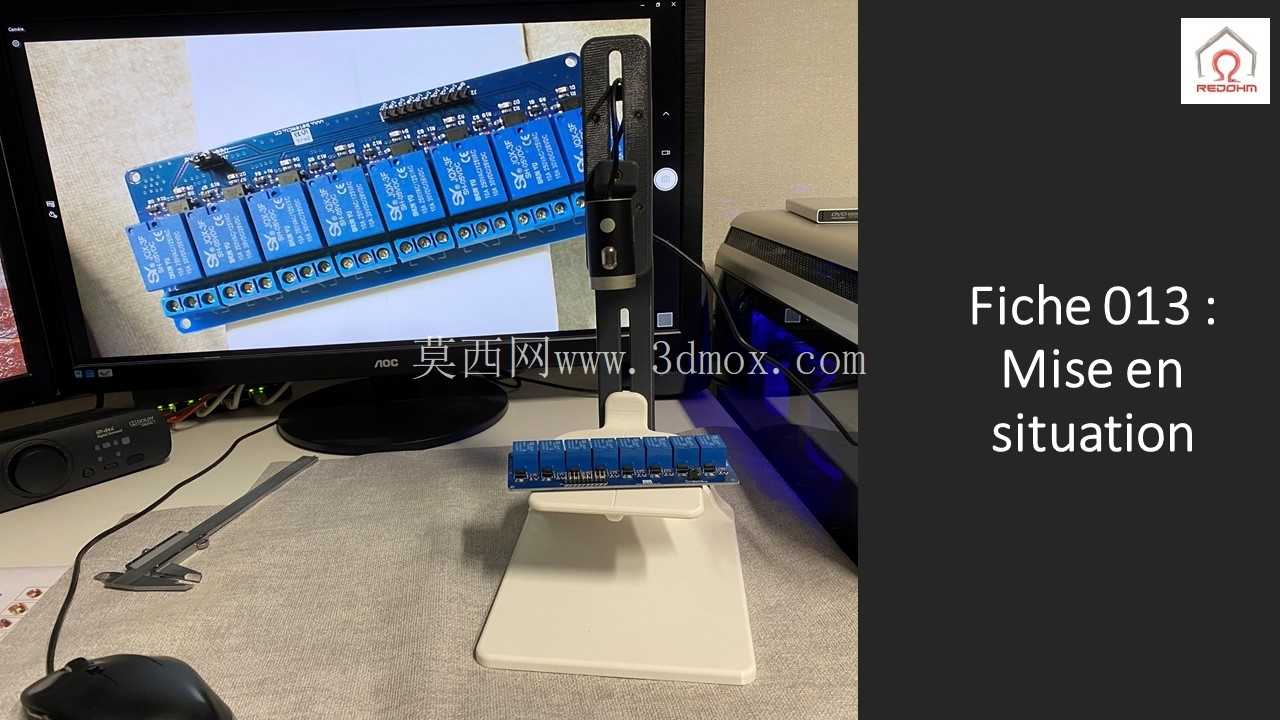

　　在微距拍摄场景下，支架的垂直调节精度可以控制在1毫米以内，配合摄像头的手动对焦功能，可以清晰拍摄尺寸在5毫米以上的小型工件表面细节，满足PCB板焊接检查、小型零件尺寸比对、手工制作过程记录等场景的拍摄需求；在常规视频会议场景下，可以将摄像头调整到与人眼平齐的高度，避免仰视或者俯视拍摄造成的画面变形，提升视频通话的画面效果。结构上没有采用复杂的传动部件，所有活动部位都采用摩擦锁紧的方式固定，长期使用不会出现齿轮磨损、弹簧失效等问题，维护成本极低，即使某个部件出现损坏，也可以单独打印替换对应的零件，不需要整体更换支架。
