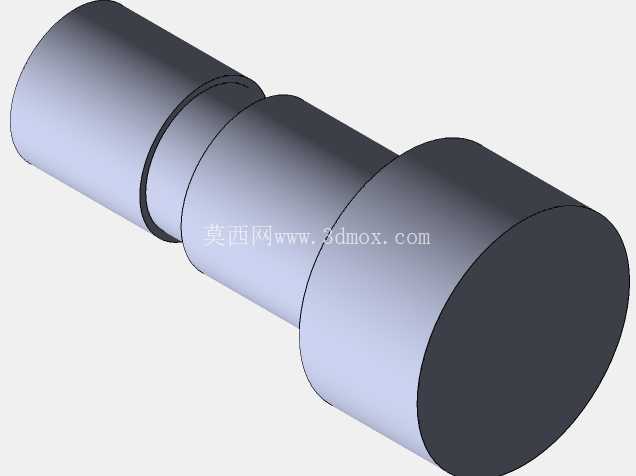

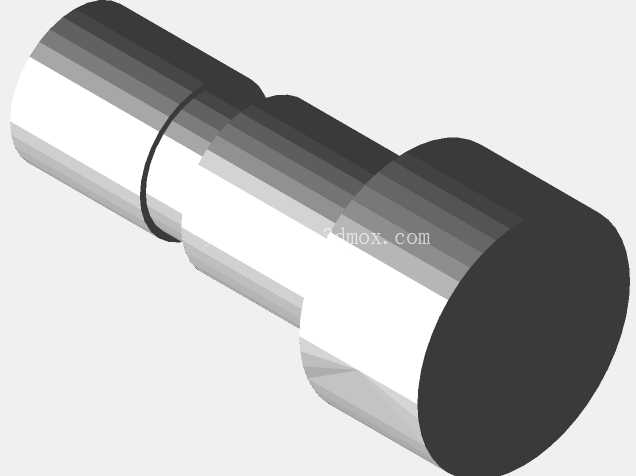

M10规格铸造模用卸料螺栓结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1154727
  • M10规格铸造模用卸料螺栓结构设计
  • M10规格铸造模用卸料螺栓结构设计

在压力铸造生产的工装配套体系里,卸料螺栓是承担开模后铸件、余料脱出动作的核心传力构件,这套M10规格的卸料螺栓结构,完全适配中小型铝合金、锌合金压铸模具的卸料机构安装需求,日常生产中多布置在模具动模侧的卸料板对应安装位,和复位杆、卸料弹簧配合完成整套脱模动作循环。从实际工况出发,这类卸料螺栓的受力场景并不复杂但对可靠性要求极高:开模时设备顶出机构推动卸料板位移,螺栓一端锁紧在卸料板上,另一端直接作用在浇注系统凝料或者铸件的非外观面上,将成型后的工件从模具型腔里平稳推出,整个动作过程中螺栓要承受周期性的轴向顶出力,不能出现弯曲变形、螺纹滑牙或者端部崩缺的问题,否则会直接导致卸料卡滞,甚至刮伤铸件表面造成批量报废。

设计这套结构的时候,首先确定了核心的尺寸边界:螺纹规格选用常规M10公制粗牙螺纹,适配行业内绝大多数中小型压铸模卸料板的标准安装螺孔,不需要额外做非标准的攻丝加工,降低模具制造阶段的加工成本。杆身部分做了分段变径设计,靠近螺纹锁紧段的位置做了轴径收窄的退刀槽结构,一方面是方便螺纹加工时的退刀操作,保证螺纹末端的有效啮合长度,另一方面这个槽位也可以作为安装时的到位标识,装配时操作人员可以直观判断螺栓是否拧到了预设的锁紧深度,避免出现螺纹啮合不足导致的使用中松脱问题。杆身的光轴段直径略大于螺纹大径,装配时这个段会和卸料板上的导向孔形成小间隙配合,在顶出动作过程中起到辅助导向的作用,避免螺栓长期承受偏载力矩出现弯曲变形。

螺栓的头部做了大直径的平端设计,没有采用常规外六角或者内六角的扳拧结构,而是直接做成整圆的平端面,这是因为卸料螺栓的工作端不需要传递扭矩,平端面和铸件或者凝料接触的时候,接触面积更大,单位面积的压应力更小,不会在工件表面顶出明显的顶杆痕迹,对于外观要求较高的压铸件来说,这种设计能大幅减少后续打磨修整的工作量。头部和杆身的衔接位置做了大圆角过渡,避免应力集中,因为长期周期性顶出的交变载荷下,直角衔接位置很容易出现疲劳断裂,大圆角的过渡结构能把应力分散到更大的区域,提升构件的疲劳使用寿命。

从安装边界来看,这套螺栓的整体长度适配150-250mm模架厚度的压铸模具,安装时不需要对现有模架做额外的改造,直接替换同规格的标准卸料螺栓即可使用。光轴段的长度经过匹配计算,当卸料板运行到最大顶出行程时,光轴段依然有足够的长度留在导向孔内,不会出现导向脱开导致的顶出歪斜问题。螺纹段的长度预留了足够的调节余量,针对不同厚度的卸料板,可以通过调整螺栓的拧入深度来控制工作端的伸出长度,适配不同深度型腔的顶出距离需求,不需要单独定制不同长度的螺栓,减少了模具配件的备件种类。

在实际生产场景里,这类卸料螺栓除了用在压铸模具上,也可以适配小型注塑模具、冲压模具的卸料机构,只要安装螺孔规格、顶出行程匹配就能通用。日常维护中,只需要定期检查杆身有没有出现弯曲、螺纹有没有滑牙、端面有没有出现压塌变形即可,因为结构简单,没有复杂的配合面,出现磨损后直接更换同规格备件就行,维护成本极低。设计的时候没有做多余的结构修饰,所有的尺寸、结构形式都是围绕实际使用中的可靠性、安装便利性、加工成本控制来确定的,没有为了外观增加不必要的工艺步骤,完全符合工业工装配件的实用化设计原则。杆身的表面粗糙度要求控制在Ra1.6以内,和导向孔配合的时候摩擦阻力更小,长期往复运动也不会出现拉毛导向孔的问题,螺纹部分按照6g精度加工,和标准螺孔的配合松紧适度,既不会因为间隙过大出现松脱,也不会因为配合过紧导致装配困难。
