迷你单杆双作用标准气缸三维结构设计

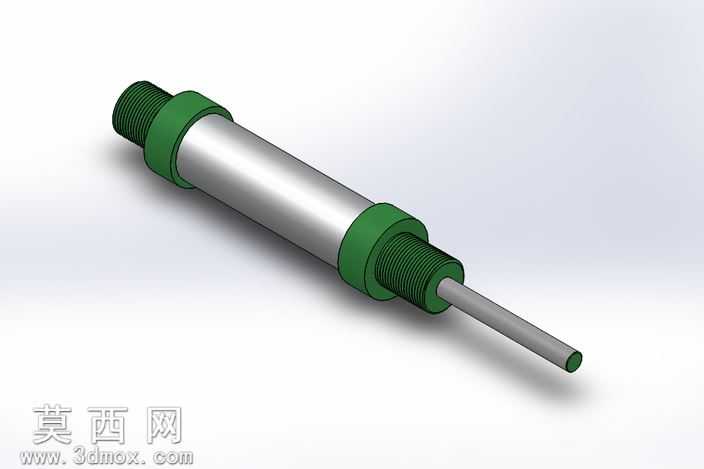

本作品为迷你型单杆双作用气缸的三维参数化建模成果，建模过程严格遵循气动元件通用设计规范，先通过草图绘制完成各零件的截面轮廓，再借助旋转、拉伸、切除等基础特征操作完成单个零件的实体构建，全程保证各零件的尺寸公差符合气动元件装配要求。模型完整还原了气缸的全部核心结构，包含两端带外螺纹的铝合金缸筒、前后绿色硬质阳极氧化端盖、贯穿前端盖的镀铬活塞杆、活塞杆端部的缓冲结构、缸筒两端用于安装固定的外螺纹接口，各零件之间的装配关系完全匹配实际产品的装配逻辑，端盖与缸筒采用过盈配合加密封槽预留的设计，活塞杆与前端盖之间预留了密封圈、导向环的安装空间，可直观展示气缸的内部装配层级。渲染阶段采用工业产品写实渲染方案，缸筒部分赋予抛光铝合金材质，还原金属表面的细腻反光与金属质感，端盖部分赋予深绿色硬质氧化涂层材质，模拟工业气动元件常见的表面处理效果，活塞杆部分赋予镀硬铬的亮银色金属材质，突出活塞杆表面的高光耐磨特性，背景采用浅灰渐变的纯色影棚背景，搭配柔和的三点布光，弱化多余阴影突出产品本身的结构轮廓，让各部分的结构分界清晰可辨。设计过程中充分考虑了迷你气缸的实际使用场景，整体结构紧凑，两端的外螺纹设计可直接匹配标准气动接头与安装螺母，活塞杆伸出端的平整端面可直接连接负载，整体结构无多余冗余设计，完全符合小型气动执行元件的轻量化设计思路，模型可直接用于气动回路的虚拟装配演示、产品结构教学展示以及非标自动化设备的整机布局设计参考，能帮助使用者直观理解双作用气缸的工作原理与结构组成，清晰展示压缩空气推动活塞杆往复运动的结构基础。
