电磁管路控制组件三维结构设计

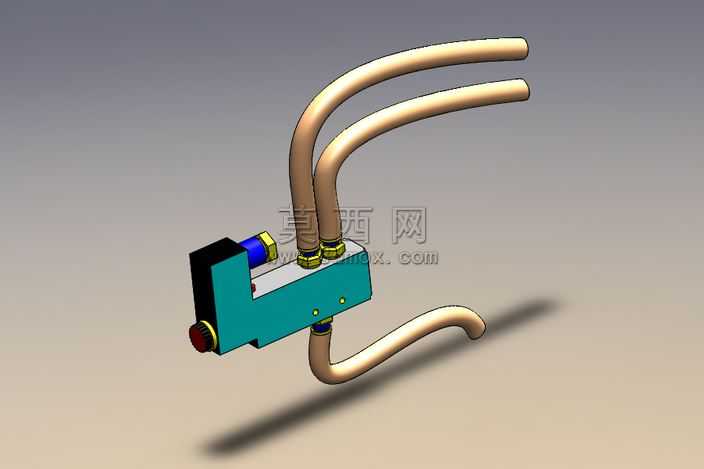

本作品为电磁管路控制组件的三维设计成果，采用SolidWorks完成全参数化建模，通过软件内置的渲染模块完成效果呈现，整体建模过程严格遵循机械设计的装配逻辑，各零件间的配合关系完全符合实际工业装配要求。模型主体由电磁控制阀体、多组弯管接头、密封连接端、电磁驱动端几大核心部分构成，建模阶段首先对阀体基座进行草图绘制，通过拉伸、切除、倒角等基础特征完成基座主体的构建，基座表面的安装孔位、定位凸台均按照实际装配尺寸进行参数化设定，保证孔位同轴度、端面平面度符合机械加工公差要求。电磁驱动端部分，分别构建了电磁线圈壳体、驱动顶杆、密封端盖等零件，线圈外壳采用金属质感材质渲染，端盖部分做了倒角与防滑纹理处理，还原真实电磁元件的外观特征。三组弯管结构是本模型的特色部分，建模时采用扫描特征完成管路的曲面构建，管路的弯曲半径、管径尺寸均按照流体输送管路的设计规范设定，管路与阀体连接的接头部分，构建了外螺纹结构、密封垫圈安装槽，还原管路接头的密封连接结构，弯管表面采用铜质金属材质渲染，呈现出金属管路的哑光金属质感，管路的弯曲走向经过布局优化，避免管路间出现干涉，同时保证流体输送的流道顺畅。阀体主体部分采用青蓝色金属漆材质渲染，表面做了细微的磨砂质感处理，阀体上的固定螺丝、定位销等小零件均单独建模，按照装配关系完成配合，还原组件的装配细节。设计过程中重点考量了电磁控制元件与管路组件的集成合理性，电磁驱动模块与阀体流道的衔接位置做了密封结构设计，保证组件工作时的流体密封性，整体结构紧凑，管路布局合理，既满足电磁控制的功能需求，也兼顾了管路排布的空间利用率，可作为流体控制类电磁组件的设计参考，也可用于相关机械结构的教学演示使用。
