弯管结构摄入汽化器三维设计作品

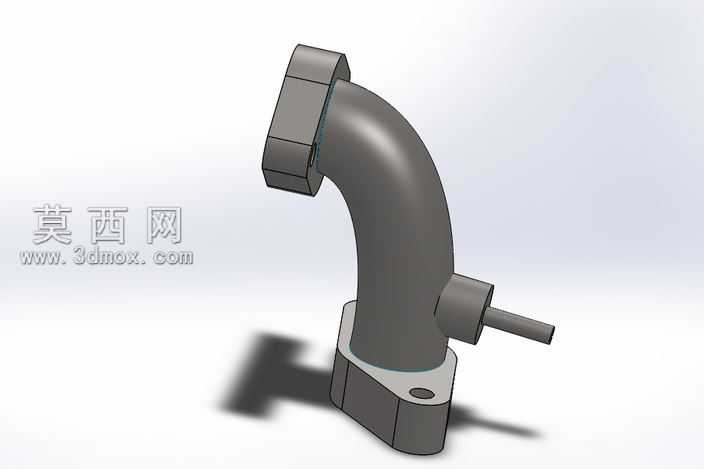

本作品为弯管构型的摄入汽化器三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模逻辑，先拆分各功能结构分别建模再完成整体装配约束，确保各部件的配合公差符合机械设计规范。首先构建底部安装法兰基座，基座采用带圆角的矩形块状结构，预留螺栓安装通孔，建模时通过拉伸凸台、圆角修饰、切除拉伸等基础特征完成基座主体，赋予哑光磨砂金属材质，模拟铸铝基座的表面质感，还原铸造件表面细微的颗粒感与哑光漫反射效果。随后构建主体弯管流道部分，弯管采用90度平滑圆弧过渡构型，两端分别对接上部进气接口与下部基座安装位，建模时通过扫描特征完成弯管主体，管壁厚度均匀一致，内壁做平滑处理以降低流体通过阻力，弯管外壁赋予深灰色哑光金属材质，模拟钢制管路的表面处理效果，通过调整材质的粗糙度与反射参数，还原金属管路的真实光影表现。上部进气接口采用外六角快接构型，通过拉伸凸台与切除特征构建六角结构，接口端面做倒角处理，避免装配时的锐边磕碰，材质与弯管主体保持一致，同时做细微的色差区分，模拟不同部件装配后的视觉层次。侧边的燃油调节杆组件采用同轴装配结构，杆身与弯管侧壁的安装座采用同轴心配合，调节杆伸出端做细轴处理，安装座与弯管主体做一体化融合建模，避免装配缝隙穿模，调节杆赋予亮面金属材质，模拟精加工杆件的光滑表面。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配底部补光消除暗部死黑，开启环境光遮蔽效果强化结构的立体感，阴影采用软阴影参数，让投影边缘自然柔和，清晰呈现各部件的衔接关系与结构轮廓。设计过程中重点考量汽化器的进气流畅性，弯管的圆弧曲率经过反复调整，避免气流在弯折处产生紊流，侧边调节杆的位置布局符合操作逻辑，底部安装法兰的孔位间距符合通用安装标准，整体结构紧凑无冗余设计，各部件的装配关系清晰明确，既还原了摄入汽化器的真实功能结构，也通过材质与渲染参数的调整，让三维模型具备接近实物的视觉表现力，可用于机械结构教学、零部件选型参考、相关产品设计验证等场景。
