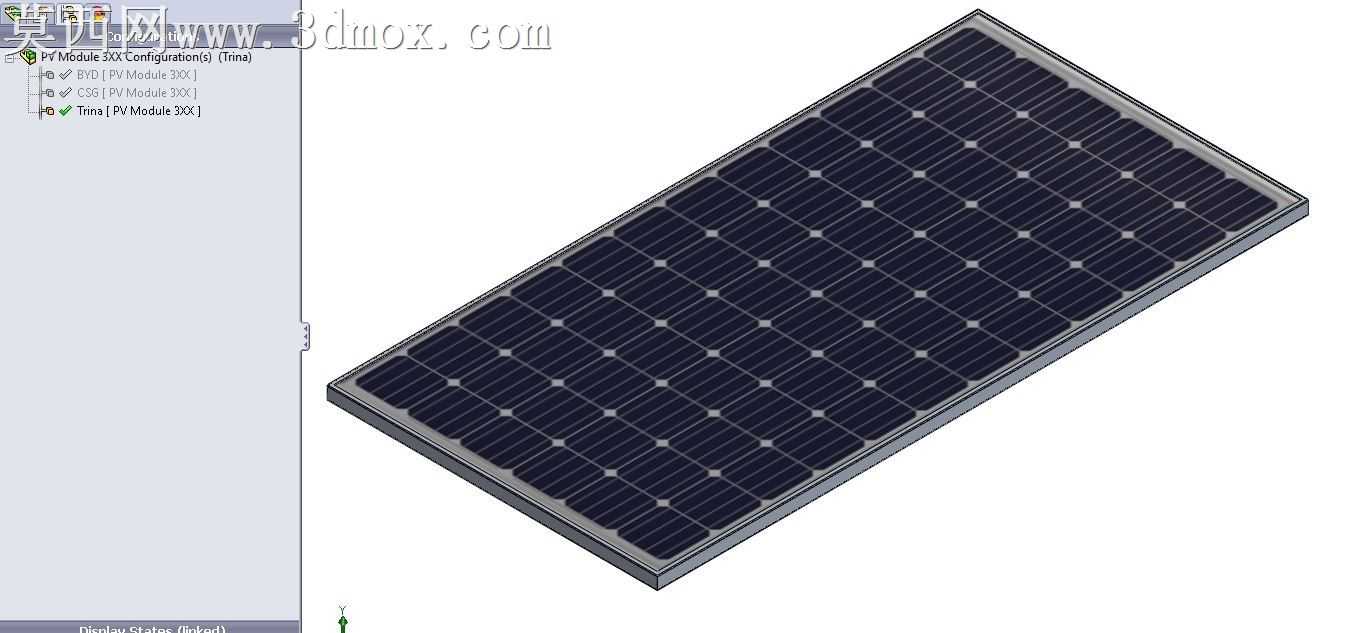

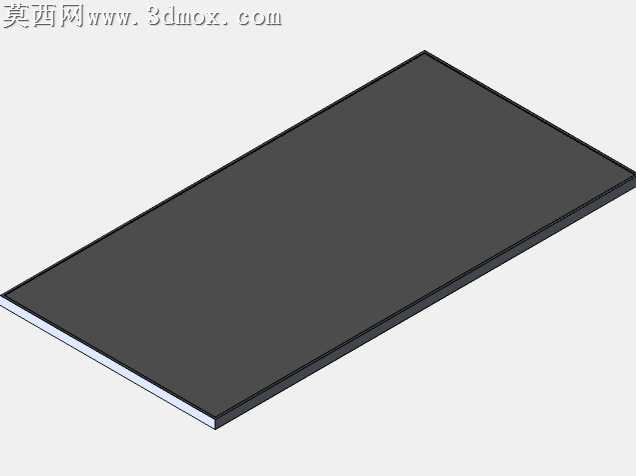

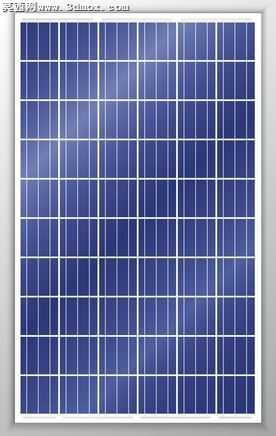

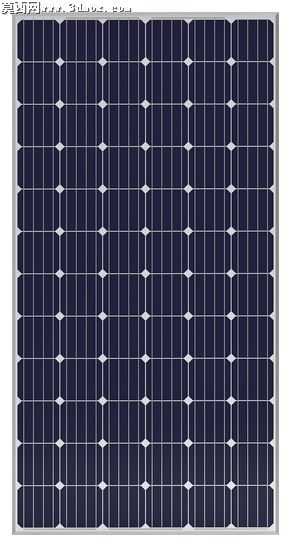

72单元商用光伏板组件三维设计模型

这次做光伏组件模型的时候，特意选了加工适配的视角切入，毕竟这类模型最终要落地到生产演示、产线装配模拟的场景，不能只做个看着像的外观壳子。一开始画电池片阵列的时候没走捷径，没直接用线性阵列拉满72片，先核对了常规6*12排布的片间距，留够了EVA胶膜的封装余量，要是直接按片材紧挨着排，后面模拟层压工序的时候就会出现干涉穿模，和实际生产的公差要求对不上。边框部分特意拆成了四个角码和四根铝型材边条单独建模，没有做成一体化的整框，就是为了还原实际装配里的插接逻辑，角码的卡槽深度特意留了0.2mm的虚拟公差，模拟实际打胶组装时的配合间隙，不会出现硬卡进去的零公差穿模问题。背面的接线盒位置也没随便放，对照72片组件的电路汇流走向，把接线盒定位在背板居中偏上的位置，连盒体下方的汇流条引出槽都做了凹陷细节，要是忽略这个结构，后期做渲染或者装配动画的时候，汇流条就会直接穿进接线盒壳体里，细节上就假了。曲面处理上其实没做太复杂的弧面，毕竟光伏板本身是平板结构，但特意给玻璃表面做了0.3mm的微凸弧度，还原实际钢化玻璃的热弯形变，不是完全死板的纯平面，边框的棱边都倒了0.5mm的圆角，模拟铝型材挤出后的钝化倒角，不会像刀切的一样锐利失真。材质调试的时候花了点心思，电池片的深蓝色不是直接拉纯色，叠了一层细网格的栅线纹理，透明度调到15%模拟晶硅片的半透质感，表面的减反膜加了微弱的各向异性高光，不同角度看过去不会是死黑一片；铝边框调了磨砂阳极氧化的质感，粗糙度给到0.2，反射强度压到30%，不会像镜面一样晃眼；背板的白色TPT材质加了细微的颗粒噪点，还原复合材料的哑光质感，不会像塑料壳一样发飘。做配置切换的时候也考虑了实际使用需求，把天合光能、比亚迪、CSG三个主流品牌的标识做成了可替换的贴图层，不用改模型结构就能快速切换不同品牌的外观，dacals贴图的坐标特意对齐到PV板顶部的预留区域，不会出现贴歪、拉伸变形的问题。整个模型做下来没有多余的冗余面，阵列的电池片做了实例化处理，文件体量控制得很好，不管是做产品展示动画、产线装配模拟还是教学实训演示，都能流畅运行，不会出现卡顿掉帧的情况，细节上也能经得住近距离特写的考验，不会放大就露馅。
