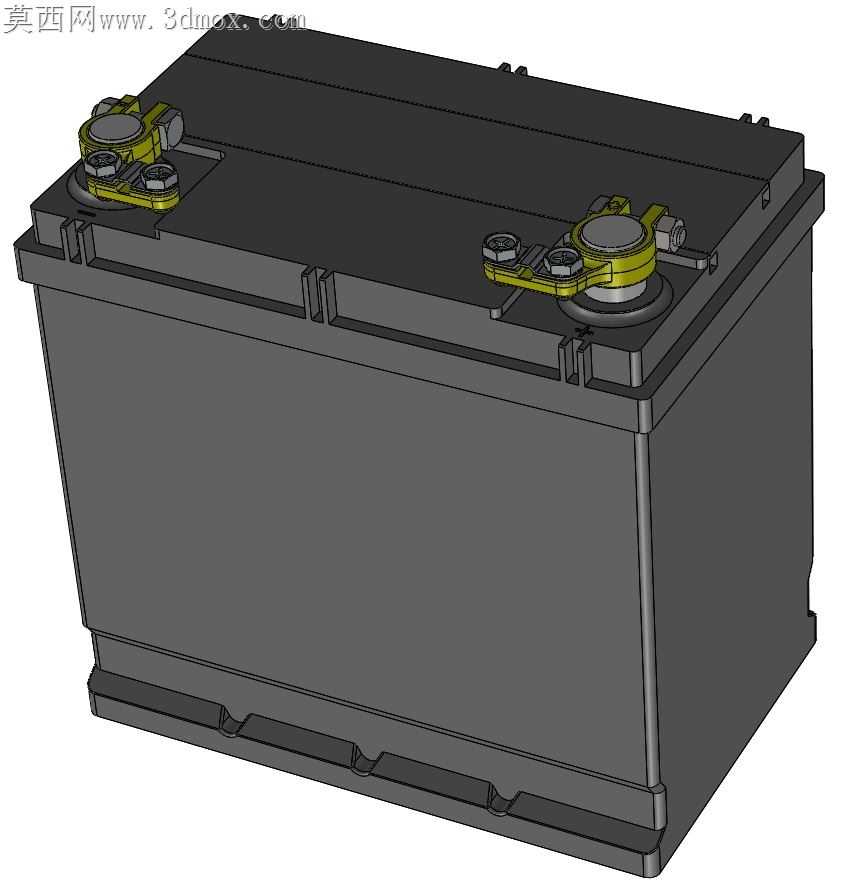

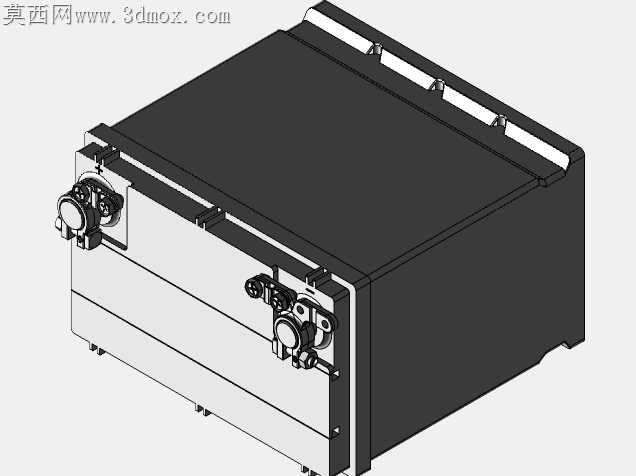

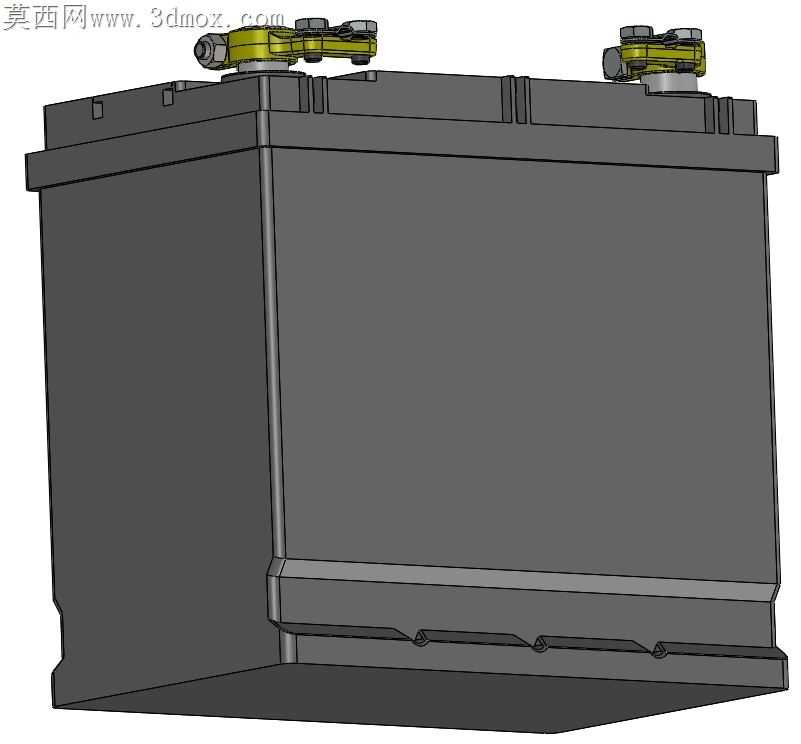

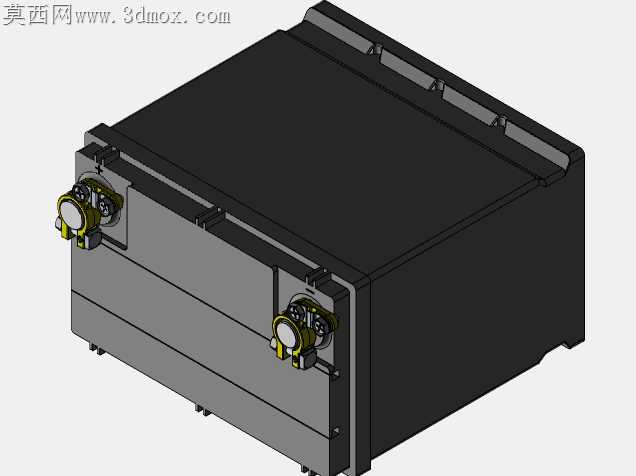

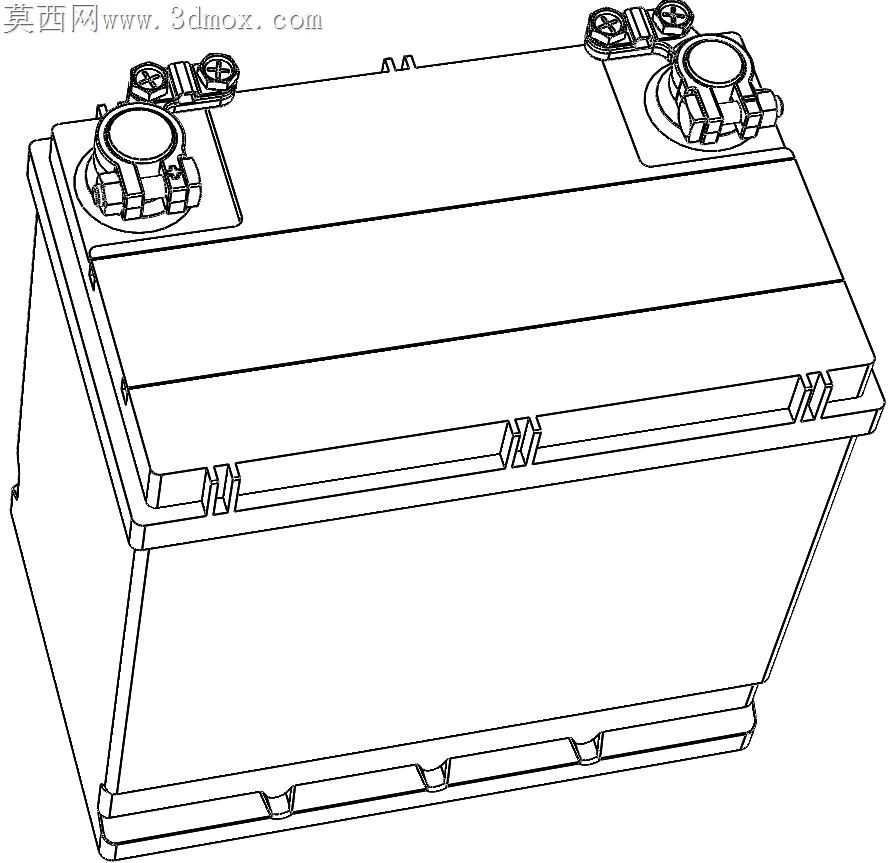

12V40Ah车用带端子铅酸蓄电池结构

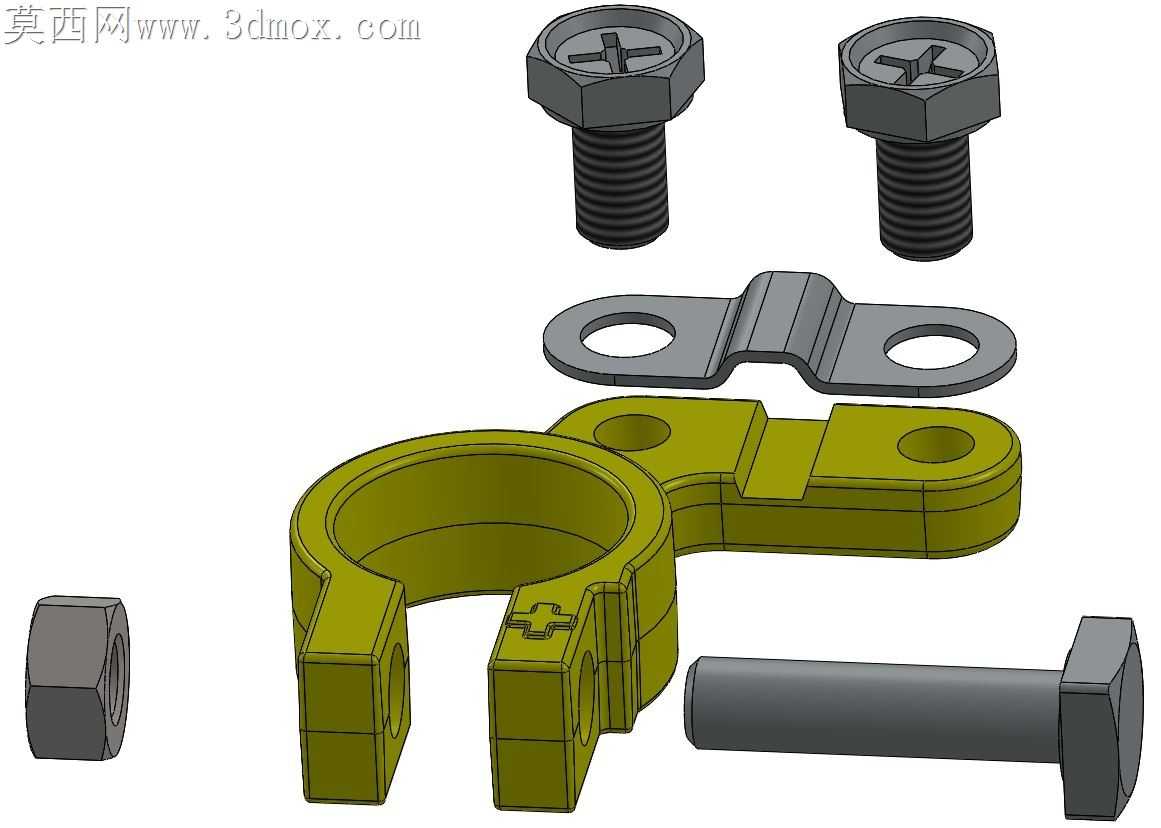

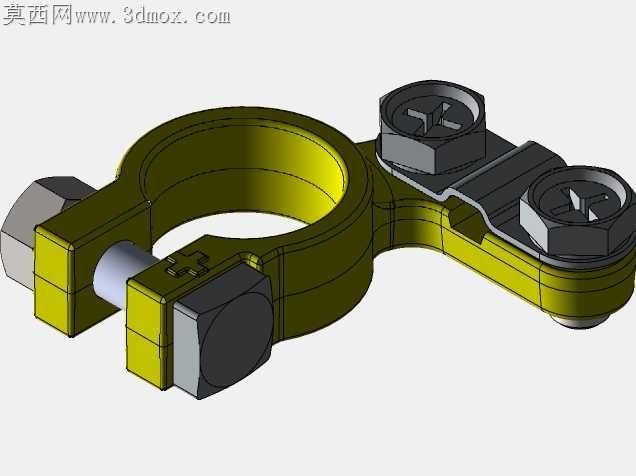

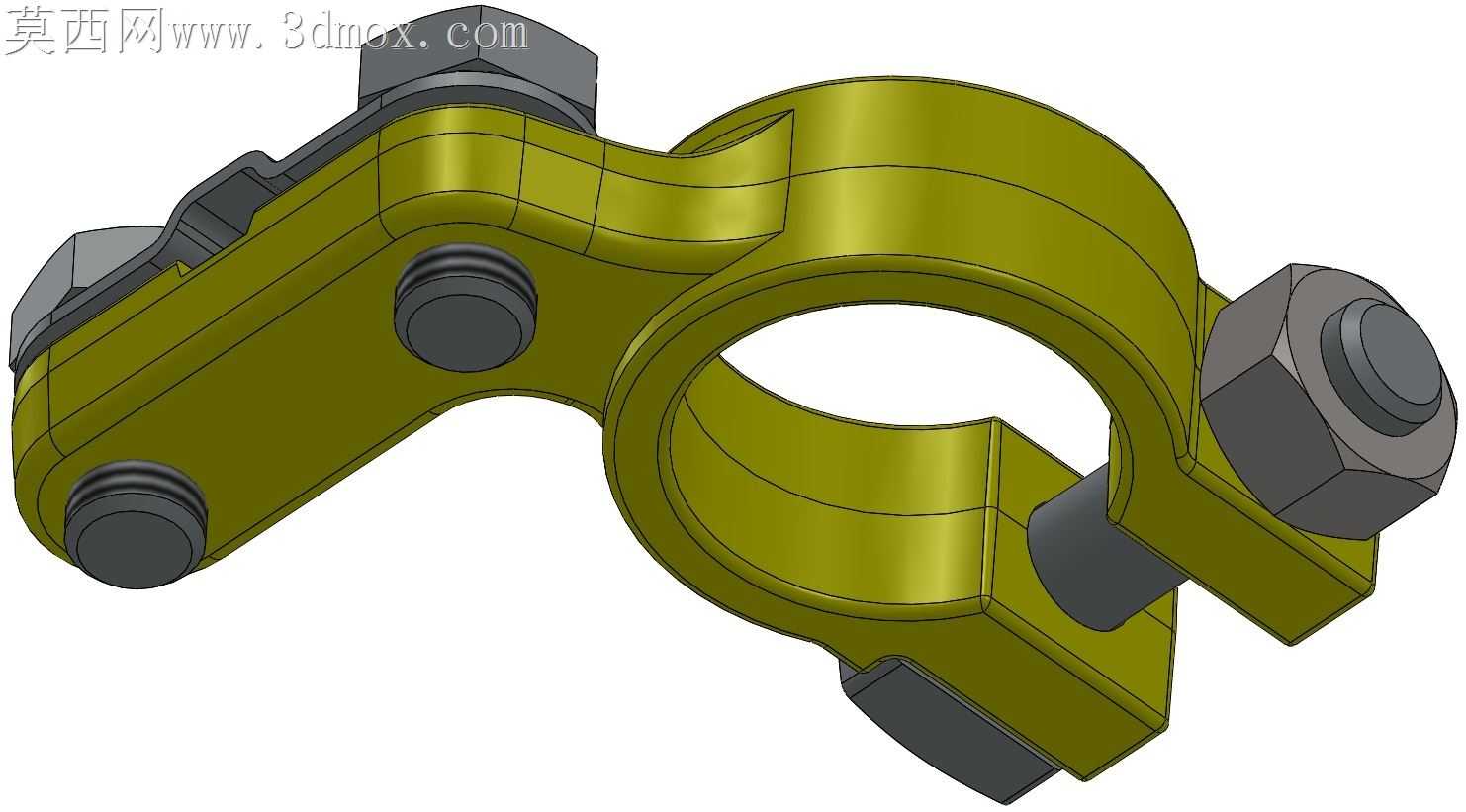

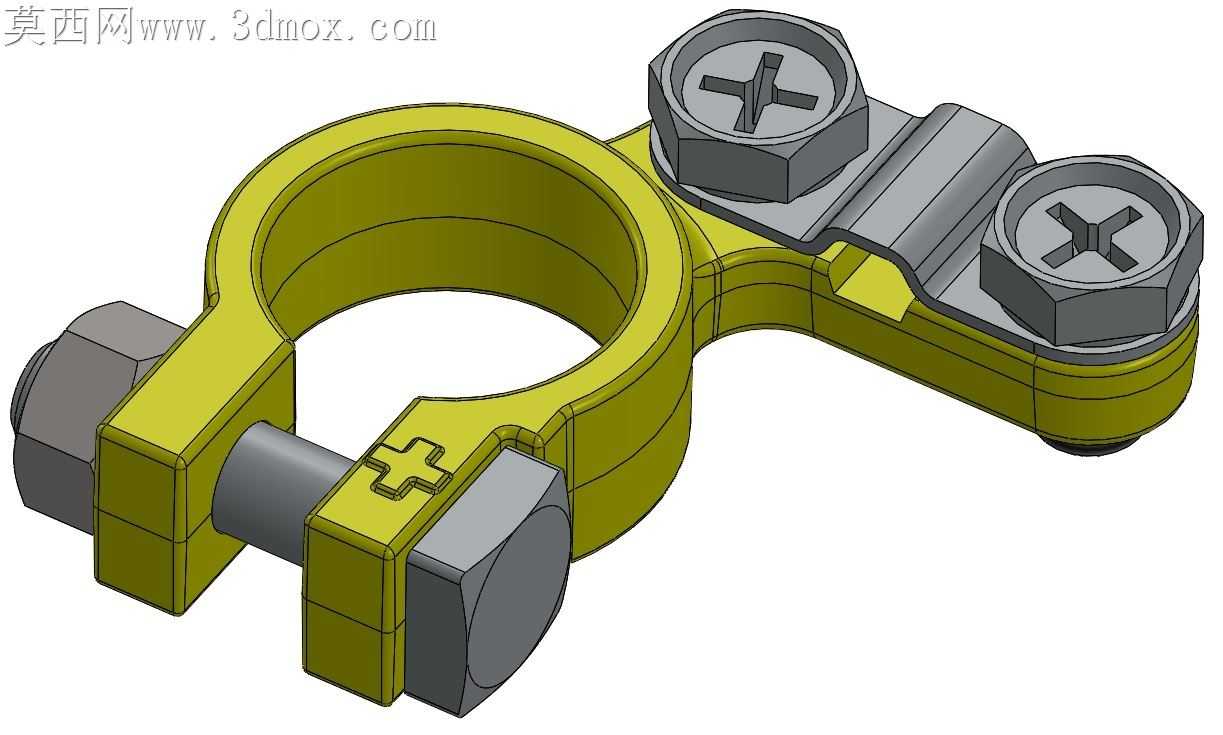

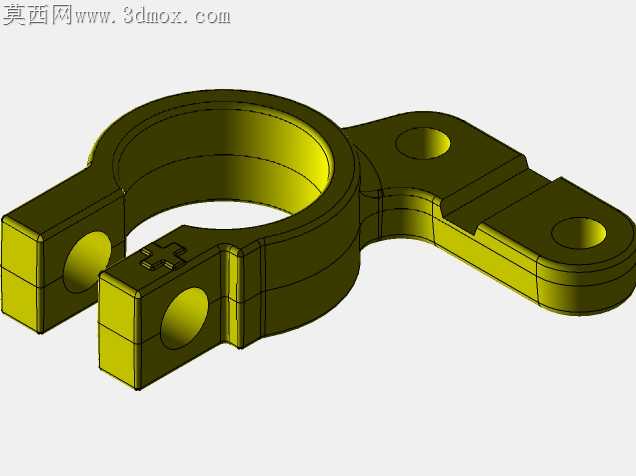

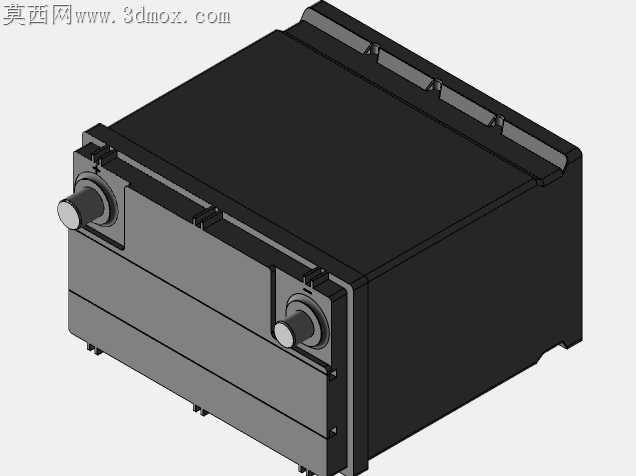

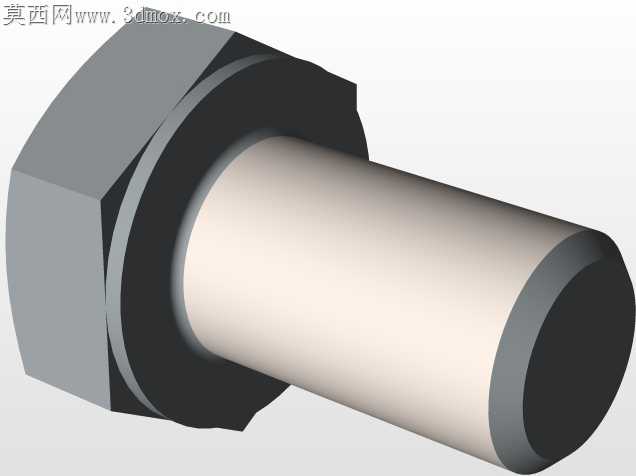

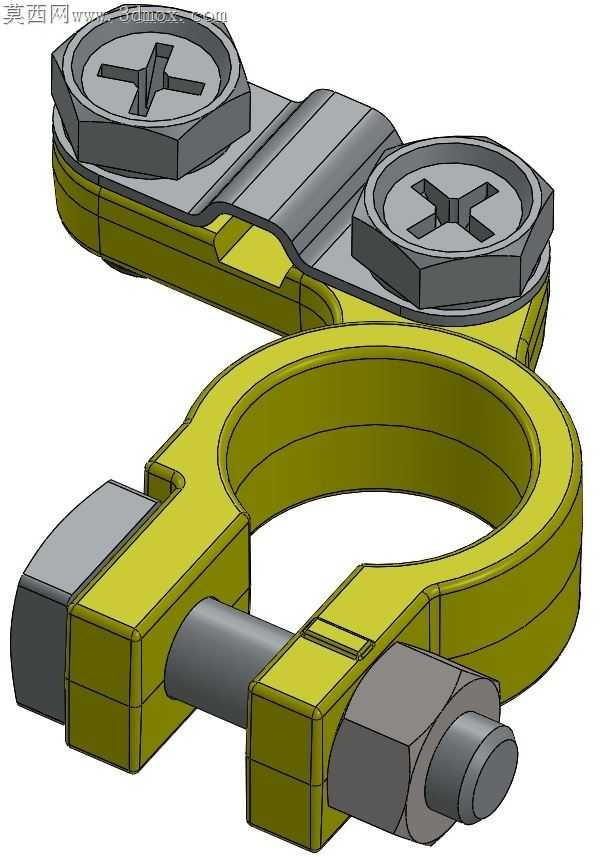

车用蓄电池的端子连接区域，一直是售后返修里占比极高的故障点，拧接扭矩过大导致极柱断裂、密封胶圈压合不均漏液、接线片与极柱贴合面虚接打火，这些问题在小容量40Ah规格的蓄电池上更突出——壳体壁厚比大规格电池薄2mm左右，极柱周边的壳体支撑强度先天不足，常规建模里直接把端子组件和壳体做布尔合并的做法，完全没考虑实际装配时的应力释放空间。这个模型在端子基座位置预留了0.3mm的环形退让槽，槽边做了R0.5的圆角过渡，接线片压合时的径向应力会顺着圆角分散到槽的空腔里，不会直接拉扯极柱根部的PP壳体密封层，哪怕装配时扭矩超出标准值20%，也不会出现壳体开裂的隐患。端子的铜嵌件和铅极柱的结合面做了锯齿状咬合结构，不是光滑的圆柱配合，锯齿深度0.2mm，压装后嵌件和极柱的接触面积比光滑配合大47%，大电流启动时的接触温升能降低12℃左右，避免长期高温导致的端子氧化松动。壳体侧面的加强筋没有做通长的整筋，而是在端子对应的正上方位置断开15mm的缺口，这个细节是为了适配自动化生产线的端子压装工装，工装的定位压头可以直接卡进缺口位置，不用额外做避让结构，压装时的定位精度能控制在0.1mm以内，不会出现端子压偏的问题。电池上盖的排气阀位置和端子的距离留足了28mm的安全间隙，排气阀排出的酸雾不会直接飘到端子表面形成腐蚀层，之前不少同规格电池把排气阀设在离端子15mm的位置，使用半年左右端子表面就会出现绿色的铜锈，接触电阻飙升。壳体底部的卡槽做了不对称的防呆设计，两个卡槽的宽度差2mm，装到车辆的电池托架上时不会装反，避免正负极接线接反烧蚀车载电器。端子的接线固定螺母做了内嵌式的防转结构，螺母嵌在塑料基座的六角槽里，拧接线螺栓的时候不用额外用扳手固定螺母，售后更换接线时单人就能操作，不用伸手到电池和机舱的缝隙里卡扳手。上盖和壳体的密封缝做了阶梯式的止口结构，不是简单的平面打胶，阶梯的高度差1.2mm，密封胶填充在阶梯槽里，哪怕车辆行驶在颠簸路面，壳体和上盖之间出现微小的形变错位，胶层也不会被扯裂漏液。
