STC4054与NCP1450锂电充电升压电路板

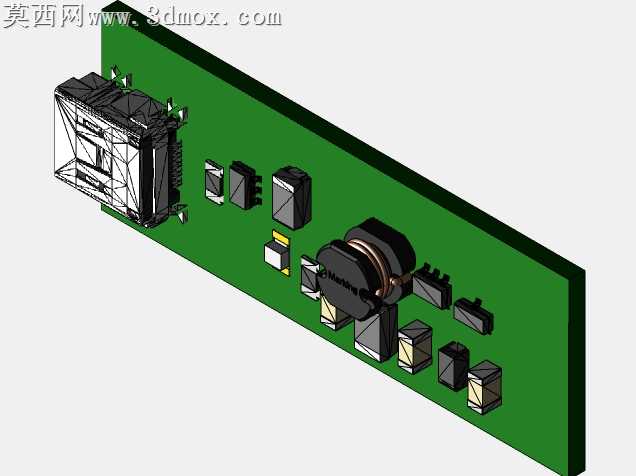

本作品为基于STC4054充电芯片与NCP1450升压控制芯片的USB锂离子电池充电及5V升压输出电路板三维模型，建模过程严格参照实际量产PCB的布局布线逻辑完成，完整还原了实物电路板的全部结构细节。建模阶段首先依据电路原理图确定各元器件的占位尺寸与排布位置，精准复刻了绿色FR-4基材PCB板的外形轮廓、板边倒角以及表面覆铜走线的走向，走线的宽度、转角弧度均与真实设计保持一致，焊盘的尺寸、位置也严格对应各元器件的引脚定义。元器件建模部分，对板载的USB-A型输入接口进行了精细化还原，包括接口内部的金属弹片、塑料绝缘基座的分层结构、金属屏蔽外壳的卡扣细节都做了写实处理；对核心的STC4054充电芯片、NCP1450升压芯片，还原了SOP封装的塑封本体、引脚的弯折形态与表面印字细节；对功率电感还原了磁芯本体、绕线铜线的层叠结构与表面标识，对贴片电阻、电容分别按照0805、0603等不同封装尺寸建模，还原了元件本体的色环、极性标识以及两端金属电极的质感。材质与渲染阶段，为PCB基材赋予了哑光绿色阻焊层材质，表面丝印的字符、元件位号采用白色哑光油墨材质，焊盘部分赋予亮面锡金属材质，模拟真实焊盘的金属光泽；USB接口的金属外壳赋予磨砂镍镀层材质，内部弹片采用高反光铜合金材质，塑料基座采用浅灰色硬质塑料材质；电感磁芯采用哑光黑色铁氧体材质，绕线部分赋予红棕色铜质漆包线材质；贴片电容根据类型分别赋予陶瓷浅灰、钽电容黑色等对应材质，电阻赋予黑色本体加金属电极材质，整体渲染采用柔和的环境光搭配定向主光源，清晰呈现电路板各部分的结构层次与材质差异，同时还原了电路板上的极性标识、参数印字等细节，确保模型与实物的视觉一致性。设计思路上，整体布局遵循电源类电路板的布线规则，输入接口放置于板边便于插拔，充电回路与升压回路分区排布减少信号干扰，功率器件预留足够的散热空间，接地走线做加宽处理提升载流能力，完整呈现了一款实用型小功率锂电充电升压模块的真实硬件结构，可用于电路设计展示、结构装配验证等场景。
