电缆安装固定基座结构设计方案

在电气柜布线、设备内部线缆排布、工业现场线路改造的场景里，线缆安装的固定可靠性直接决定了整套线路的抗振动性能与后期维护便捷度，这款电缆安装装置正是针对这类场景开发的专用固定结构。从实际使用逻辑来看，这类装置需要同时满足三个核心要求：一是安装后不能出现线缆滑移，避免长期运行中线缆拉扯接线端子造成接触不良；二是自身固定要足够牢靠，在设备启停振动、现场外力触碰的情况下不会出现基座移位；三是安装操作要足够简便，不需要复杂的专用工具就能完成线缆装夹与基座固定。

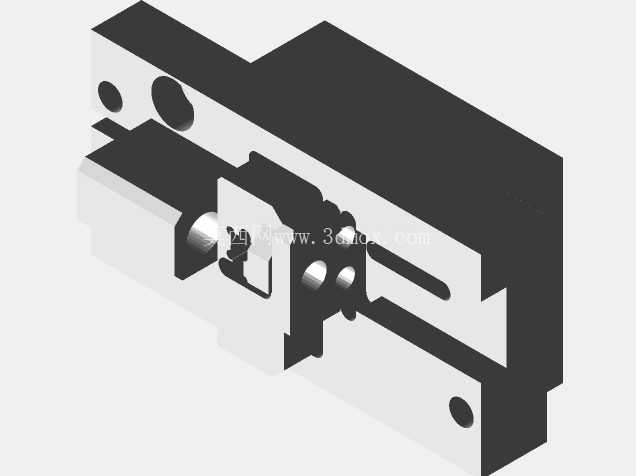

从结构设计思路上拆解，整个装置采用一体化基座加可动压块的组合形式，基座底部设置了带安装孔的法兰边，两个安装孔的孔位间距按照常规电气安装板的通用孔距设计，适配M4到M6规格的安装螺钉，安装时不需要额外打孔适配，直接对应现有安装板的孔位就能完成固定，基座本体的主体壁厚设置为3mm，既保证了整体结构刚性，又不会因为壁厚过大造成材料浪费与整体重量超标。基座上部的线缆容纳槽做了圆弧过渡处理，避免直角棱边划伤线缆外绝缘层，槽内的弧度匹配常规圆形电缆的外轮廓，装夹时线缆与槽面的接触面积更大，单位面积的压紧力更小，不会出现压破绝缘层的隐患。

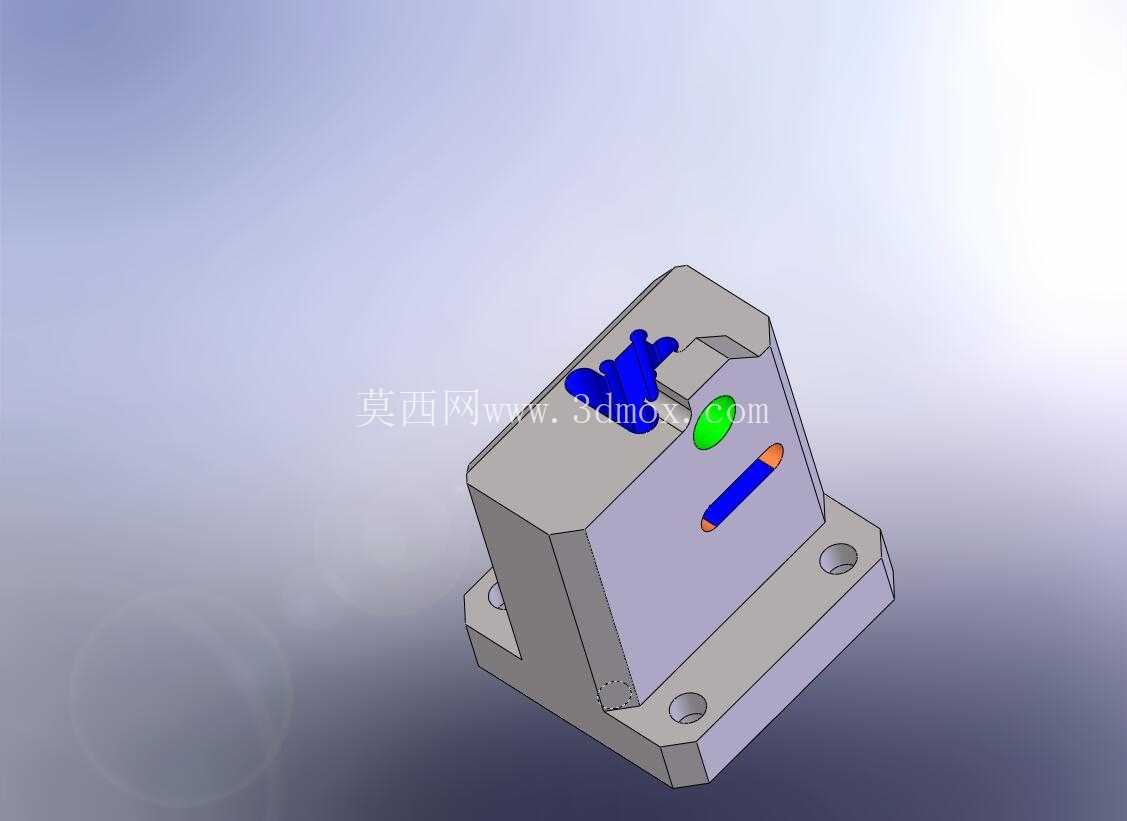

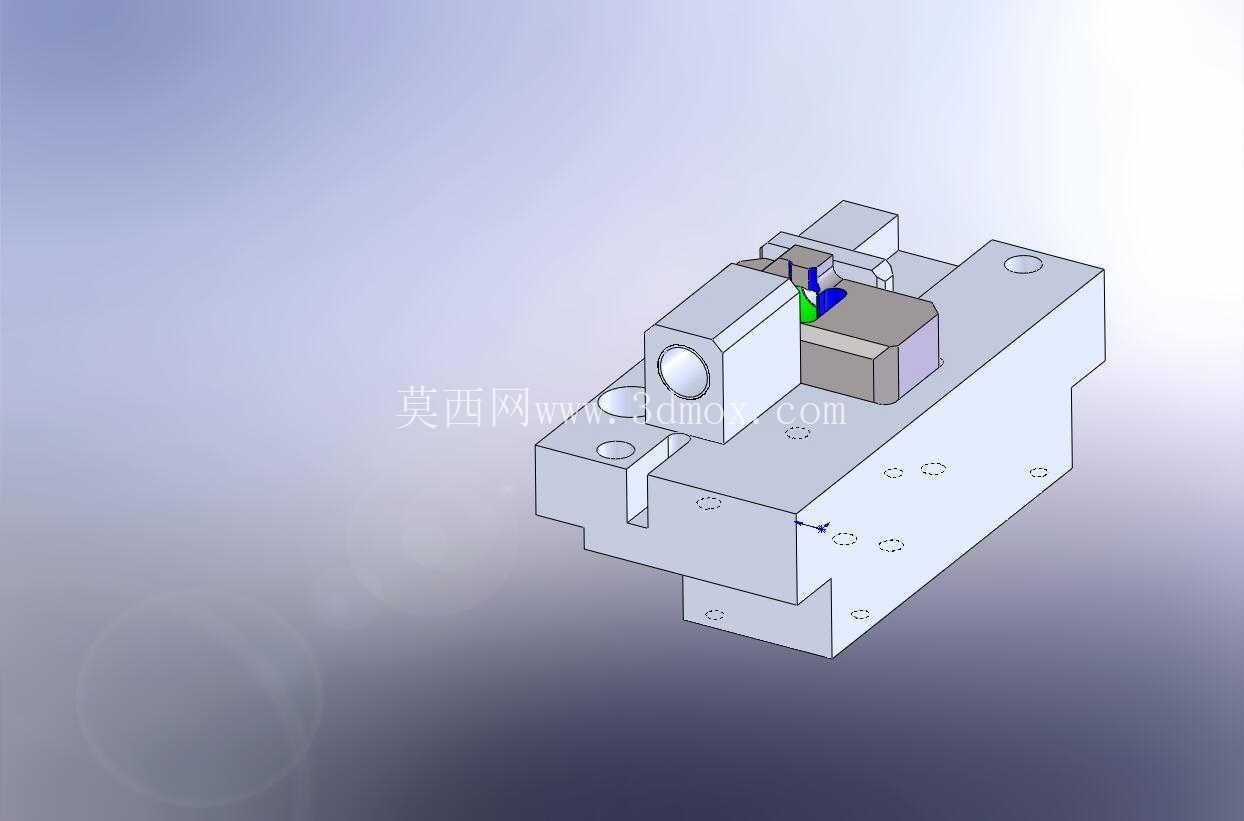

顶部的蓝色锁紧件采用快拆式的旋钮结构，不需要借助螺丝刀、扳手这类工具，徒手旋转就能完成压块的锁紧与松开，在线缆维护、线路调整的时候，只需要拧松旋钮就能调整线缆位置或者更换线缆，操作效率比传统的螺钉压接式固定座高很多。装置侧面设置的绿色标识点是安装对位标记，在批量安装的时候，操作人员只需要将绿色标记点对准安装板上的预画对位线，就能快速找准安装位置，不需要反复测量孔位距离，能有效提升批量布线的施工效率。侧面伸出的蓝色定位销是线缆防呆结构，针对带定位缺口的专用电缆，安装时将电缆的缺口对准定位销插入，就能避免线缆装夹时出现周向转动，保证带屏蔽层或者带方向标识的电缆安装方向一致，不会出现接线错位的问题。

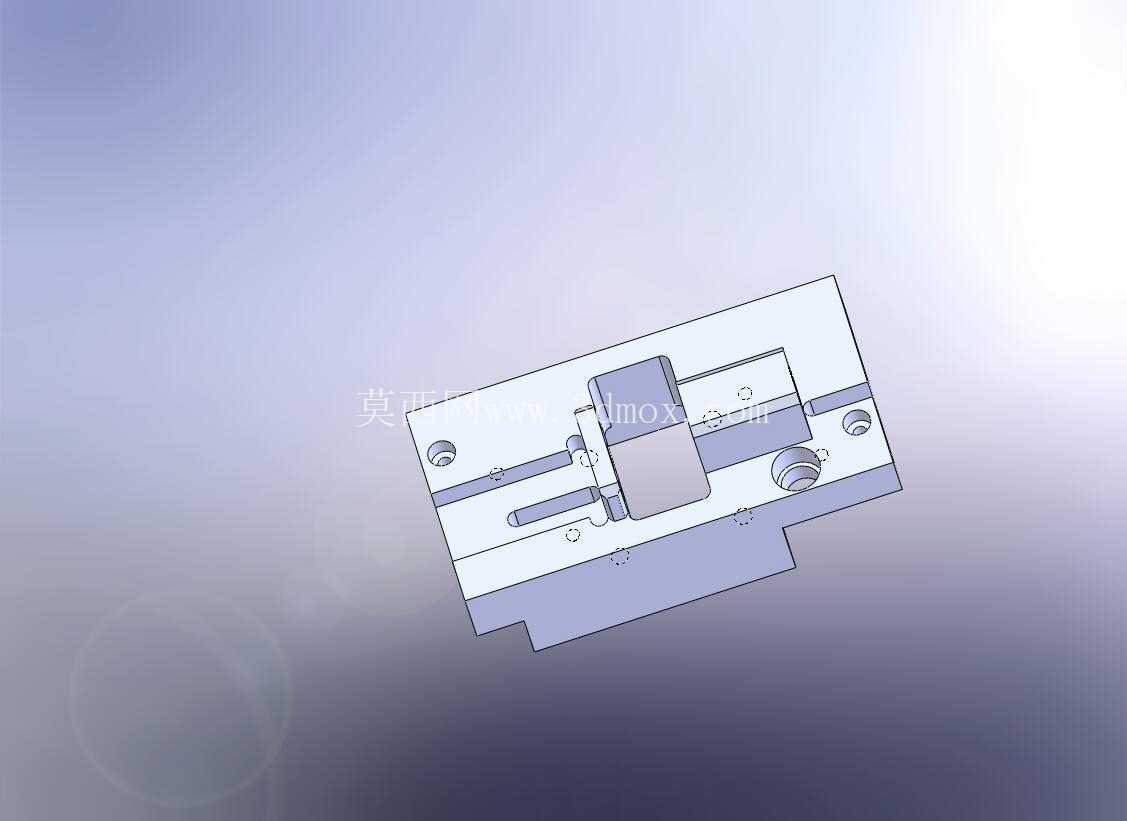

从安装边界来看，整个装置的整体外轮廓尺寸控制在60mm*40mm*50mm以内，属于小型安装固定件，不会在电气柜内占用过多安装空间，相邻两个装置的最小安装间距可以控制在10mm，适合高密度布线的场景使用。基座的安装面做了平面度处理，安装后与安装板的贴合间隙小于0.1mm，不会因为贴合间隙造成长期使用后基座松动。压块的压紧行程设置为8mm，可以适配外径在6mm到14mm之间的常规控制电缆、信号电缆与小规格动力电缆，覆盖了大部分工业设备内部布线的线缆规格范围，不需要针对不同线径更换不同型号的固定座，能减少备件的储备种类。

在实际工况适配方面，整个结构的棱角都做了R1以上的圆角处理，没有尖锐的边角，避免安装维护过程中划伤操作人员的手部，也不会划破相邻线缆的绝缘层。装置的材质选用常规的工程塑料与金属嵌件组合，基座部分采用阻燃ABS材质，满足电气设备的阻燃要求，锁紧件与定位销采用耐磨POM材质，反复拆装锁紧也不会出现螺纹滑牙或者结构磨损，安装孔内嵌入了金属铜套，避免螺钉锁紧时压裂塑料基座，提升反复拆装的使用寿命。在抗振动性能上，整个结构没有松散的活动零件，锁紧后压块与基座形成闭合的夹持空间，在10-2000Hz的振动频率范围内，线缆不会出现窜动，基座也不会出现螺钉松动的情况，能满足工业现场设备、移动设备上的线缆固定要求。

不同于市面上常见的扎带固定、粘式固定座，这款装置的夹持力可以通过旋钮的锁紧程度调整，针对不同硬度外被的电缆都能找到合适的压紧力，既不会因为压力过小造成线缆滑动，也不会因为压力过大压伤线芯。在布线施工的时候，操作人员可以先将基座固定在安装板上，再将线缆放入容纳槽，最后拧紧旋钮完成固定，整个操作流程不需要额外的捆扎工具，也不需要等待粘胶固化，单根线缆的固定时间可以控制在10秒以内，大幅提升布线施工的效率。后期维护时，只需要拧松旋钮就能将线缆取出，不需要剪断扎带，也不会残留粘胶在安装板上，维护完成后可以直接重新锁紧固定，不会产生额外的耗材浪费。
