3D打印组合式数控加工用接触探针

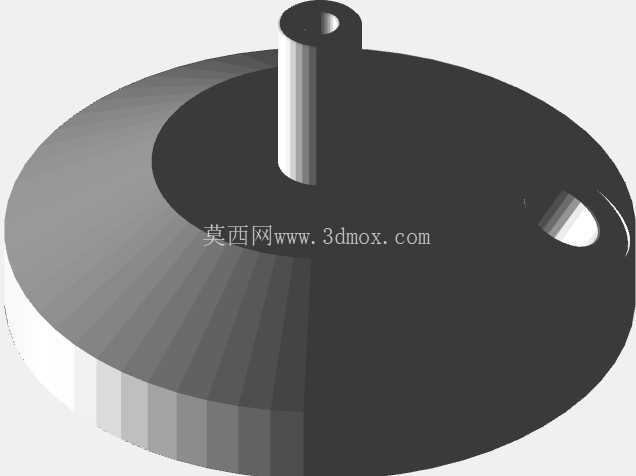

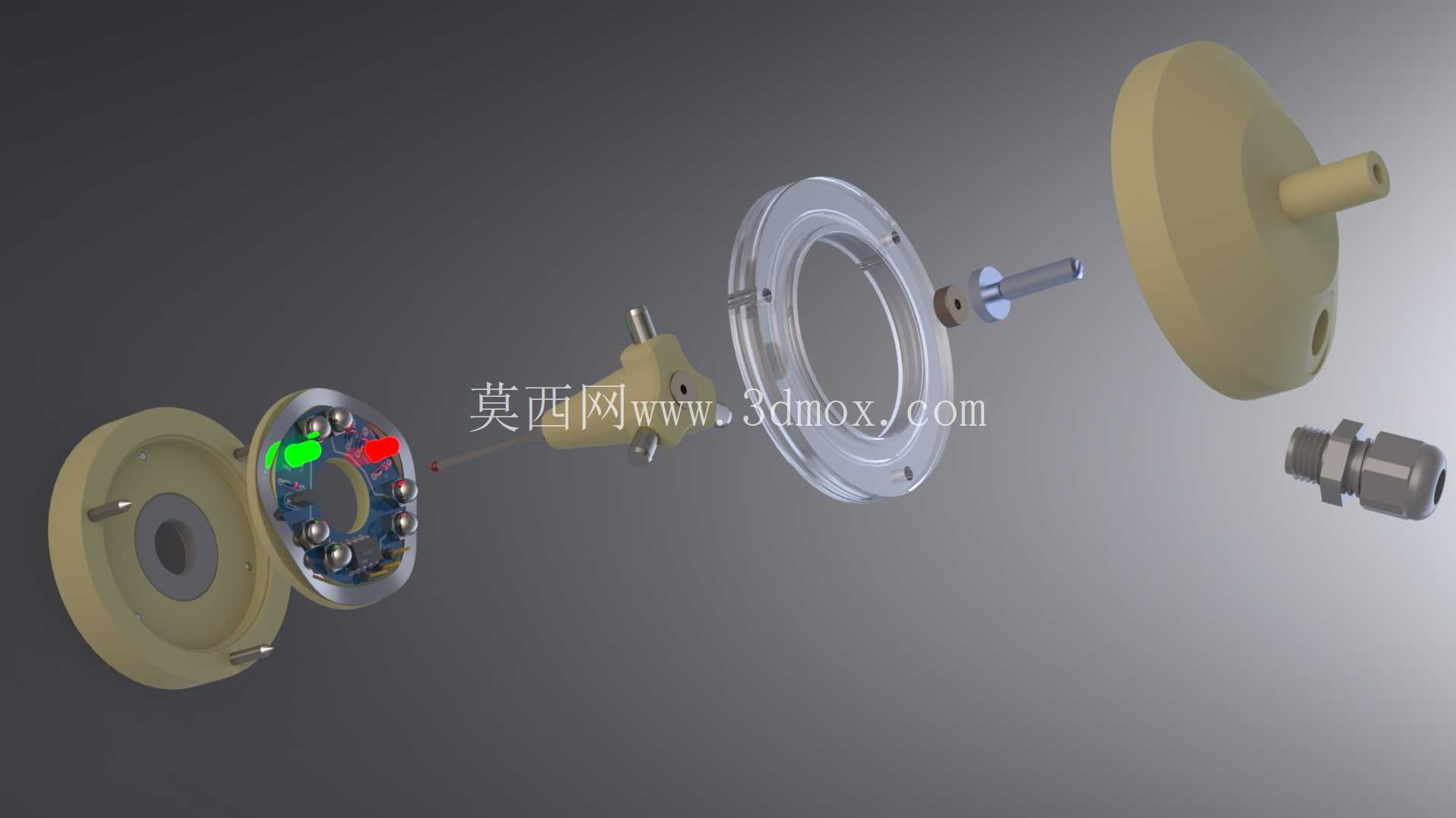

　　这款接触式探针主要适配常规数控加工设备的主轴安装场景，可用于工件原点定位、加工面轮廓度检测、毛坯余量找正等机加工环节的实操需求，区别于市售全金属商用测头，该结构采用3D打印成型件与标准商用零件组合的设计思路，在满足基础检测功能的前提下，大幅降低了小批量试制、个人机加工场景下的测头使用成本。从结构组成来看，整套探针分为基座连接段、滚珠复位机构、测针触发段三个核心部分，基座端采用与主轴锥孔/夹头适配的圆柱连接柄，可直接装夹在ER夹头或标准钻夹头内，安装时需保证连接柄与主轴回转轴线的同轴度控制在0.02mm以内，避免旋转过程中出现偏摆影响触发精度。

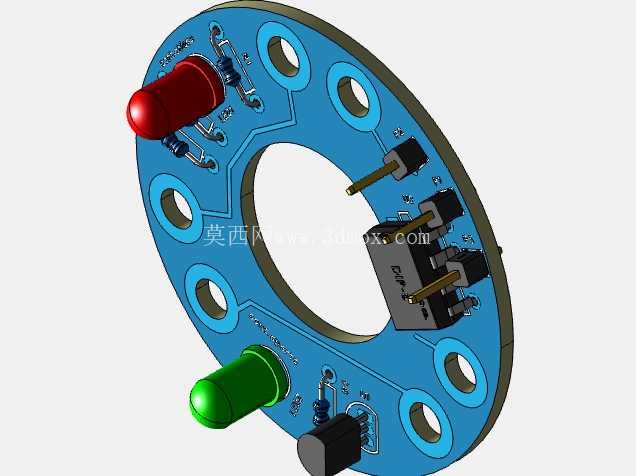

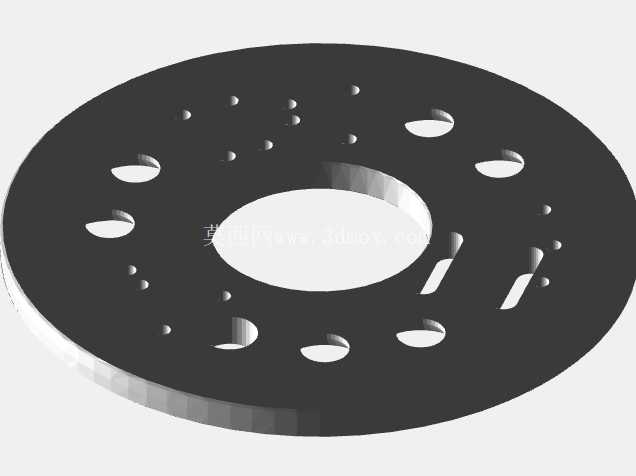

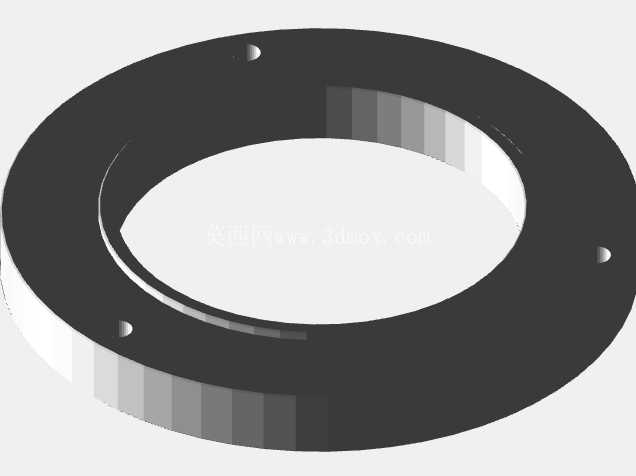

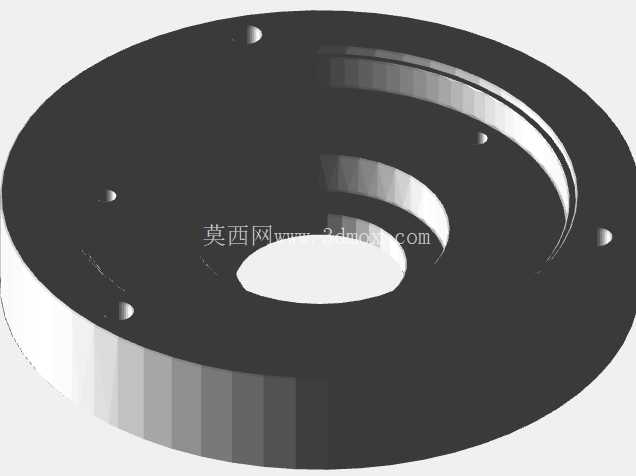

　　中间的复位机构采用环形均匀排布的钢珠配合弹性压圈实现测头的多方向触发复位，当测针接触工件表面产生微小位移时，钢珠会脱离原有定位槽产生通断信号，可适配绝大多数数控系统的高速输入口实现触发信号采集，复位弹簧的预紧力可通过端盖的螺纹旋合深度进行调整，适配不同进给速度下的触发灵敏度需求，避免快速移动时的误触发问题。3D打印的结构件主要承担外壳支撑、端盖定位、测针导向的作用，打印时需选用具备一定刚度与耐磨性能的工程塑料，避免长期使用出现配合间隙，所有打印件的安装配合面均预留0.1mm的装配公差，可通过砂纸打磨或丙酮熏蒸的方式实现与金属标准件的顺畅装配，无需额外进行精密机加工。

　　安装边界方面，整套探针装配完成后的总长度需控制在主轴端面到工件安全距离的范围内，最大回转直径不超过所适配夹头的最大夹持直径，避免加工过程中与工件或夹具产生干涉，测针伸出端的长度可根据实际加工的型腔深度进行调整，更换不同长度的标准测针即可实现深腔位置的检测需求，无需改动主体结构。实际使用过程中，该探针可替代传统的机械寻边器完成工件X/Y轴原点的快速找正，也可在Z轴方向完成对刀操作，触发重复定位精度可控制在0.05mm以内，能够满足常规非金属加工、软金属开粗加工的精度需求，不建议用于高精度模具精加工的尺寸检测场景。

　　设计过程中优先考虑了零件的易加工性与易装配性，所有3D打印零件均采用无支撑的打印摆放角度，减少后处理工作量，商用零件全部选用市售标准件，包括标准钢珠、压缩弹簧、紧固螺丝、成品测针，用户无需定制特殊零件即可完成整套探针的组装，组装过程仅需内六角扳手、镊子等常规工具，单套组装时间可控制在30分钟以内。结构上还预留了信号走线的通孔，可直接将触发信号线从主轴内部走线连接到数控系统的信号接口，避免走线外露在加工过程中被切屑刮断，外壳部分设计有环形的密封槽，可粘贴薄橡胶圈实现基础的防尘防切削液能力，减少加工过程中切屑进入内部机构导致的复位卡顿问题。针对3D打印零件的刚度不足问题，在受力较大的连接柄位置设计了金属衬套的安装位，可压入标准铜套提升装夹刚度，避免长期装夹出现磨损导致的同轴度偏差，端盖位置设计有对称的扳手卡口，可使用普通扳手拧紧，无需定制专用拆装工具。
