大功率CC/CV降压DC-DC转换器结构设计

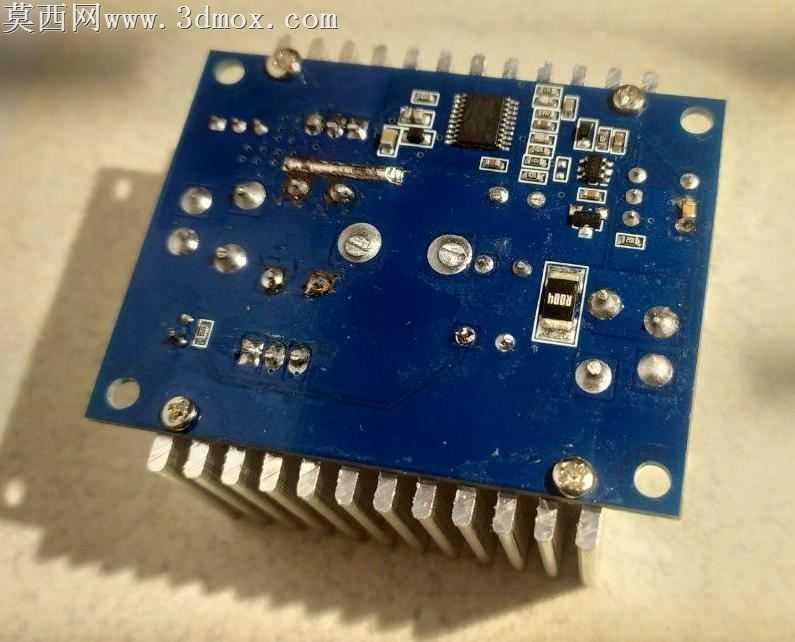

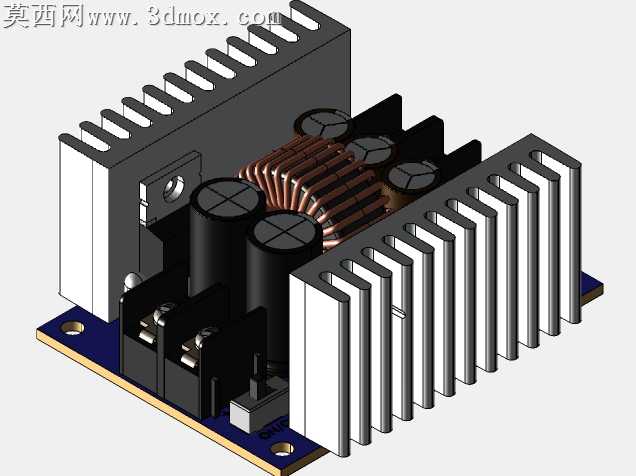

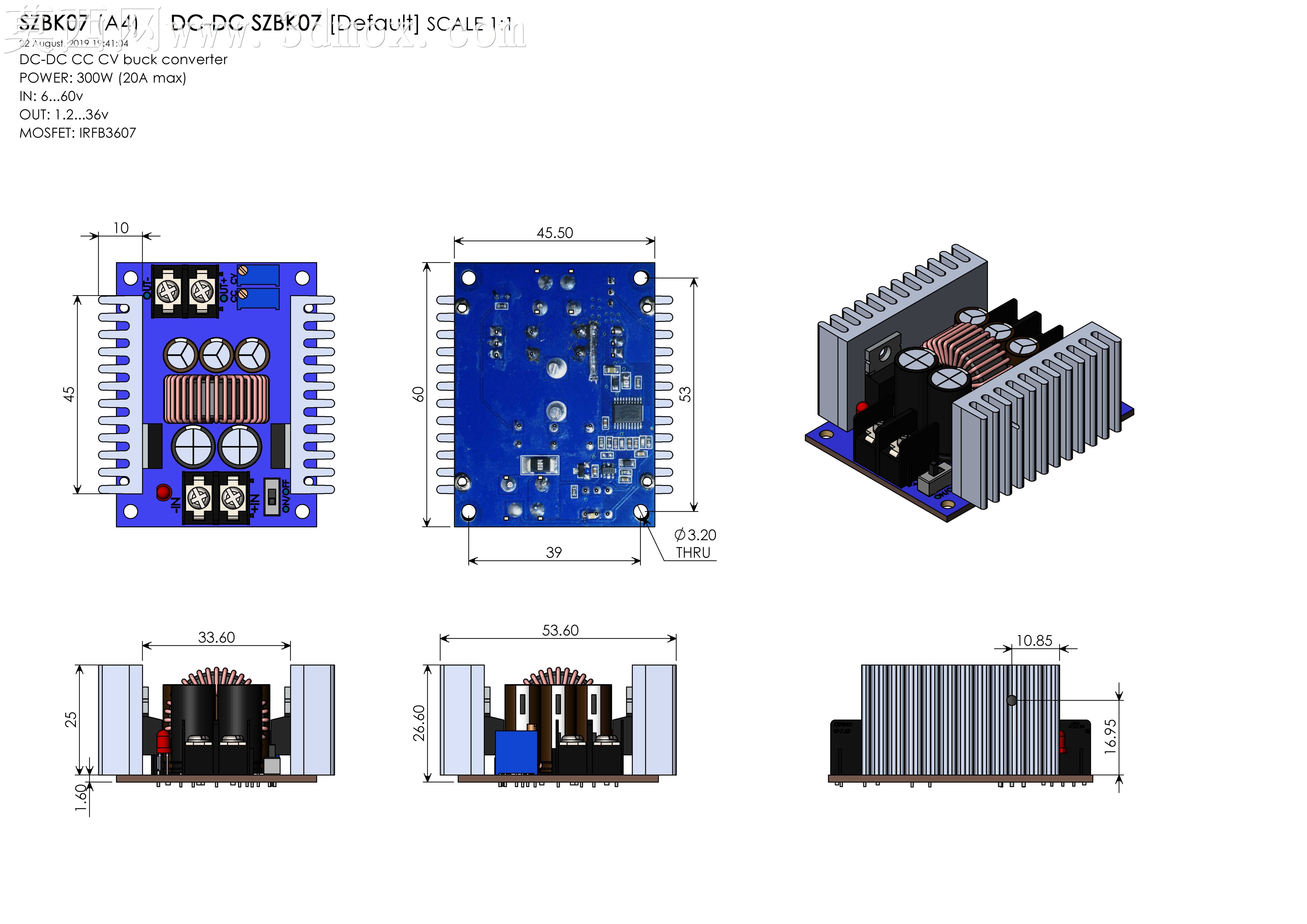

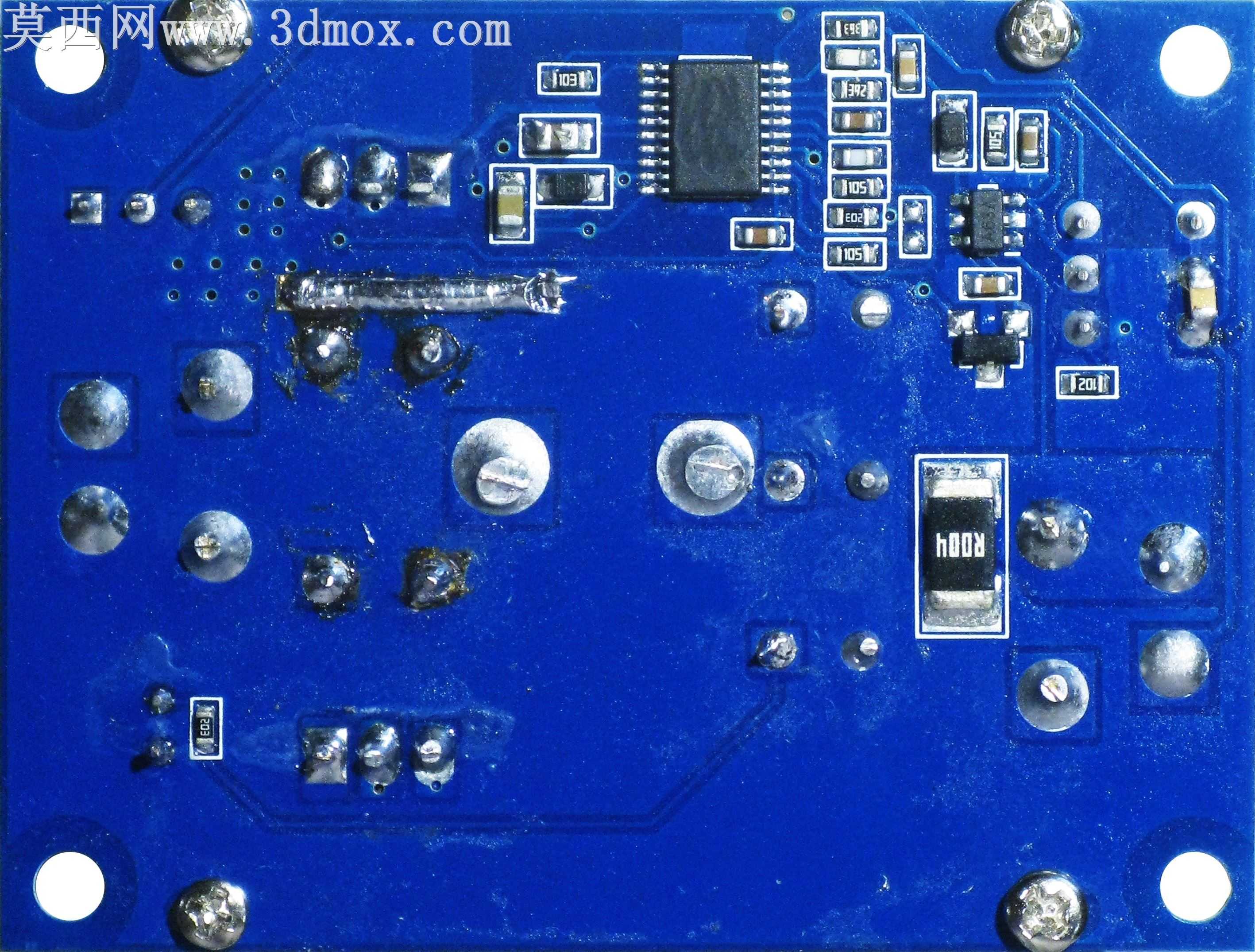

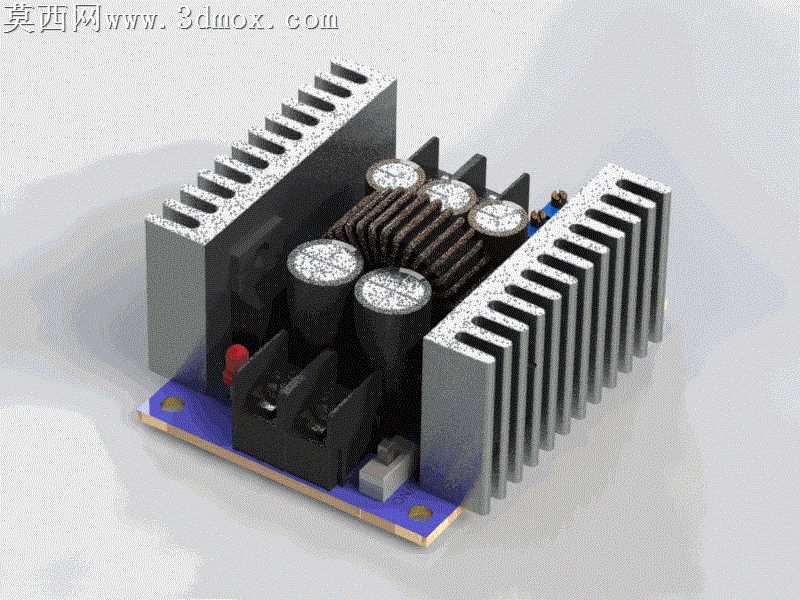

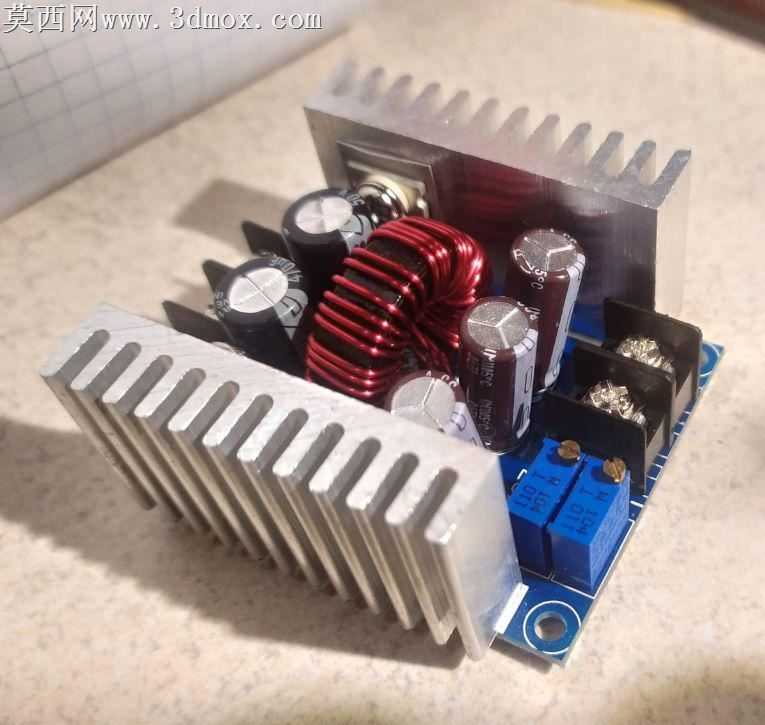

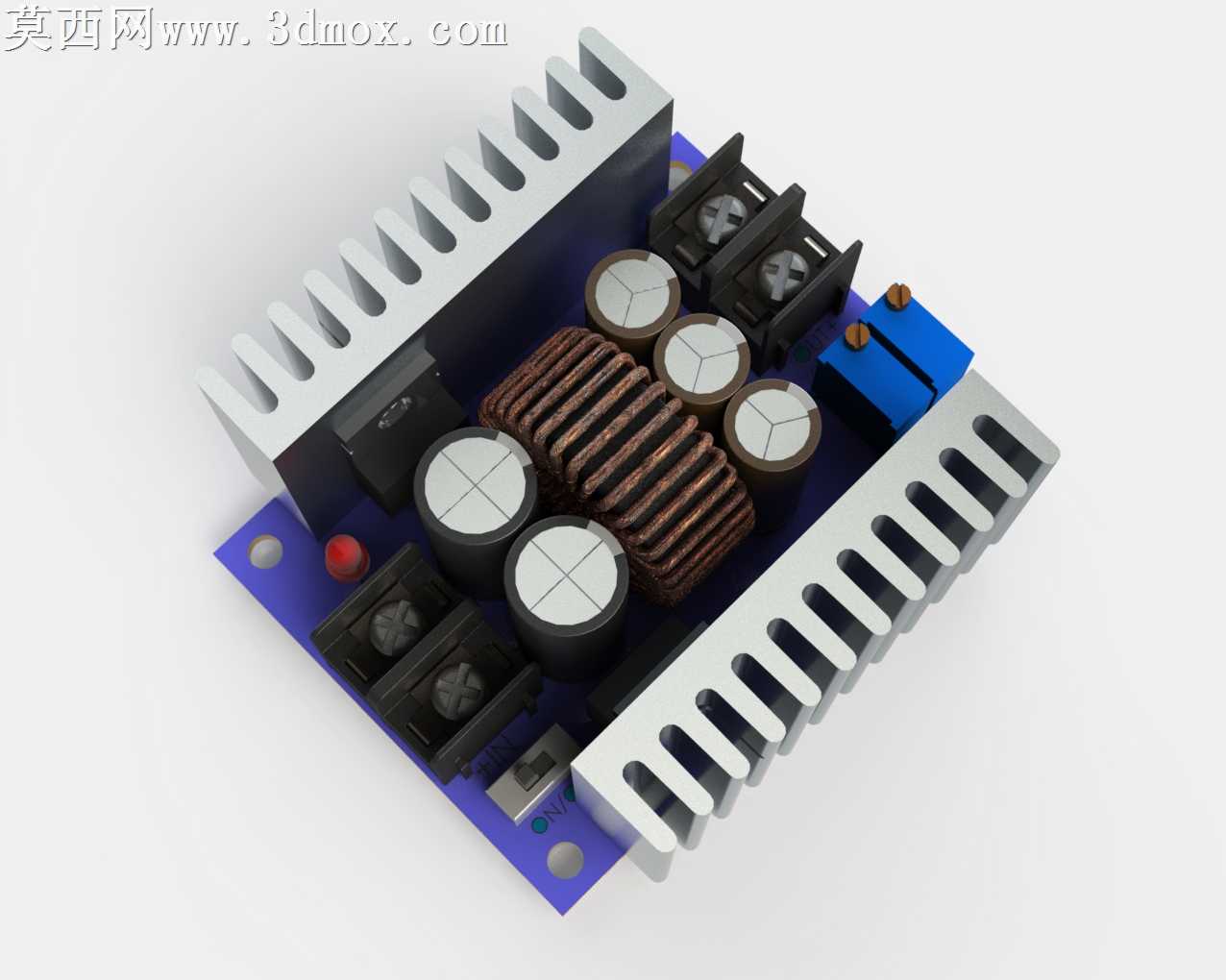

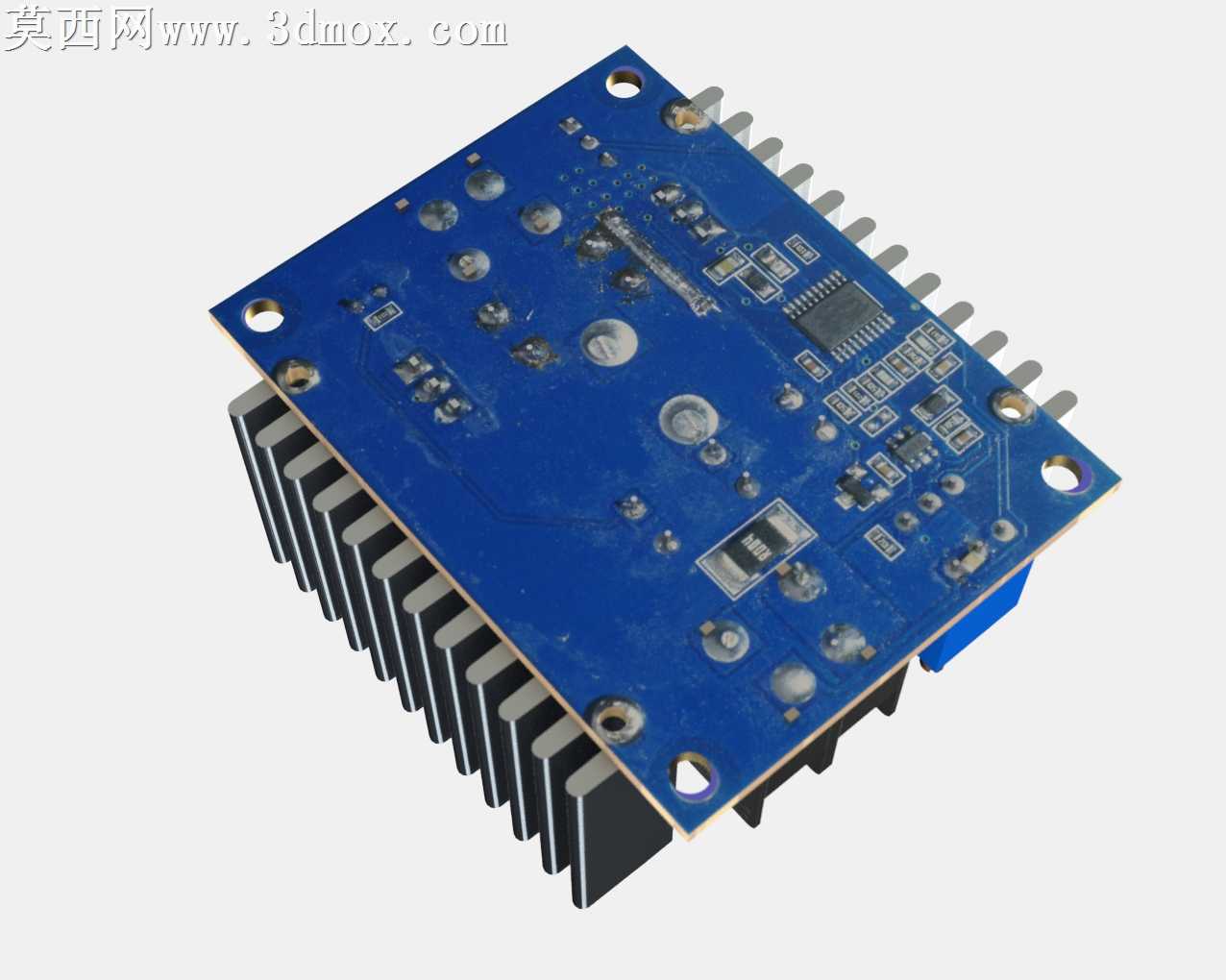

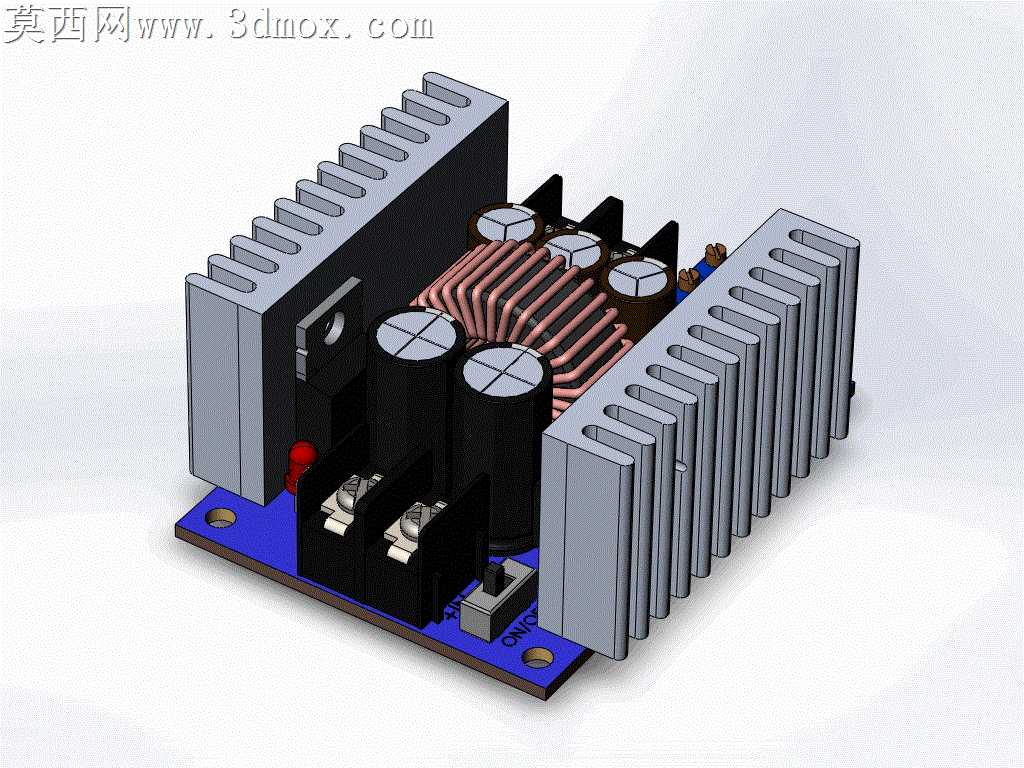

本作品为大功率DC-DC降压转换器的三维建模设计，建模过程中严格还原实物的结构布局与部件特征，整体以蓝色PCB基板为承载底座，所有元器件按照实际电路排布逻辑完成装配定位。建模阶段优先梳理模块的核心功能部件：两侧对称布置的铝制挤压散热片采用鳍片式结构设计，建模时精准还原每一片散热鳍片的厚度、间距与倾斜角度，通过赋予磨砂铝合金材质，还原金属散热件的哑光金属质感，散热片通过螺丝固定位与PCB基板连接，还原实物可更换更大规格散热片的结构特性，未采用焊接固定的结构设计，预留了后期散热升级的装配空间。核心功率部分的建模还原了多组大容量电解电容的圆柱外形、顶部防爆压痕与引脚结构，电容外壳赋予黑色哑光塑料材质，顶部银色标识区域做了细节还原；多组铜质电感线圈采用逐圈缠绕的建模方式，还原紫铜材质的金属光泽与线圈排布的规整感，清晰呈现功率回路的走线布局。接线端子部分还原了螺丝锁紧式接线柱的结构，包含金属接线夹、绝缘底座与锁紧螺丝的细节，端子旁的红色电源指示灯、小型拨动开关均按照实物尺寸完成建模，指示灯赋予半透明红色塑料材质，开关部分还原拨杆的活动结构示意。PCB基板表面还原了丝印层的标识细节，基板赋予蓝色阻焊层的哑光材质，焊盘位置做了金属锡面的质感处理。渲染阶段采用柔和的工作室环境光，通过多角度打光突出散热片的金属层次感、铜线圈的金属反光与电容的哑光质感，清晰呈现各部件的装配关系与结构细节。设计过程中参考实物的功能特性，该模块为CC/CV buck架构，支持6-60V宽范围输入、1.2-36V可调输出，可在20安培电流工况下承载最高300瓦的功率输出，建模时重点突出大电流工况下的散热结构设计逻辑，清晰展示功率器件与散热件的贴合装配关系，底部焊接部分做了简化处理，以底图参考的方式呈现，整体模型完整还原了该大功率电源转换模块的外观结构与核心部件布局，可用于电源模块结构参考、散热设计分析与电子电路相关的三维展示场景。
