适配USB-C接口iPhone的FLIR热像仪连接支架

　　这款适配结构的核心应用场景，集中在外业电力巡检、建筑暖通漏点排查、电子设备主板维修这类需要手持热成像仪搭配智能手机完成实时画面回传、数据标注存储的作业环节，解决了接口迭代后原有热成像配件无法直接匹配新款USB-C接口iPhone的实际使用痛点。不少一线作业人员此前采购的FLIR One Pro热像仪采用Lightning接口设计，在更换搭载USB-C接口的iPhone后，原有直插式连接方式完全失效，若重新购置USB-C版本的热像仪会产生数千元的额外设备投入，而单纯用转接线直连又存在接头受力过大、设备晃动脱落、转接线弯折损耗快的问题，这款支架就是针对这一实际使用缺口开发的固定结构。

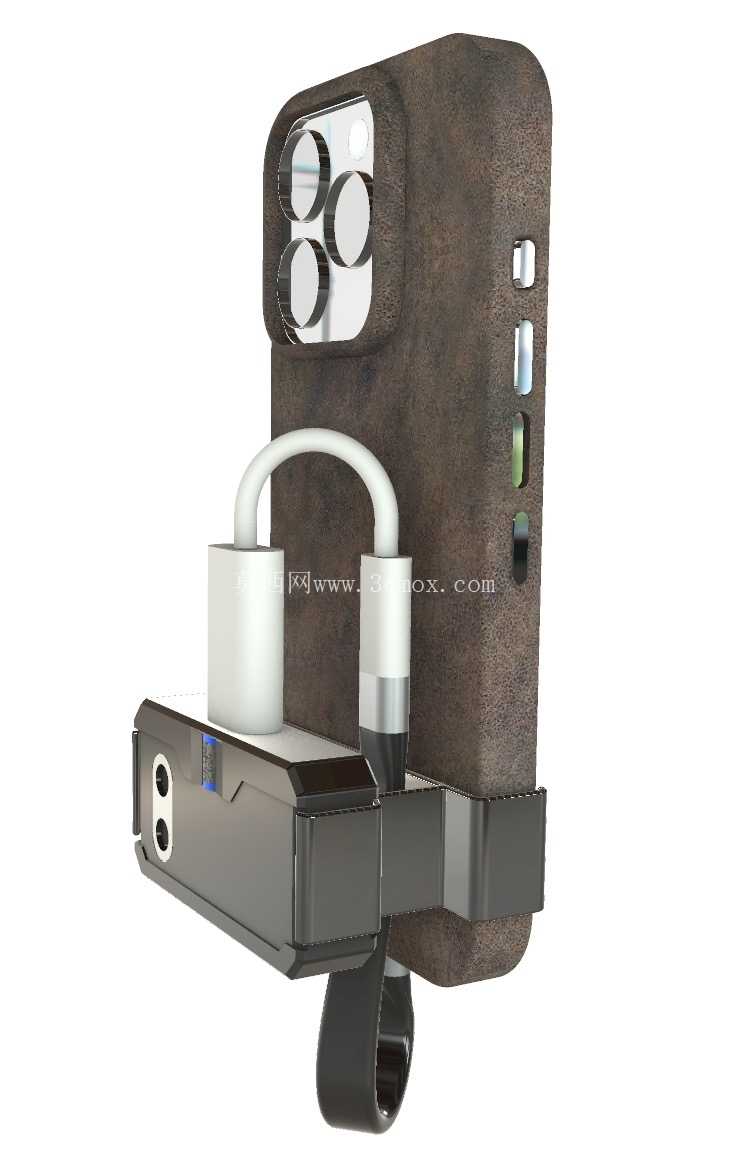

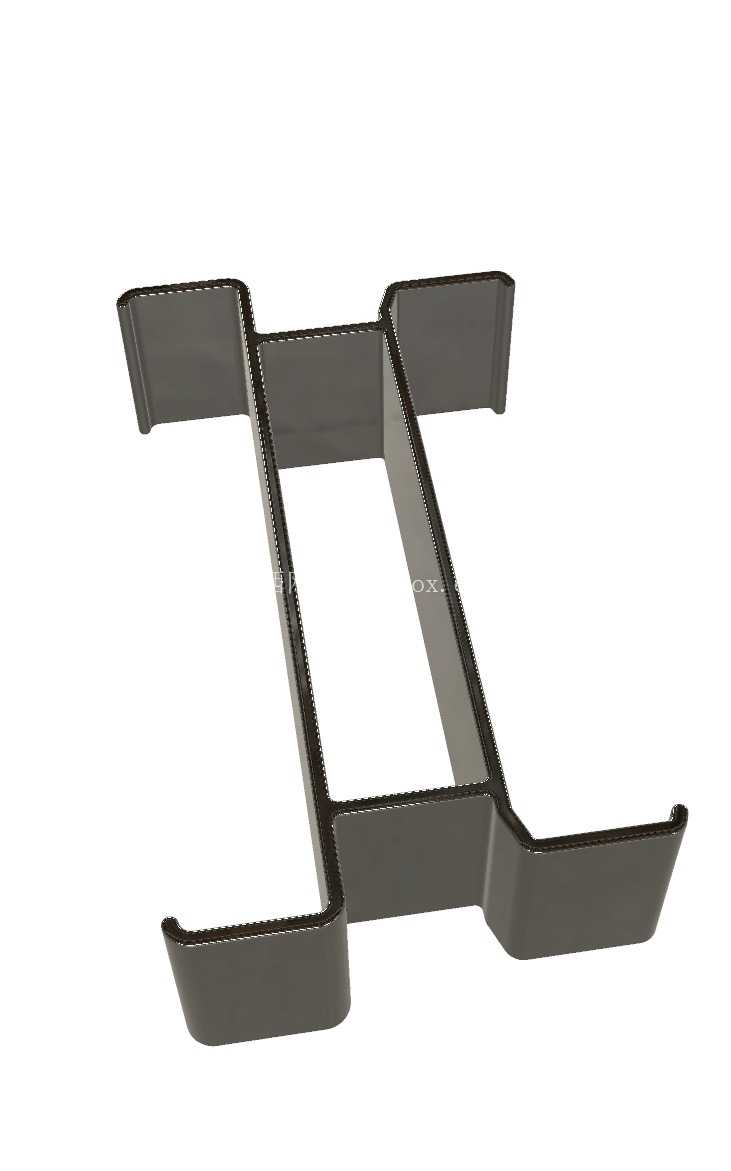

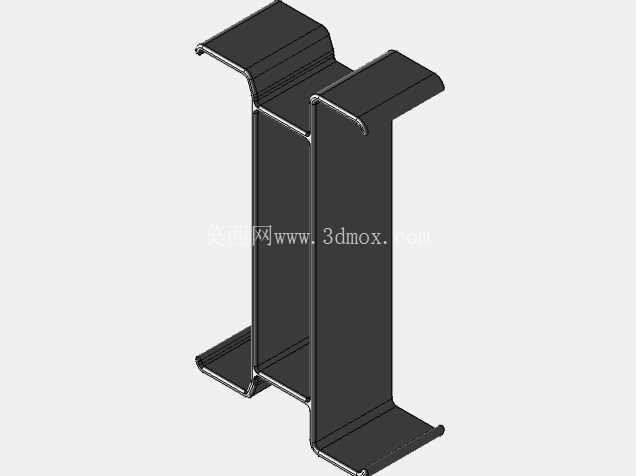

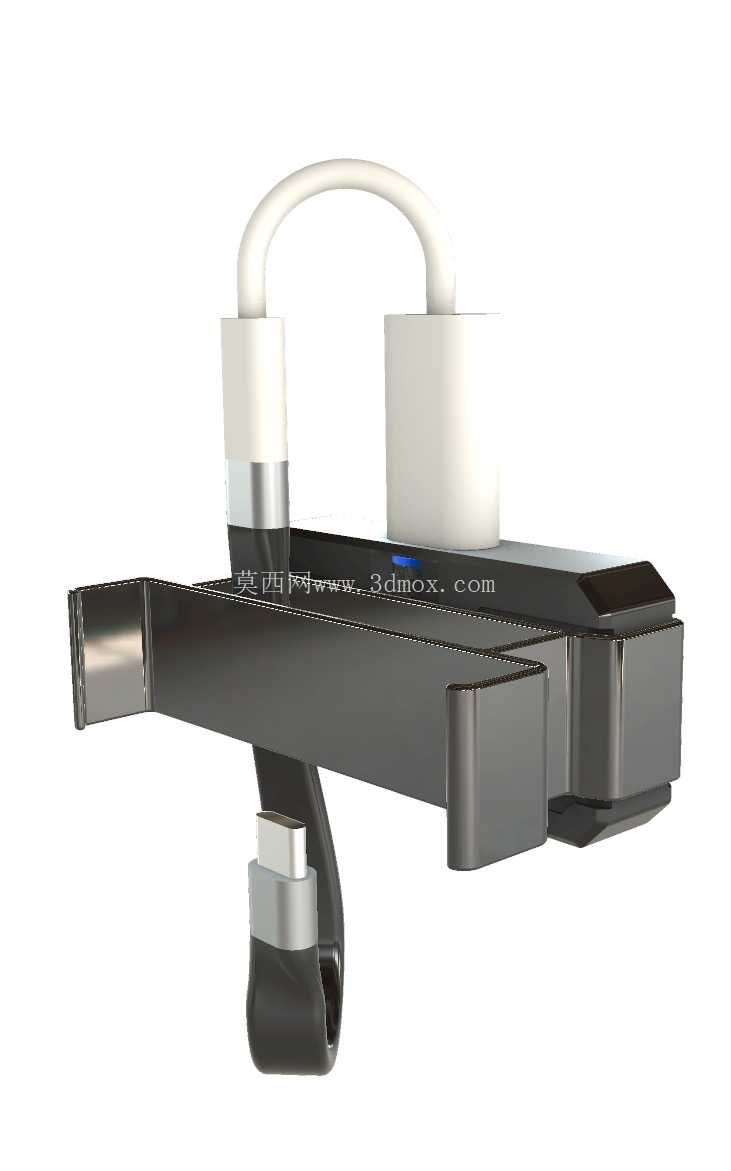

　　从功能特性来看，支架整体采用环抱式固定逻辑，一侧设置与FLIR One Pro热像仪机身轮廓完全贴合的卡槽，卡槽边缘做了0.3mm的让位倒角，既可以保证热像仪卡入后无松动窜动，也不会刮蹭热像仪的外壳涂层与镜头边缘；另一侧设置与手机侧边弧度匹配的压合固定结构，固定压块内侧贴有1mm厚的硅胶缓冲层，避免硬质塑料直接接触手机中框造成掉漆或压痕。支架中间预留了规整的走线空间，可容纳苹果原装USB-C转Lightning适配器、10cm长度的USB-C公对母延长线的完整走线，走线槽深度设置为4.2mm，刚好可以容纳线材与适配器的整体厚度，不会出现线材被挤压变形、接头处受力弯折的情况。

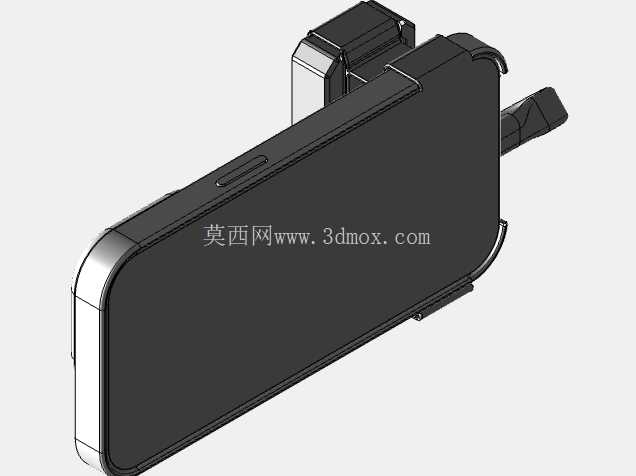

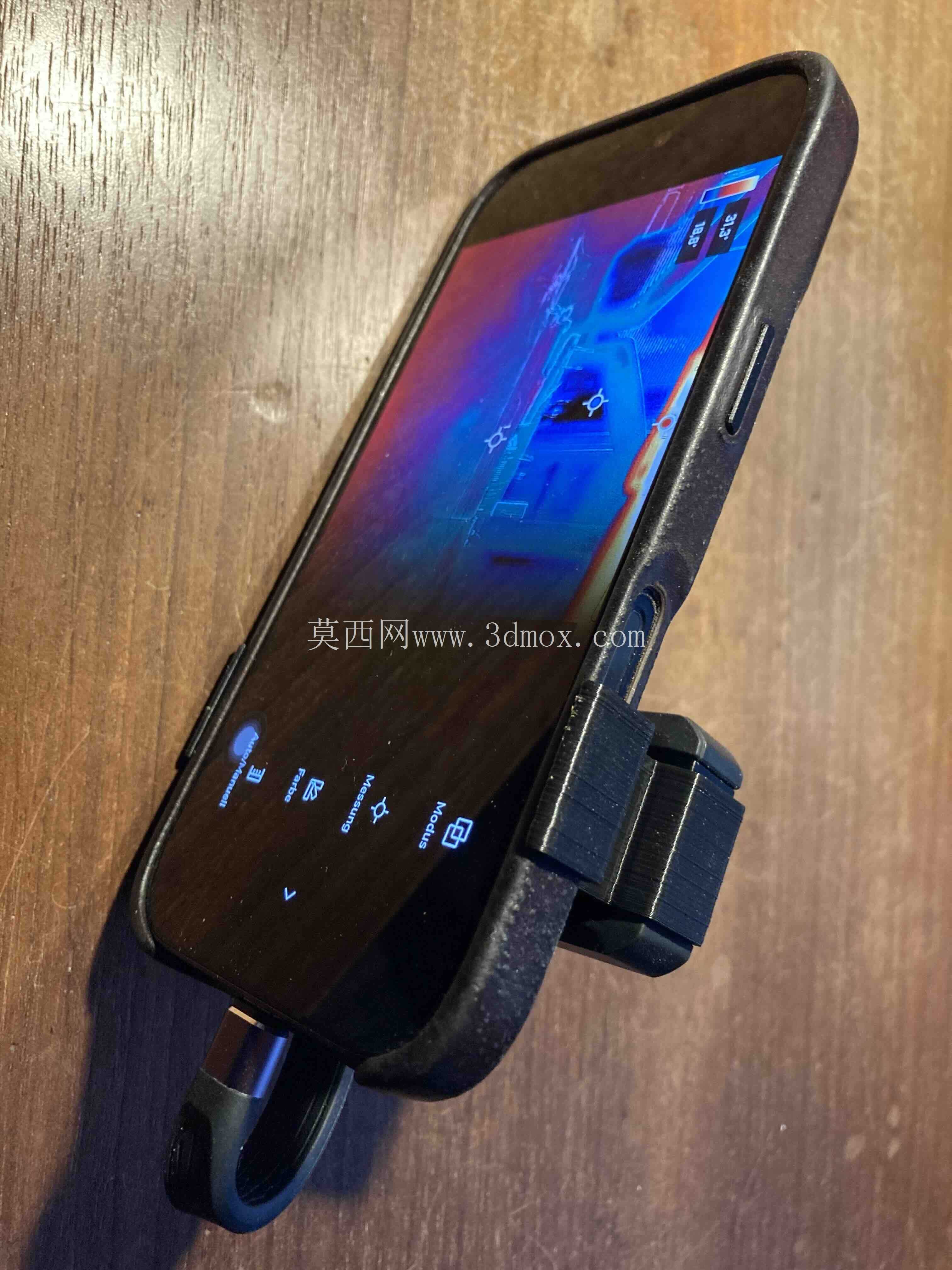

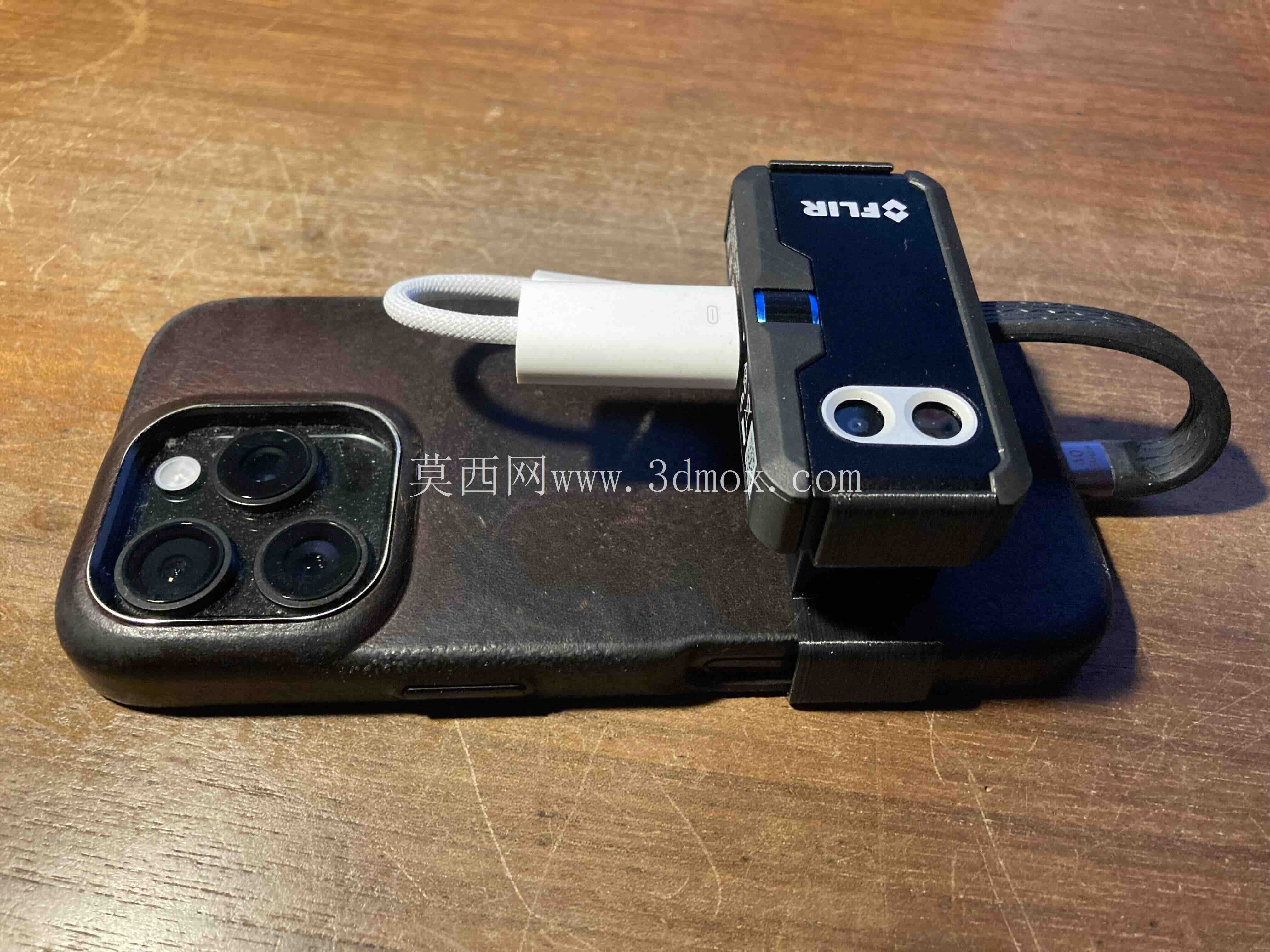

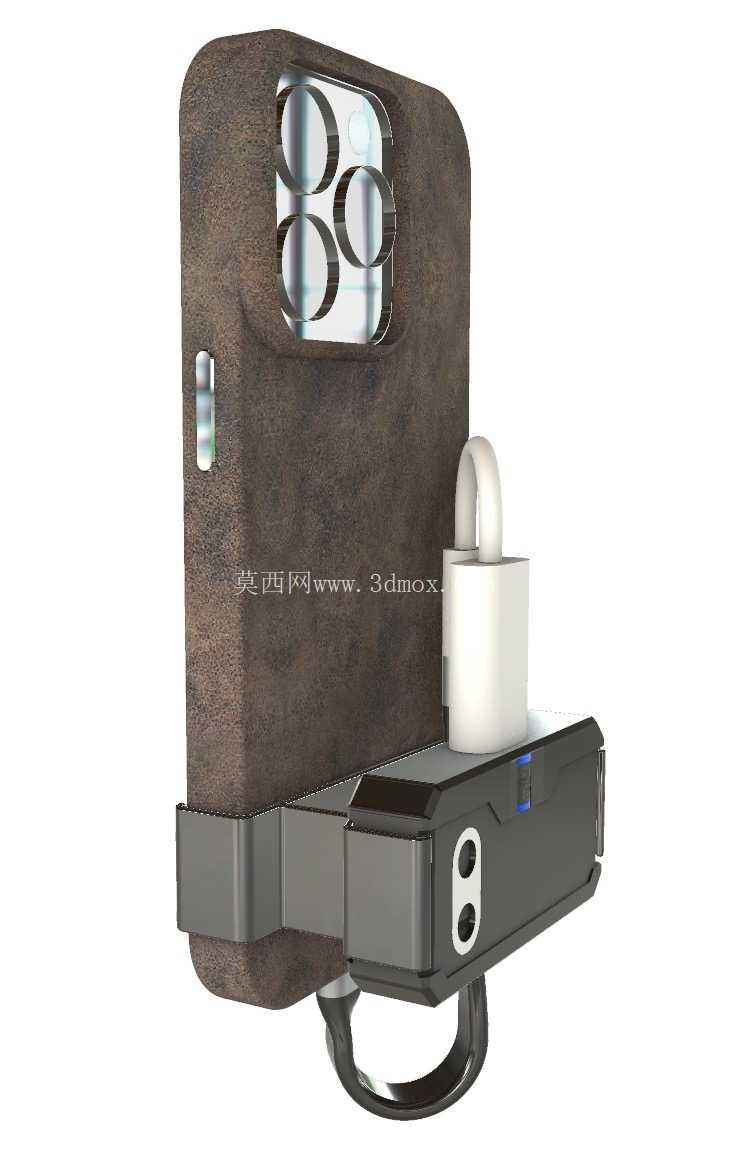

　　设计过程中重点考量了安装边界的适配范围，手机固定位的可调节宽度覆盖62mm到78mm区间，能够适配不同厚度手机壳加装状态下的USB-C接口iPhone，不会出现带壳后无法卡入的问题；热像仪固定位的尺寸严格匹配FLIR One Pro的机身公差，卡槽的定位凸点刚好对准热像仪侧面的装配凹槽，安装时无需反复对位，顺着卡槽推入即可到达准确位置，此时热像仪的镜头中心与手机后置摄像头模组的中心水平偏差控制在2mm以内，不会出现热成像画面与手机可见光画面错位过大、后期融合校准难度高的问题。支架底部还设置了一个直径12mm的标准脚架接孔，可搭配小型桌面三脚架或手持稳定器使用，满足长时间定点测温作业的固定需求。从结构受力角度分析，支架的受力筋厚度设置为2.5mm，在手机与热像仪同时安装的状态下，整体形变量控制在0.1mm以内，不会出现长期使用后支架断裂、固定位松弛的问题；走线槽的转角处全部做了R2的圆角过渡，避免线材外皮被硬质棱角长期摩擦出现破损。实际使用时，作业人员只需先将转接头与延长线预先连接到位，卡入支架的走线槽内，再分别将热像仪与手机卡入对应固定位，插紧接头即可完成装配，整个装配过程无需额外工具，单手即可在10秒内完成拆装，不会影响外业作业的转场效率。

　　相较于市面上通用的手机热像仪固定夹，这款支架专门针对FLIR One Pro的机身轮廓与USB-C转Lightning的转接场景做了定制化的让位设计，不会出现通用夹具遮挡热像仪测温镜头、压住手机侧键的问题，固定后的整体重心落在手机宽度方向的中心线上，单手持握时不会出现一侧偏重、长时间握持手腕酸痛的问题。在户外低温作业环境下，支架选用的耐低温工程塑料材质可以在-10℃到45℃的温度区间内保持结构强度，不会出现低温脆裂、高温软化的问题，适配不同作业场景的环境耐受需求。
