Selectrix手持式控制器立式安装固定支架

　　在工业控制现场的工位布局中，手持式操作终端的收纳与固定一直是容易被忽略但直接影响操作效率的细节，Selectrix Control Handy 66815手持式控制器配套的这款立式支架，正是针对这类现场需求完成的结构设计。从实际应用场景来看，这类手持控制器多用于轨道交通信号调试、小型设备参数调校、产线工位临时操作等场景，操作人员往往需要在站立作业时频繁取放控制器，若没有专用固定位，控制器随意放置在操作台面上容易被工件磕碰、被线缆拖拽掉落，甚至出现误触按键的风险，这款支架的核心作用就是在站立操作的工位区域为控制器提供稳定的放置点位，让操作人员取放顺手，同时避免设备随意放置带来的损坏风险。

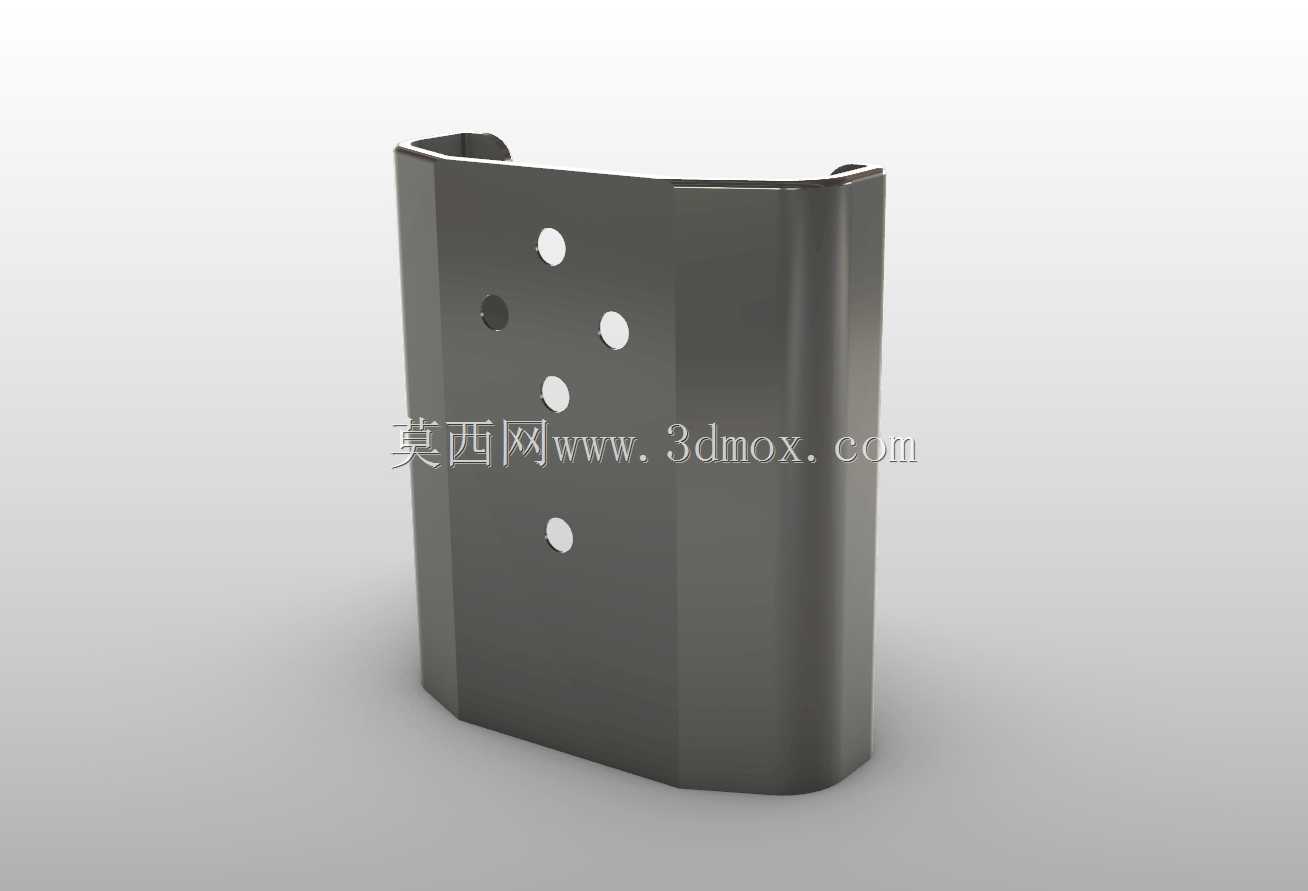

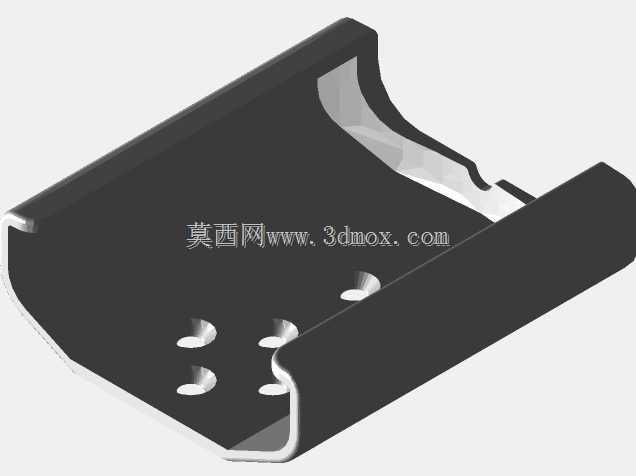

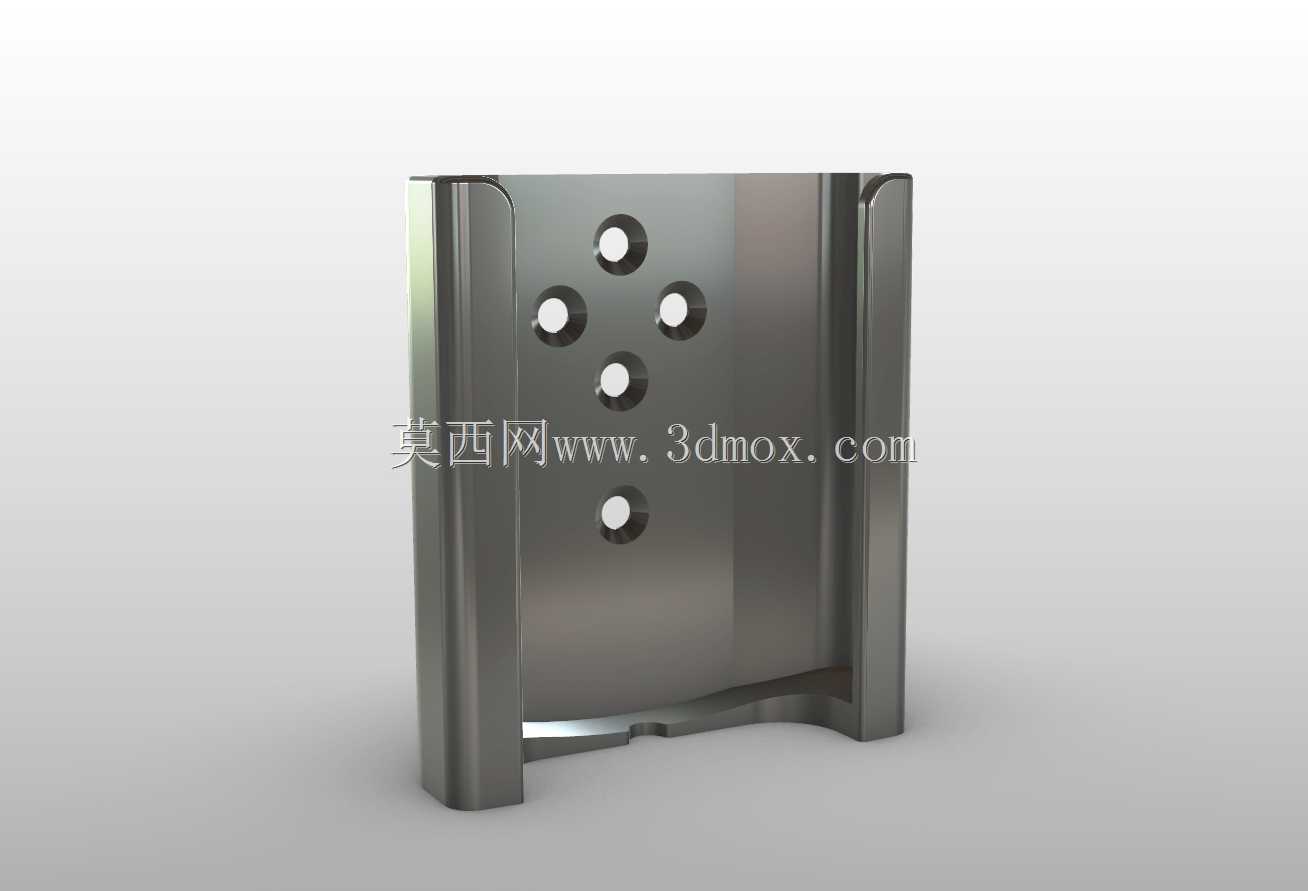

　　从功能特性来看，这款支架采用立式承托结构，两侧设置对称的竖向限位卡脚，卡脚的高度刚好覆盖控制器下部的握持区域，不会遮挡控制器上部的操作按键与显示区域，放置时只需将控制器顺着两个卡脚之间的导向空间竖直放入即可，卡脚内侧做了微小的导向斜角，即使操作人员视线不聚焦在支架上，凭手部触感也能顺利将控制器放入卡位，取用时直接向上抽出即可，没有额外的锁扣结构，完全适配高频次取放的操作节奏。支架底部为平整的安装基面，可通过螺栓固定在操作面板立面、工位侧边立柱或者站立式操作台的边缘位置，安装基面的孔位间距适配常规的工业面板安装孔距标准，不需要额外做安装孔位的二次加工，降低现场安装的改造成本。

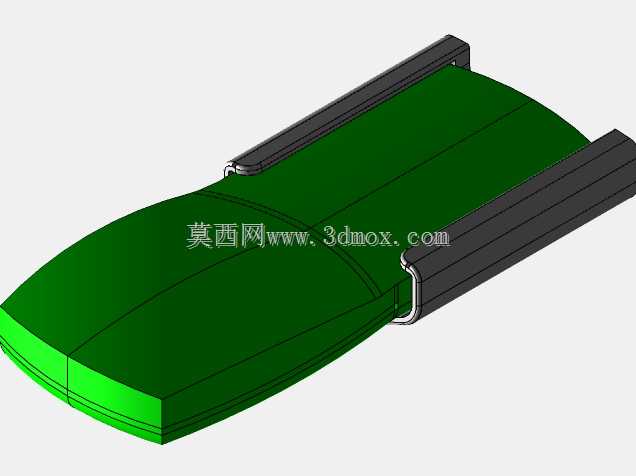

　　从设计思路来看，这款支架没有采用全包式的包裹结构，而是做了最小化的限位设计，一方面是减少支架本身的材料用量，降低制造成本，另一方面是尽可能减少支架与控制器表面的接触面积，避免长期接触磨损控制器的外壳漆面，同时开放式的结构也不会遮挡控制器表面的标识与状态指示灯，控制器放置在支架上时，操作人员依然可以直观看到设备的运行状态指示灯，不需要拿起设备就能确认基础工作状态。支架的主体承托面做了与控制器背部弧度完全匹配的曲面造型，控制器放入后，背部曲面与支架承托面完全贴合，受力均匀，不会出现局部应力集中导致的外壳变形，即使长期放置也不会在控制器外壳上留下压痕。两侧的卡脚采用了略宽于控制器厚度的间隙设计，既保证放入后不会出现横向晃动，又不会因为间隙过小导致卡滞，即使控制器外壳因为长期使用出现轻微的磨损变形，也能顺利放入和取出。

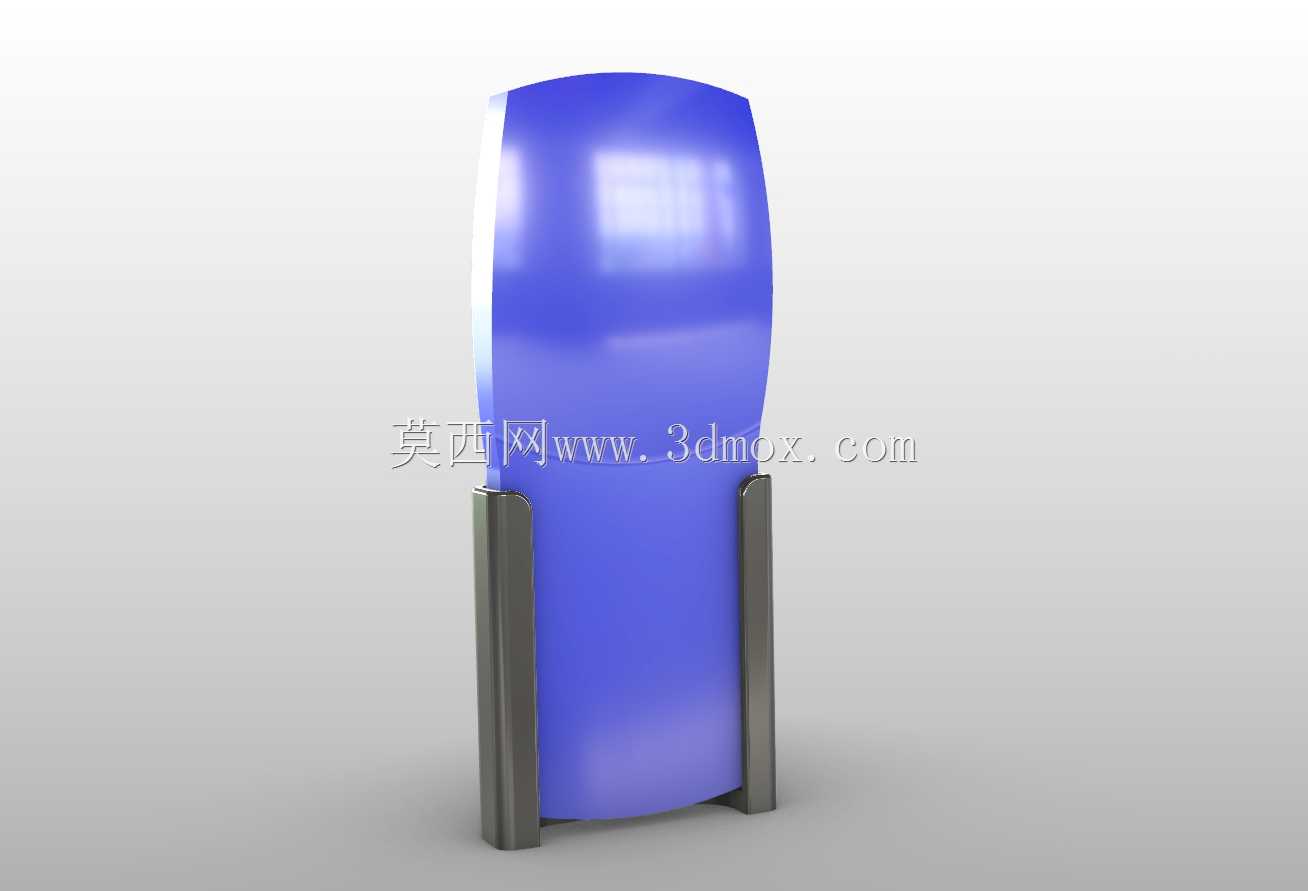

　　从安装边界与尺寸适配来看，这款支架的整体外轮廓宽度略大于控制器本体的最大宽度，突出的卡脚边缘做了圆角处理，避免操作人员取放设备时被锐边划伤，支架的竖向高度控制在控制器总高度的三分之一左右，既保证足够的支撑限位长度，避免设备放置后出现倾斜歪倒，又不会过多占用竖向安装空间，对于安装空间局促的小型操作面板来说，这个尺寸设计可以很好地适配狭窄的安装区域。支架的安装基面厚度经过校核，在采用常规M4螺栓固定的情况下，即使操作人员取放设备时施加一定的侧向力，支架也不会出现变形或者松动，承托面的厚度也做了优化，在保证结构强度的前提下尽可能减小整体厚度，减少支架向外突出的尺寸，避免在工位通道处形成磕碰的突出点。

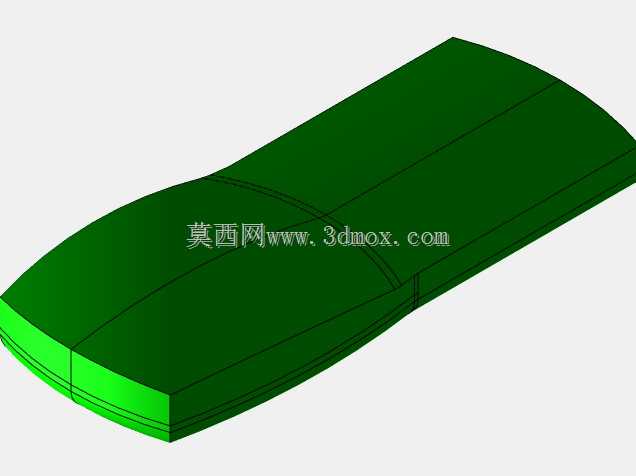

　　在实际的工位布局中，这类支架的安装位置通常选在操作人员站立时手部自然下垂即可触及的高度，不需要抬臂或者弯腰就能完成取放动作，符合人机工程学的操作要求，相比平放式的台面支架，立式安装的支架不会占用操作台的平面空间，可以把宝贵的台面空间留给工件摆放、工具放置等其他操作需求。对于多班次轮换的作业工位来说，固定位置的控制器支架也能形成统一的物品放置规范，避免交接班时出现控制器随意放置、找不到设备的情况，提升现场管理的规范性。从结构建模的角度来看，这款支架的曲面部分完全匹配控制器的外壳曲面数据，在建模过程中需要提取控制器背部的曲面轮廓做偏移贴合，卡脚的位置需要避开控制器侧面的接口与按键区域，保证控制器放入后不会挤压到侧面的接口或者按键，安装孔的位置需要避开内部的走线区域，保证螺栓固定时不会损伤面板后方的线缆。
