USB-C接口iPhone适配FLIR One Pro转接支架

户外电力巡检作业现场，运维人员常需要同时携带手机与红外热像仪完成线路测温、设备隐患排查工作，传统分体携带的方式不仅容易遗漏配件，临时接线使用时也需要双手持握设备，在杆塔、高空作业等场景下操作风险极高。这款适配结构的出现，恰好解决了USB-C接口iPhone与旧款Lightning接口FLIR One Pro热像仪无法直连使用的痛点，让存量热成像配件能够继续适配新款手机，无需额外更换整套热成像采集设备。

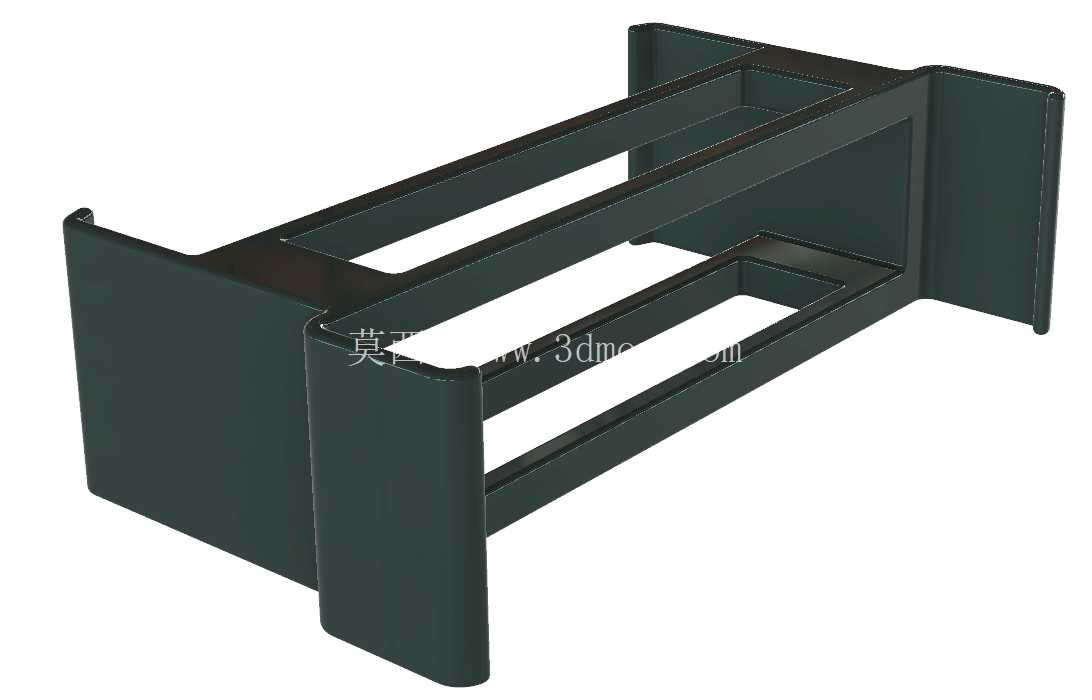

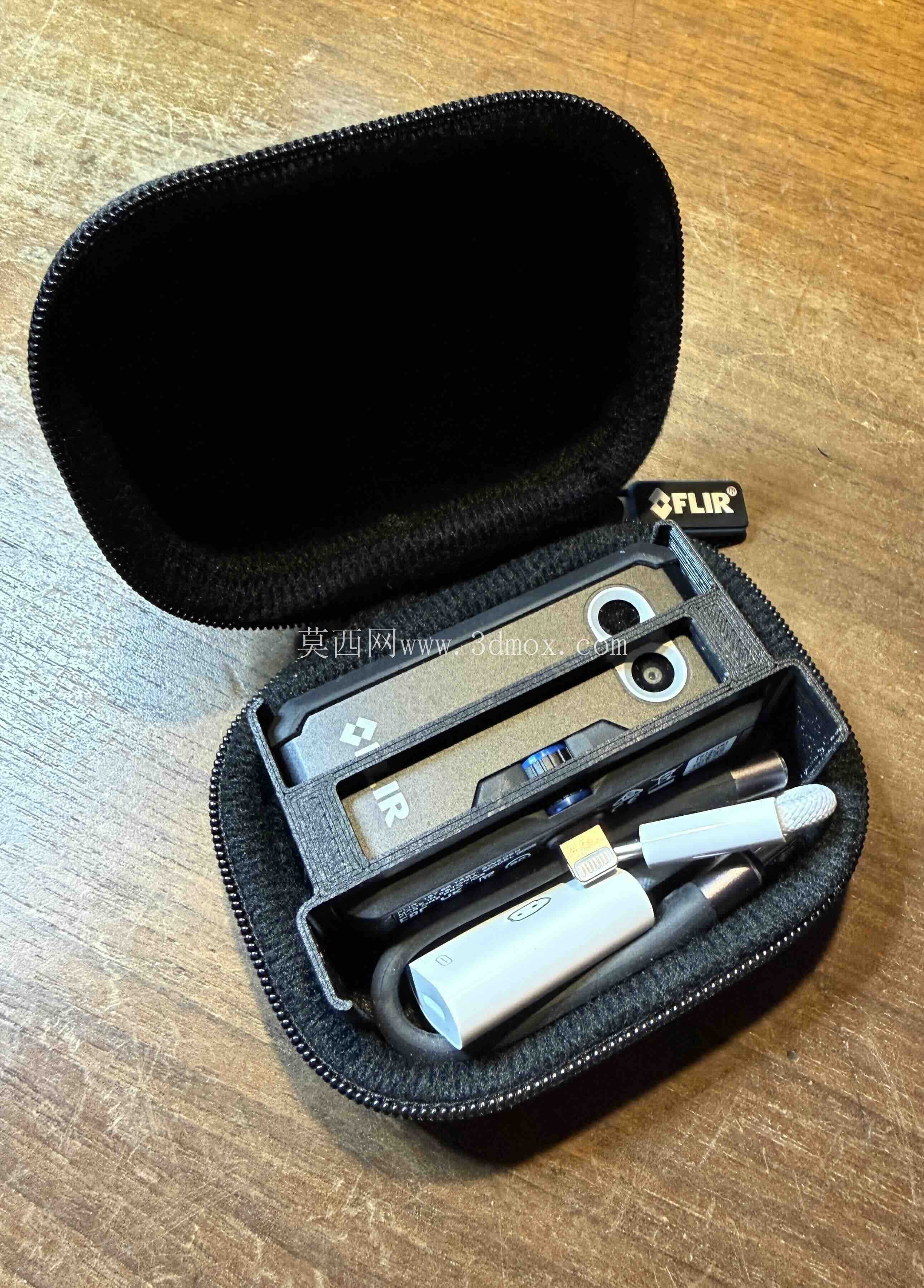

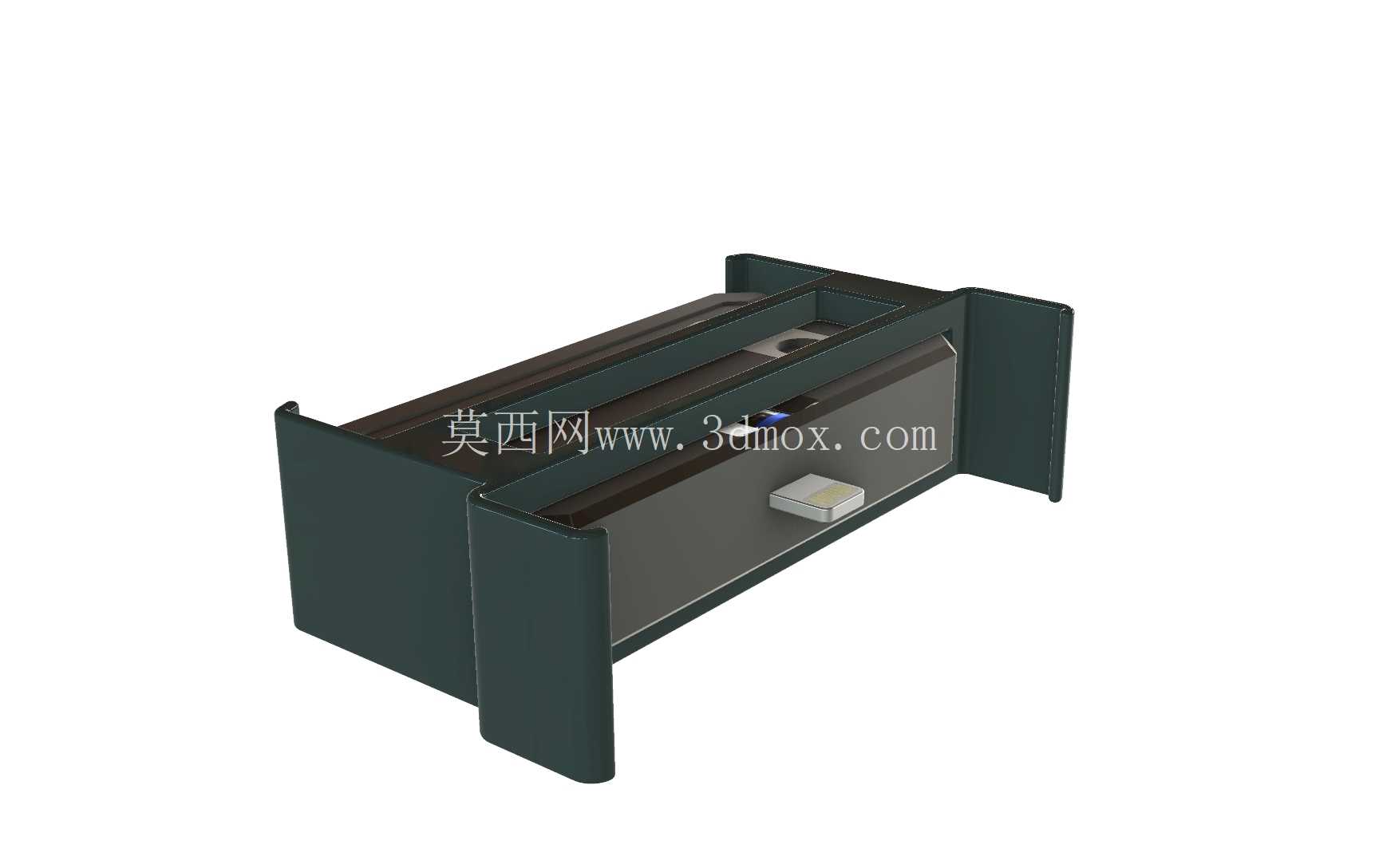

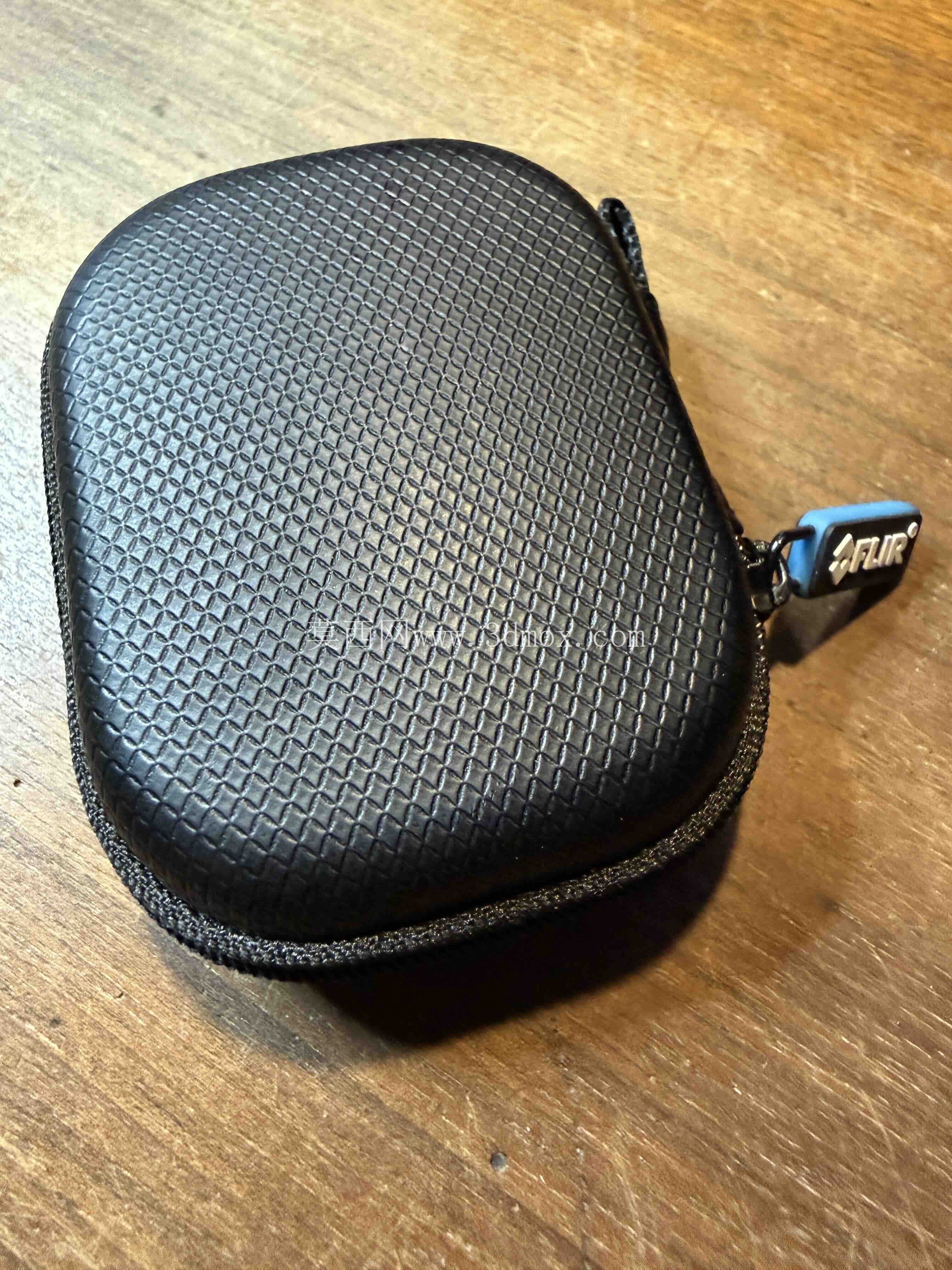

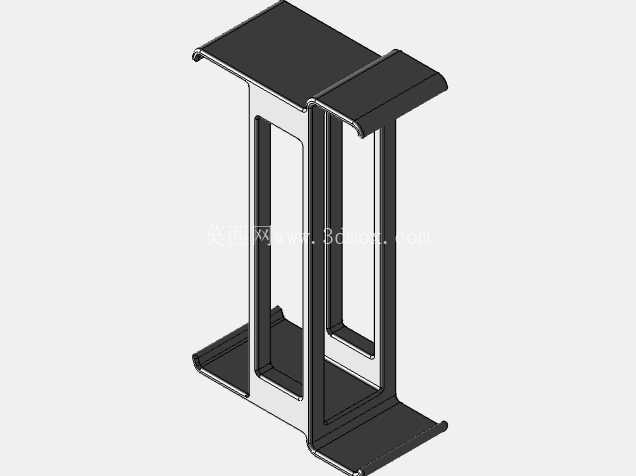

从结构设计逻辑来看，整个适配组件没有采用多余的复杂卡扣结构，主体固定支架采用与FLIR One Pro存储运输箱内部轮廓完全匹配的几何外形，闲置时可以直接将整套组合放入原有热像仪收纳箱中，不会额外占用收纳空间，也不需要单独为适配结构定制新的防护内衬。固定部分采用宽面绑带结构，绑带的张紧范围经过反复调试，既可以牢牢绑定在手机背部不会滑落，又不会因为绑紧力过大挤压手机边框造成按键误触，绑带接触手机的一侧做了微磨砂防滑处理，即使手机套有常规厚度的保护壳也能保证固定可靠性。

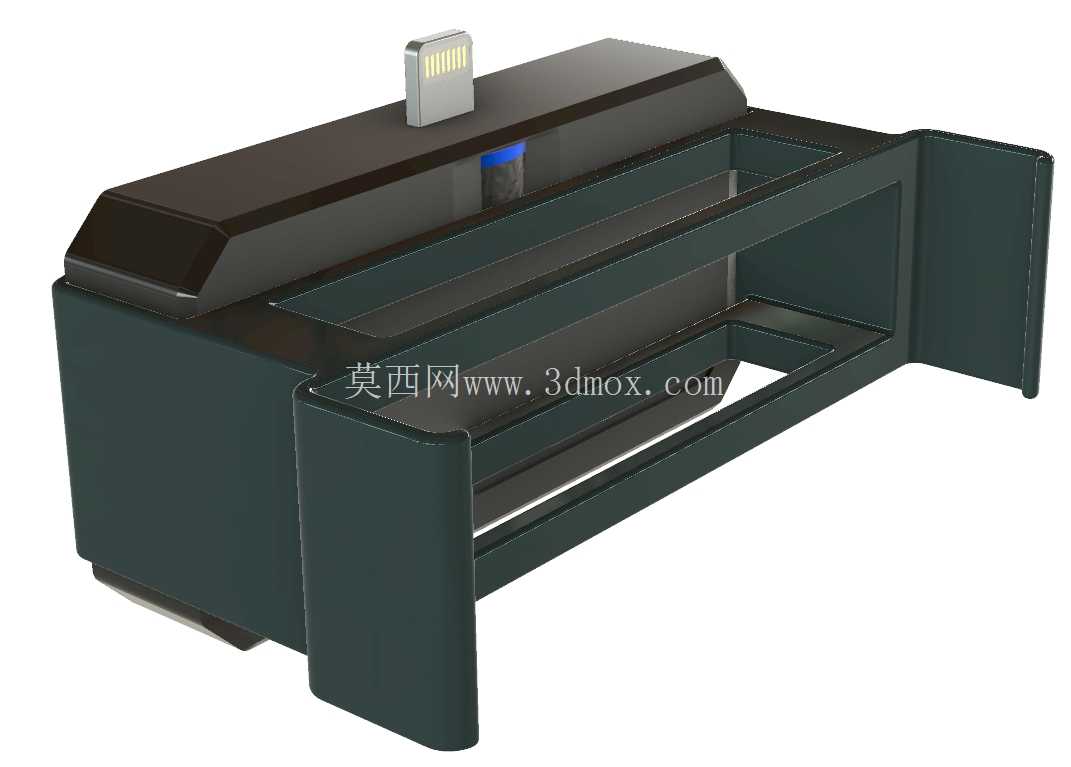

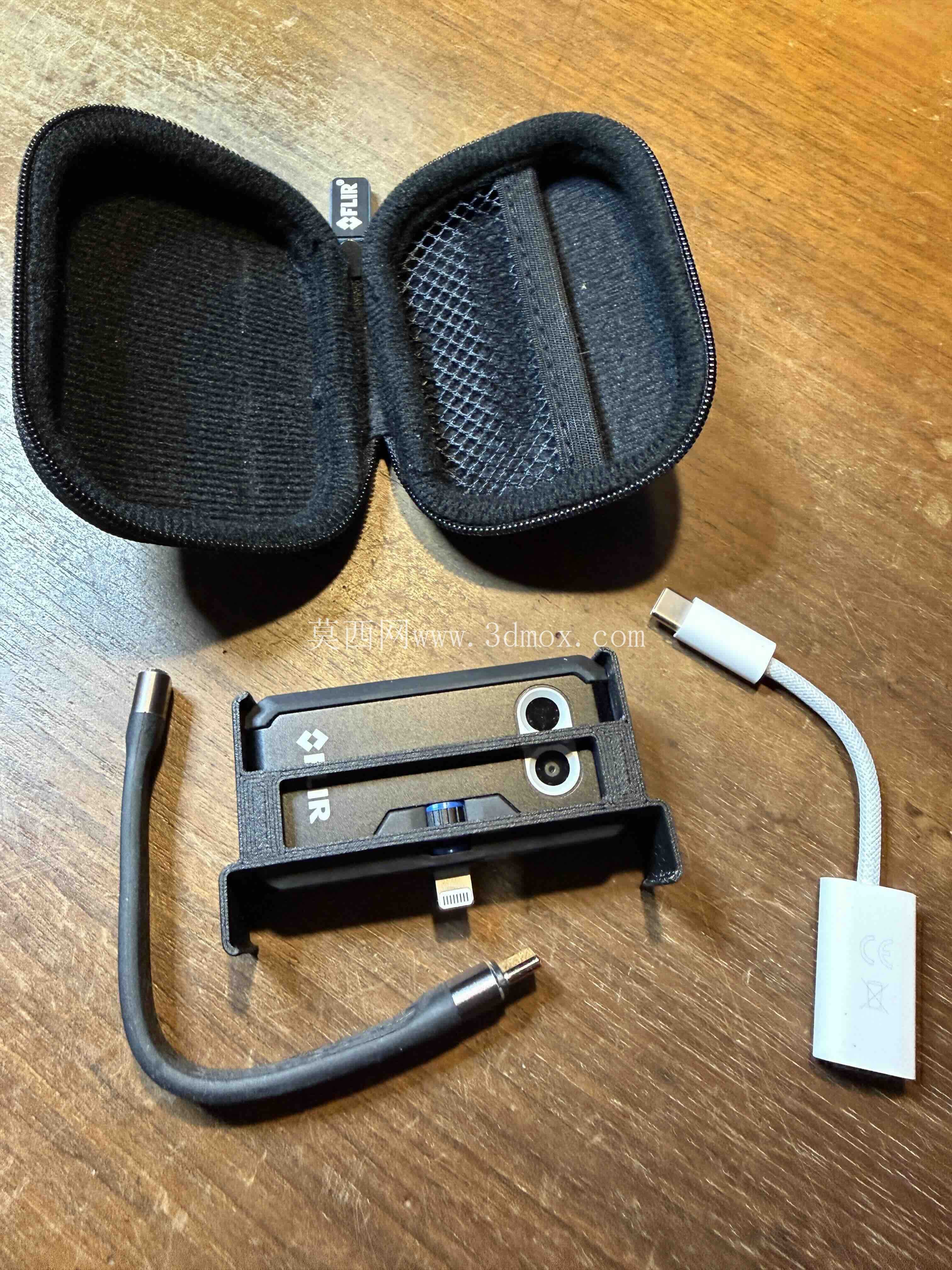

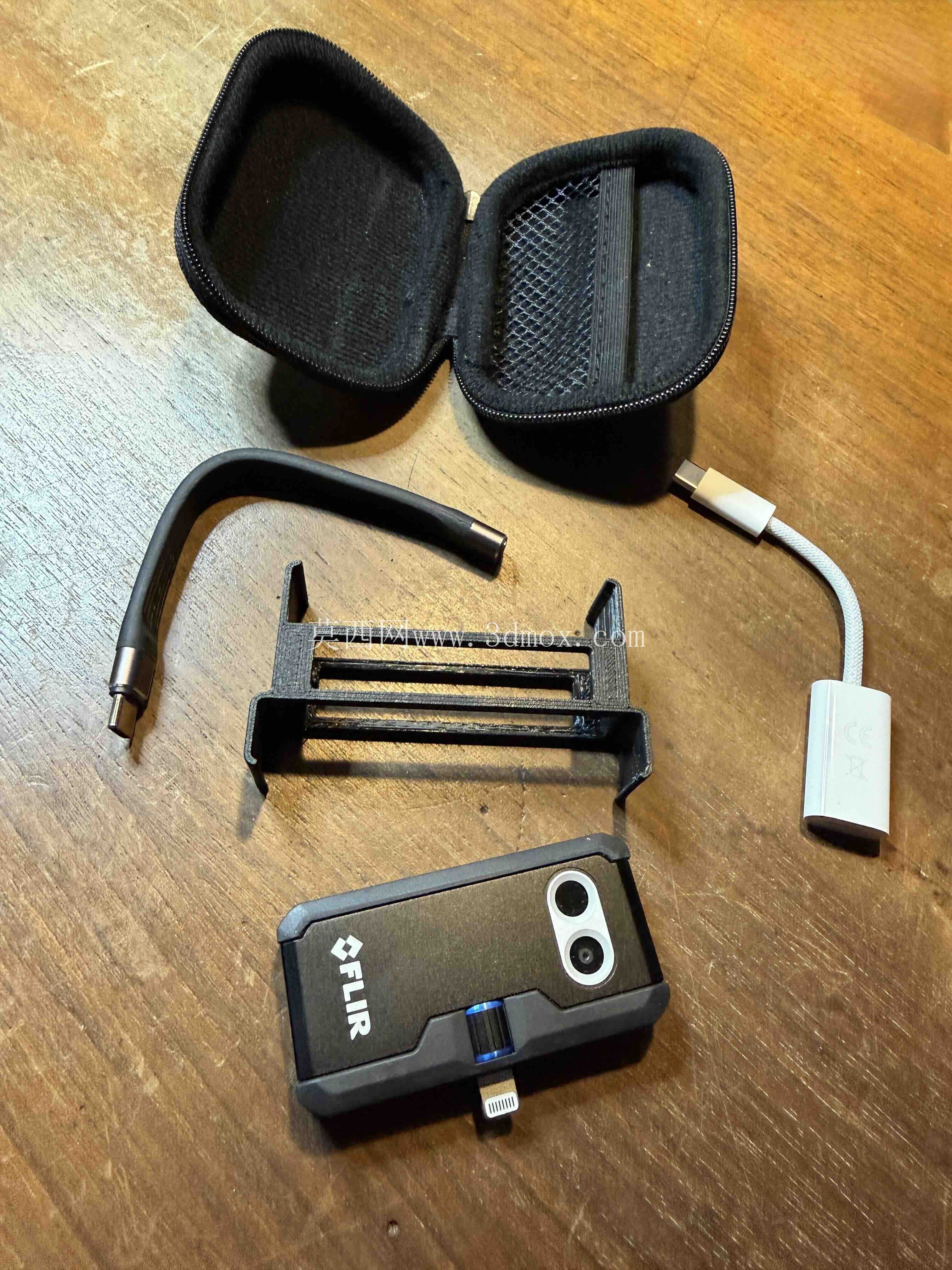

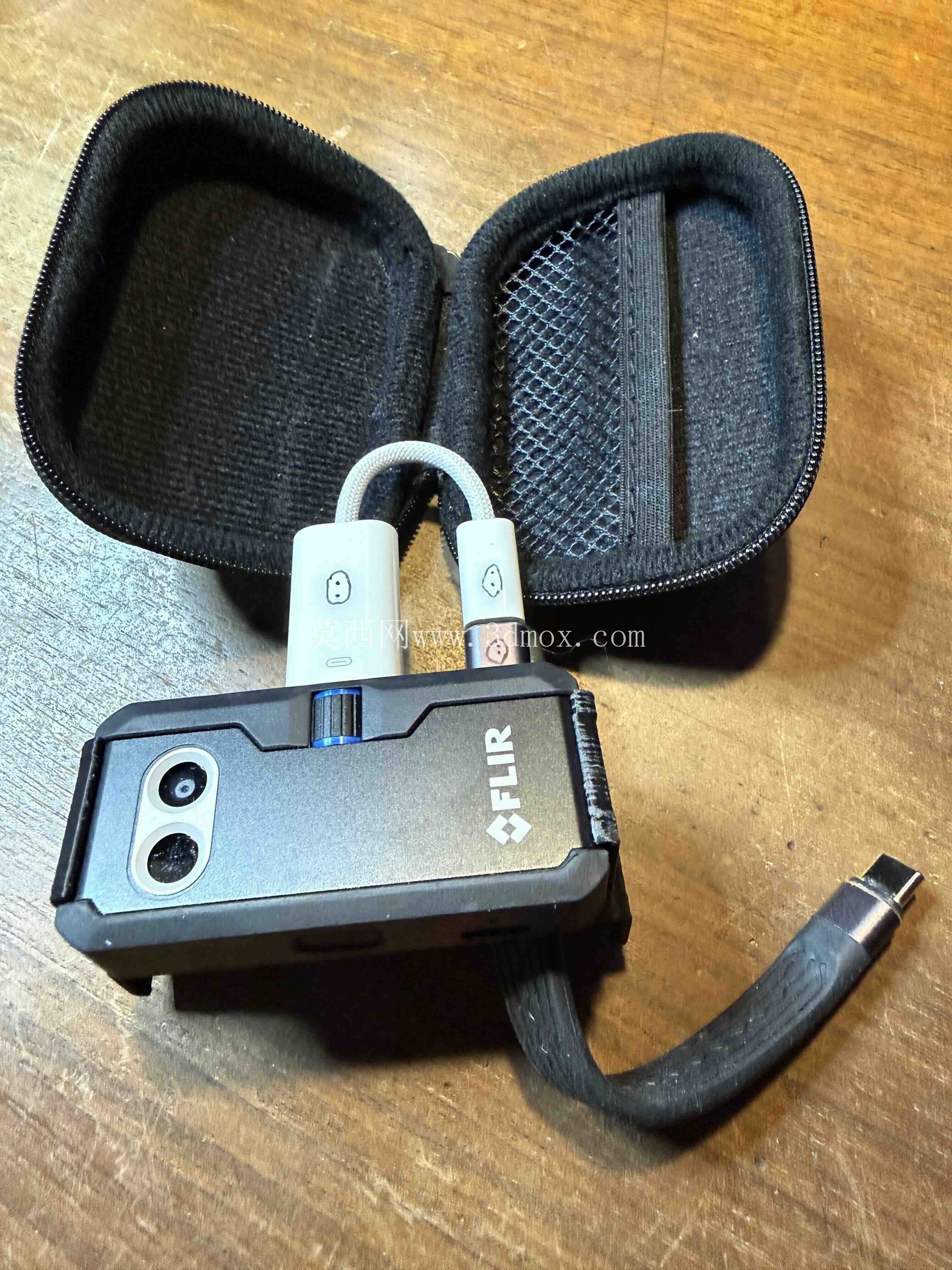

转接部分采用分层转接的方案，没有将接口做一体化硬连接设计，而是搭配短距延长线来抵消接口位置的公差：首先通过Apple原装USB-C转Lightning适配器完成接口协议转换，再搭配一根10厘米长度的USB-C公对母延长线连接手机与热像仪，软线连接的方式可以抵消手机安装时的位置偏差，避免硬连接结构长期插拔造成接口针脚磨损、接口基座松脱的问题。支架上预留了适配器与延长线接头的卡位槽，安装时可以将两个转接头完全嵌入槽位，不会因为日常晃动出现接头松脱的情况，线材也可以顺着支架侧面的理线凹槽排布，不会出现线材缠绕、勾挂外物的问题。

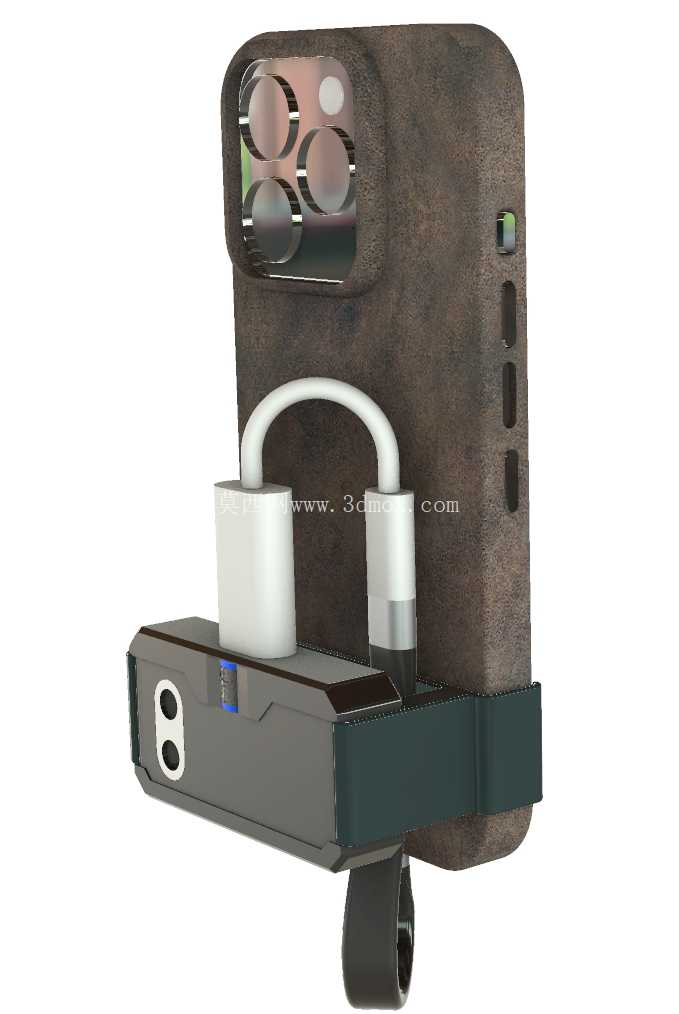

安装边界方面，整个支架的宽度控制在78毫米以内，适配市面主流6.1到6.7英寸的USB-C接口iPhone机型，支架安装后不会遮挡手机的摄像头模组、侧边按键以及底部的扬声器开孔，热像仪安装后镜头位置与手机背部摄像头保持12毫米的安全距离，不会刮花手机镜头保护玻璃。热像仪固定在支架下方后，整体重心落在手机中部位置，单手持握时不会出现头重脚轻的情况，长时间举持拍摄热成像画面也不容易出现手部疲劳。

实际使用场景中，这套适配结构可以满足工业测温、户外搜救、家电维修、地暖漏点检测等多场景的使用需求：在电力巡检时可以单手持机完成热成像画面与可见光画面的同步拍摄，不需要额外携带转接线材；在户外搜救场景下，不需要提前更换设备，掏出手机即可快速连接热像仪启动测温，减少设备准备时间；家电维修场景下，固定后的热像仪可以和手机保持稳定相对位置，测温时不会因为手部晃动出现测温点偏移的问题，配合手机端的FLIR应用可以直接完成测温数据的记录与导出。

结构细节上，支架与热像仪接触的位置做了0.5毫米的让位间隙，避免长期摩擦刮花热像仪的外壳漆面，绑带的穿槽位置做了圆角过渡，不会割伤绑带造成固定失效。整个结构没有采用金属嵌件，整体重量控制在28克以内，安装后不会给手机增加过多负重，日常携带时也不会因为磕碰造成手机后盖磨损。转接结构的走线位置避开了手机的无线充电线圈区域，临时需要无线充电时不需要拆下整个支架，只需要拔下转接头即可正常充电，减少反复拆装的步骤。
