有轨罐车外置检修爬梯与顶部作业平台

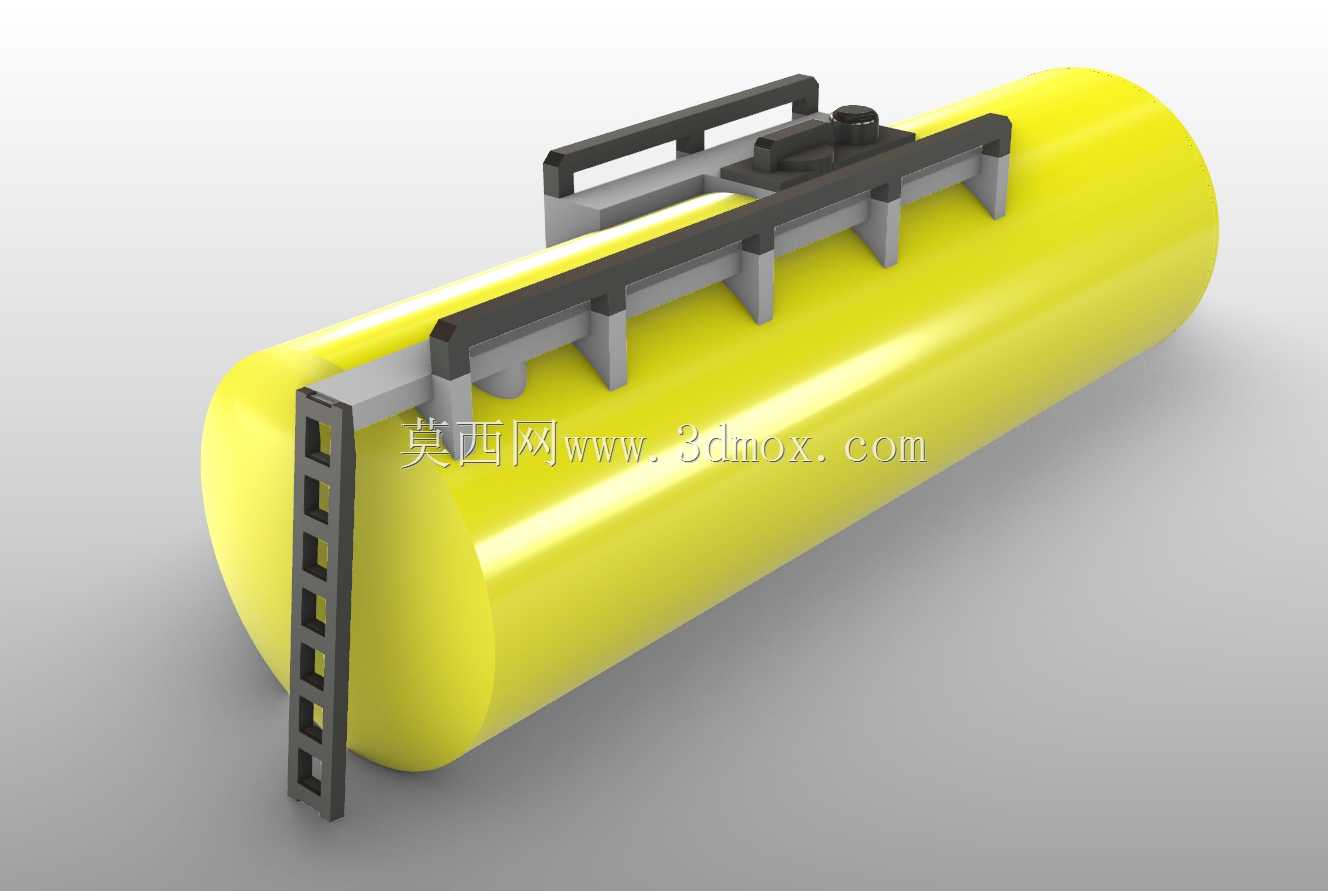

　　这套结构针对小型有轨罐车在长期运用中容易缺失的外部登乘部件展开，核心由罐体侧面垂向爬梯、罐顶纵向走台、端部护栏及若干支撑支腿组成，服务于车辆日常检查、罐顶附件操作和维护人员短距离通行。老旧四轴罐车在厂区、港口或地方铁路调车作业中仍承担散装物料转运任务，罐体顶部的人孔、阀门、加注口和排气部件需要人员到达后才能完成启闭、清理与点检；原车梯子或平台一旦锈蚀、碰撞脱落，车辆虽然仍可低速运行，但检修作业会被迫采用临时搭靠方式，既不稳定，也容易在圆弧罐面上形成打滑风险。

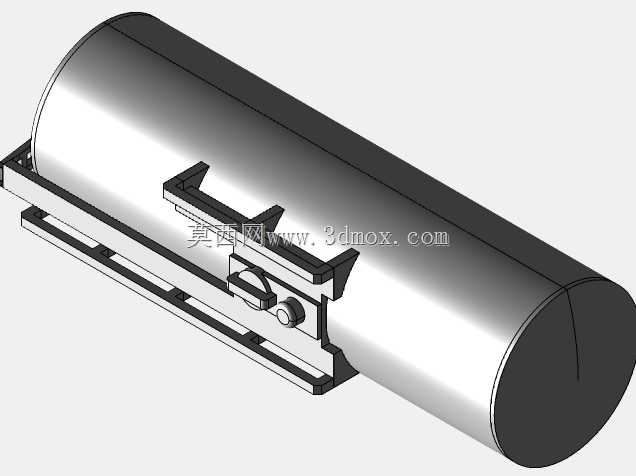

　　建模时先以卧式圆柱罐体作为安装基准，爬梯布置在罐体一端外侧，两根竖梁沿罐体切线方向向下延伸，踏棍按等间距排列，底部留出接近轨面或走板面的安全距离，避免车辆通过曲线、道岔或低矮设备时发生干涉。爬梯上端与罐顶平台框架衔接，人员从侧面登上后可直接转入顶部走台，不需要跨越光滑的圆柱表面。梯梁采用矩形截面杆件表达，踏棍与竖梁之间保持明确的承托关系，侧向还设置了贴靠罐体的连接段，使爬梯在受侧向力时不会仅依靠上端焊点受力。

　　顶部平台沿罐体轴向铺设，主体为一条窄长走台，宽度控制在单人通行和检修站位所需范围内，避免过度包覆罐体外轮廓。平台下方通过多组间隔布置的支腿落在罐体加强区域或预设安装座上，支腿形状随圆柱曲面变化，底端与罐壁形成贴合过渡，有利于把人员载荷分散到壳体。走台边缘设置连续护栏，扶手高度满足站立防护需求，立柱与横梁组成框架式结构；在靠近罐顶操作附件的位置，护栏保留必要开口，使人员能够俯身接近人孔和阀件，同时其余区段仍提供侧向约束。

　　从安装边界看，整个组件属于罐体外部附加结构，不能侵入车辆限界，也不能与制动管路、端梁连接座、扶手链或吊装吊耳发生冲突。爬梯外侧面应尽量与车辆端部轮廓协调，下端不得过低贴近轨道；平台支腿的落点需要避开罐体薄板区，优先对应原有加强筋、支座或可补强位置。若用于备件制作，实际装配前应核对罐体直径、平台长度、梯梁离地高度以及罐顶附件中心线，因为同系列车辆在不同修程中可能存在阀件位置和护板形式差异。

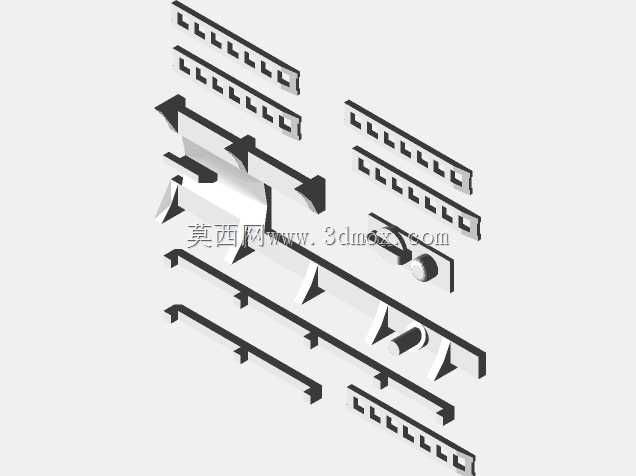

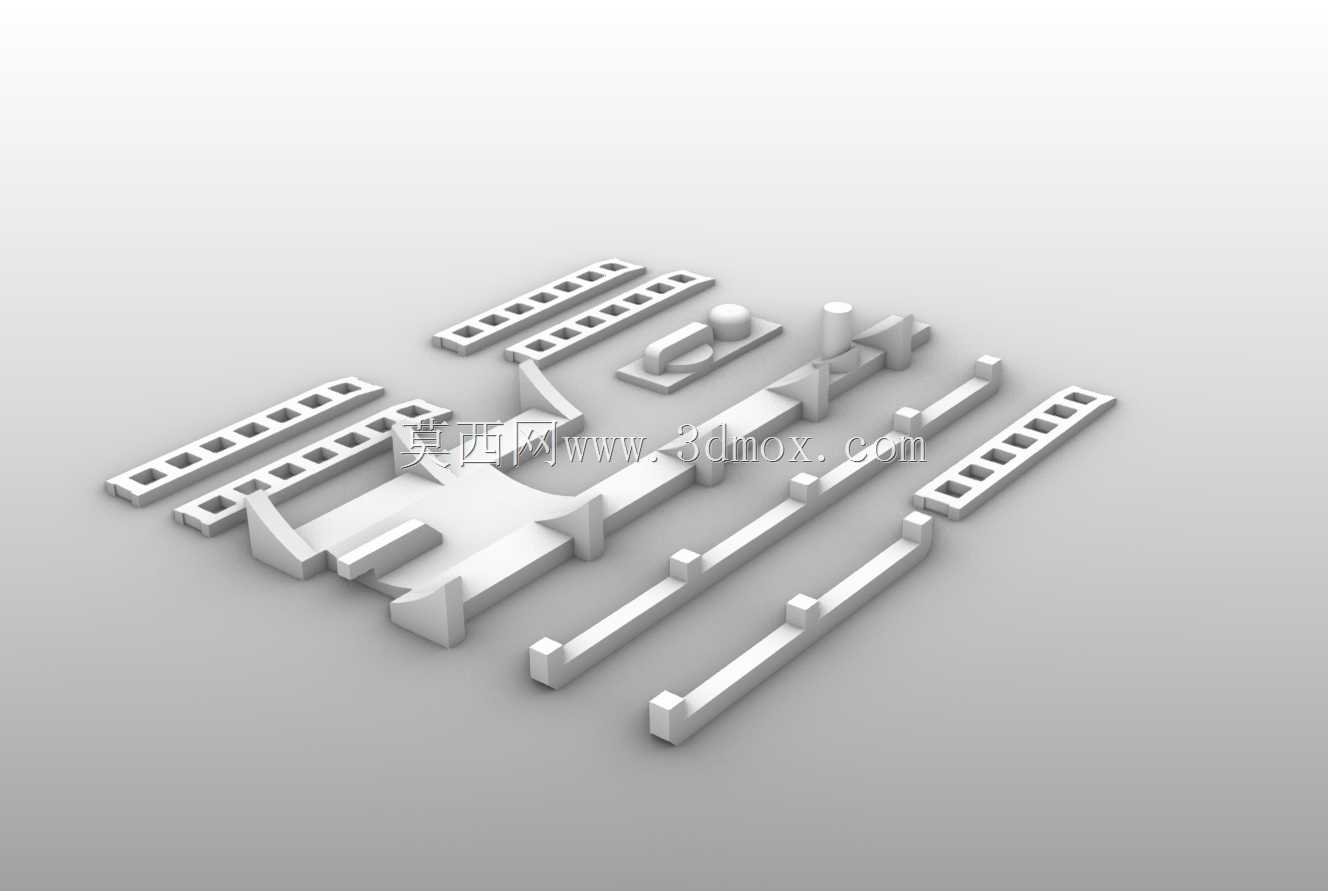

　　结构思路上，该件并不追求复杂曲面，而是强调可替换、可粘接或可装配的工程实用性。各杆件以规则截面构成，便于拆解为型材切割、板件焊接或增材制造后拼装；支撑件之间的间距兼顾刚度与重量，避免平台过长后在中部产生明显挠曲。护栏与走台框架形成连续受力回路，爬梯上端、平台端部和罐体支撑点共同构成稳定三角传力路径。对于模型使用者而言，可在此基础上继续补充安装孔位、补强板、防滑踏板纹理或连接紧固件，也可将其放入整车装配中检查人员登乘路线、工具携带空间和罐顶操作姿态。

　　在实际运用场景里，这类平台不是承载大型设备的重型工作台，而是为低频但必要的罐顶作业提供固定通道。设计时需要把脚踩位置、手扶位置和转身空间同时考虑进去：爬梯踏棍应保证脚掌可靠着力，扶手在登乘转折处不能中断，平台表面应预留防滑或镂空排水构造，支腿与圆弧罐壁之间则要避免尖角集中接触。整体结构以简洁杆件还原了旧车备件的功能逻辑，既可以作为轨道车辆检修附件的结构参考，也适合用于装配校核、三维打印替换件制作和罐车外部布局演示。
