带通风栅格的梯形钣金安装固定支架

这款钣金构件在工业现场的应用场景覆盖十分广泛，常见于各类电控柜体内部的功能模块安装、小型动力单元的承托固定、通风管路末端的防护支撑等场景，作为连接承载件使用时，可同时兼顾安装固定与通风散热的双重需求，无需额外加装独立的通风防护结构，能有效减少装配环节的零件数量，降低现场安装的工时消耗。从实际用途来看，该构件既可以作为小型风机、散热模组的安装承载板，通过自身预留的通风栅格保障气流顺畅通过，避免散热路径被遮挡，也可以作为设备侧部的防护盖板，配合两端的安装孔位实现快速拆装，在需要频繁检修的设备工位上，这种一体式的结构能大幅提升日常维护的效率，无需拆分多个零件即可完成内部组件的检查更换。

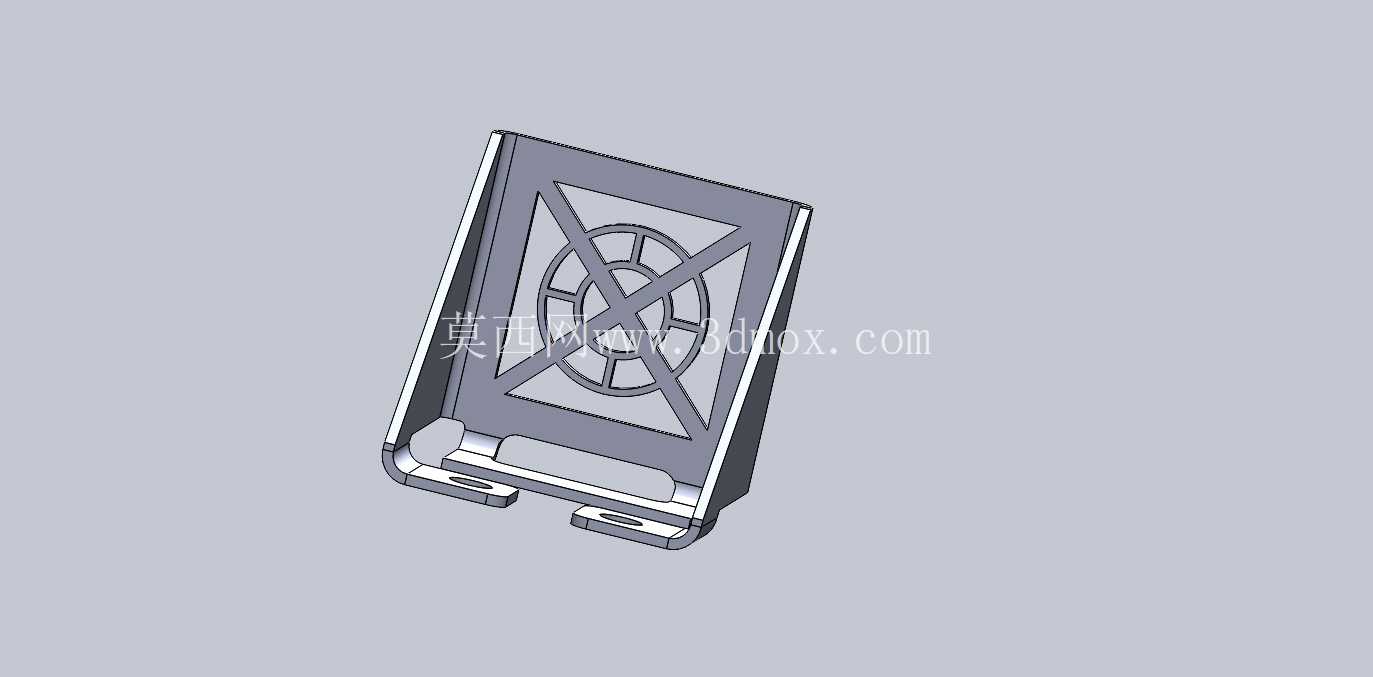

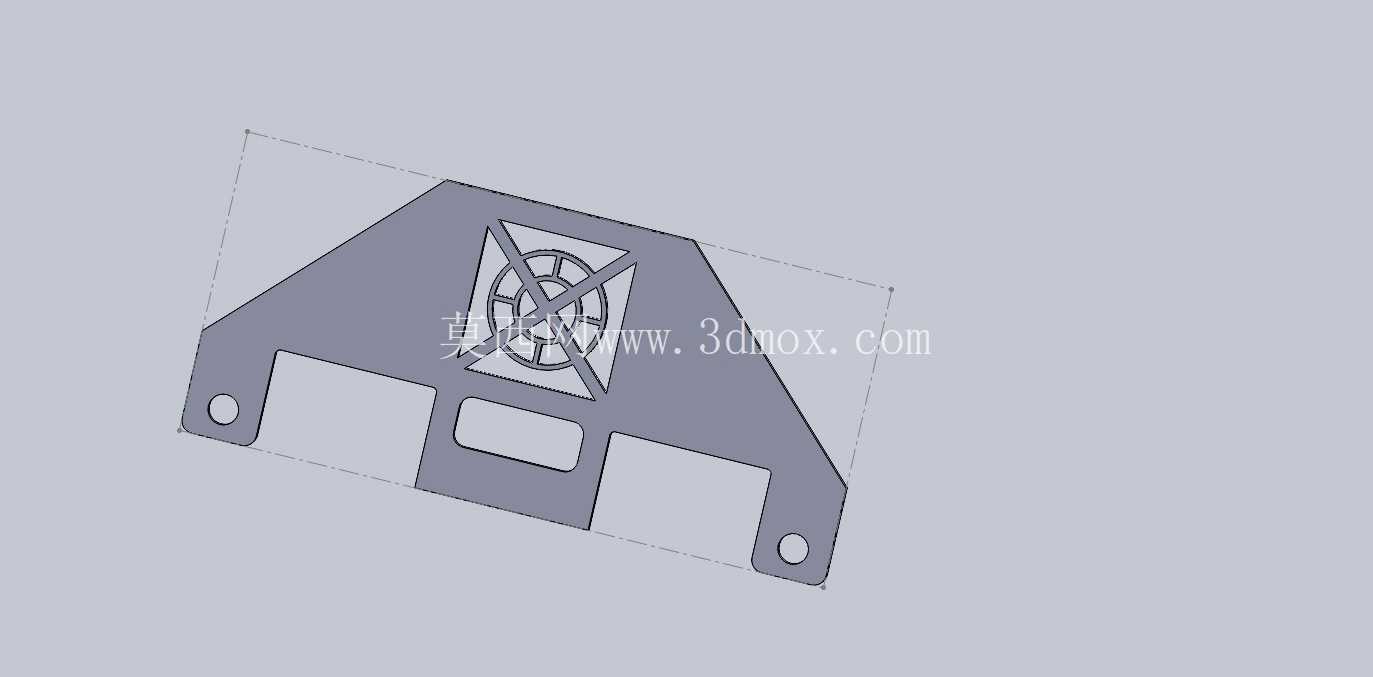

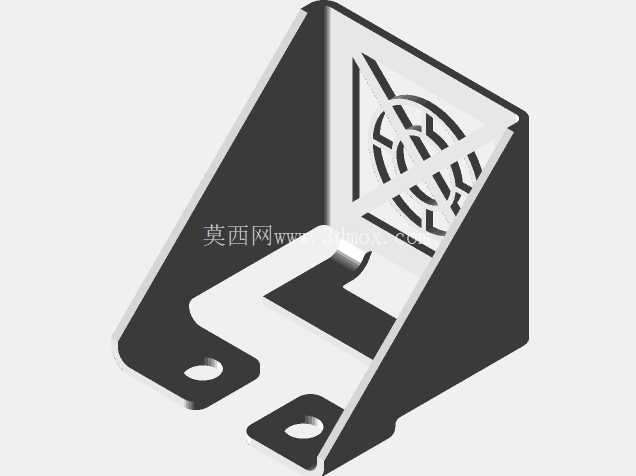

在功能特性设计上，构件整体采用梯形轮廓布局，上窄下宽的结构形态能在有限的安装空间内获得更大的底部支撑跨度，提升承载后的结构稳定性，避免受力后出现翘曲变形。中部的通风栅格采用交叉筋条加环形加强的结构设计，并非单纯的镂空开孔，交叉布置的筋条能在开孔区域形成稳定的支撑网格，弥补大面积开孔带来的结构强度损失，环形加强圈则对应风机类部件的安装定位，可直接与风机外圈贴合定位，减少额外的定位工装使用。构件下部预留的三个矩形镂空区域，一方面是为了避让安装位后方的接线端子、凸起接头等结构，避免装配时出现干涉，另一方面也能进一步提升构件的通风效率，让气流可以从多个区域穿过，降低风阻。两端的圆形安装孔采用沉孔设计，装配后螺栓头可完全没入板面，不会突出构件表面，避免与后续安装的其他部件产生刮擦或干涉，适配常用的内六角螺栓安装，紧固后连接可靠性更强。

从设计思路层面来看，这款钣金件完全遵循薄板冲压加工的工艺特性展开，所有弯折处均预留了合理的折弯半径，避免折弯时出现板材开裂问题，所有开孔的边缘都做了去毛刺处理的工艺预留，防止装配时划伤操作人员或损坏连接线缆。轮廓的梯形设计并非单纯的造型选择，而是对应安装位的边界约束——很多设备内部的安装空间并非规则矩形，靠近设备内侧的空间狭窄，靠近外侧的空间相对充裕，上窄下宽的轮廓刚好能适配这种梯形的安装腔体，最大化利用有限的安装空间，不会出现边角与腔体内壁碰撞的问题。栅格区域的筋条宽度经过反复核算，在保障通风面积达到散热需求的前提下，尽可能提升筋条的结构强度，避免板材厚度较薄时栅格区域受外力出现凹陷变形，同时筋条的排布方向也对应了冲压加工的料带走向，减少冲压时的材料应力集中，降低批量生产时的不良率。

关于外形尺寸与安装边界，这款钣金件的底部宽度大于顶部宽度，整体高度适配常规小型散热模组的安装尺寸，两端安装孔的中心距严格匹配行业通用的安装孔位标准，可直接替换同规格的老旧支架，无需对原有安装基面做二次打孔加工。构件的板材厚度选用常规冷轧薄板规格，弯折后的侧边高度控制在合理范围内，既保障了构件整体的抗弯强度，又不会占用过多的纵向安装空间，安装后构件与基面之间预留的间隙刚好可以容纳线缆走线，无需额外设置走线槽。三个下部矩形镂空的尺寸与位置，均对应常见接线端子的凸起高度与排布间距，装配后端子可完全穿过镂空区域，不会与板面产生挤压，避免接线端子受力损坏。需要注意的是，安装时需保证构件的平面度，若基面存在轻微不平整，可通过两端的安装螺栓逐步调整紧固力矩，避免单边过紧导致构件出现变形，影响中部栅格区域与散热部件的贴合度。
