黄铜内螺纹手轮式闸阀三维设计作品

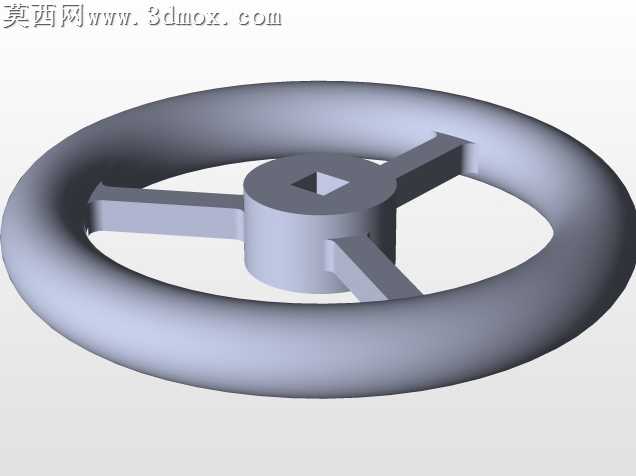

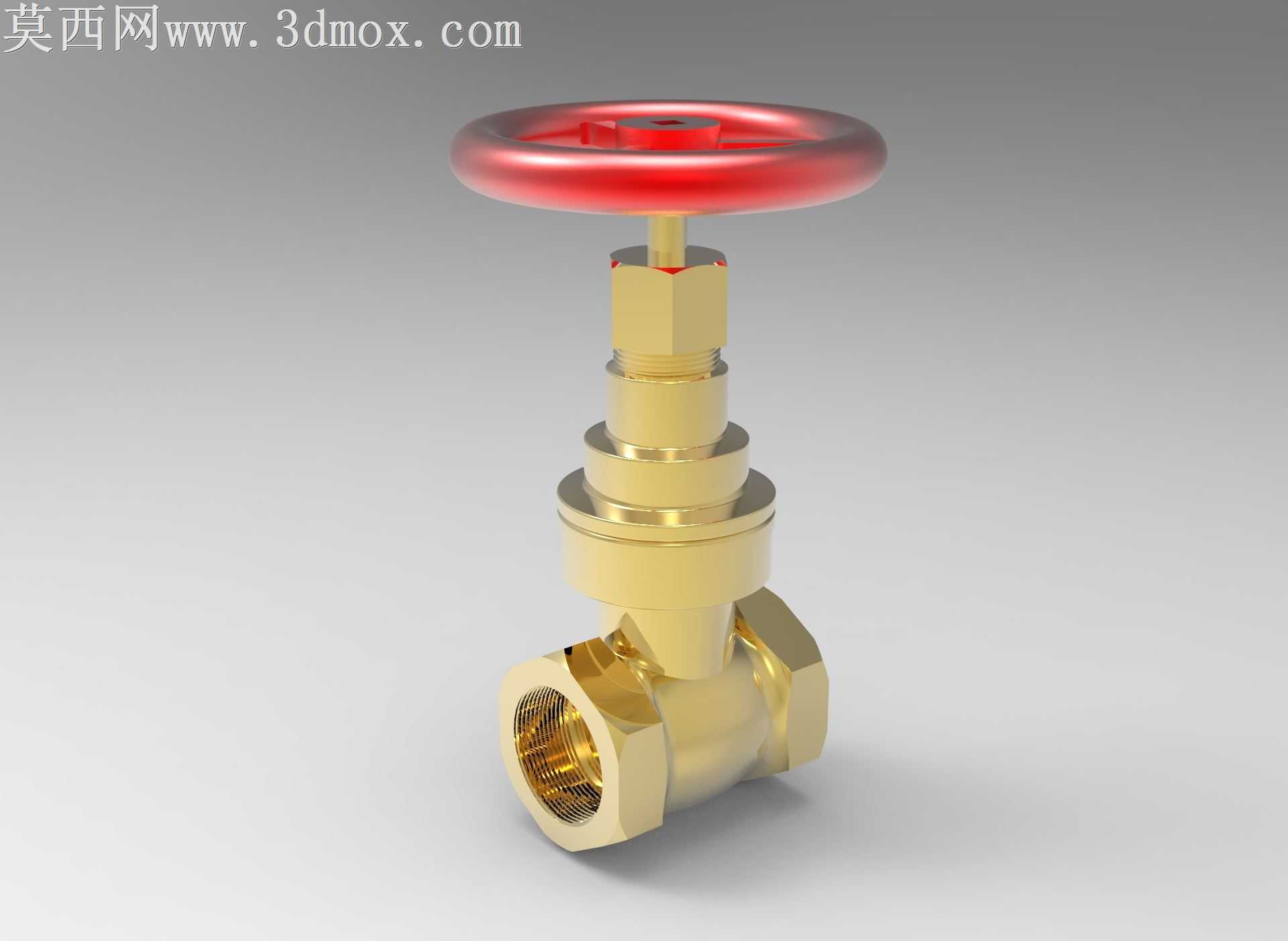

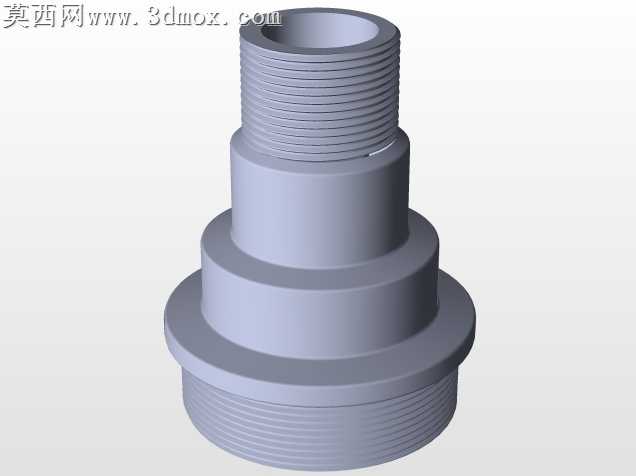

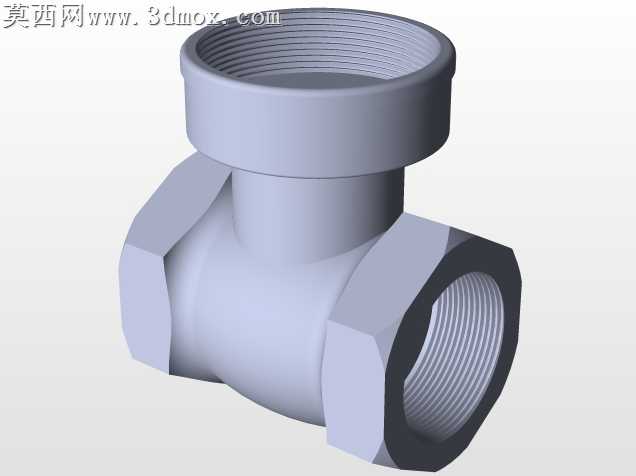

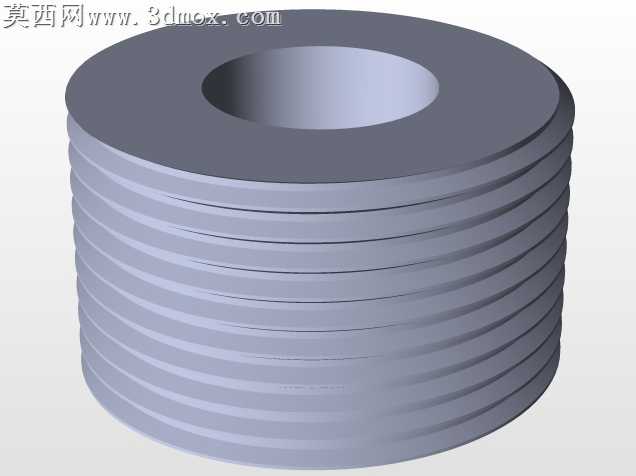

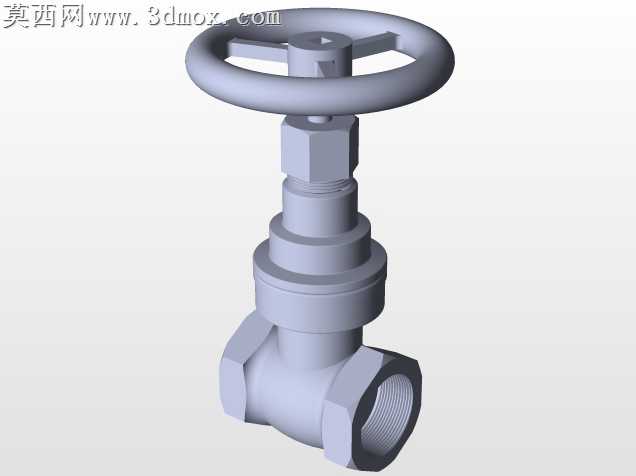

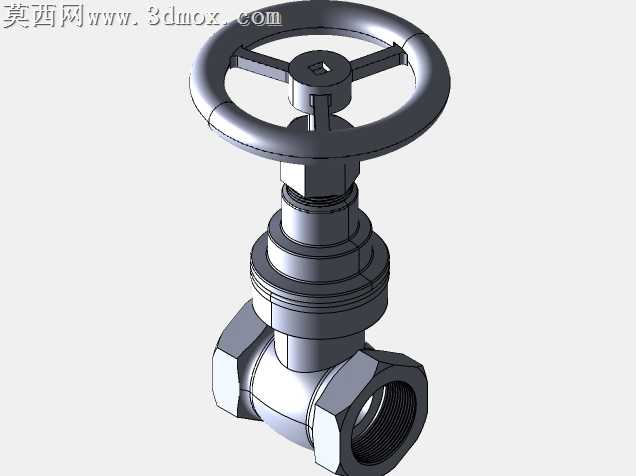

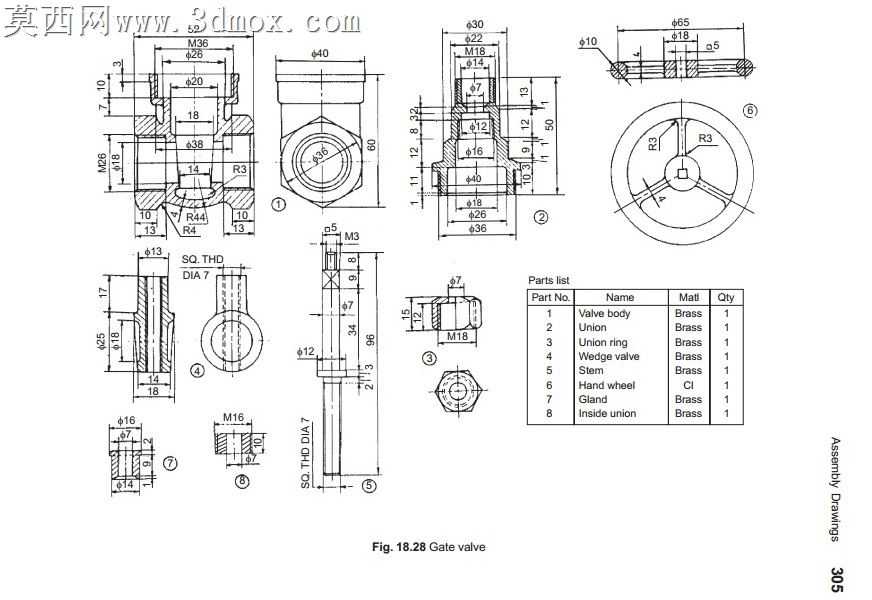

本作品为手动黄铜闸阀的三维设计成果，建模阶段以实际民用管路闸阀的尺寸参数为基准，采用自底向上的建模逻辑，先拆分出阀体、阀杆、闸板、阀盖、密封填料压套、手轮连接螺母、红色手轮等独立零部件，再通过装配约束完成整体组装。建模过程中对阀体的内螺纹接口做了精细化还原，清晰呈现螺纹牙型的规整结构，阀体的黄铜锻压造型过渡圆角、流道内壁的平滑曲面都做了曲率连续处理，避免出现建模棱角失真的问题；阀杆部分还原了梯形传动螺纹的结构特征，匹配闸阀升降启闭的运动逻辑，阀盖与阀体的连接密封面、填料函的层级结构都按照实际产品的装配关系做了对应建模，保证各部件的干涉检查完全通过，符合实际装配的公差要求。材质与渲染阶段，针对黄铜阀体部分采用了抛光黄铜材质，调整金属粗糙度、反射率参数还原铜件的温润金属光泽，对阀杆、压套等外露金属件做了细微的材质色差区分，体现不同机加工面的质感差异；顶部手轮采用亮面红色酚醛塑料材质，添加了细微的表面磨砂质感与边缘高光，还原工业手轮的真实触感。渲染场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，凸显阀体金属曲面的光影过渡，背景采用中性浅灰色调突出产品主体，同时添加了柔和的地面接触阴影，增强模型的真实立体感。设计思路上围绕闸阀通过提升闸板启闭流体通道的核心功能展开，还原了楔式闸板的密封面角度，保证模型结构符合闸阀的工作原理，各操作部件的比例符合人体工程学要求，手轮的直径、握持厚度都参考实际民用闸阀的操作尺寸设计，既保证三维模型的视觉还原度，也能用于产品结构展示、教学演示等场景，清晰呈现手动闸阀的内部构造与外部装配关系。
