ANSI150级法兰连接球阀三维设计作品

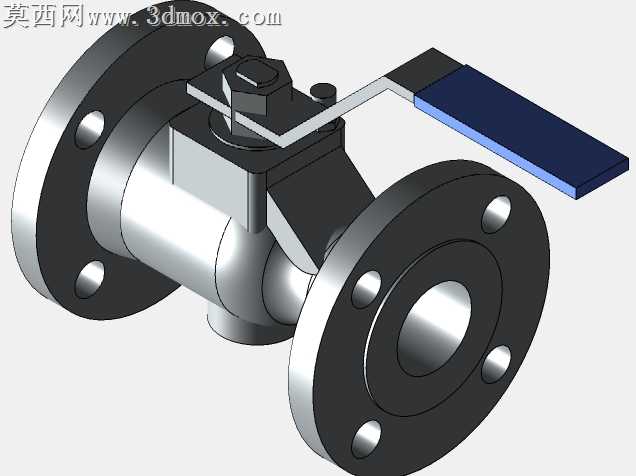

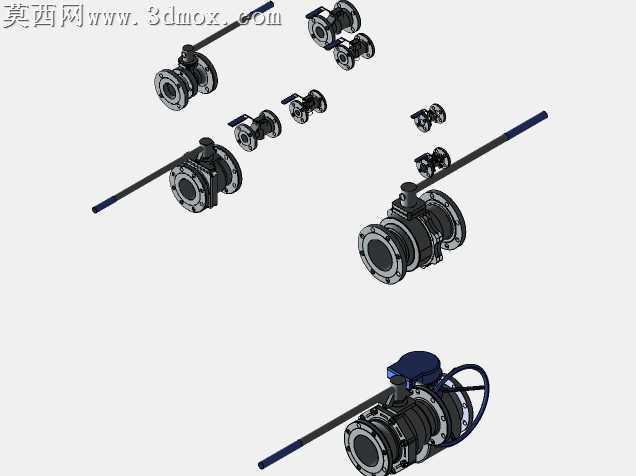

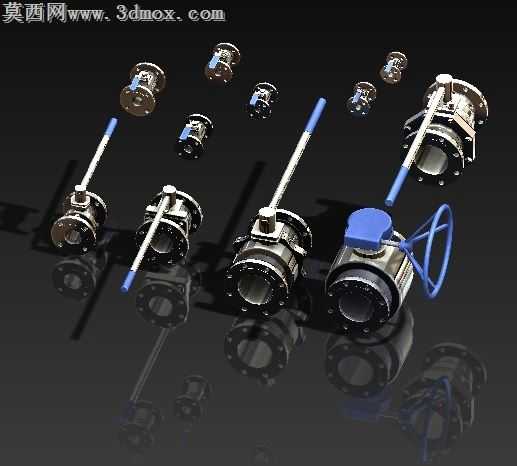

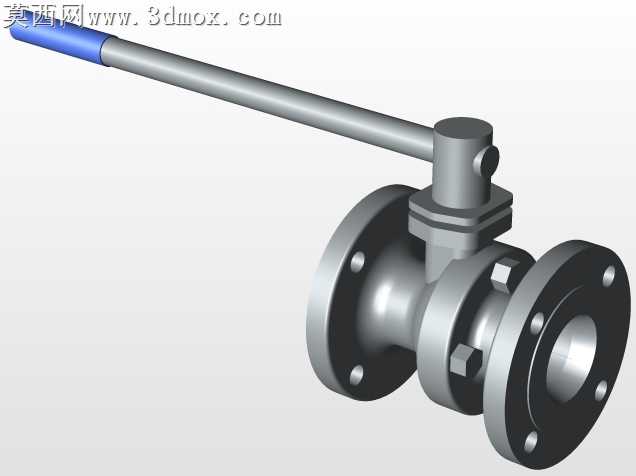

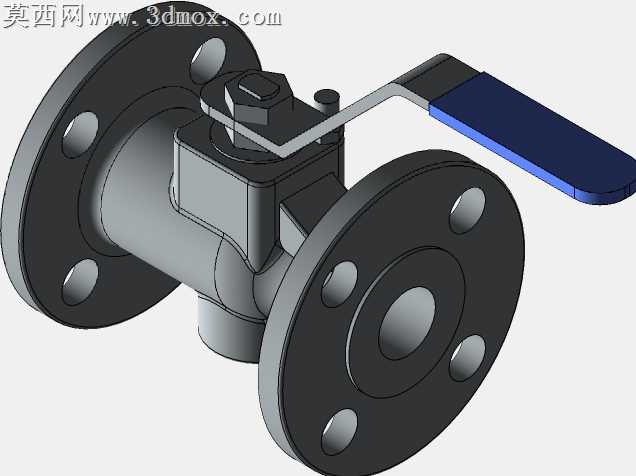

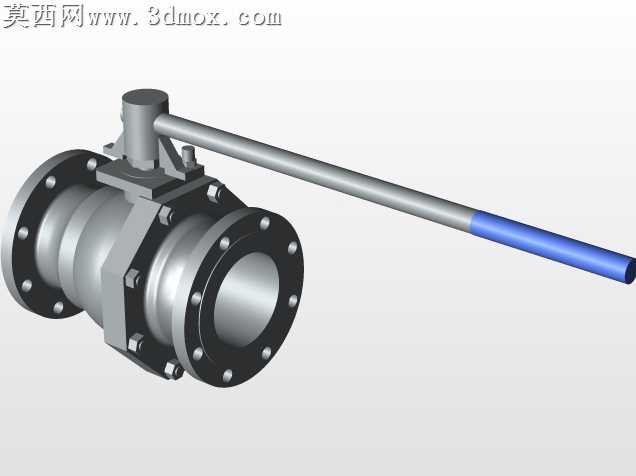

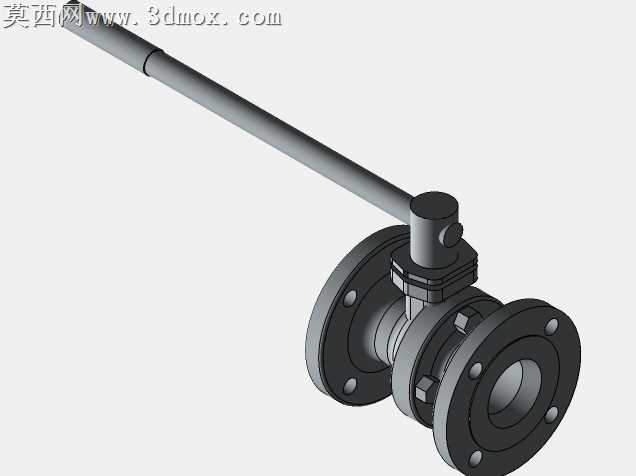

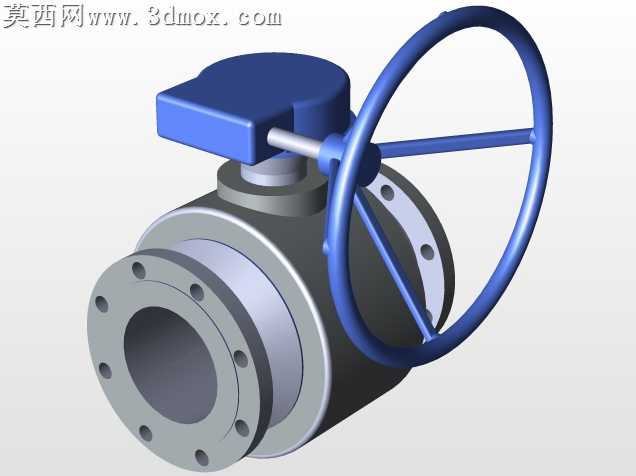

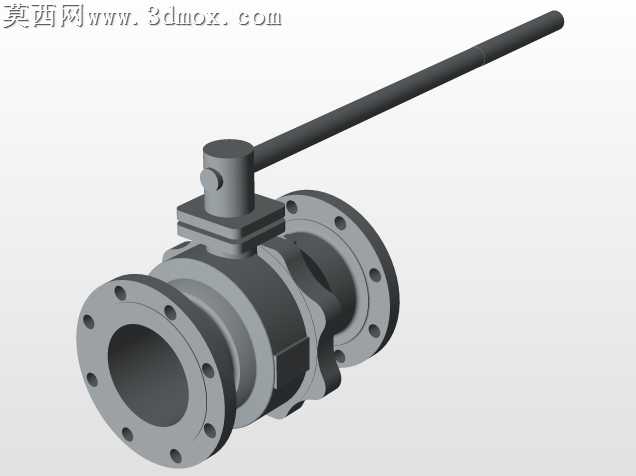

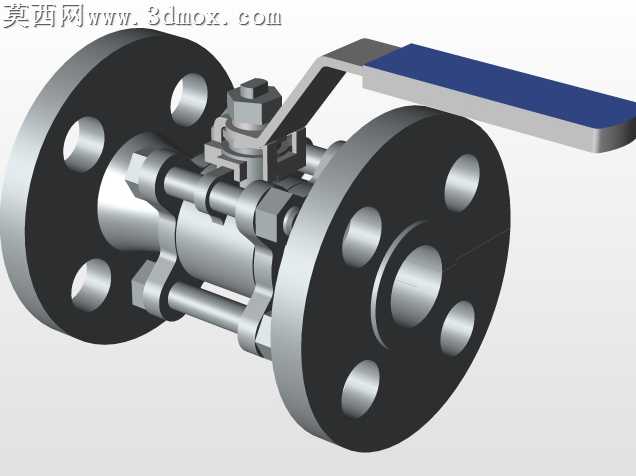

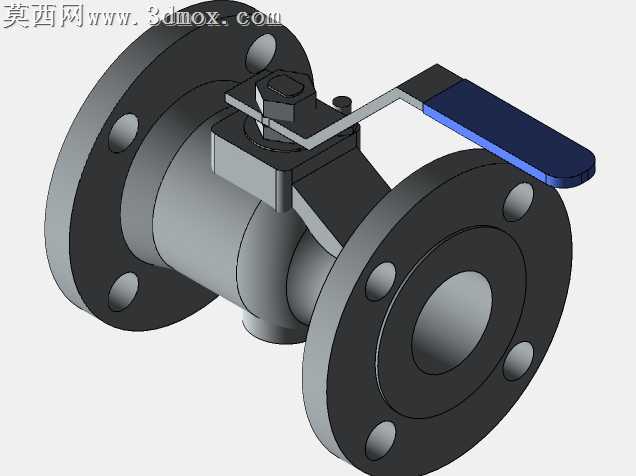

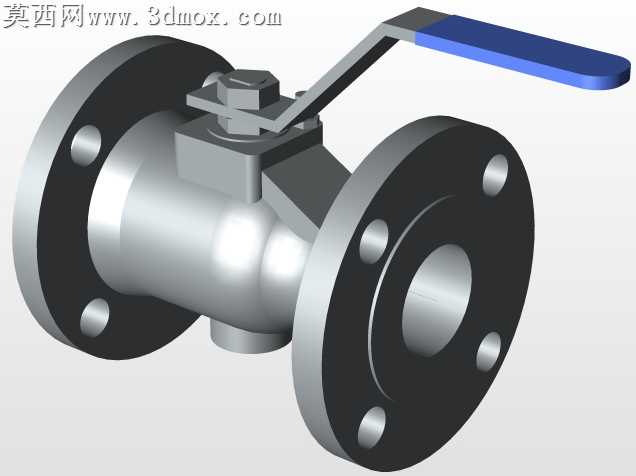

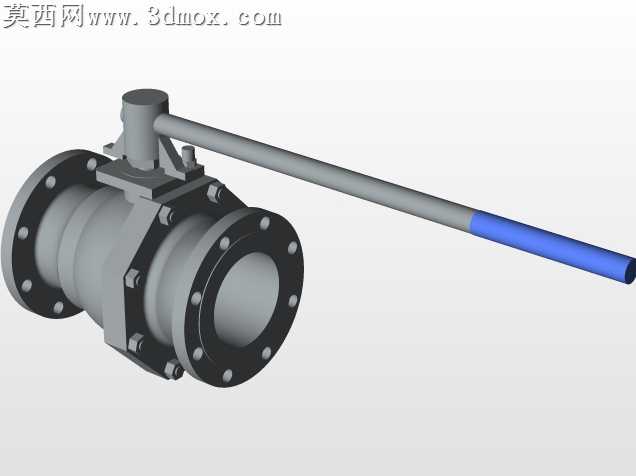

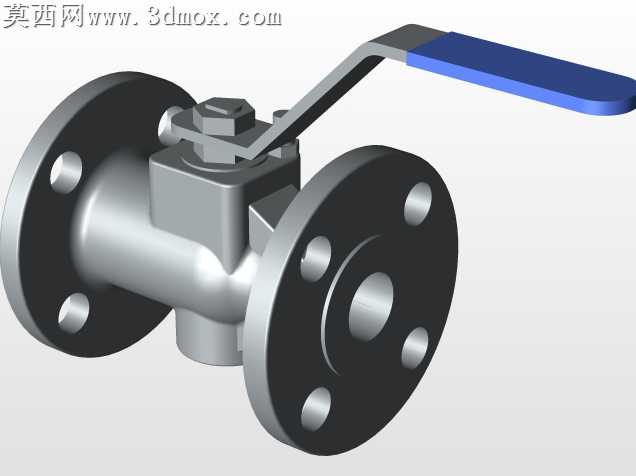

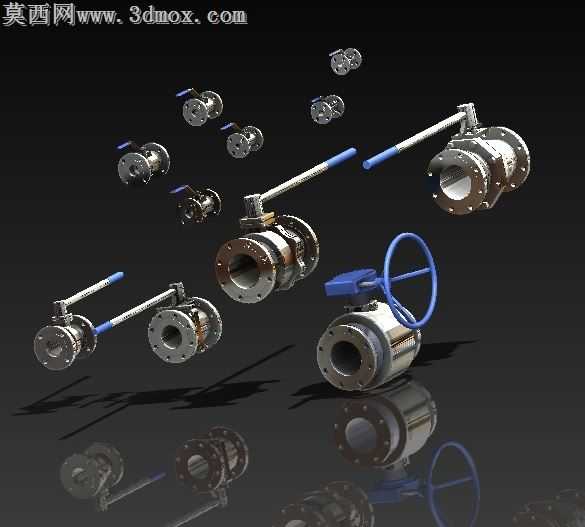

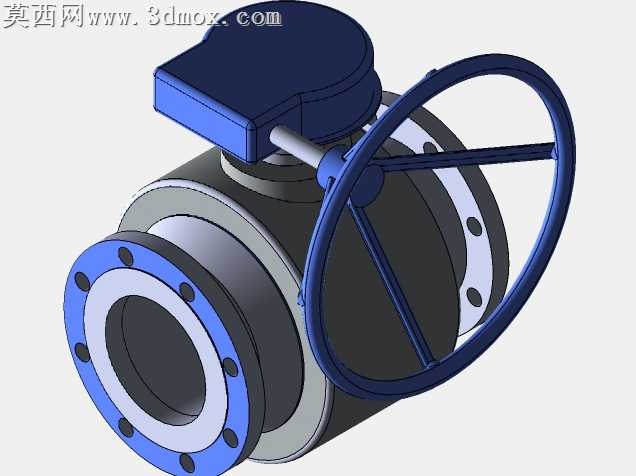

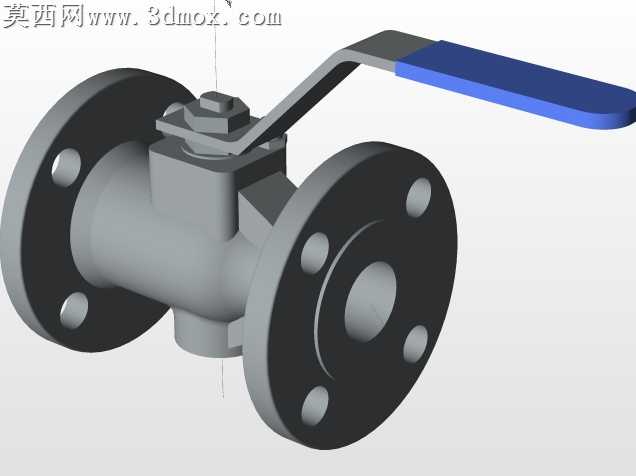

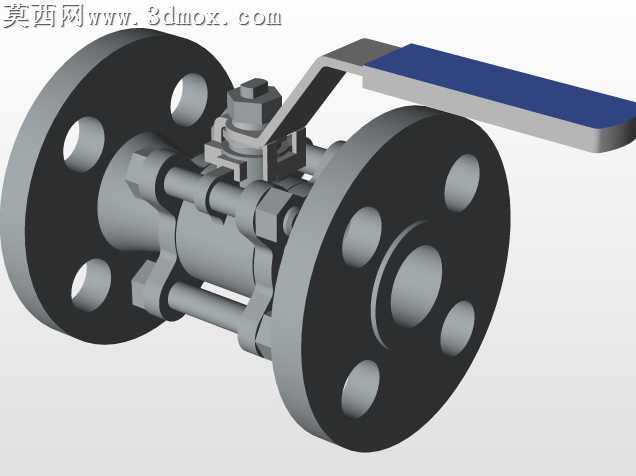

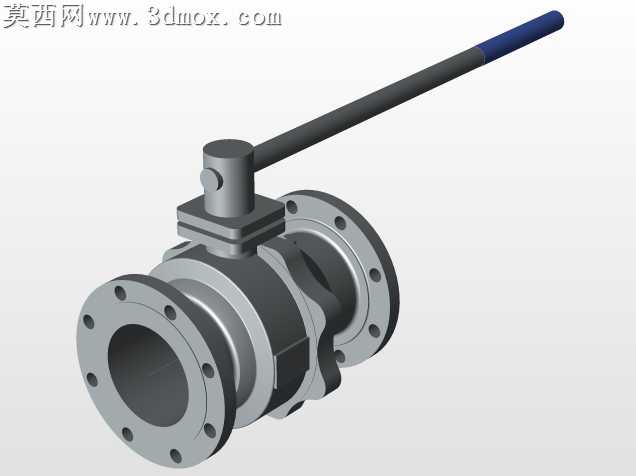

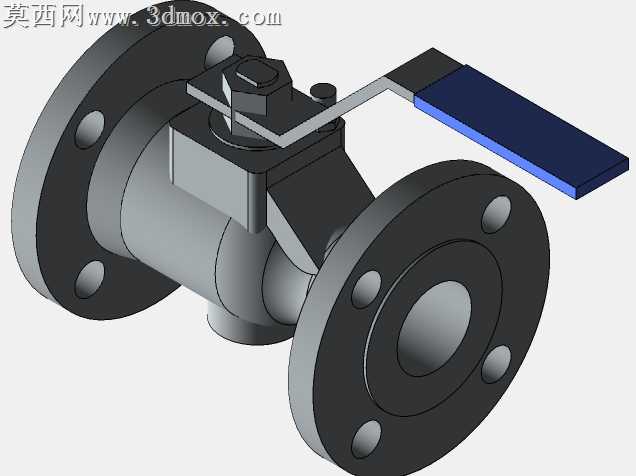

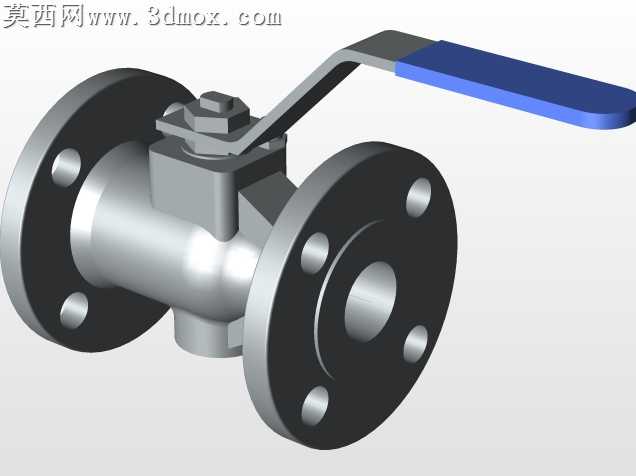

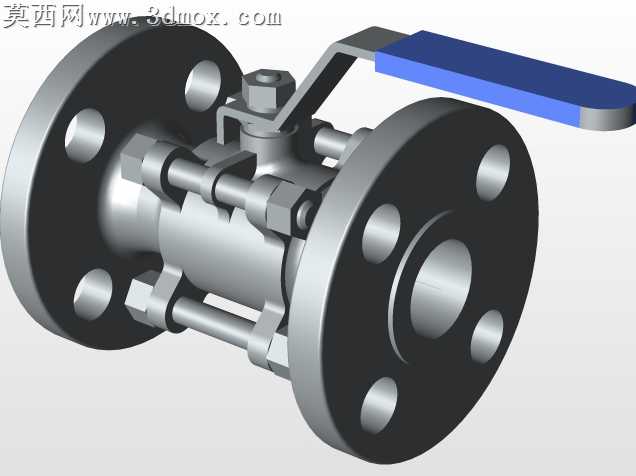

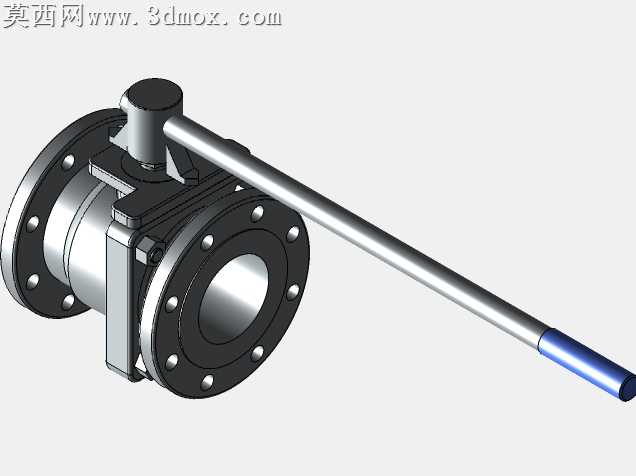

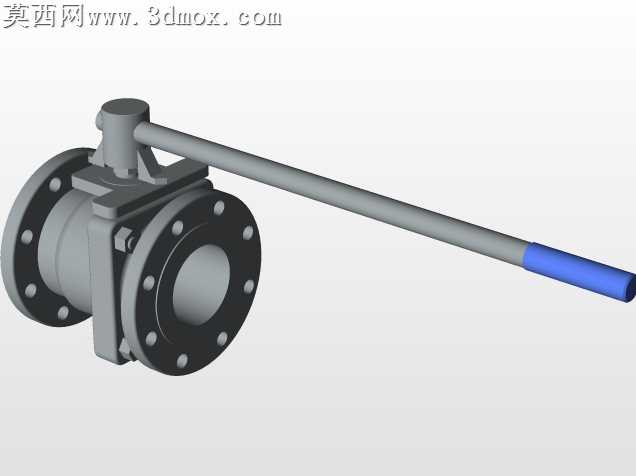

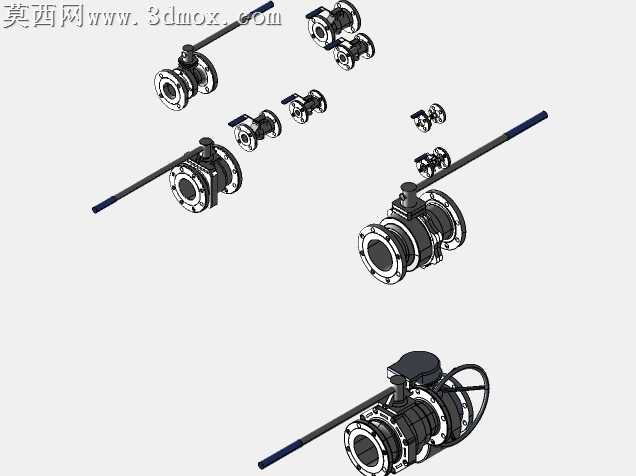

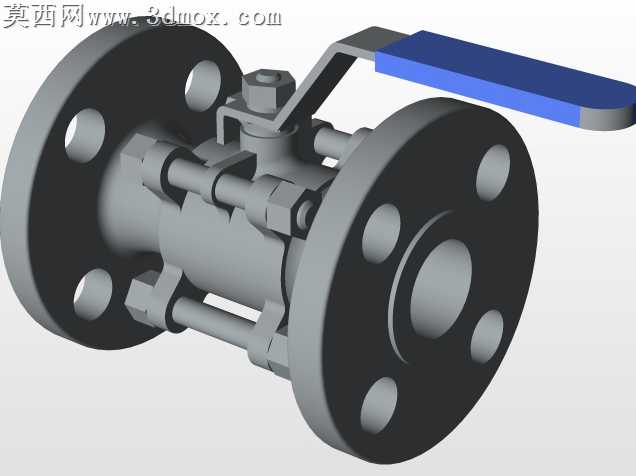

本作品为符合ANSI 150级压力标准的法兰球阀三维设计成果，建模过程严格遵循美标法兰球阀的尺寸规范与结构要求，完整还原了该类阀门的全部组成结构。建模阶段首先梳理法兰球阀的整体装配逻辑，从核心启闭件球体开始构建，精准控制球体的通径尺寸、球面粗糙度对应的建模精度，确保球体与阀座的配合面贴合度符合密封设计要求；随后构建左右阀体部分，严格按照ANSI 150级法兰的标准尺寸绘制法兰盘的螺栓孔分布、密封面凸台结构、阀体流道的过渡曲面，保证流道内壁光滑无突兀折角，匹配实际工况下的介质流通需求。阀杆部分的建模重点关注与球体的连接卡槽、与阀体的密封配合段、顶部与操作手柄的连接方榫结构，每一处配合尺寸都预留了合理的装配间隙，还原真实阀门的装配关系。操作部件分别构建了手柄式与手轮式两种操作结构，手柄部分做了防滑包覆层的材质区分，手轮部分还原了轮辐的流线型结构与握持边缘的圆角处理。材质与渲染阶段，针对不同部件匹配对应的工业材质：阀体、法兰、球体等金属部件采用抛光不锈钢材质，调整金属反射率、粗糙度参数还原金属零件的机加工质感；手柄包覆层采用哑光蓝色工程塑料材质，手轮部分做了蓝色烤漆金属的材质区分，密封件部分采用黑色橡胶材质，通过材质差异清晰区分不同功能的零部件。渲染场景采用深色反光地面，通过多角度布光突出金属部件的质感与结构轮廓，同时展示了不同通径规格的同系列法兰球阀装配效果，完整呈现该系列阀门从大口径到小口径的尺寸变化规律。设计过程中重点考量了阀门的实际装配逻辑，所有部件的连接关系、活动结构都符合真实产品的运动原理，手柄操作的球阀可实现90度旋转启闭的运动模拟，手轮结构的球阀也还原了对应的传动连接逻辑，法兰端面的密封槽、螺栓孔的位置精度都严格对标行业标准，可直接用于产品结构展示、装配教学、工况模拟等场景，能够帮助相关从业者快速理解法兰球阀的内部构造与外部连接特征。
