激光雕刻机配套小型支撑千斤顶支架

在桌面级激光雕刻机的日常加工场景中，待加工工件的平面度偏差、工装台面的局部形变，往往会导致焦距失准，出现雕刻深浅不一、局部烧蚀过度的问题，这类小行程的顶升支撑件，正是为填补这类微调整需求的空白而设计。不同于常规大吨位起重千斤顶，这款支架的核心定位是轻载精密支撑，额定承载区间适配桌面加工设备的常见工件重量，单支可稳定支撑5-20kg的加工件，完全满足亚克力板、薄铝板、木质板材等激光加工常见材料的装夹支撑需求。

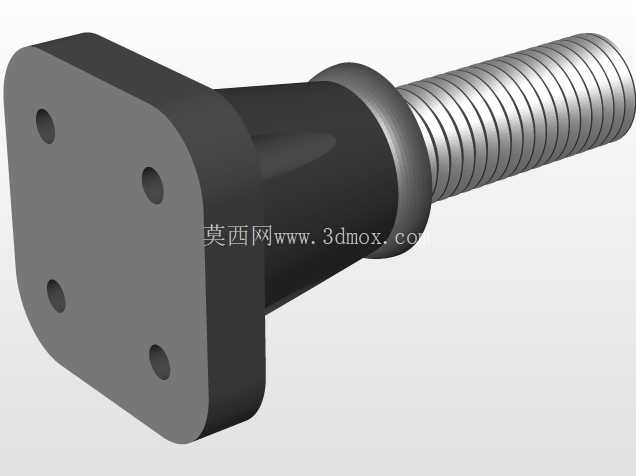

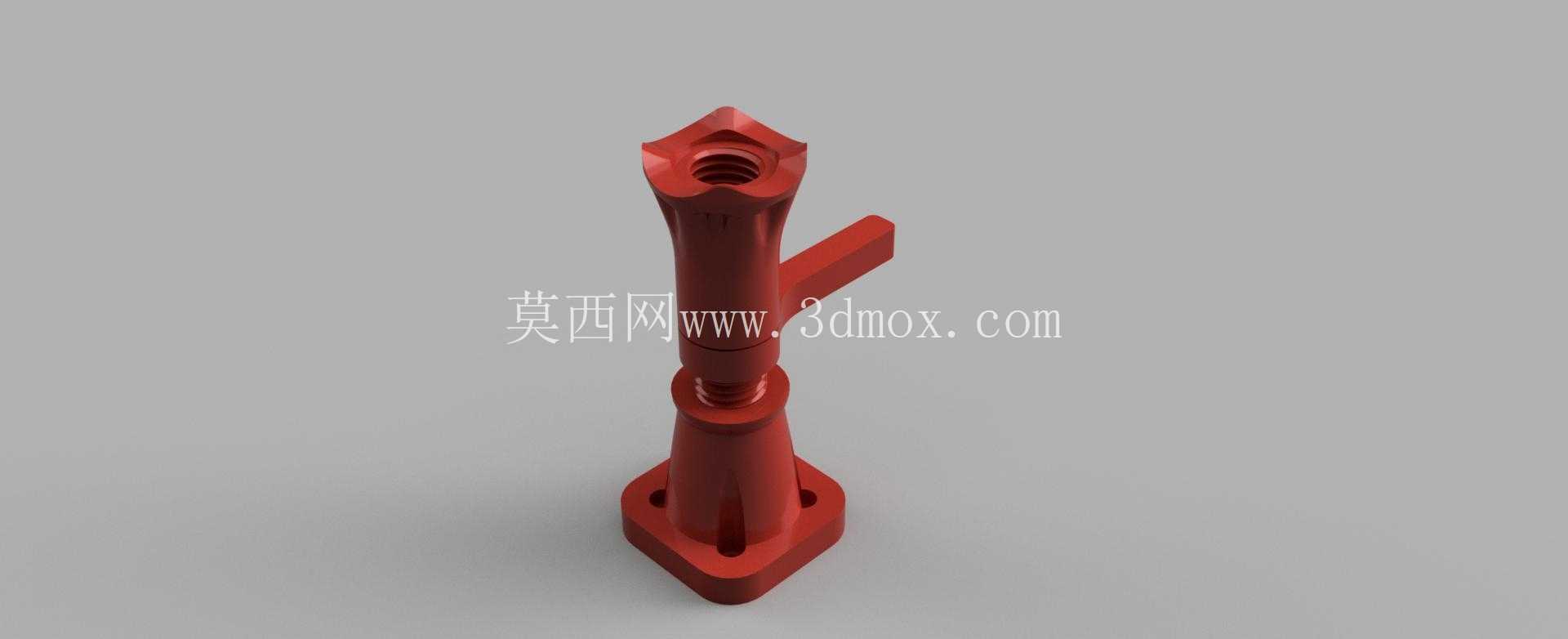

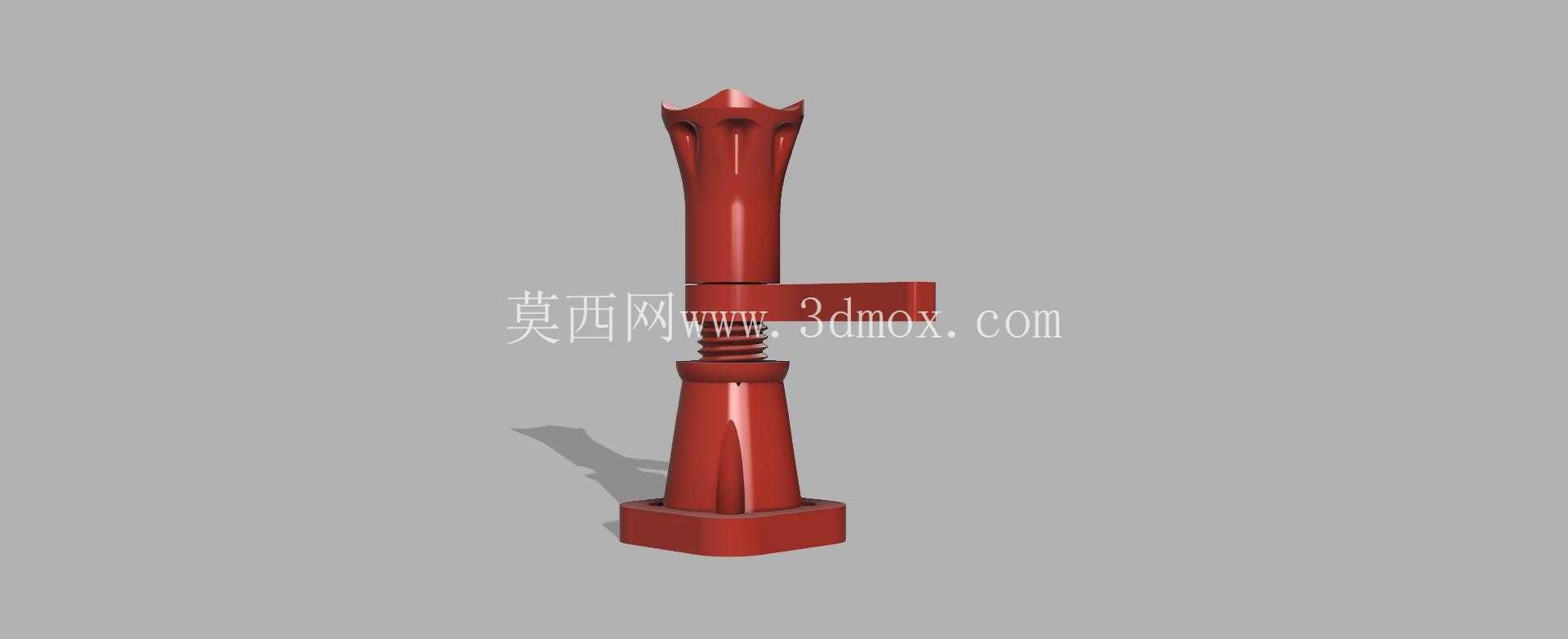

从结构设计来看，整体采用一体式铸造基体搭配梯形螺纹调节副，底部的方形法兰安装座预留了四个沉头安装孔，可直接通过内六角螺丝固定在设备工作台的T型槽或者辅助工装板上，法兰座边长控制在45mm以内，不会占用过多台面上的装夹空间，相邻支撑件的最小安装间距可压缩至50mm，能够灵活适配不同尺寸、不同支撑点布局的工件。中间的调节杆采用Tr12×3的梯形螺纹，螺距3mm的设计兼顾了调节效率与自锁性能，单手即可转动调节杆完成高度调整，调整到位后无需额外锁止结构，依靠螺纹副的自锁角度即可保持支撑高度稳定，不会在加工过程中出现缓慢回落的问题，总调节行程为60mm，最低支撑高度110mm，最高支撑高度170mm，刚好覆盖桌面激光雕刻机工作台面到焦距平面的常规高度差范围。

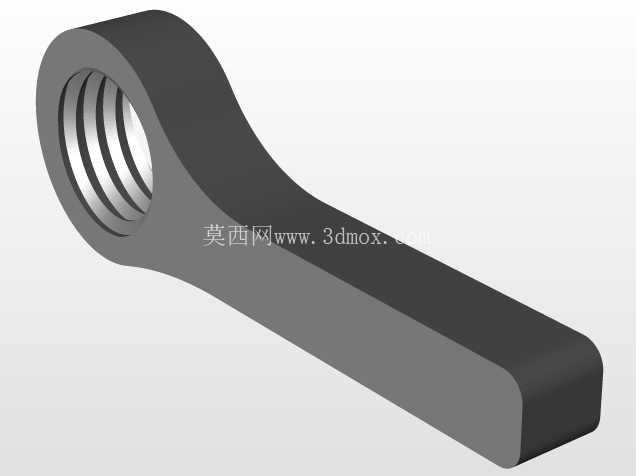

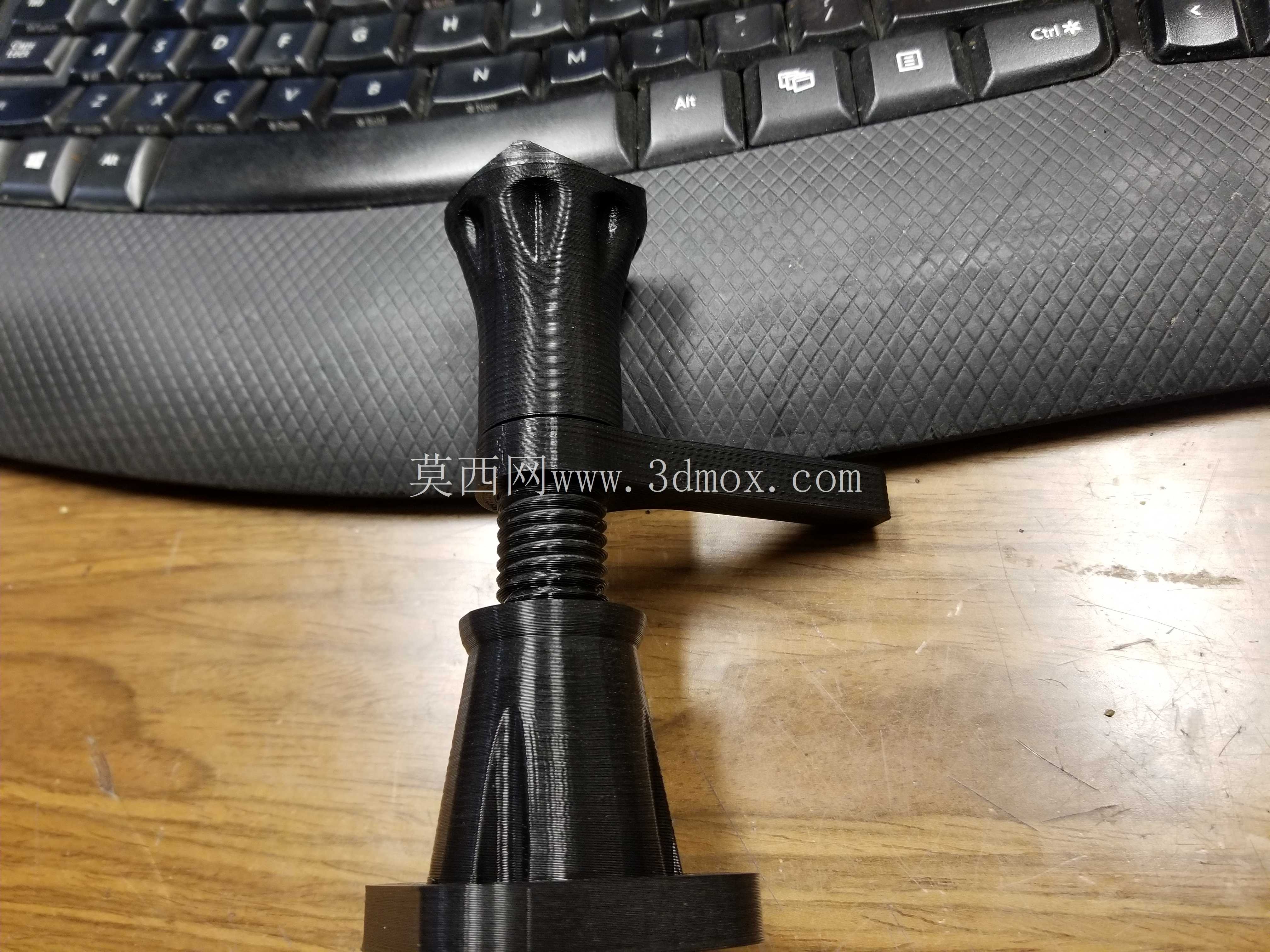

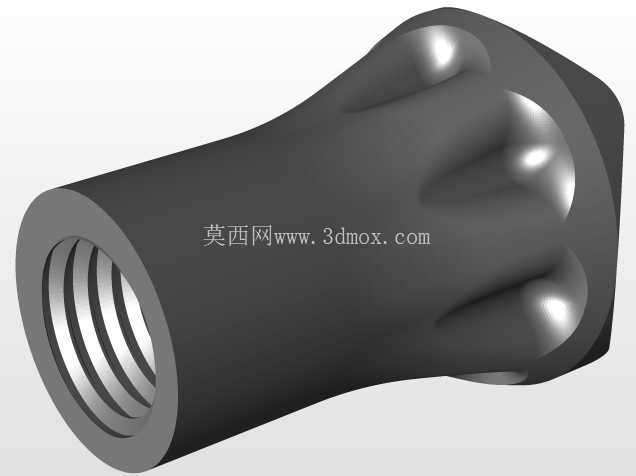

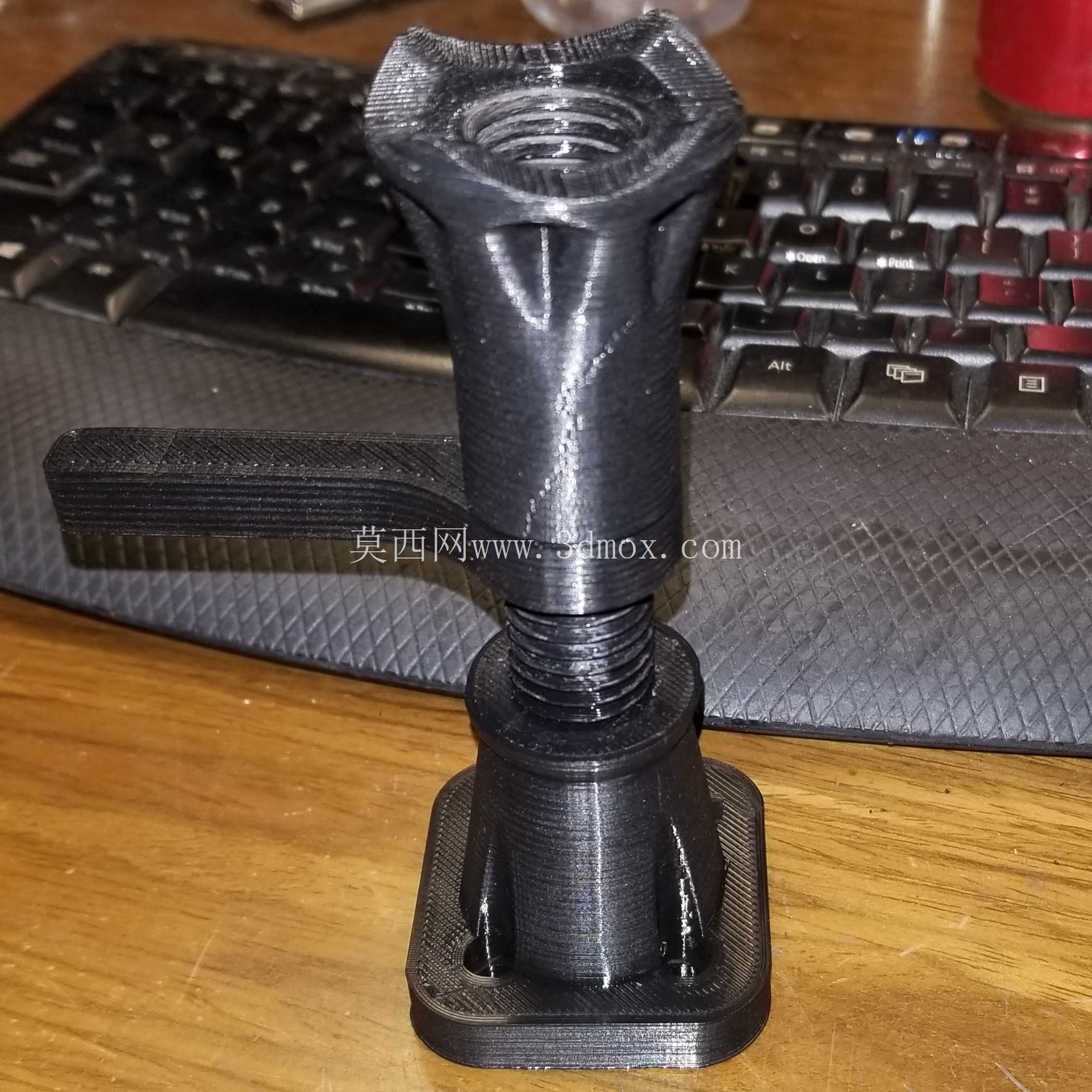

顶部的支撑头设计为内凹的梅花型接触面，既可以直接抵接工件的平面部位，内凹结构也能适配带小凸点的异形工件定位，避免支撑过程中出现工件滑移；侧面伸出的短拨杆是为了快速调节设计的，当需要大幅度调整高度时，直接拨动拨杆即可快速转动调节杆，比传统的旋钮式调节效率提升40%以上，微调时直接转动上部杆体即可实现毫米级的高度微调，满足激光加工0.1mm级的焦距调整精度要求。

设计过程中优先考虑了铸造工艺的可行性，整体壁厚控制在3-4mm，没有出现局部壁厚突变的结构，所有转角处都做了R2-R3的铸造圆角，避免铸造过程中出现缩孔、浇不足的缺陷，后续机加工仅需要处理螺纹部位、底部安装面和顶部支撑面三个关键部位，加工工序少，量产成本低。基体材质选用常见的铸钢材质，表面做喷塑防锈处理，能够适应加工车间的多尘、偶尔有切削液溅落的使用环境，长期使用不会出现锈蚀卡滞的问题。

实际使用时，通常会根据工件的大小配置3-4件该支架，在工件的边角、易变形部位布置支撑点，调整各支架的高度让工件待加工面完全处于激光的焦距平面内，相比整块的垫高治具，这种分体式可调支架不需要根据不同工件定制专用治具，能够适配任意不规则形状的工件支撑，尤其是针对带有翘曲变形的板材，通过不同支撑点的高度差补偿板材形变，能够让整个加工面的焦距保持一致，大幅提升雕刻成品的一致性。除了激光雕刻机场景外，这类小型可调支撑也可以用在小型台钻、桌面级3D打印机的工件调平，或者电子设备组装过程中的PCB板临时支撑场景，结构简单可靠，没有易损件，日常维护仅需要定期在螺纹副上涂抹少量润滑脂即可保证调节顺畅。
