电子焊接作业用烙铁头清洁座结构设计

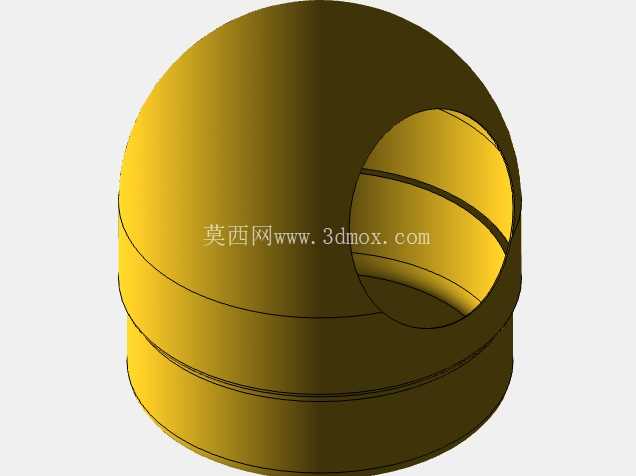

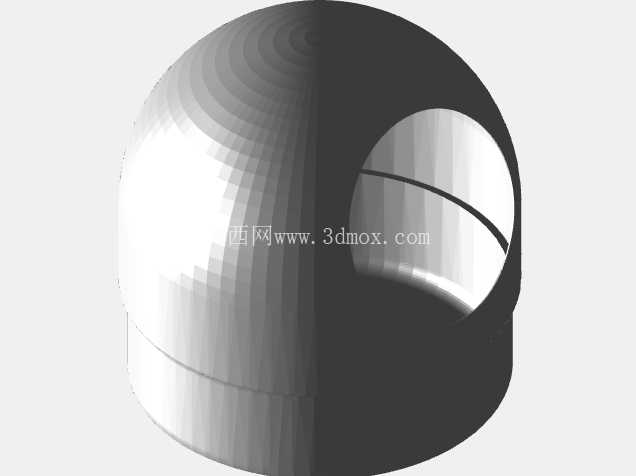

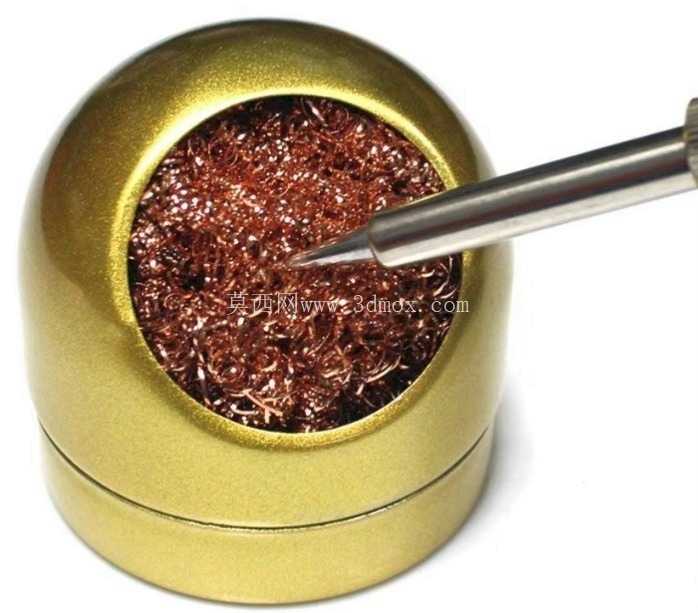

　　整个清洁座采用上下分体式的半球形壳体结构，下半部分为配重底座，上半部分为开口的清洁腔，内部填充高纯度细铜丝团作为清洁介质，使用时只需将加热后的烙铁头插入铜丝团中轻轻蹭动，铜丝的高导热性会快速带走烙铁头表面的氧化层与残留焊锡，脱落的锡渣会直接落入铜丝团间隙与底座空腔内，不会飞溅到作业台面上，也不会产生水渍污染PCB板或待焊元器件。从结构设计逻辑来看，半球形的外壳没有突出的棱角，放置在焊台旁的作业区域时不会剐蹭操作人员的手腕，底部可粘贴防滑硅胶垫，在频繁插拔烙铁清洁的过程中不会发生位移，壳体采用金属薄壁冲压成型工艺，壁厚控制在0.8mm左右，整体重量控制在150g上下，既保证了放置的稳定性，又不会过于笨重占用过多焊台周边的操作空间。在电子装联、线束加工、小五金锡焊等作业场景里，烙铁头的氧化层与残留锡渣清理是直接影响焊接质量的高频操作环节，传统的湿海绵清洁方式会让高温烙铁头骤冷，长期使用会加速烙铁头镀层开裂脱落，缩短烙铁头使用寿命，同时海绵吸附的锡渣冷却后容易干结堵塞孔隙，需要频繁更换清洁耗材，针对这一实际作业痛点，这款烙铁清洁座采用了无水冷的干清洁结构设计，完全规避了传统清洁方式的热冲击问题。

　　清洁腔的开口直径设计为55mm，适配市面上绝大多数936系列、T12系列等常用规格的烙铁头插入清洁，开口边缘做了卷边钝化处理，避免操作人员拿取清洁座时被金属锐边划伤，铜丝团的填充高度控制在腔体内2/3位置，既保证了足够的接触摩擦力来蹭除烙铁头表面的残留污物，又不会因为填充过满导致铜丝在清洁过程中被带出腔体。上下壳体采用旋扣式连接结构，不需要额外的紧固件，当铜丝团内积存的锡渣过多影响清洁效果时，只需旋转打开上盖即可更换内部的铜丝清洁介质，底座空腔也可以定期倾倒积存的锡渣，整个维护过程不需要借助任何工具，适配生产线快节奏的作业需求。

　　从安装边界来看，这款清洁座的底座直径为65mm，整体高度为40mm，在焊台周边预留70mm见方的平面区域即可放置，不需要额外的固定支架，也不需要接入电源、气源等外部动力，完全依靠纯机械结构实现清洁功能，不管是固定工位的量产焊装线，还是外出上门维修的移动作业场景，都可以直接放置使用。在实际使用过程中，这种铜丝干清洁的方式不会降低烙铁头的表面温度，清洁完成后可以立刻进行焊接作业，不需要等待烙铁头重新回温，能够有效提升单工位的焊接作业效率，同时因为没有水冷带来的热冲击，烙铁头的使用寿命相比传统海绵清洁方式可以提升40%以上，减少了烙铁头的耗材更换成本。

　　清洁座的金属外壳具备良好的耐高温性能，即使烙铁头不小心短暂接触到壳体内壁，也不会出现融化、变形的问题，外壳表面做了哑光金色的抗氧化涂层，长期在焊接车间的多烟尘环境下使用也不容易生锈、沾附难以清理的污物，日常维护只需用干布擦拭表面即可。内部填充的铜丝团采用无氧铜细丝加工而成，细丝直径在0.1mm左右，既有足够的硬度刮除烙铁头表面的氧化层，又不会划伤烙铁头表面的镀铁层，铜丝之间的间隙可以容纳大量脱落的锡渣，单次填充的铜丝团可以满足单工位连续使用1-2个月的清洁需求，耗材更换成本极低。在结构建模过程中，需要重点控制上下壳体旋扣的配合公差，旋扣的配合间隙控制在0.2mm以内，保证旋转开合的顺畅度，同时避免闭合后出现松动错位的问题，清洁腔开口的卷边半径控制在1.5mm，既要保证边缘的圆滑度，又不能因为卷边过大导致开口有效直径缩小，影响烙铁头的插入操作。底座的底部设计有1mm深的圆形凹槽，用于粘贴防滑硅胶垫，凹槽的深度与硅胶垫的厚度匹配，粘贴后硅胶垫不会突出底座底面，保证整个清洁座放置的平整度，不会出现晃动的问题。
