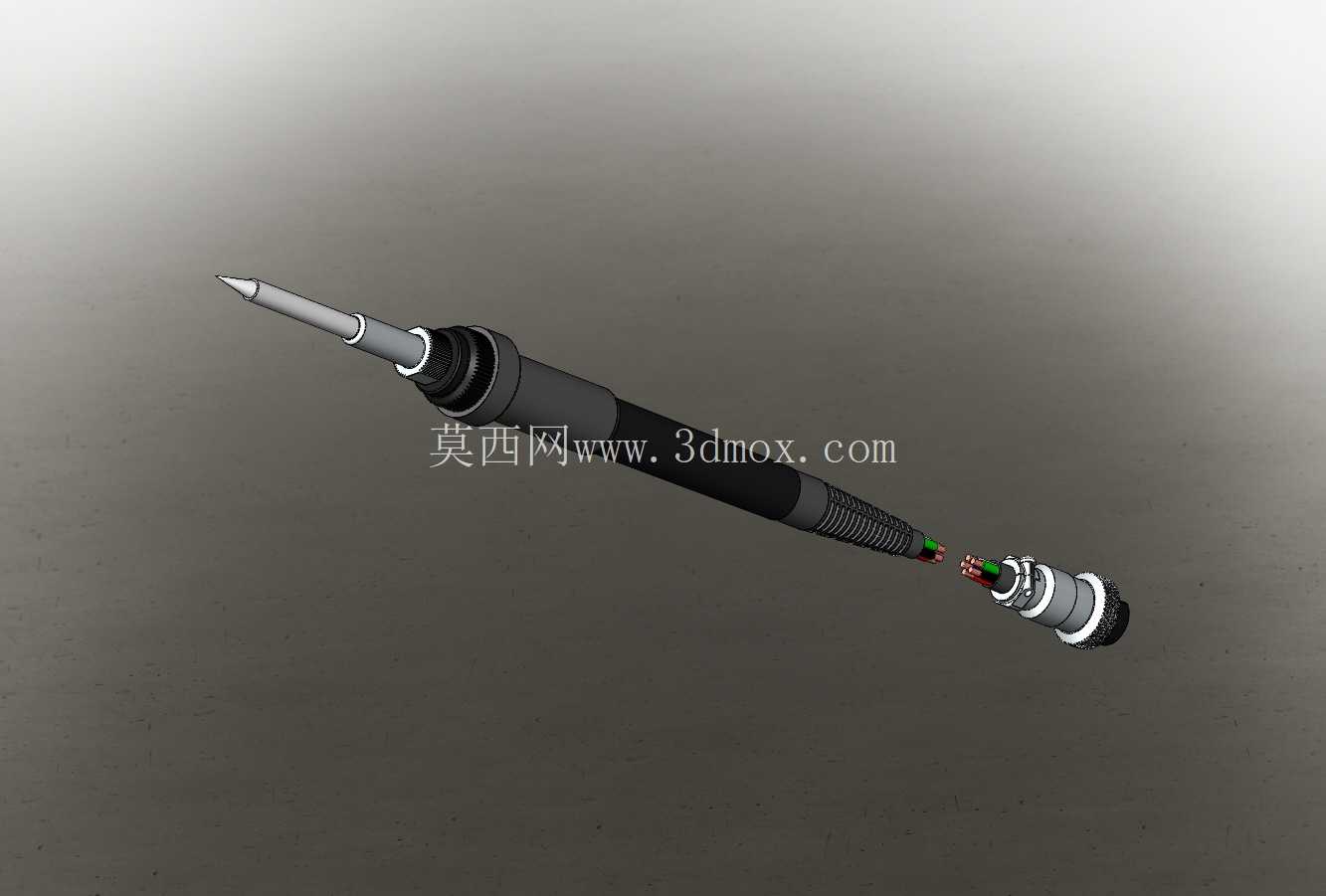

HAKKO T12数显电烙铁三维结构设计

在电子装联、精密维修、小批量电路板试制场景中，手持焊接工具的握持手感、发热效率、线缆抗弯折能力，直接决定长时间作业的疲劳度与焊接良率。这套T12电烙铁的三维结构设计，完全围绕一线焊接作业的实际操作痛点展开，没有冗余的装饰性结构，每一处尺寸与造型都服务于实际使用需求。

先从操作端的手柄结构说起，手柄主体采用分段式防滑造型，靠近发热芯的握持段做了细径收腰处理，直径控制在18mm，刚好匹配成年操作者拇指与食指的捏持围度，长时间捏持不会因为手柄过粗造成指关节酸胀；手柄后半段做了微幅加粗，直径24mm，贴合掌心的支撑位置，卧姿焊接时可以依托掌部分担手腕受力。手柄外壳的防滑纹路采用斜向交错的浅槽设计，深度0.3mm，既不会因为纹路过深积攒焊锡残渣，也能在手上沾有少量助焊剂时提供足够的摩擦力，避免操作时打滑。手柄与发热芯的衔接位置做了耐高温隔热段，采用低导热系数的工程塑料材质，长度12mm，连续高温焊接时，手柄握持区的温度可以稳定控制在40摄氏度以内，不会出现烫手持握的问题。

发热端的结构设计充分考虑了焊咀的更换便捷性与导热效率，焊咀采用插拔式安装结构，锁紧套与手柄前端的配合公差控制在0.02mm以内，既可以保证焊咀与发热芯的紧密贴合，减少热传导损耗，也能在更换焊咀时无需额外工具，徒手旋动锁紧套即可完成拆装。焊咀尖端的锥度做了优化，尖部直径0.8mm，既可以应对0402、0603封装的精密贴片元件焊接，也能满足普通接插件、导线搪锡的热量需求，不用频繁更换不同型号的焊咀就能覆盖80%以上的常规焊接场景。发热芯的固定结构做了同轴度限位，保证焊咀安装后与手柄轴线的同轴度误差小于0.1mm，精细焊接时不会因为尖端偏移影响操作精度。

尾部的线缆连接结构是这套设计里容易被忽略但实用性极强的部分，线缆与手柄的衔接位置做了15mm长的弹簧防弯折护套，护套的弹簧刚度经过匹配，正常握持操作时线缆可以顺着手腕的转动角度自然弯曲，不会在根部出现死折，长期使用也不会出现线缆内部线芯断裂的问题。尾部的接插件采用五芯航空插头结构，插头与手柄尾部的配合做了定位卡槽，插合后不会因为拉扯出现转动松脱，针脚定义分别对应发热芯供电、温度传感器信号、接地屏蔽，焊接时可以有效释放静电，避免静电击穿精密CMOS元件。线缆外径控制在6mm，内部线芯采用多股超细铜丝绞合，外皮采用耐温耐助焊剂腐蚀的硅胶材质，拖拽时手感柔软，不会因为线缆过硬拉扯手柄影响焊接操作的稳定性。

从安装边界与适配性来看，整套电烙铁的总长度控制在220mm，不含线缆的自重约70g，放在常规的焊台支架上时，重心刚好落在支架的支撑槽位置，不会出现头重脚轻滑落的问题。手柄上的数显模块嵌入在手柄后半段的侧面，倾斜角度15度，握持操作时不用刻意转动手腕就能清晰看到当前设定温度与实际温度数值，按键采用凸起式硅胶按键，戴防静电指套也能准确操作，不会出现按键误触的问题。数显模块的电路板固定结构做了防震设计，在壳体与电路板之间垫有0.5mm厚的硅胶减震垫，日常放置时的轻微磕碰不会造成电路板元件虚焊。

在实际产线适配场景中，这套结构可以直接匹配常规的T12焊台控制板，安装尺寸完全兼容市面上主流的T12发热芯配件，不用修改原有焊台的固定结构就能直接替换使用。手柄外壳的壁厚均匀控制在2mm，注塑成型时不会出现缩痕、变形的问题，装配时所有配合面都做了止口定位，装配后接缝间隙小于0.1mm，助焊剂蒸汽、焊锡碎屑不会进入手柄内部造成电路短路。接地结构从焊咀位置一直连通到尾部插头的接地针，整个导通电阻小于0.5欧姆，完全满足电子生产车间的防静电作业要求，焊接敏感类电子元件时不会造成静电损伤。
