导轨式数显过欠压保护装置结构设计

这款导轨式安装的数显保护装置，主要应用于低压终端配电回路的电压参数监测与故障保护场景，常见于民用住宅分户配电箱、工业车间小型动力配电回路、商用建筑照明配电支路等位置，用来实时监测回路的输入电压数值，在电压超出预设的安全阈值范围时，快速切断后端负载供电，避免过压击穿用电设备绝缘层、欠压导致电机类负载堵转烧损等常见配电故障。

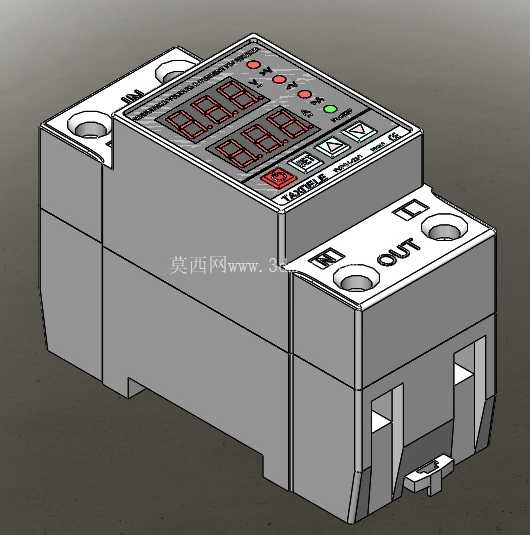

从结构设计思路来看，整体采用标准模数化的DIN导轨安装形态，壳体宽度适配常规终端配电的模数尺寸，能够和微型断路器、漏电保护器等常规配电元件并排安装在标准配电箱内，不需要额外定制安装空间。壳体上下两端分别设置进线与出线接线端子，端子采用带压线板的螺丝锁紧结构，能够适配不同线径的铜芯导线，接线时导线插入端子孔后锁紧螺丝即可，压线板可以增大导线与端子的接触面积，避免长期运行后接触电阻过大引发端子发热问题。装置正面的操作显示区域做了下沉式设计，数显数码管嵌入壳体正面的凹槽内，既可以避免安装、搬运过程中硬物刮花数码管表面，也能减少环境光线直射导致的数码管显示反光问题，方便运维人员在配电箱前直接读取电压数值。正面的操作按键采用凸起的橡胶材质，按键行程适中，戴绝缘手套操作时也能准确触发，按键旁设置多颗状态指示灯，分别对应电源接通、过压故障、欠压故障、输出正常等不同工作状态，指示灯采用不同颜色区分，故障状态下对应指示灯常亮，运维人员不需要查看参数就能快速判断故障类型。

从安装边界来看，装置背部设置标准的导轨卡扣结构，卡扣带有弹性解锁拨片，安装时只需要将装置上部挂在DIN导轨上沿，下部按压到位即可自动卡紧，拆卸时用一字螺丝刀撬动解锁拨片就能取下装置，不需要拆卸整条导轨上的其他元件，后期维护更换十分便捷。装置的进出线端子位置预留了足够的接线操作空间，端子上方的壳体部分印有清晰的进线、出线标识，以及对应的相线、零线接线位标记，避免施工人员接反线路导致装置无法正常工作。壳体侧面设置散热格栅，格栅采用迷宫式结构，既可以保证装置内部电路工作时的热量能够自然散出，也能阻挡配电箱内的灰尘、金属碎屑直接落入装置内部，降低电路短路的风险。

在功能实现的结构匹配上，装置内部的电路板采用分层固定设计，电源采样电路、输出控制继电器、数码管驱动电路分别固定在不同的安装柱上，板间通过排针连接，既可以减少强电回路对弱电采样信号的干扰，也能在某一部分电路损坏时单独更换对应板件，降低维修成本。输出回路的继电器采用大电流触点设计，触点部分设置灭弧罩结构，在装置切断故障回路时能够快速熄灭触点间的电弧，避免电弧烧蚀触点导致接触不良，延长装置的整体使用寿命。装置的参数设置功能通过正面的三个按键实现，不需要拆开壳体就能调整过压、欠压的动作阈值，以及故障解除后的自动复位延时时间，适配不同负载的保护需求，比如针对电机类负载可以适当调整欠压阈值，避免电机启动时的电压跌落导致装置误动作；针对精密电子设备负载，可以适当收窄过压保护阈值，给设备提供更精准的电压保护。

从实际使用的适配性来看，这款装置的整体外形尺寸完全匹配常规终端配电箱的安装空间，安装后不会突出配电箱导轨平面过多，能够顺利合上配电箱的箱门，不会和箱门内侧的走线槽、标识牌产生干涉。装置的接线端子距离配电箱安装背板的距离经过优化，接线完成后导线的弯曲半径符合配电施工的规范要求，不会出现导线过度弯折损伤线芯的问题。正面的显示区域高度和同排安装的微型断路器操作手柄高度基本持平，运维人员巡检时不需要弯腰或者踮脚就能同时查看所有配电元件的状态与电压参数，日常巡检的效率更高。
