智能数显高精度手持万用表结构设计

这款手持数字万用表的结构设计，完全围绕电工日常检修、电子电路调试、工业设备运维等一线作业场景的实际需求展开，没有多余的装饰性结构，每一处外形与内部布局都服务于测量作业的实用性。从实际使用场景来看，不管是家装电路的通断排查、工厂低压配电系统的电压电流检测、电子元器件的参数测量，还是汽修场景下的车载电路故障定位，这类设备都需要兼顾单手操作的便携性、复杂工况下的抗造性、读数的直观性，以及表笔插拔的便捷性，整个建模过程也始终围绕这些核心需求推进。

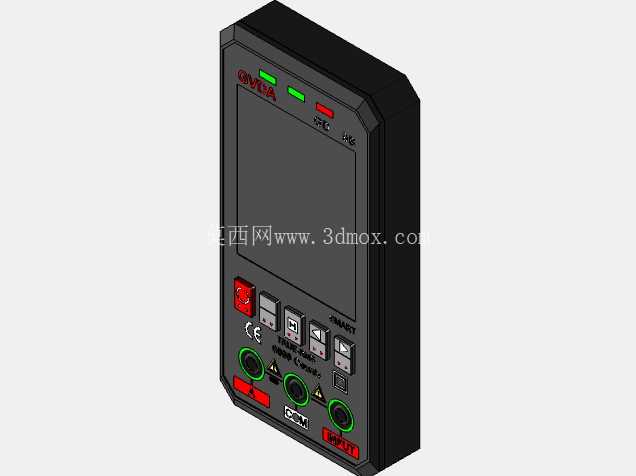

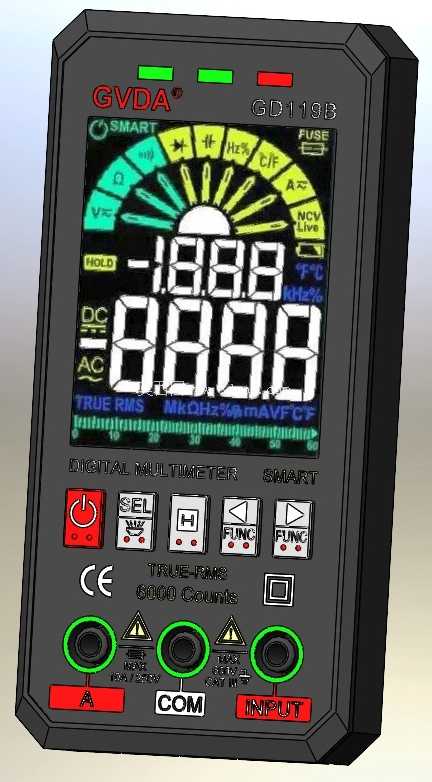

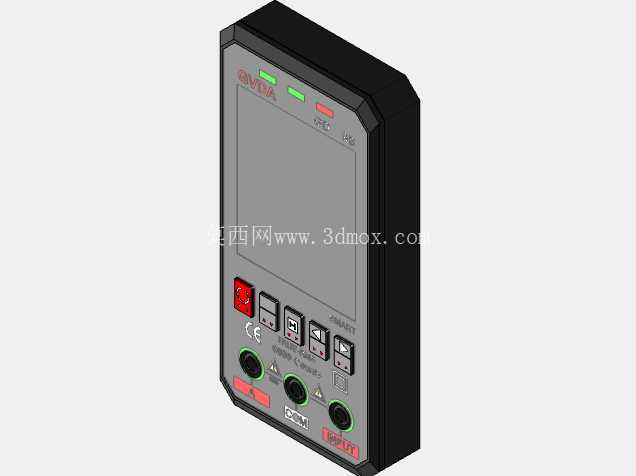

从功能特性对应的结构设计来看，正面的大屏显示区域做了下沉式防护边框，屏幕边缘比壳体表面低1.2mm，即便设备正面朝下掉落在平整水泥地面，也不会直接磕碰屏幕表面，屏幕下方的功能按键采用了一体式硅胶按键布局，按键行程控制在0.8mm，按压力度适配单手持握时的拇指操作范围，每个按键的凸起高度做了差异化设计，电源键的凸起高度比其他功能键高0.3mm，方便作业时盲操作快速开关机，不用刻意低头辨认按键位置。表笔接口区域做了颜色区分的防呆设计，红色正极接口和黑色负极接口的内径公差控制在0.05mm以内，适配标准4mm直径的表笔插头，插拔时的阻尼感经过反复调整，既不会因为太松导致测量过程中表笔脱落，也不会因为太紧导致单手插拔困难，接口周边做了凸起的挡边，防止测量时表笔线弯折过度导致内部线芯断裂。

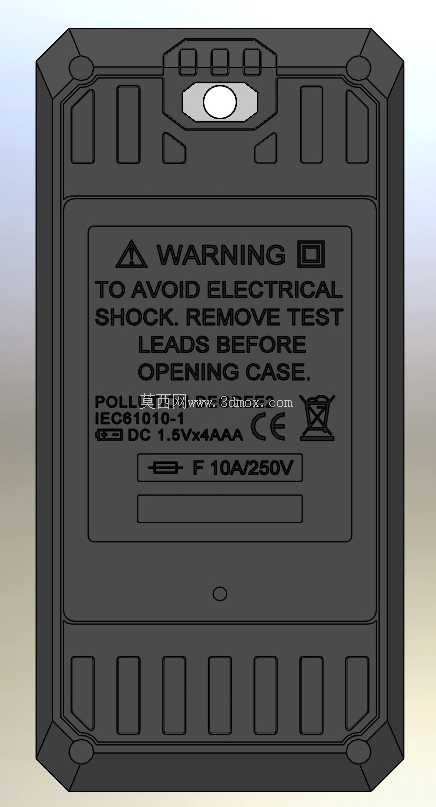

外形尺寸方面，整机的长宽厚控制在130mm*75mm*25mm的范围内，这个尺寸刚好可以放进工装裤的侧袋，也能适配大多数电工工具包的网袋仓位，壳体四个角做了R8的圆弧防撞包角，包角内部预留了1.5mm的软胶填充空间，跌落时可以吸收大部分冲击能量，避免内部电路板受冲击损坏。背面的电池仓采用了滑盖式设计，滑盖的卡扣做了隐藏式处理，不会因为日常摩擦意外打开，电池仓内部可以容纳两节7号电池，仓内做了正负极标识的凸印，即便在光线不好的作业环境下换电池，也能靠触感快速辨认安装方向。

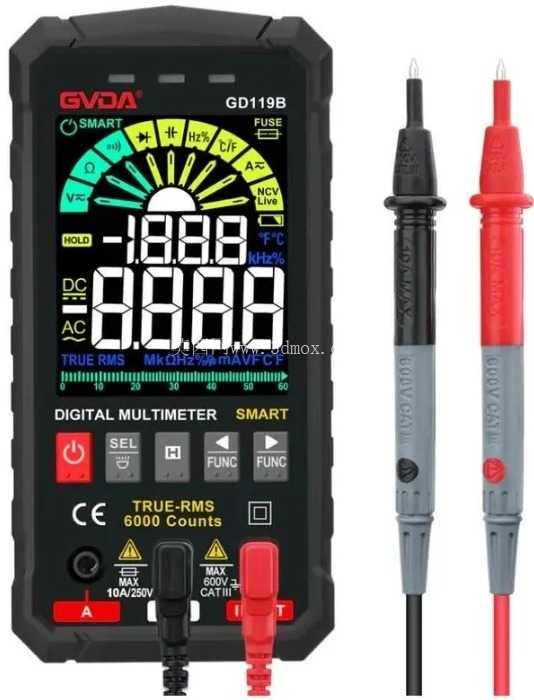

设计思路上，整个壳体的分模线设置在侧面中框位置，前后壳的配合采用止口结构，配合间隙控制在0.1mm以内，既可以满足日常使用的防尘需求，也能防止少量飞溅的液体渗入壳体内部，壳体表面做了细晒纹处理，手上沾有少量油污或者汗水的时候，持握也不会打滑。配套的表笔笔身做了双色注塑设计，手持区域的软胶部分做了防滑纹理，表笔探针的金属部分长度控制在18mm，既可以满足常规接线端子的测量需求，也能避免探针过长导致的相邻端子短路风险，表笔线的出线位置做了防弯折弹簧结构，反复弯折也不会出现线芯断裂的问题。

从安装边界来看，内部电路板的固定柱采用了三点式定位，每个固定柱都做了加强筋结构，电路板和壳体之间预留了0.5mm的间隙，避免壳体受挤压时直接压迫电路板导致元器件虚焊，屏幕和电路板之间采用斑马条连接，没有采用硬排线结构，抗振动性能更好，适配工业现场的移动作业需求。整个设备的重量控制在180g以内（不含电池和表笔），单手持握长时间作业也不会有明显的负重感，功能档位的切换逻辑对应正面的显示区域布局，测量时的数值显示做了大字号设计，距离1米的位置也能清晰读取数值，屏幕上方的功能标识区采用了不同颜色的分区，不同测量功能对应不同的颜色块，切换档位时可以快速对应显示区域的标识，减少读错参数的概率。
