适配加湿与实验场景的蒸汽热交换结构

这款蒸汽热交换结构的开发，最初是瞄准商用加湿设备的配套需求，同时兼顾实验室半封闭实验系统的蒸汽换热场景，在结构设计阶段就把防水密封作为核心约束条件，避免换热过程中出现冷凝水渗漏、蒸汽串流的问题。从实际应用场景来看，商用加湿设备运行时，需要将高温蒸汽的热量快速传递至待加湿气流，同时避免液态水随气流进入送风段，造成设备内壁结露、送风带水的问题；而实验室半封闭实验场景下，换热结构需要适配小流量、高精度的温控需求，换热效率波动要控制在较小范围内，同时要耐受实验过程中可能出现的短时温度冲击，不会因为热胀冷缩出现结构开裂、密封失效的情况。

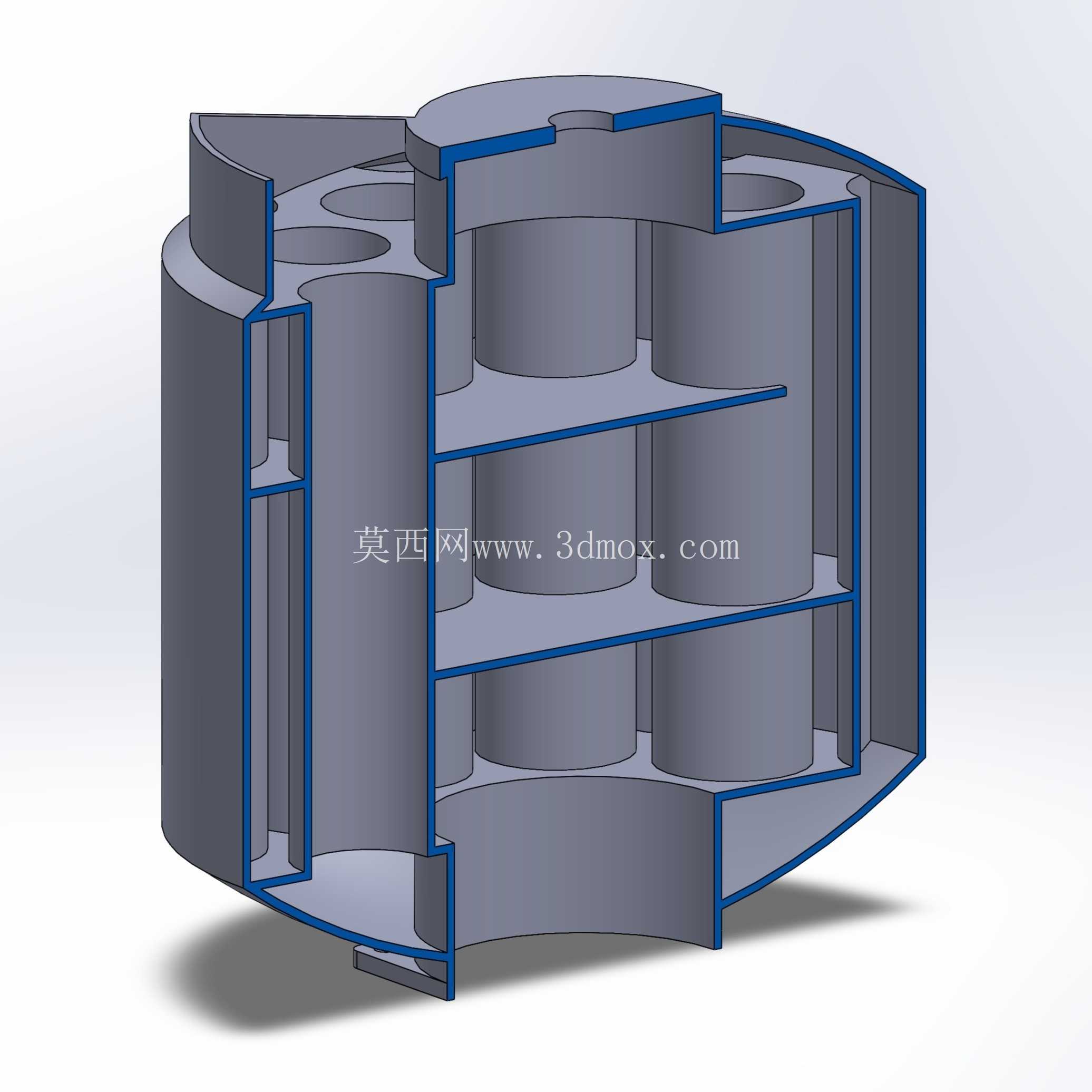

在功能特性设计上，这款结构采用多层环形流道布局，内部设置多组平行的换热腔体，蒸汽走内侧流道，待换热介质走外侧环形通道，通过增大冷热介质的接触面积提升换热效率，同时每层流道都设置了独立的导流结构，避免介质在腔体内形成流动死区，减少局部积液的可能。考虑到产品需要具备防水能力，所有流道的衔接位置都做了圆角过渡，没有直角积液槽，结构外壁的拼接位置都设计了止口结构，不管是采用3D打印一体成型，还是后续做焊接密封，都能保证衔接位置的密封可靠性，不会出现缝隙渗水的问题。

设计思路上，这款结构优先适配增材制造工艺，因为传统机加工方式很难完成内部多层交错流道的加工，一体打印可以避免多零件拼接带来的密封隐患。如果采用PBF或者SLS工艺打印，可以实现较高的填充密度，结构致密度能够满足防水要求，不需要额外做浸渍密封处理；如果采用FFF熔融沉积工艺打印，就需要选用更小直径的喷嘴，降低单层打印厚度，保证层间结合的致密性，避免层间缝隙出现渗水问题，同时打印时要做好流道内壁的支撑处理，避免内部支撑拆除不彻底造成流道堵塞，影响介质流动。

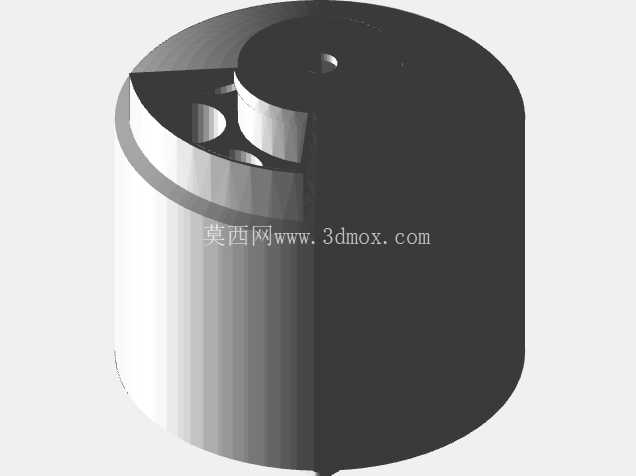

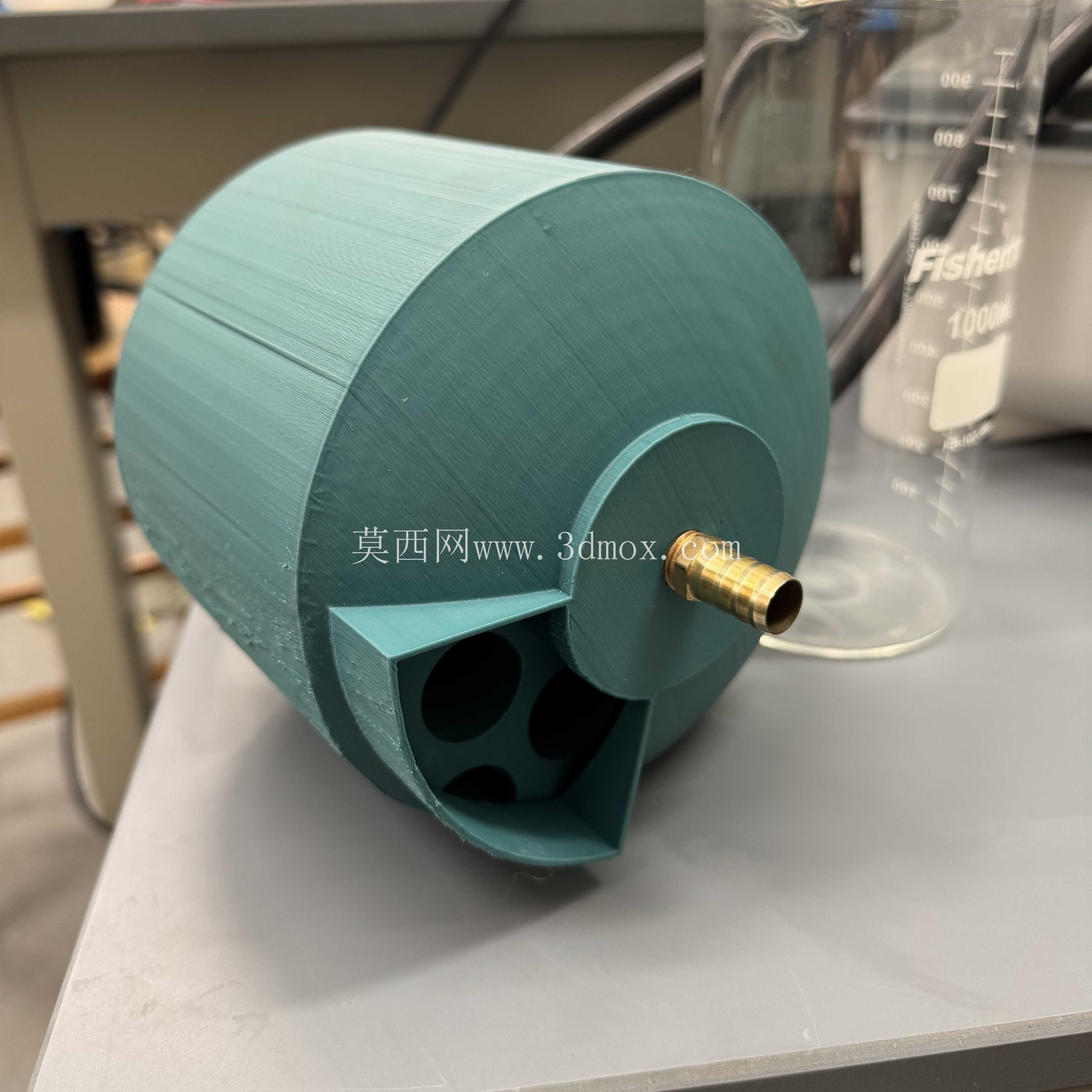

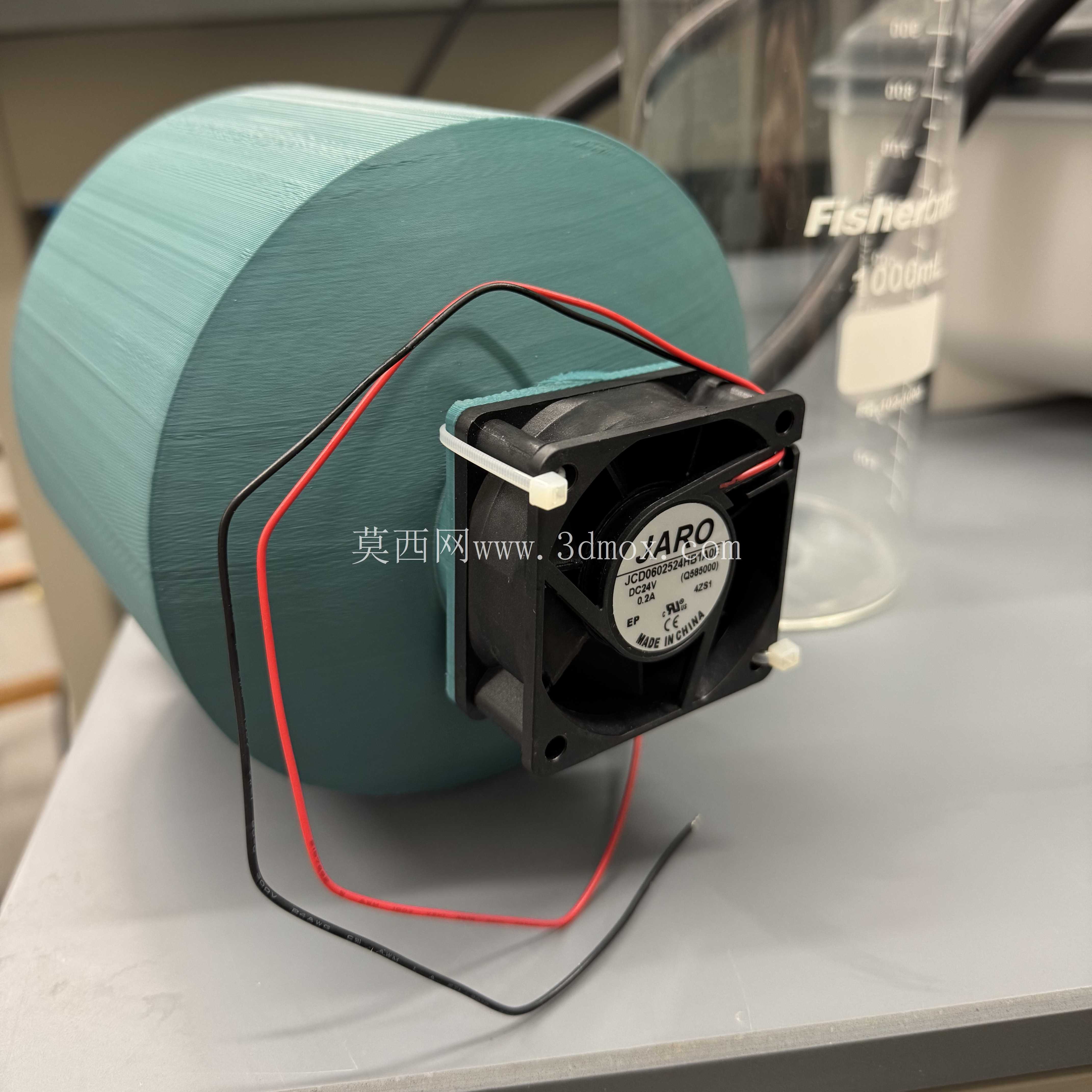

从外形尺寸与安装边界来看，这款结构采用圆柱形整体布局，外径适配常规商用加湿设备的筒体安装位，轴向长度可以根据实际换热功率需求做等比例缩放，不需要重新调整内部流道的布局比例。结构上下两端都设计了定位止口，上端对接蒸汽输入管路，下端对接冷凝水排出管路，侧面预留介质进出的接口位置，安装时不需要额外做转接法兰，直接通过止口定位配合密封垫就可以完成装配，能够适配现有多数商用加湿设备的安装空间，不需要对原有设备的筒体结构做大幅改动。在实验室场景应用时，圆柱形结构也方便搭配保温套做外保温处理，减少换热过程中的热量损耗，提升温控精度。

实际运行过程中，蒸汽从上端接口进入内部多层流道，热量通过流道壁传递给外侧流动的待加热介质，蒸汽冷凝形成的液态水会顺着内壁流到下端的集液腔，从排水接口排出，不会在流道内部积存造成水堵。多层平行流道的设计可以让蒸汽在各个腔体内均匀分配，不会出现局部流量过大、换热不充分的问题，同时结构整体没有多余的突出部件，外部轮廓规整，不管是安装在设备内部还是实验台架上，都不会和周边部件产生干涉，安装维护时只需要拆装两端的管路连接，不需要拆解周边其他结构，后期维护清理也比较方便。针对不同的换热功率需求，只需要调整内部流道的层数和每层流道的高度，就可以快速调整换热面积，不需要重新设计整体的外部安装接口，能够快速适配不同功率等级的设备需求，减少衍生型号的开发周期。
