流化床太阳能集热试验装置结构设计

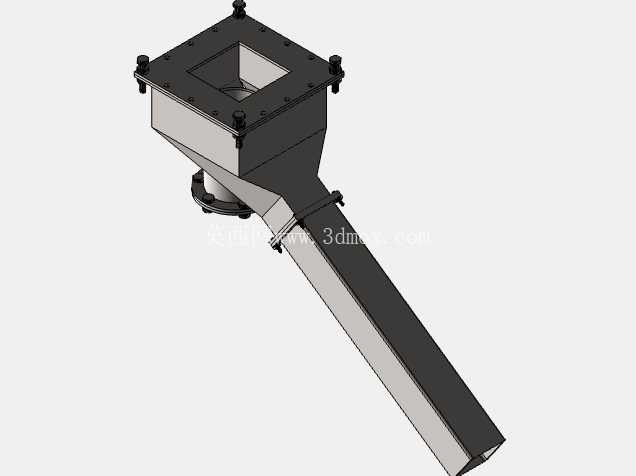

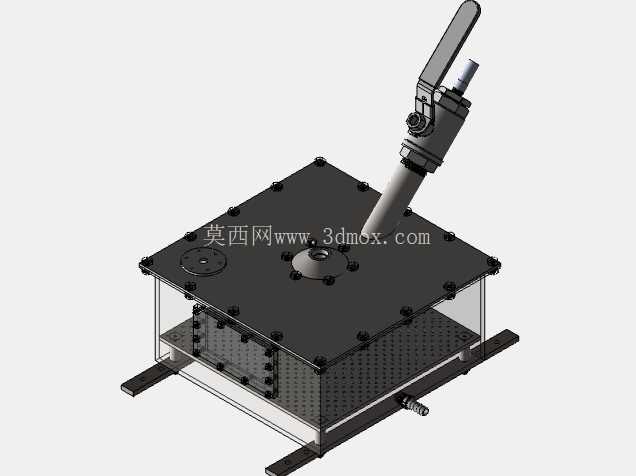

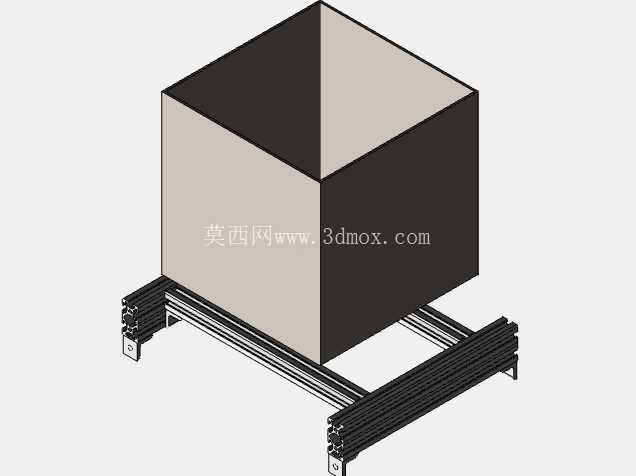

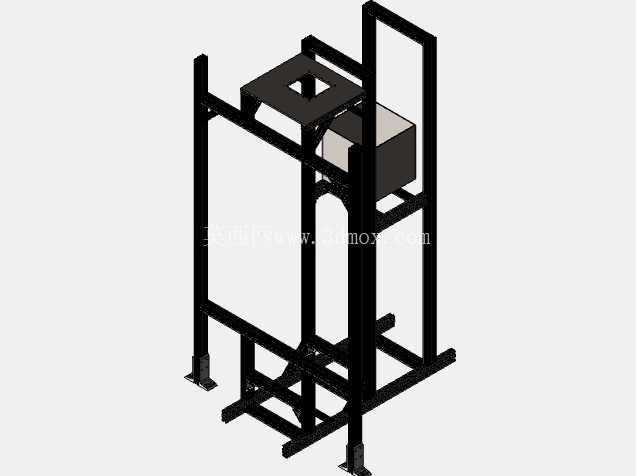

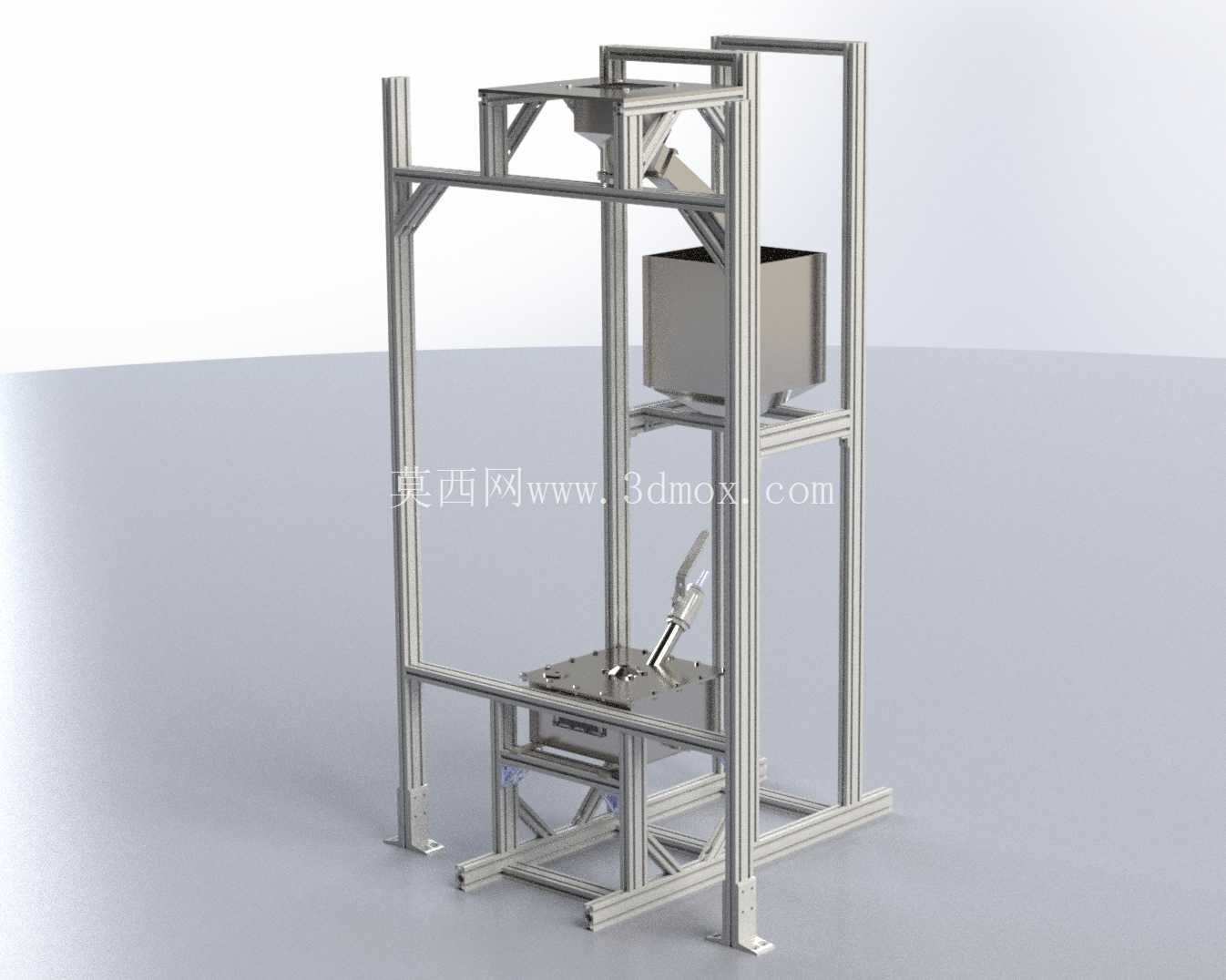

这套试验装置面向聚光太阳能热发电领域的实验室传热特性研究场景搭建，核心是替代传统熔盐工质的颗粒传热性能验证，解决熔盐工质成本高、低温易凝固、运行维护难度大的行业痛点，为后续规模化CSP电站的工质选型、内部流道结构优化提供可复现的实验数据支撑。整体框架采用工业铝型材拼装搭建，型材选型兼顾结构刚性与拆装灵活性，底部框架预留了调节脚杯安装位，可在实验室不平整地面完成水平校准，避免因设备倾斜导致颗粒流化状态不均、传热数据偏差的问题；框架立柱采用双槽铝型材，侧面可灵活加装传感器支架、走线槽、温度采集模块安装板，无需额外焊接加工，适配实验过程中频繁调整测点位置的需求。上部的储料仓采用倾斜下料设计，仓壁倾角大于颗粒物料的自然休止角，避免颗粒架桥、下料不畅的问题，储料仓与下部流化反应段之间设置了可调节开度的插板阀，可精准控制颗粒物料的下落流量，匹配不同流化风速下的物料循环速率。中部的流化腔体是整套装置的核心试验段，腔体侧壁预留了多组温度、压力测点安装孔，可同时采集不同高度、不同径向位置的工质温度与床层压降数据，腔体正面设置了透明观察窗，可直观观测颗粒流化状态、气泡生成与运动规律，方便实验人员实时调整运行参数；下部的布风板采用均匀开孔结构，开孔率经过反复校核，保证进入腔体的气流分布均匀，避免出现局部沟流、死区导致的传热效率下降问题。装置下部设置了颗粒收集与换热段，经过集热换热后的颗粒可在该段完成热量导出，再通过提升结构送回上部储料仓，实现颗粒工质的循环运行，整套循环管路的弯头均采用大曲率半径设计，减少颗粒输送过程中的磨损与卡堵风险。从安装边界来看，整套装置的占地尺寸适配常规实验室进门宽度，无需拆分即可完成室内转运，顶部框架预留了吊装孔位，方便实验过程中拆装上部储料仓、更换不同内部结构的流化腔体；电气走线全部沿铝型材槽内布置，外部无裸露线缆，避免实验过程中高温颗粒掉落烫损线缆、人员走动剐蹭线路的安全隐患。在设计过程中，重点考虑了实验场景的模块化更换需求，流化腔体与上下段的连接均采用快拆法兰结构，更换不同内部几何结构的试验腔体时，无需拆解整体框架，仅需松开法兰紧固件即可完成替换，大幅提升实验迭代效率；所有与颗粒接触的内壁面均做了打磨抛光处理，降低颗粒流动阻力，减少细颗粒粘附壁面的情况，保证实验过程中物料循环的稳定性。布风板下方的风室设置了均流结构，避免进风直接冲刷布风板局部区域，保证整个布风截面的风速偏差控制在实验允许范围内，让采集到的传热数据更具参考价值。装置侧面预留了辅助加热模块的安装位置，可在实验启动阶段快速提升腔体初始温度，缩短实验准备时间，也可模拟不同入口温度下的集热传热特性。
