增材制造用真空旋涂机替换卡盘结构

　　在增材制造的薄膜制备工序中，真空旋涂设备的卡盘是直接决定基片装夹稳定性、涂覆均匀性的核心工装部件，日常生产中卡盘长期处于真空环境、高速旋转工况下，配合不同规格基片的装夹需求，往往需要根据产线实际加工场景配置替换卡盘，来适配不同尺寸、不同材质的待涂覆工件。这款适配MTI VTC-100真空旋涂机的替换卡盘，在设计阶段首先围绕设备原有安装接口做了边界匹配，卡盘底部的定位止口完全贴合设备主轴的安装基准，不需要额外加工转接件就能直接完成装夹固定，安装时只需要对准主轴的定位销孔，拧紧原有固定螺栓即可完成更换，更换全程不需要拆解设备主轴的其他结构，现场运维人员可以在短时间内完成卡盘切换，适配不同批次的加工任务。

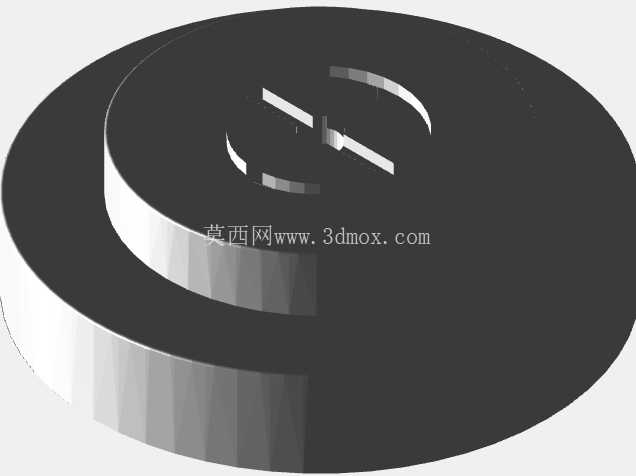

　　从功能特性来看，这款卡盘采用阶梯式同轴结构设计，下层大直径圆盘作为安装基座，保证高速旋转时的整体动平衡性能，上层的装夹工作面设置了对称的卡位结构，能够稳定固定圆形基片，旋转过程中不会出现基片偏移、打滑的问题，卡盘表面的加工粗糙度控制在合理区间，既不会因为表面过于粗糙刮伤基片背面，也不会因为表面过于光滑导致真空吸附时出现漏气泄压的情况。在实际应用场景中，真空旋涂工序需要在密闭真空腔体内完成光刻胶、功能薄膜材料的均匀涂覆，卡盘旋转时的同轴度误差会直接影响涂覆层的厚度均匀性，这款卡盘在设计时将同轴度公差控制在设备允许的范围内，同时预留了公差调整余量，使用方可以根据自身设备的主轴磨损情况、日常加工的精度要求，对卡盘的装夹间隙做微调，不需要重新定制整个卡盘就能适配不同使用状态的设备。

　　从安装边界来看，卡盘的最大外圆尺寸完全适配VTC-100设备的真空腔体内径，旋转过程中不会和腔体内壁、喷淋管路、检测传感器发生干涉，卡盘的整体高度也和原厂卡盘保持一致，更换后不需要重新调整基片和涂覆喷头的相对高度，也不需要重新校准传感器的检测位置，能够直接沿用原有工艺参数开展生产。针对增材制造场景中常见的小批量、多规格基片加工需求，这款卡盘的卡位结构可以适配一定尺寸范围内的圆形基片，不需要频繁更换卡盘就能完成不同规格工件的装夹，减少了工序切换时的工装更换时间，提升了设备的有效作业率。

　　在结构强度设计上，卡盘选用的材质能够满足真空环境下的放气率要求，不会在真空抽气过程中释放杂质影响涂覆层质量，同时材质的刚性足够支撑高速旋转时的离心力作用，长期使用不会出现结构变形，保证装夹精度的稳定性。设计过程中还考虑了日常清洁维护的需求，卡盘表面没有难以清理的死角结构，工序完成后可以直接使用无尘布配合专用溶剂擦拭表面残留的涂覆材料，不会因为积液残留影响后续加工的工件质量。对于日常开展真空旋涂加工的产线来说，备用替换卡盘是必不可少的工装配件，当原有卡盘出现磨损、卡位失效或者需要适配特殊规格基片时，匹配度高的替换卡盘能够快速恢复设备生产能力，避免因为工装定制周期长导致的产线停摆。这款卡盘的结构设计完全围绕现有设备的实际使用需求展开，没有多余的冗余结构，所有尺寸公差都匹配原厂设备的安装基准，同时兼顾了实际加工中的精度需求、维护需求和场景适配性，能够直接融入现有生产流程，不需要对设备做任何改造就能投入使用。
