带弯管回路的翅片式散热换热结构

项目分类:换热器 发布时间:2026-05-21 ID:1150866
  • 带弯管回路的翅片式散热换热结构
  • 带弯管回路的翅片式散热换热结构
  • 带弯管回路的翅片式散热换热结构

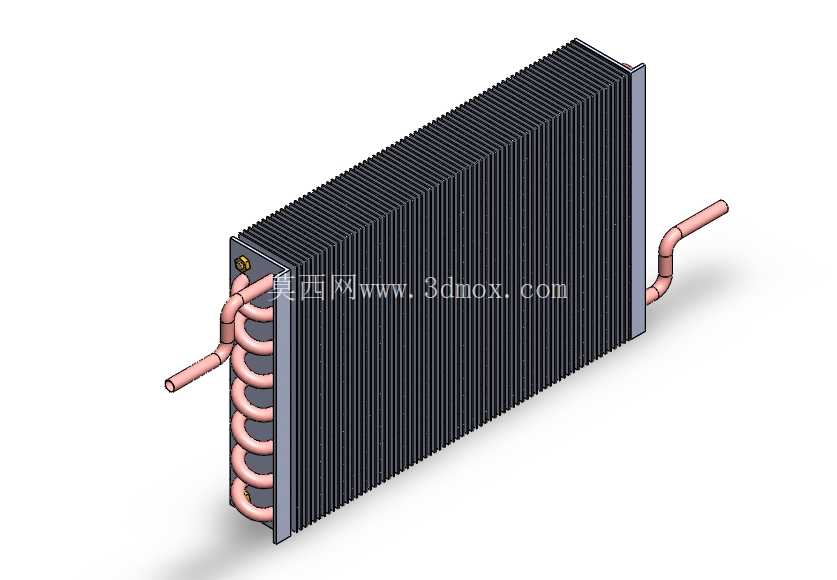

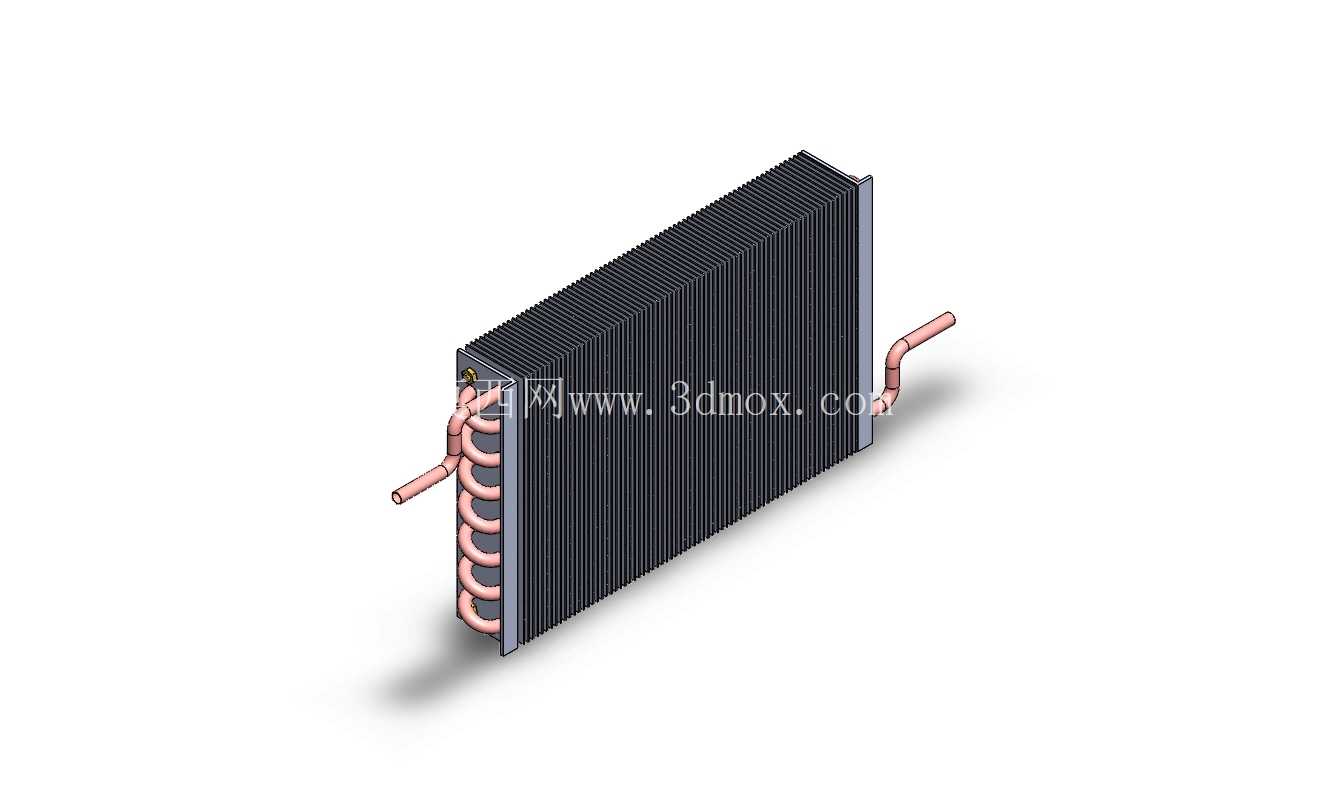

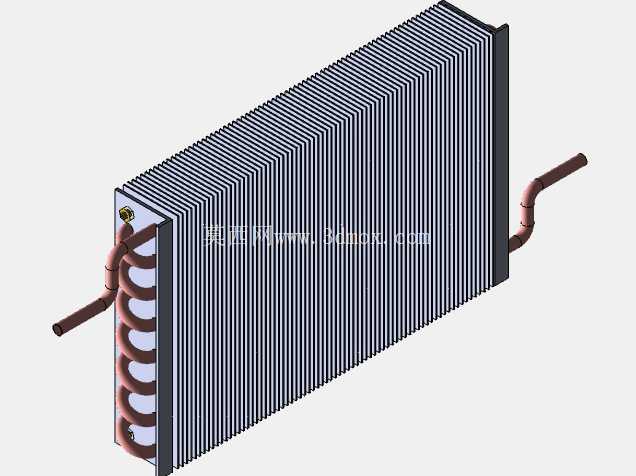

  翅片采用等间距平行排布,每片翅片都做了翻边冲孔处理,和铜管穿接后可以通过胀管工艺让管壁和翅片孔壁紧密贴合,消除接触热阻——这部分是设计里的核心细节,很多新手建模时容易忽略翅片翻边和过盈配合的间隙预留,实际生产里如果间隙控制不好,换热效率会直接掉30%以上。盘管的弯折采用大圆弧弯设计,避免弯管处截面变形缩径,保证换热介质在管内流动时不会出现局部阻力陡增的问题,两端伸出的弯管接头是预留的管路对接位,安装时可以直接和系统的循环管路通过卡套或者焊接方式连通,不需要额外做转接结构。在工业温控、小型动力单元散热、电子设备机柜冷却这类场景里,这类翅片盘管式散热结构是非常常见的被动+主动换热结合的部件,它不需要复杂的壳体封装,核心靠翅片拓展换热面积、盘管内流通换热介质完成热量搬运,很多小型液压站的油温冷却、工控柜的密闭空间散热、小型制冷系统的蒸发器段都会用到同结构的产品。从结构设计逻辑来看,这个散热单元的核心分为两个部分,一是密集排布的铝制翅片组,二是穿在翅片里的弯折紫铜管路。

  从安装边界来看,这类散热结构的安装基准是翅片组两侧的端板,端板上预留的安装孔位可以直接固定在机架或者设备的安装面上,整体厚度方向的尺寸比较紧凑,适合安装在设备侧面或者顶部的通风位,不需要占用太大的纵深空间;进出管路的伸出长度和弯折角度是提前匹配常规安装空间设计的,对接时不需要额外对管路做二次弯折,避免现场施工时破坏管翅结合的紧密性。实际使用时,这类散热结构既可以搭配轴流风扇做强制风冷,让空气垂直穿过翅片间隙带走热量,也可以在自然对流场景下依靠翅片本身的大表面积完成被动散热,适配不同的散热功率需求。

  设计时需要重点考量两个参数的匹配:一是翅片间距,间距过小容易积灰堵塞风路,间距过大则会浪费空间、降低单位体积的换热效率,常规工业场景下用的这类散热器翅片间距一般在2-3mm之间,兼顾通风效率和换热面积;二是盘管的流道长度,流道过长会增加介质流动阻力,提升循环泵的负载,流道过短则介质还没完成充分热交换就流出管路,达不到预期的散热效果,这个模型里的盘管采用多回程蛇形排布,就是在有限的翅片体积里尽量延长介质换热路径,同时控制整体流阻在常规循环泵的适配范围内。

  另外,翅片的边缘做了折边处理,一方面可以提升整组翅片的结构强度,避免薄铝翅片在运输或者安装时出现弯折变形,另一方面折边形成的导流面可以引导气流更均匀地穿过翅片间隙,减少气流旁通带来的效率损失。端板的厚度比翅片厚很多,主要作用是固定整组翅片和盘管,承受安装时的锁紧力,同时避免翅片组两端的翅片因为受力出现倒伏,影响通风效果。在建模逻辑上,这类结构一般先做单块翅片的特征,通过阵列命令生成整组翅片,再绘制盘管的三维路径,沿路径扫描生成管路,最后做两端的端板和安装孔特征,需要注意的是翅片上的穿管孔位置要和盘管的中心路径完全对齐,否则实际生产时会出现穿管困难或者胀管后接触不良的问题,很多初学者做这类模型时容易出现阵列孔位和管路错位的问题,本质是没有先确定管路路径再反向匹配翅片孔位的设计逻辑。实际选型时,这类散热结构的换热能力和翅片总换热面积、管内介质流速、迎面风速直接相关,建模时保留的结构细节可以直接导入仿真软件做热流耦合分析,验证不同工况下的散热效率是否满足设计要求,不需要再对模型做过多的简化处理。
