带铰接支座的机械连接支撑构件

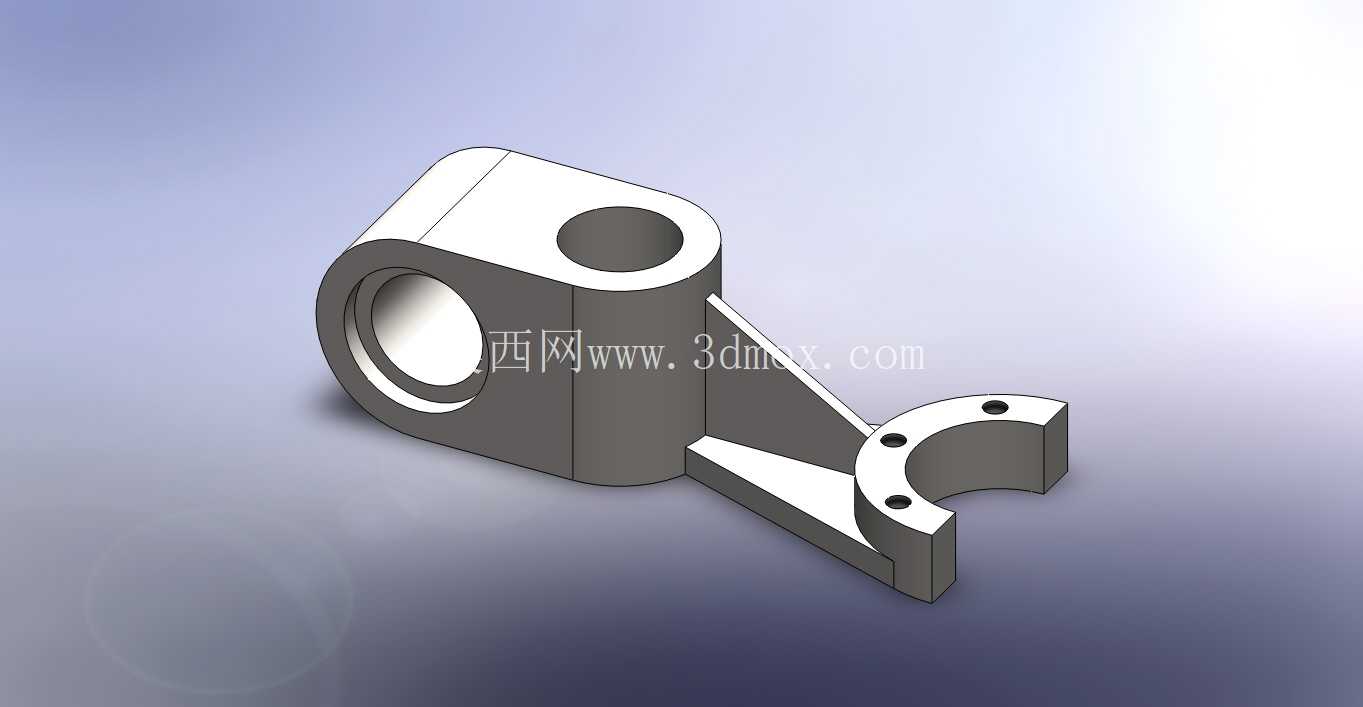

　　该构件属于机械传动系统中的支撑连接类零件，常见于轻工自动化生产线、小型输送设备、纺织机械的摆臂传动机构中，主要承担轴系部件的径向支撑，同时通过端部的半环铰接结构实现与摆杆、连杆类部件的活动连接，将旋转轴的支撑功能与连杆铰接功能集成在单一铸件上，减少装配环节的零件数量，降低整机的装配累积误差。从结构设计逻辑来看，主体的大直径通孔为轴承安装位，孔内壁的加工精度需满足IT7级公差要求，孔端预留的环形台阶用于轴承外圈的轴向定位，避免轴承运转过程中出现轴向窜动；与主孔垂直布置的凸台孔为销轴安装位，用于穿装固定销轴将整个构件锁定在设备机架上，凸台的厚度经过受力核算，可承受销轴传递的径向剪切力，避免长期交变载荷下出现凸台根部断裂的问题。

　　连接主筒体与端部半环的斜向加强筋采用变厚度设计，靠近主筒体一侧厚度更大，向半环侧逐渐收窄，这种设计既可以保证两个功能段之间的连接刚度，抵消连杆摆动时产生的弯矩，又能尽可能降低零件整体重量，减少铸件的材料消耗。端部的半环结构为开口式铰接座，半环上均匀布置三个螺纹孔，用于安装配套的轴瓦压盖，装配时将连杆端的衬套卡入半环内，锁紧压盖后即可实现连杆的铰接固定，半环的内径尺寸与配套衬套的外径采用过渡配合，保证铰接转动的灵活性同时避免出现径向旷量。

　　从安装边界来看，主筒体的外径尺寸需匹配安装位的机架开孔间距，凸台销轴孔的中心高决定了整个构件的安装高度，端部半环的中心与主筒体孔中心的中心距是传动机构的关键参数，直接影响连杆摆动的行程范围，建模过程中需严格控制该中心距的公差，避免装配后出现传动卡滞或行程不足的问题。零件的所有棱边均做了R1-R2的铸造圆角，避免铸造过程中出现应力集中导致的冷裂缺陷，同时减少机加工环节的去毛刺工作量；所有需要机加工的面均预留了2-3mm的加工余量，非加工面保持铸造毛坯的表面粗糙度即可满足使用要求。

　　在实际工况中，该构件承受的载荷主要来自传动轴的径向支反力以及连杆摆动带来的交变弯矩，因此材质选用常用的ZG270-500铸钢，经过正火处理后可获得足够的强度与韧性，满足长期交变载荷下的使用需求，部分对重量有要求的场合也可采用铝合金压铸工艺生产，此时需适当加强筋的厚度以弥补铝合金材料强度的不足。建模过程中需注意区分铸造面与机加工面的特征，铸造拔模斜度设置为1:20，避免出现倒扣结构导致脱模困难，螺纹孔特征需准确标注螺纹规格与深度，为后续的机加工工艺编制提供准确的参考。
