便携式手持表面直径测量检具结构设计

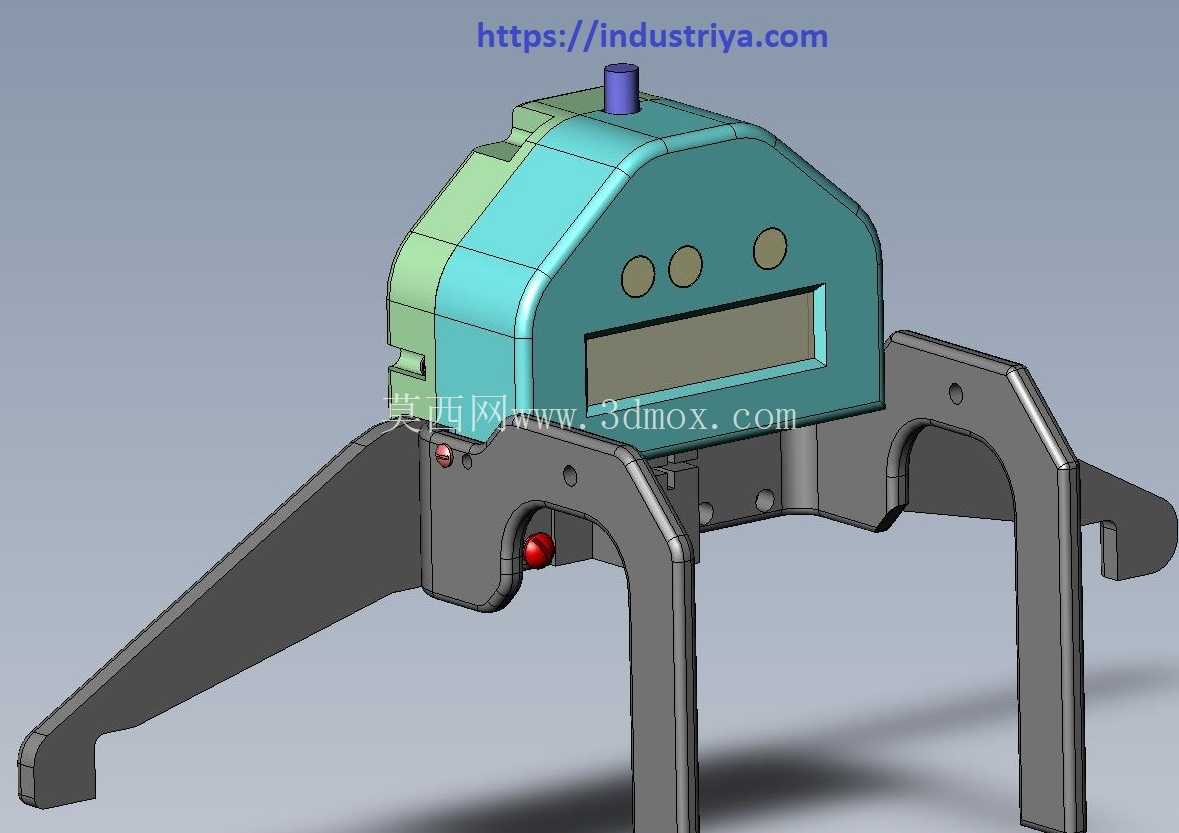

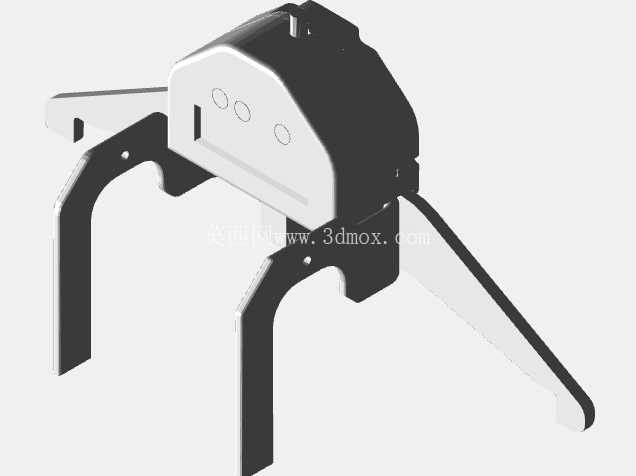

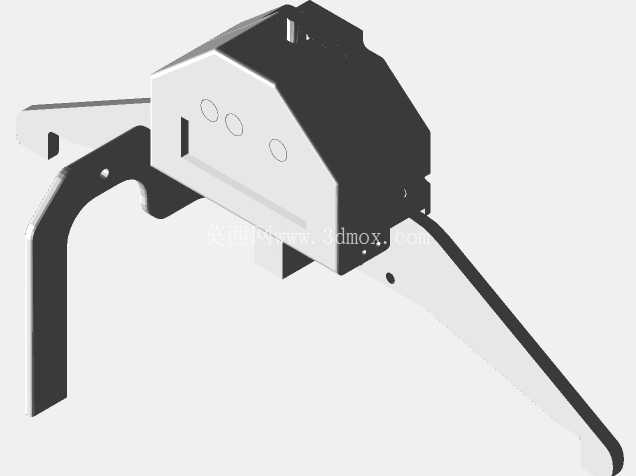

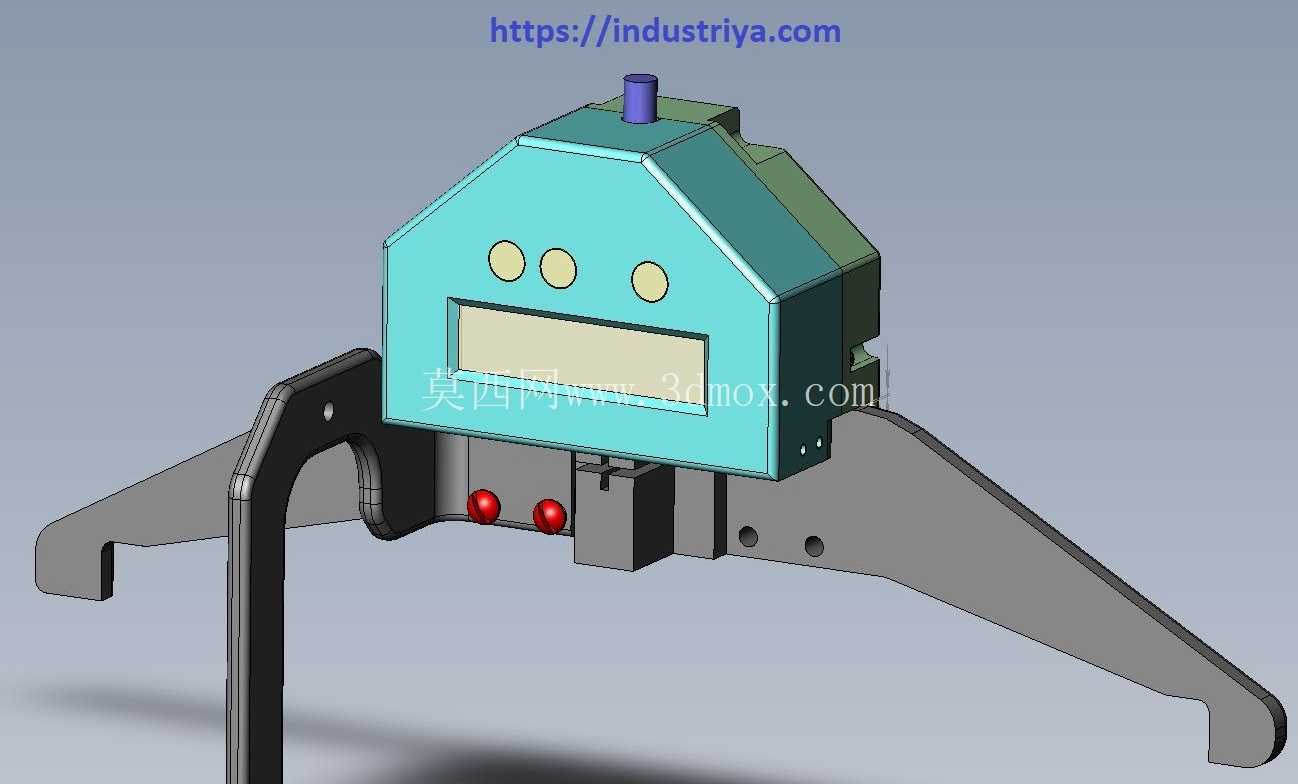

　　在机加工车间的工序间巡检场景里，经常会遇到已装配到工位、或是大型轴类、盘类零件无法移动到台式量仪上检测的情况，常规的外径千分尺受测量臂长限制，无法对大直径工件的局部段进行快速测量，游标卡尺的测量爪接触面积小，在曲面表面定位时容易产生偏斜误差，这款手持表面直径测量仪正是针对这类现场检测痛点设计的专用检具。从结构布局来看，该检具采用对称式双支脚支撑结构，两个测量支脚的跨距经过固定校准，测量时将两个支脚贴合在被测圆柱表面，支脚端部的圆弧定位面可以保证与工件曲面形成稳定的三点接触，避免测量时的侧滑偏移，检具中部的测量触头垂直于两支脚的连线方向，通过触头的伸缩位移量，结合固定跨距的几何换算关系，就能直接计算出对应弦高位置处的工件直径，不需要将量具环绕整个工件圆周，哪怕是大直径筒体、长轴的局部轴段，只要有可供两个支脚贴合的局部表面，就能完成直径参数的快速读取。

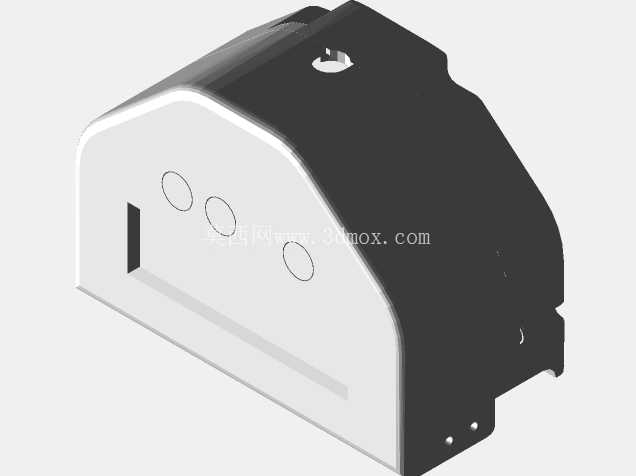

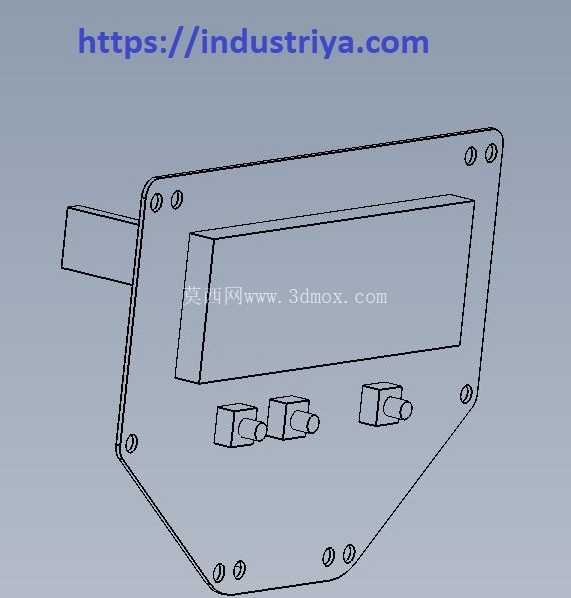

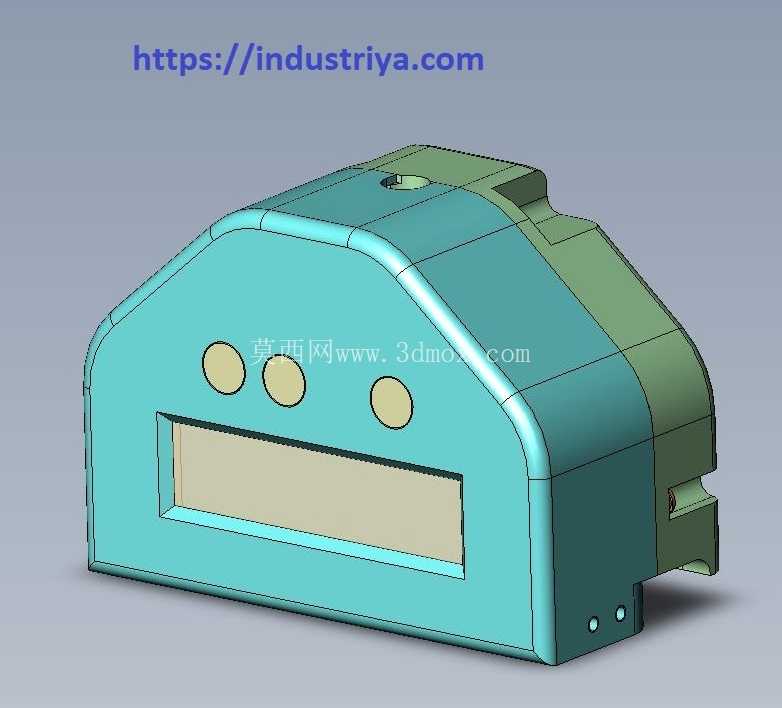

　　检具的手持部分采用符合人体工学的弧形轮廓，上半部分的壳体集成了数据处理与显示模块，三个状态指示灯可以分别对应测量就绪、超差报警、数据锁定三种工作状态，前置的显示屏可以直接输出换算后的直径数值，不需要操作人员进行二次几何计算，降低现场检测的人为计算误差。在设计细节上，两个支撑支脚采用耐磨合金钢材质，接触端面做了圆弧钝化处理，既可以保证长期使用后的磨损量控制在公差允许范围内，也不会划伤已加工的工件表面；测量触头带有恒力弹簧结构，每次接触工件时的测量压力保持一致，避免因为操作人员按压力度不同带来的测量偏差；支脚与主体壳体的连接位置设置了微调锁紧结构，可以根据不同的测量直径范围，更换对应跨距的支脚组件，覆盖从小直径精密轴类到大直径筒体的多规格测量需求。

　　从安装边界与外形尺寸来看，该检具的主体宽度控制在单手握持的舒适范围内，不含支脚的主体厚度不超过五十毫米，在狭窄的设备装配间隙内也能伸入完成测量，支脚的伸出长度可以根据被测工件的曲面曲率调整，保证测量触头的行程始终处于线性测量区间内，不会出现超程损坏传感器的情况。不同于实验室用的台式圆度仪、激光测径仪这类需要固定安装、对使用环境有要求的精密设备，这款检具不需要外接电源，内置的集成供电模块可以支持连续八小时以上的现场巡检使用，检测数据可以通过内置存储模块记录多组测量值，方便质检人员完成批次零件的尺寸抽检记录。

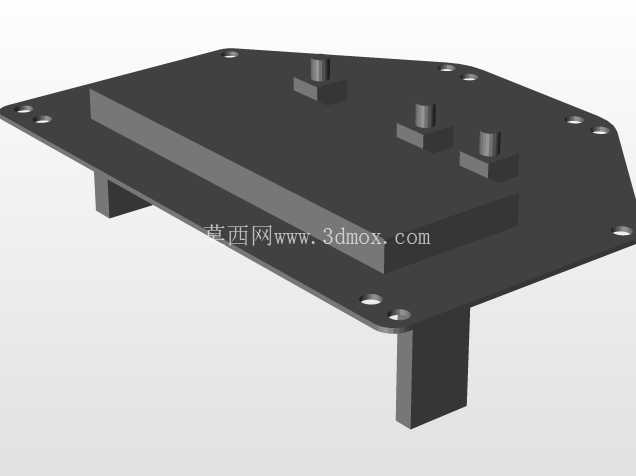

　　在结构建模过程中，需要重点保证两个支脚定位面的对称度公差，以及测量触头运动方向与两支脚连线中垂线的平行度，这两项形位公差直接影响最终的测量精度，壳体内部的电路板安装槽做了定位筋设计，避免现场使用时的震动导致电子元件松动，支脚与主体的连接位置设置了密封胶条，可以适配车间内多切削液、多粉尘的使用环境，防止杂物进入配合间隙导致支脚卡滞。
