多槽位橡皮擦收纳防护架结构设计

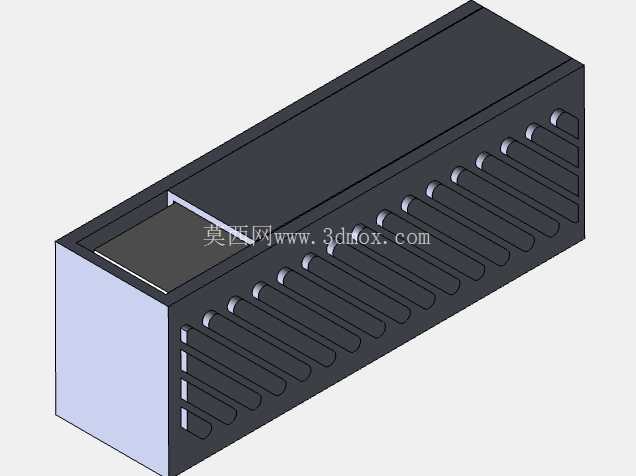

　　日常桌面绘图场景中，橡皮擦作为高频使用的绘图修正工具，常因随意摆放出现端面脏污、棱角磕碰磨损的问题，尤其是硬度较高的专业绘图橡皮擦，磕碰后缺角会直接影响细线修正的精度，针对这一实际使用痛点设计的这款多槽位收纳防护架，核心作用是实现多块橡皮擦的有序收纳与端面防护，避免橡皮擦与桌面其他绘图工具直接接触造成脏污或磕碰。从结构设计逻辑来看，整体采用长方体一体式壳体结构，主体分为两个功能分区，一端为独立的大尺寸单槽空间，可放置大块绘图橡皮或者临时收纳使用过程中产生的橡皮屑，避免碎屑散落污染绘图桌面；另一端为等间距排布的多组窄槽，槽体内腔尺寸匹配常规长条状绘图橡皮擦的截面尺寸，槽体开口处做了圆弧过渡处理，既可以减少橡皮擦取放过程中对橡皮边角的剐蹭，也能避免槽口边缘应力集中导致的结构断裂，每个窄槽的深度设计为橡皮擦长度的三分之二，既可以保证橡皮擦插入后的固定稳定性，不会因轻微晃动从槽内滑落，也能留出足够的握持长度方便快速取放。

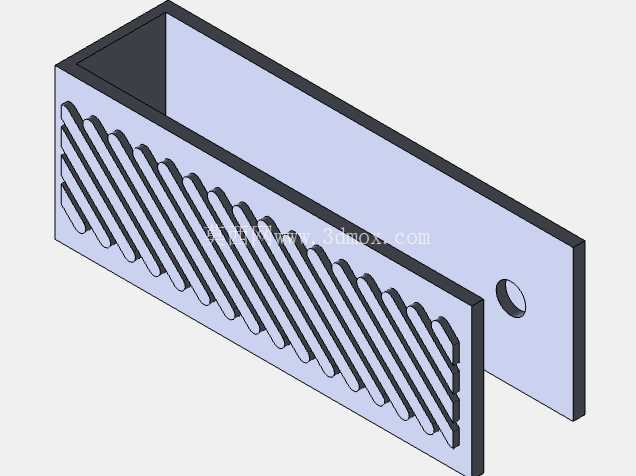

　　壳体的外侧壁做了等距的凹槽防滑纹理，手指握持取放整个收纳架时可以增加接触摩擦力，避免光滑表面脱手掉落；槽体之间的分隔筋厚度控制在1.2mm，在保证相邻槽位结构强度、避免长期使用出现分隔筋变形的前提下，尽可能压缩整体结构的占用空间，让整个收纳架可以放置在绘图桌的边角位置，不会占用过多的绘图操作区域。从安装与摆放边界来看，整个壳体的底面为全平面设计，无需额外固定结构，直接平稳放置在水平桌面即可使用，底面无突出的卡扣或支脚，不会刮伤木质或塑料材质的桌面表层；整体外形的长宽高比例适配常规文具盒的内部尺寸，除了固定放置在桌面使用外，也可以直接放入绘图包、文具盒中携带，槽体的单侧开口设计配合紧密的尺寸配合，携带过程中橡皮擦不会从槽内滑出，同时封闭的槽体端可以完全包裹橡皮擦的清洁端面，避免携带过程中橡皮与其他文具摩擦造成端面脏污。

　　在实际使用场景中，这款收纳架既可以满足设计工作室多块不同硬度橡皮擦的分类收纳需求，不同槽位可以分别放置硬橡皮、软橡皮、细节修正橡皮等不同类型的绘图橡皮，取用时无需翻找，直接根据槽位位置快速拿取对应的工具；也可以用于学生桌面的文具整理，避免橡皮擦随意丢失。结构设计上没有额外的活动部件，一体式结构不存在铰接、卡扣等易损坏的连接位置，长期使用的结构可靠性更高，即使出现局部脏污也可以直接整体擦拭清洁，维护难度极低。槽体的内壁做了轻微的拔模斜度，在生产制造过程中可以顺利脱模，不会出现内壁粘模导致的表面粗糙问题，光滑的内壁也可以减少橡皮擦取放时的摩擦阻力，避免橡皮表层被剐蹭掉屑。

　　端部的大尺寸单槽除了收纳橡皮屑外，也可以临时放置铅笔尖磨出的铅芯碎屑，或者放置小型的卷笔刀、图钉等小型绘图辅助工具，拓展了整体的使用功能，不需要额外增加结构就实现了多功能收纳的效果。整体结构的壁厚均匀，没有出现壁厚突变的位置，无论是采用3D打印制作还是注塑成型生产，都不会因为冷却速度不均导致结构翘曲变形，成型后的尺寸精度更容易保证，槽位的尺寸一致性更好，不会出现个别槽位过紧或过松的问题。
