60毫米长度矩形槽式铸造坩埚结构

在中小批量有色金属精密铸造、实验室小剂量金属熔融作业场景里，这类长条形矩形坩埚的使用频率远高于常规圆形坩埚——尤其是针对窄长型铸坯、小尺寸条状试样的连续浇铸需求，圆形坩埚存在出料流道难以对准窄浇口、余料残留多、单次舀取量控制精度差的问题，而矩形结构的坩埚刚好能匹配这类窄幅浇铸的作业要求。从实际使用场景来看，这类坩埚常配套在小型台式熔炼炉、重力浇铸工作台旁，多用于金、银、锡、锌等低熔点有色金属的熔融承载，也可用于小批量铸造工序中的金属液临时中转，避免金属液在转移过程中出现温降过快、氧化夹杂过多的问题。

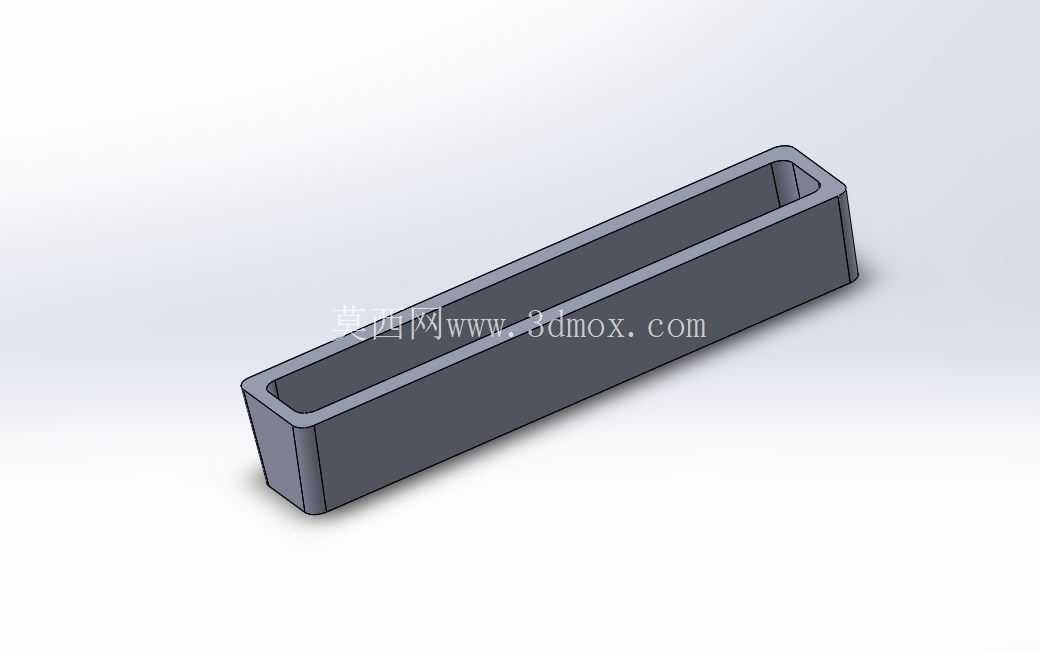

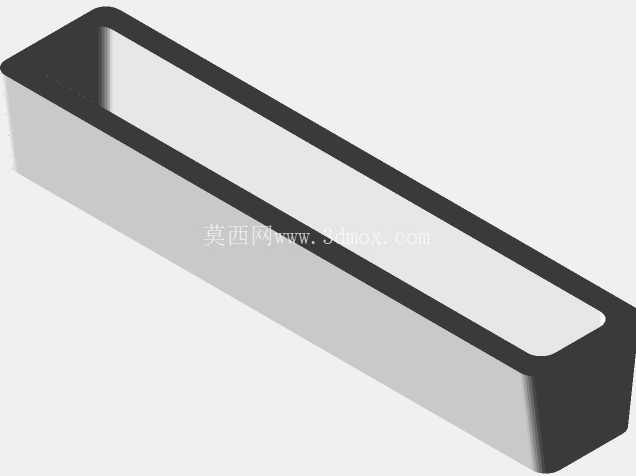

从结构设计逻辑来看，这款坩埚采用等壁厚的矩形槽型结构，整体长度为60毫米，槽体内部为贯通式的长条形空腔，壁厚取值兼顾了结构强度与热传导效率：壁厚过薄会导致坩埚在反复急冷急热的工况下出现开裂变形，壁厚过厚则会延长预热时间、增加熔炼过程的无效热损耗。槽体的边角位置全部采用圆角过渡，没有尖锐的直角结构，一方面是为了避免应力集中导致的坩埚开裂——在高温工况下，直角位置的热应力会是圆角位置的3-4倍，反复加热冷却后很容易从直角处萌生裂纹；另一方面圆角结构也能减少金属液在边角位置的残留，清理坩埚内壁残留的金属渣时更加方便，不会出现边角卡渣难以清理的问题。

坩埚的顶部开口边缘做了微小的外翻边处理，这个结构细节在实际使用中作用很关键：首先是方便坩埚的取放，配套的坩埚钳可以直接卡在翻边位置，转移高温坩埚时不会出现打滑脱落的风险；其次翻边结构可以卡在熔炼炉的炉口定位台阶上，不需要额外的固定结构就能实现坩埚的安装定位，安装时只要将坩埚平稳放入炉腔，翻边搭在炉口台阶上即可，安装间隙控制在1-2毫米，既可以避免坩埚受热膨胀后卡在炉腔内，也能防止炉内的热量从坩埚与炉壁的间隙处大量散出。槽体的底部为平面结构，放置在工作台或者炉底支撑面上时可以保持平稳，不会出现倾翻的问题，对于需要临时放置在浇铸工位旁等待浇铸的场景来说，平面底的结构比圆弧底的坩埚适配性更强，不需要额外制作配套的支撑底座。

从功能特性来看，这款坩埚的长条形内腔设计可以让金属液在槽内形成均匀的液流，浇铸时顺着槽体的一端导流嘴倾倒，金属液的流出速度可以通过倾斜角度精准控制，非常适合窄缝式浇口的小型铸件浇铸，比如小型金属嵌件、条状首饰坯、焊接用合金焊条坯料的浇铸作业，不会出现圆形坩埚倾倒时流道过宽、金属液洒落在浇口外的问题。坩埚的内壁粗糙度要求控制在Ra3.2以下，光滑的内壁可以减少金属液挂壁的情况，每次浇铸完成后残留的金属液会顺着内壁流回槽底，凝固后形成的薄金属层也很容易敲落清理，不会因为残留金属过多影响下一次的熔炼容量。

在设计建模过程中，首先要确定的是内腔的有效容积，根据60毫米的总长度，结合常规小批量浇铸的单次熔量需求，内腔宽度与深度的比例控制在2:1左右，既保证足够的容量，也避免槽体过深导致金属液内部温度不均。建模时优先采用抽壳特征来构建等壁厚结构，所有的边角位置统一添加圆角特征，圆角半径不小于壁厚的二分之一，从结构上降低热应力集中的风险。外翻边的厚度略大于槽体壁厚，保证夹持时的结构强度，翻边的外边缘同样做圆角处理，避免取放时划伤操作人员或者刮坏炉口的耐火衬层。需要注意的是，这类坩埚的三维建模不需要添加额外的安装孔或者连接结构，依靠自身翻边与炉口的配合即可完成定位，过多的附加结构反而会增加应力集中点，缩短坩埚的高温使用寿命。

从安装边界来看，这款坩埚的外部轮廓尺寸要匹配常用的1公斤级小型熔炼炉炉腔尺寸，长度方向预留足够的热膨胀间隙，因为坩埚在高温下会出现一定的线膨胀，安装时不能将坩埚卡在炉腔内，必须预留0.8-1.5毫米的膨胀间隙，防止加热后坩埚膨胀开裂。槽体的高度要低于炉腔深度，保证炉盖可以正常闭合，不会因为坩埚过高导致炉盖无法密封，影响炉内的保温效果。在实际配套选型时，只要炉腔的内部长宽尺寸大于坩埚外部轮廓尺寸2毫米以上，炉腔深度大于坩埚高度5毫米以上，就可以顺利安装使用，不需要额外的改装适配。
