SnapmakerA250设备灯丝防断支撑构件

在桌面级FDM3D打印作业场景中，耗材进给路径的顺畅度直接决定打印成品的良率与设备连续运行时长，不少使用SnapmakerA250设备的从业者都遇到过这类问题：设备原厂耗材路径在进给行程中存在小角度弯折拐点，当耗材盘转动阻尼不均、或是打印PLA等脆性耗材时，灯丝在拐点位置容易因持续拉扯产生应力集中，轻则出现进给打滑导致打印层厚不均、出料断条，重则直接在弯折位置拉断灯丝，造成打印中途停机，需要重新穿料、调平甚至返工，尤其在长时间无人值守的批量打印作业中，这类故障带来的时间与耗材损耗十分明显。这款支撑构件正是针对这一实际作业痛点设计的专用配套结构，核心作用是重构灯丝从料盘到挤出机构的进给路径，消除原有路径上的锐角弯折点，让灯丝在整个进给行程中保持平缓的过渡弧度，从根源上避免灯丝因局部应力集中出现拉伤、折断的问题。

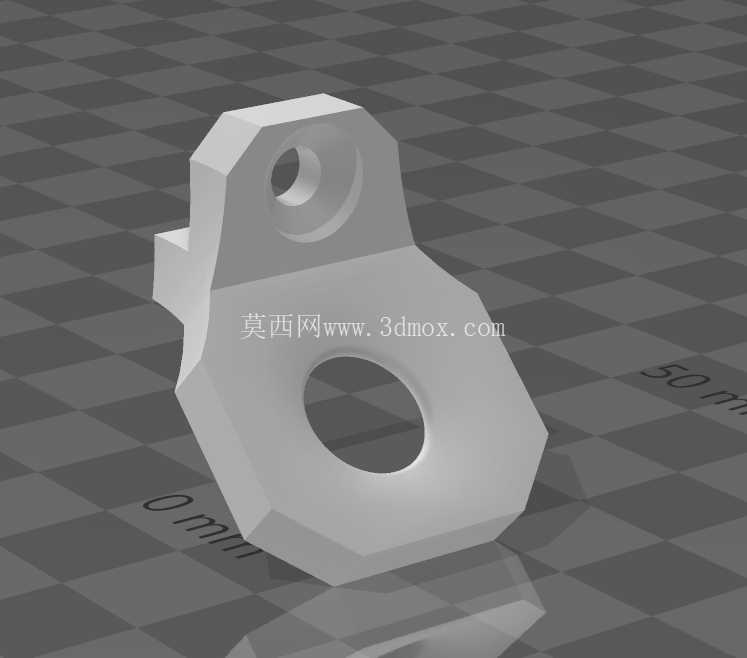

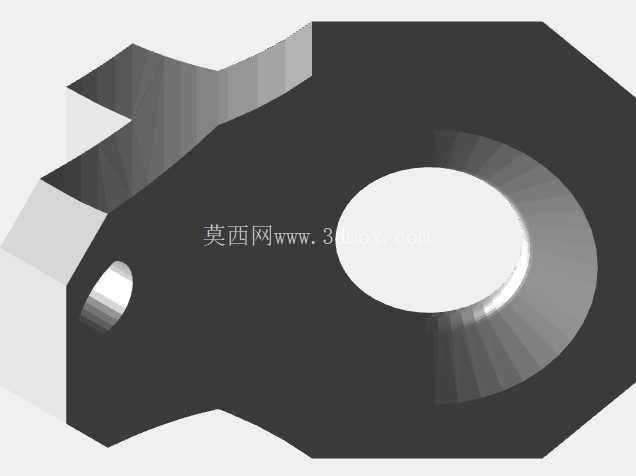

从结构设计逻辑来看，构件整体采用一体化切削式造型，没有多余的拼接结构，避免了装配带来的公差累积。上部的同轴通孔是与设备原有安装位匹配的固定孔，孔位的同轴度公差控制在0.1mm以内，安装时可以直接套入设备对应位置的定位轴，不需要额外打孔或是改装设备原有结构，安装后构件的转动自由度被完全限制，不会随灯丝进给产生晃动偏移。下部的大尺寸过线孔是灯丝的穿行通道，孔边缘做了R2的圆角倒钝处理，完全去除了锐边毛刺，避免灯丝在进给过程中被孔壁刮削产生碎屑——这类碎屑一旦进入挤出机的送料齿轮，很容易造成齿轮卡滞、进料打滑，是不少打印故障的隐性诱因。整个构件的外形轮廓做了多切面的削边处理，并非简单的圆形或方形结构，这种设计一方面是为了避让设备周边的其他运动部件，比如打印头移动到极限位置时的Z轴拖链、料盘架的转动边缘，确保构件安装后不会和设备原有运动结构产生运动干涉；另一方面也减少了构件自身的重量，降低安装位的长期承重负载，避免长期使用后定位轴出现形变偏移。

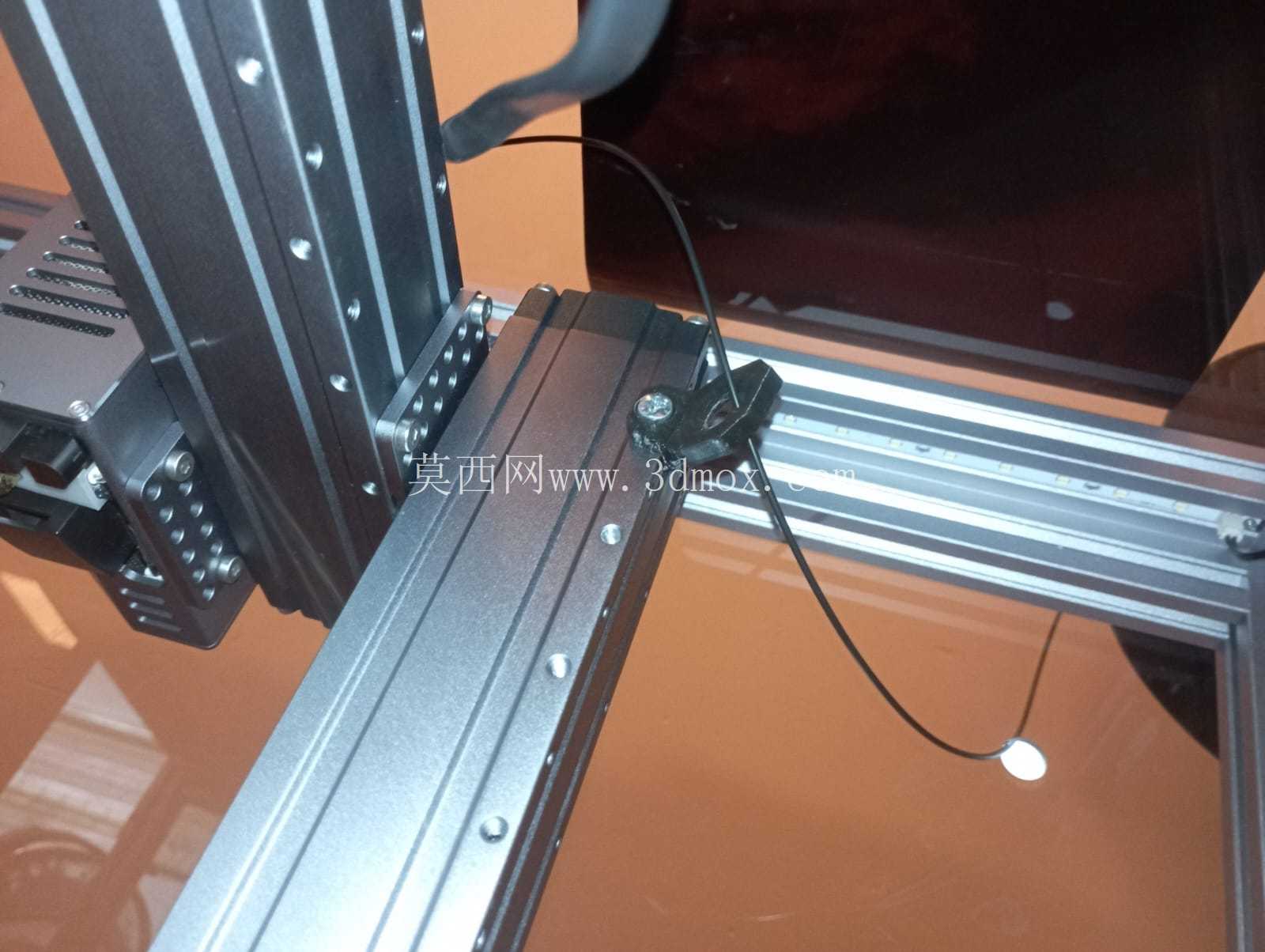

从安装边界来看，构件整体厚度控制在8mm，安装后突出设备安装面的高度不超过22mm，不会额外占用过多的设备周边空间，即使是在加装了 enclosure 封闭罩的设备上使用，也不会和封闭罩的内壁产生碰撞。过线孔的内径设置为12mm，兼容市面上绝大多数1.75mm规格的3D打印耗材，包括PLA、ABS、PETG、TPU等不同硬度、不同脆性的耗材，即使是带碳纤填充的高刚性耗材，在穿过过线孔时也有足够的活动余量，不会因为孔位过小出现卡滞。构件的安装角度经过反复校准，安装完成后过线孔的中心正好对准挤出机进料口的中心轴线，灯丝从料盘引出后，穿过过线孔再进入挤出机，整个路径的弯折角度控制在15度以内，远小于原厂路径接近40度的弯折角，灯丝在进给过程中受到的弯折应力被降低到原有的三分之一以下，即使是低温环境下脆性明显提升的PLA耗材，也不会因为持续拉扯出现拉伤断丝的问题。

在实际使用场景中，这款构件的适配性覆盖了SnapmakerA250的所有常规打印工况：不管是高速打印时挤出机快速抽料送料的往复动作，还是长时间大尺寸模型打印时的持续匀速进给，构件都能稳定保持灯丝路径的平缓过渡，不会因为设备的振动出现位置偏移。对于经常使用第三方耗材盘的用户来说，不同耗材盘的绕线整齐度存在差异，部分低价耗材盘的绕线存在跳线、叠线问题，进给时灯丝的拉扯力波动更大，这款支撑构件的大过线孔设计可以抵消这类拉扯力的波动，让灯丝始终以平稳的张力进入挤出机，有效减少因进料张力波动导致的打印件表面波纹、层间错位问题。和市面上常见的加装式耗材导向架不同，这款构件不需要额外在设备机身粘贴固定座，也不需要调整料盘架的原有安装位置，完全利用设备原有的安装点位进行固定，不会对设备的原有结构造成任何破坏，拆卸后也不会留下胶痕或是安装痕迹，对于需要保持设备原厂状态的用户十分友好。

从结构强度设计来看，构件的壁厚在安装孔位置做了局部加厚处理，厚度达到5mm，即使长期受到灯丝的拉扯作用力，也不会出现孔位开裂、构件形变的问题，整个结构没有薄壁、细筋等容易断裂的薄弱部位，即使是不小心受到外力磕碰，也不会轻易损坏，使用寿命可以覆盖设备的全使用周期。构件的表面没有多余的凹槽、缝隙结构，日常清理十分方便，打印过程中产生的少量耗材碎屑只会落在构件表面，用毛刷简单清扫即可，不会出现碎屑积存在缝隙中难以清理的问题。不少用户在实际使用中反馈，加装这款构件后，因灯丝折断导致的打印故障发生率下降了90%以上，尤其是在连续20小时以上的长周期打印作业中，不需要再担心无人值守时出现断丝停机的问题，耗材的利用率也有明显提升，不会因为断丝导致半成型的打印件报废，有效降低了打印作业的综合成本。
