履带式武装无人地面作战平台结构设计

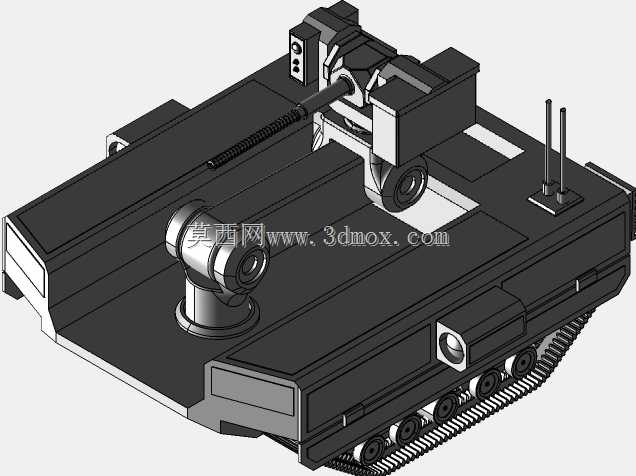

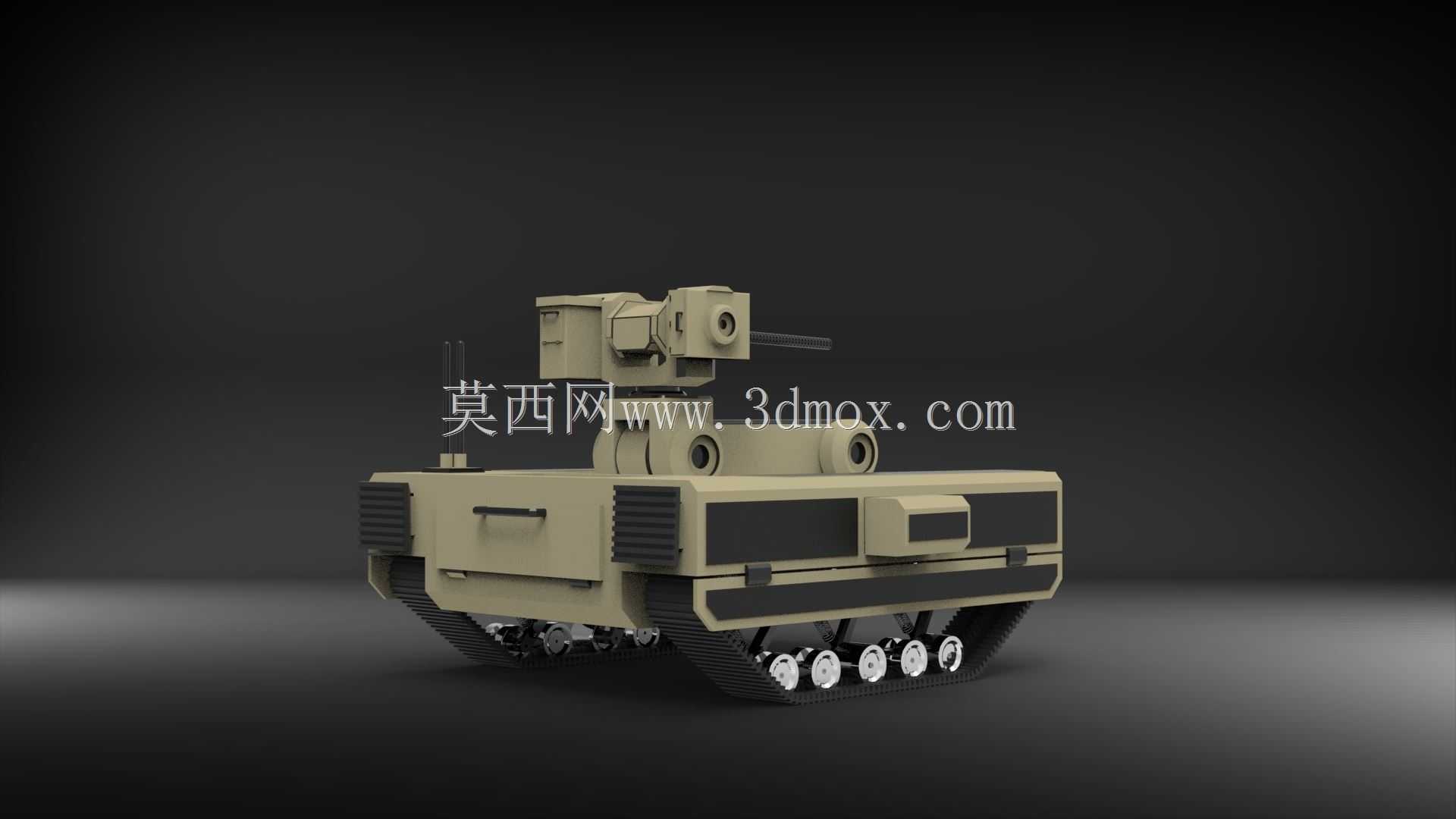

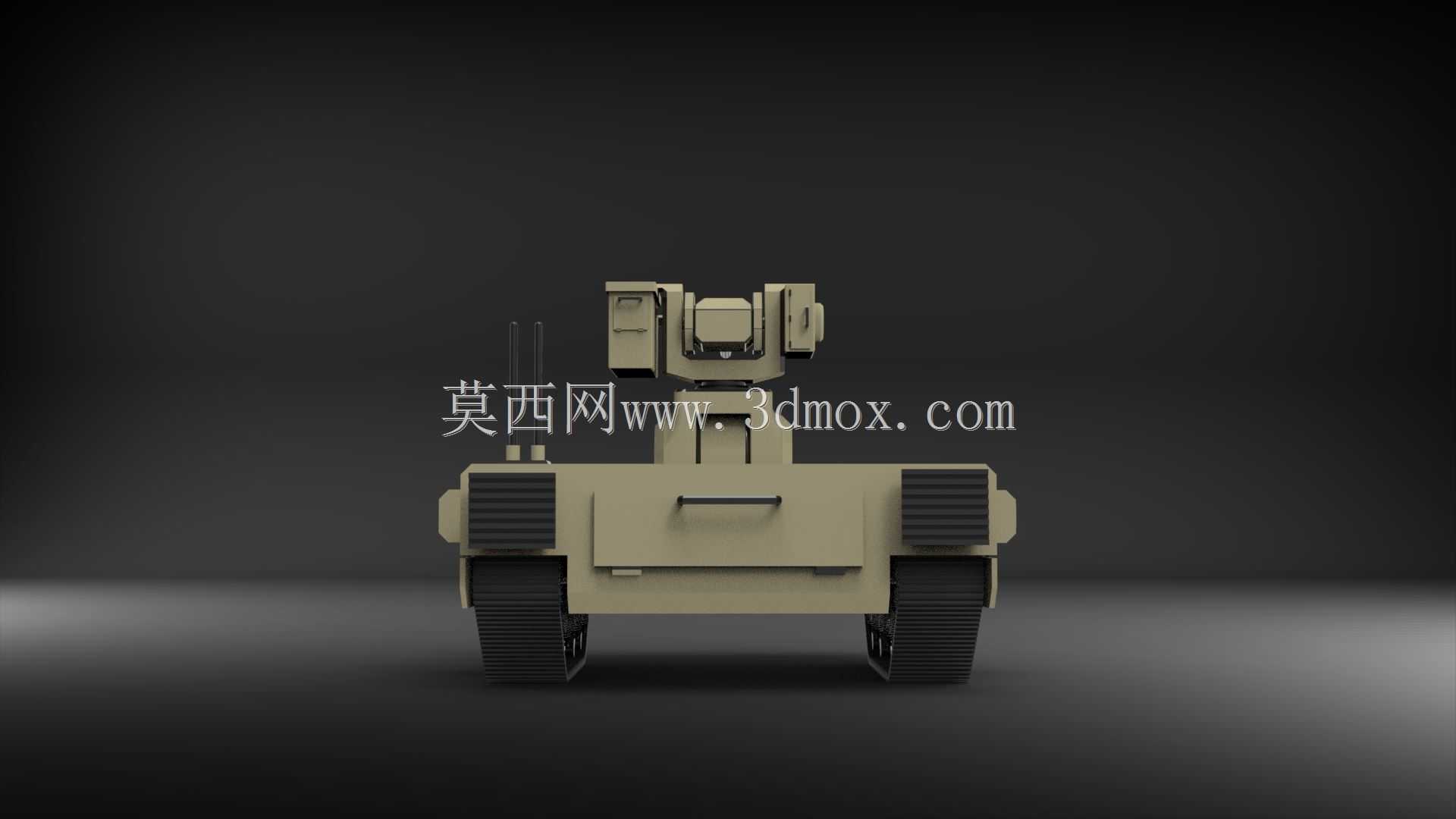

　　该履带式无人地面作战平台的设计核心围绕复杂地形通行与前沿战术任务执行展开，底盘采用双侧独立履带行走结构，履带接地段做了加宽处理，接地比压控制在较低区间，可适配泥泞、碎石、废墟堆填等非硬化路面通行需求，单侧履带配置多组负重轮与前置诱导轮、后置驱动轮，行走系的张紧机构预留了手动调节余量，可在野外无专用工具条件下完成履带张紧度调整，避免脱链故障。上部搭载的遥控武器站采用双轴回转支撑结构，水平方向可实现360度全向回转，俯仰角覆盖负15度到正60度区间，可适配平地仰攻高层建筑、俯射低洼区域目标的作战需求，武器站与底盘的连接法兰做了止口定位设计，安装时可快速完成同轴度校准，法兰面预留的密封槽可加装O型密封圈，满足雨天、扬尘环境下的防护要求。

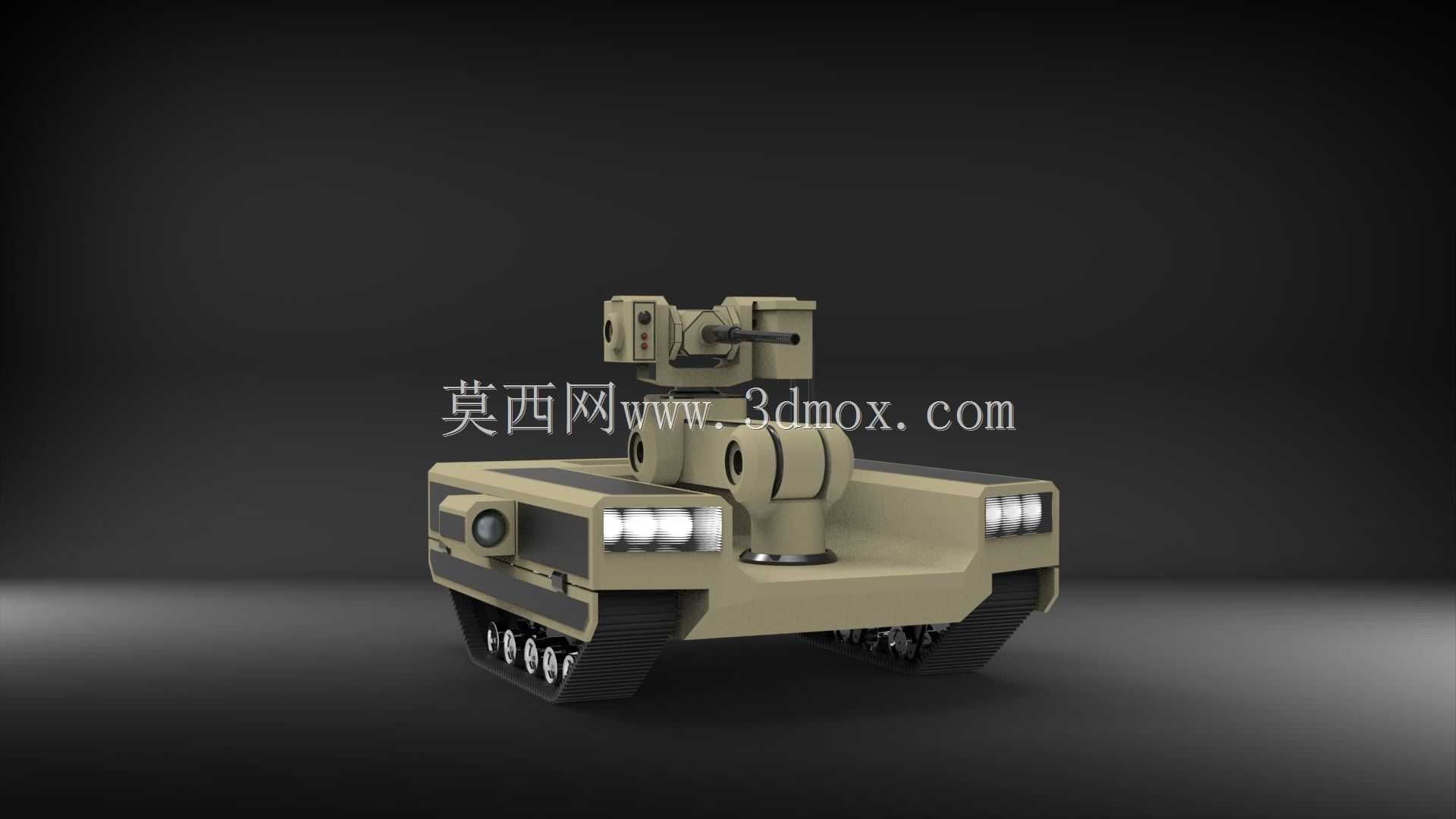

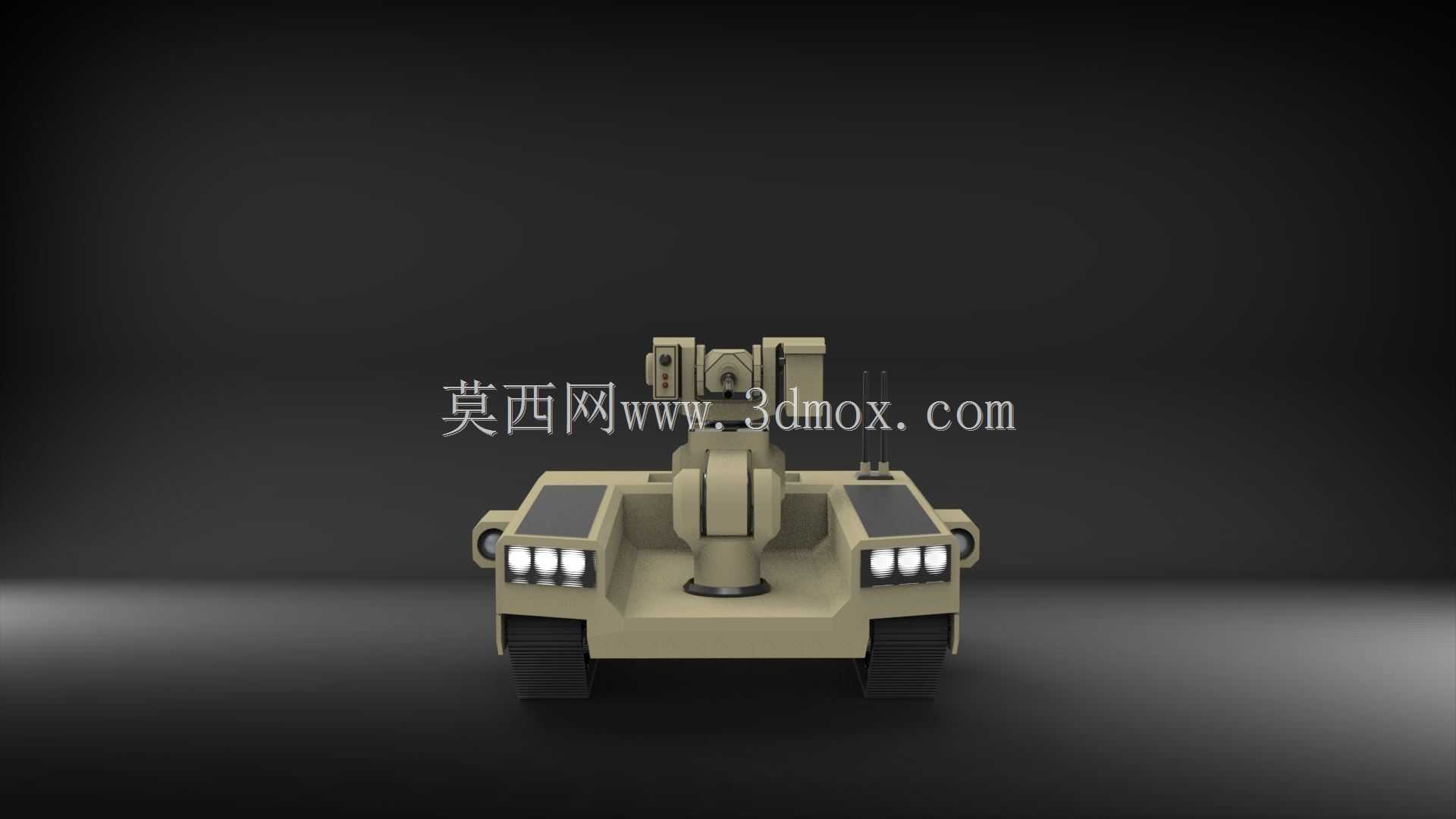

　　车体前部配置两组高亮度照明模组，安装位置突出于车体前装甲板，照明角度可通过支架上的锁紧螺栓手动调节，模组后方预留了线缆穿舱孔，穿舱位置采用格兰头密封，避免舱内进水进尘。车体侧面预留了多组设备安装接口，接口采用统一的M6螺纹孔阵列，孔位间距按照通用战术配件安装标准设置，可按需加装侦察摄像头、爆震弹抛射器、通讯中继天线等拓展模块，无需额外打孔改造车体结构。整车外形尺寸控制在紧凑型区间，宽度满足狭窄巷道、建筑内部通道的通行要求，高度控制在低位，可降低前沿部署时的被弹面积，车体上部的棱角处均做了小角度斜切处理，可在不增加装甲厚度的前提下提升一定的防弹跳弹能力。动力舱布置在车体中部靠后位置，舱体与上部武器站之间预留了隔热层安装间隙，

　　避免动力系统长时间运行产生的热量传导至武器站，影响观瞄设备的工作精度。车体前部左侧集成了前置侦察摄像头，摄像头安装在可小角度调节的云台上，可将前方路况与目标画面实时回传至后方操控端，操控端可通过回传画面同步控制行走方向与武器站指向，实现非视距条件下的任务执行。履带的橡胶块做了防滑纹路设计，在硬化路面行驶时不会损伤路面，同时可提升湿滑路面的抓地力，负重轮的轮缘采用尼龙材质衬套，可降低行走过程中的噪音水平，满足隐蔽突防的任务需求。整车的电气线路全部布置在车体内部的走线槽内，走线槽与车体结构件之间预留了减震垫安装位，可抵消越野行驶时的震动对线路接插件的影响，避免出现接触不良的故障。
