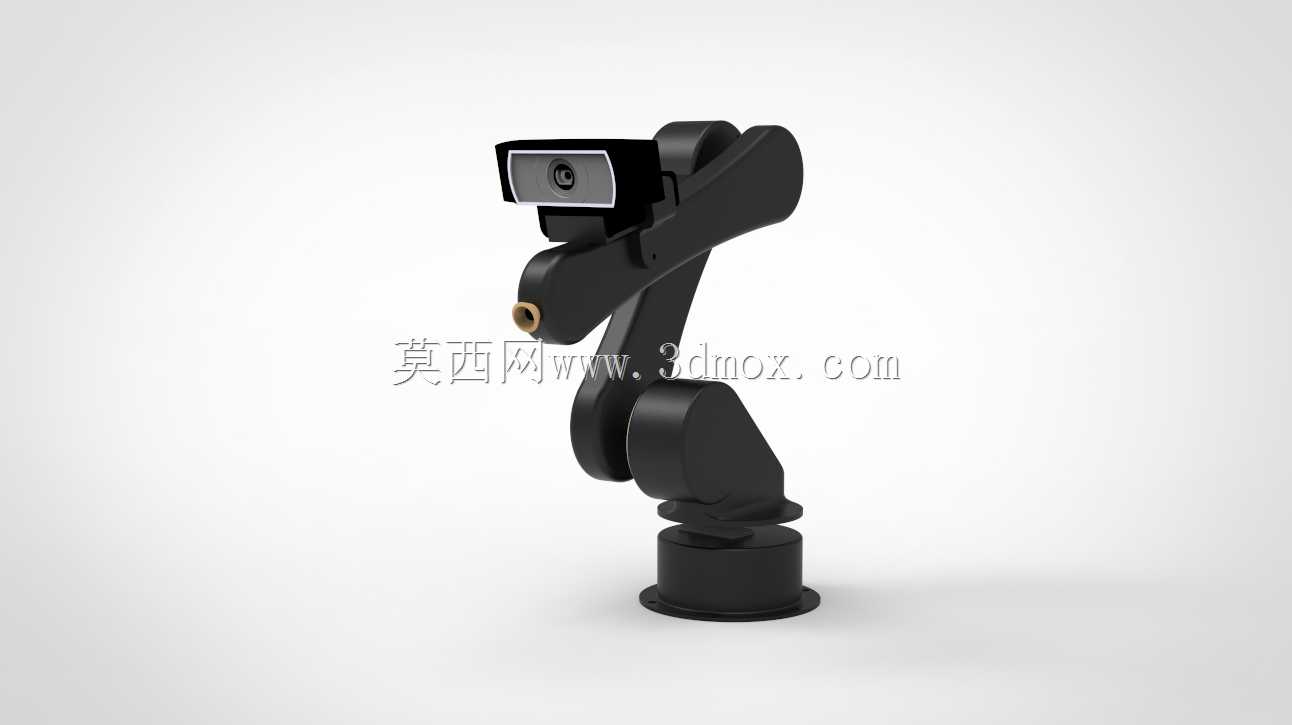

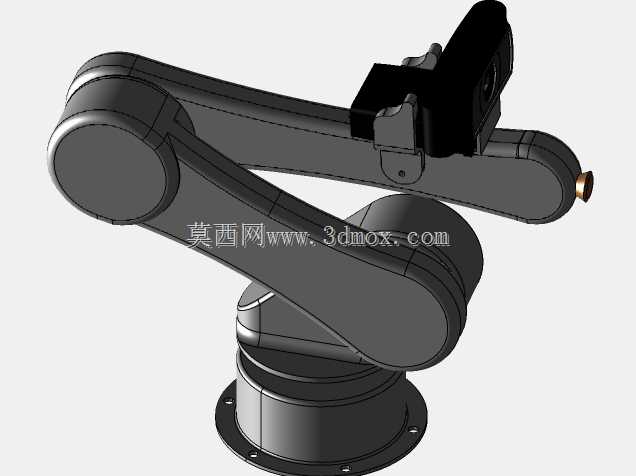

搭载视觉采集模块的多关节机械臂结构

　　这款带摄像头的多关节机械臂，核心适配桌面级轻载作业场景，在高校工程实训、小型工件视觉分拣、创客空间二次开发场景中有着很高的适配性，整体结构围绕桌面安装的边界条件设计，底座采用圆盘式安装结构，安装孔位预留了标准M4螺纹孔阵列，可直接固定在铝型材工作台或者木质实训台面上，整体作业半径覆盖以底座中心为原点的320mm圆形范围，竖直方向抬升高度最高可达280mm，完全满足桌面范围内的小范围位移作业需求，不会出现作业范围超出桌面边界导致的干涉问题。设计阶段优先考虑了标准件的通用性，关节驱动部分完全兼容MG995伺服电机的安装尺寸，每个关节的舵机安装槽都预留了0.2mm的装配公差，既可以保证舵机安装时不会出现过盈卡滞，

　　也能避免间隙过大导致的关节晃动，关节转轴处采用了自润滑铜套作为转动副，相比塑料轴承耐磨性提升40%以上，长时间往复转动也不会出现轴孔磨损导致的定位精度下降问题。末端搭载的摄像头模块直接适配罗技C920相机的安装位，相机固定支架采用可调角度设计，可根据作业需求调整俯仰角度，视觉采集方向始终对准末端执行器的作业点位，在进行工件颜色识别、位置定位、二维码读取作业时，可直接通过视觉反馈修正机械臂的运动路径，不需要额外加装外置视觉支架，减少了外围配套结构的设计工作量。大臂与小臂的结构件采用等强度设计，壁厚均匀设置为2.5mm，既保证了手臂在承载200g末端负载时的结构刚性，不会出现臂体下弯变形的问题，也尽可能控制了整体自重，

　　降低关节舵机的负载扭矩需求，走线槽全部内置在臂体内部，舵机信号线与摄像头USB线都可从臂体内部空腔穿到底座出线口，避免外部走线在机械臂转动时出现线缆缠绕、拉扯断裂的问题。底座内部预留了控制板安装空间，可直接放置Arduino或者STM32控制板，不需要额外设计外置控制盒，整体集成度更高，适合教学场景下的机械原理演示、机器人编程实训使用，也可作为小型视觉分拣工作站的原型机进行二次开发，末端法兰预留了标准夹爪安装孔位，可根据需求更换吸盘、夹爪等不同执行器，拓展不同的作业功能。
