Spring线程收集器配套主体结构件

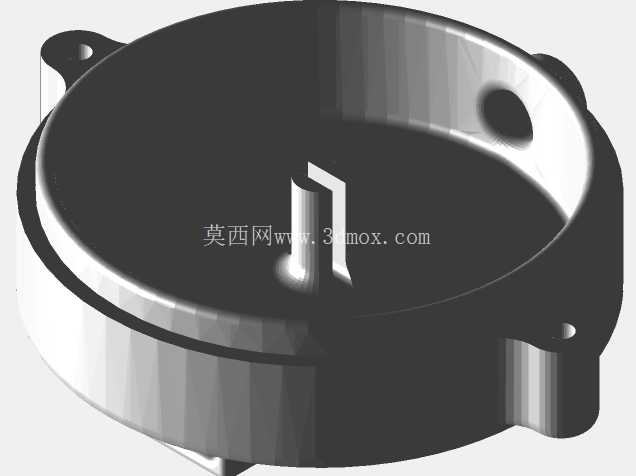

　　在轻量化工位物料归集、纺织及电子加工产线的零散线材收纳场景中，这类盘式收集主体是整套线程归集装置的核心承载构件，日常运行时需要配合对应的Spring弹性收集组件完成线材的有序收纳、张力恒定维持，避免加工过程中细软线材出现缠绕、拉扯断裂、散落堆积的问题。从结构设计逻辑来看，整个主体采用带凸耳的圆盘式构型，盘体边缘均匀分布三个带安装孔的固定凸耳，凸耳上的通孔为光孔设计，适配M4规格的内六角圆柱头螺钉完成安装固定，安装时三个孔位的同轴度公差控制在0.05mm以内，保证盘体安装后不会出现偏摆，避免转动收集过程中出现偏心晃动带来的线材张力波动。

　　盘体中心设置有定位凸柱，凸柱侧面开有轴向的定位卡槽，这个卡槽是用来卡入Spring收集组件的弹性卡脚，安装时无需额外紧固件，直接将弹性组件对准卡槽压入即可完成装配，拆卸维护时只需要轻微撬动弹性卡脚就能取出组件，大幅缩短产线换型、日常维护的操作时间。盘体的内腔深度经过精准核算，刚好匹配对应规格Spring收集组件的最大收线容量，当线材收集到满盘状态时，线材顶面不会高出盘体上沿，避免转动过程中线材从盘边脱出。盘体侧壁上开有一个圆形的过线孔，线材从这个孔位穿入盘内连接到中心的弹性收集组件上，孔口做了R0.8的圆角倒钝处理，避免长期摩擦刮伤线材外表面，对于带绝缘层的细线材来说，这个细节能有效降低线材破皮短路的风险。从安装边界来看，整个盘体的最大外圆直径控制在120mm，凸耳外沿到盘体中心的最大距离为68mm，盘体总高度为22mm，安装时需要在安装基座上预留直径不小于125mm的圆形安装空间，安装面的平面度公差需要达到0.03mm，避免安装后盘体出现翘曲，影响转动顺滑度。设计时特意将盘体壁厚做了等厚处理，整体壁厚保持2.5mm，既保证了结构强度，在长期承受线材拉力、组件转动的交变载荷下不会出现变形，又尽可能控制了构件的整体重量，降低转动时的惯量，让张力控制更加精准。

　　这类构件采用铸造工艺成型后，只需要对安装孔位、中心定位凸柱、过线孔位置做少量机加工即可达到使用精度要求，适合批量生产，在小型电子元器件加工产线、缝纫设备线材供给工位、细金属丝绕制工位都能适配使用。实际使用过程中，盘体的内腔侧壁做了光滑的喷砂处理，减少线材和内壁的摩擦阻力，当收集组件转动收线时，线材能顺滑地沿着内壁滑入收纳区域，不会出现卡滞。三个安装凸耳的位置做了局部加厚处理，加厚区域厚度达到4mm，避免螺钉锁紧时凸耳出现开裂，同时凸耳的安装孔下方做了沉台设计，螺钉锁紧后螺钉头不会高出凸耳表面，不会和周边的转动部件产生干涉。

　　中心定位凸柱的高度比盘体上沿低3mm，这样安装完Spring收集组件后，组件的顶面和盘体上沿基本齐平，不会出现突出部分勾挂外部线材的情况。在结构验证阶段，针对盘体的载荷做了反复测试，当满盘收纳直径0.5mm的尼龙线材时，盘体承受的侧向拉力不超过15N，2.5mm的等厚壁完全能满足长期使用的强度要求，不会出现侧壁鼓胀变形的问题。过线孔的位置设置在距离盘底5mm的高度，刚好对应收集组件的进线高度，线材穿入后不需要做大幅度的弯折，减少线材的弯折疲劳，延长线材的使用寿命。
