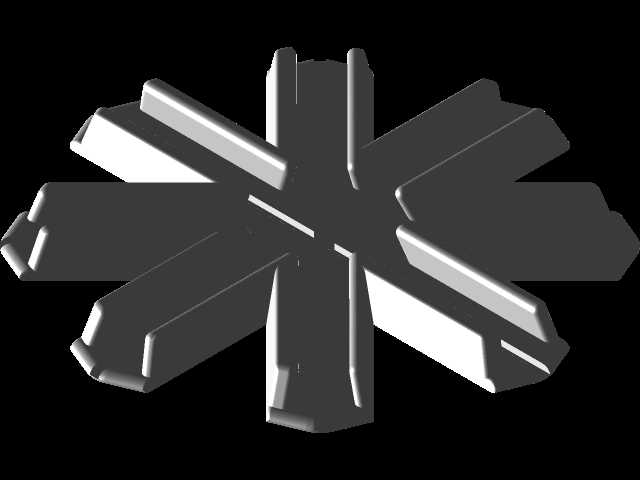

八辐星型槽轮间歇传动结构件

　　该八辐星型槽轮构件属于间歇传动机构的核心执行零件，最早的槽轮机构应用场景可追溯至上世纪半自动机床的转位工位，后续逐步拓展到轻工包装、玩具传动、多工位检测设备的分度动作环节，核心作用是将连续的旋转输入转化为固定角度的间歇步进输出，相比棘轮机构传动平稳性更好，冲击载荷更小，适合中低速、固定分度角的工位切换场景。从结构设计逻辑来看，该构件采用八等分径向槽布局，单槽的开口宽度与配套拨销的直径采用H7/g6间隙配合设计，槽底设置了半径2mm的圆弧过渡，避免拨销进出槽体时出现刚性卡滞，同时减少槽根位置的应力集中，长期往复运转下不会出现槽口崩裂的失效问题。八根辐条采用等厚对称布局，每根辐条的外轮廓做了15度的倒角修型，

　　一方面是减少零件转动时的空气阻力，另一方面也避免辐条边缘锐边在装配调试时划伤操作人员，辐条与中心轮毂的连接位置做了R5的圆角过渡，提升整体结构的抗扭刚度，即使在输入转速达到60rpm的工况下，也不会出现辐条震颤的问题。从安装边界尺寸来看，该槽轮的最大回转直径为120mm，中心轮毂直径为30mm，轮毂中心设置了直径8mm的通孔用于安装定位轴，孔内预留了键槽位置，可通过平键传递扭矩，避免槽轮与转轴之间出现相对滑动。零件的整体厚度为15mm，辐条的厚度与轮毂保持一致，不需要额外做减重孔设计，因为玩具类应用场景下负载极低，实心结构的注塑成型工艺性更好，不会出现缩痕、缺料等注塑缺陷。在实际功能实现上，当配套的拨盘旋转一周，

　　拨销进入对应径向槽时，会带动槽轮转动45度，拨销脱离槽体后，槽轮上的锁止弧会与拨盘上的凸弧贴合，保持槽轮的静止定位状态，八个工位的分度精度可以控制在±0.5度以内，完全满足玩具类产品的动作展示需求，也可用于小型多工位组装设备的转台驱动。设计过程中需要重点关注拨销进入槽体的切入角，该结构将切入角设置为0度，也就是拨销中心轨迹刚好与槽的中心线相切，此时拨销进出槽体时的瞬时速度为0，不会产生刚性冲击，运转时的噪音可以控制在40分贝以内，适合桌面级小型设备的使用场景。另外，该槽轮的锁止弧采用同心圆弧设计，锁止弧的半径与拨盘凸弧半径保持0.1mm的间隙配合，锁止状态下不会出现槽轮窜动的问题，定位稳定性可靠。如果将该结构应用到实际工业设备中，只需要将材质从塑料改为45号钢调质处理，表面做发黑防锈处理，同时将槽面的粗糙度提升至Ra1.6，就可以满足中低速工位转位的负载需求，不需要对整体结构做大幅修改，结构的通用性较强。
