定格动画拍摄用两轴适配式固定电枢结构

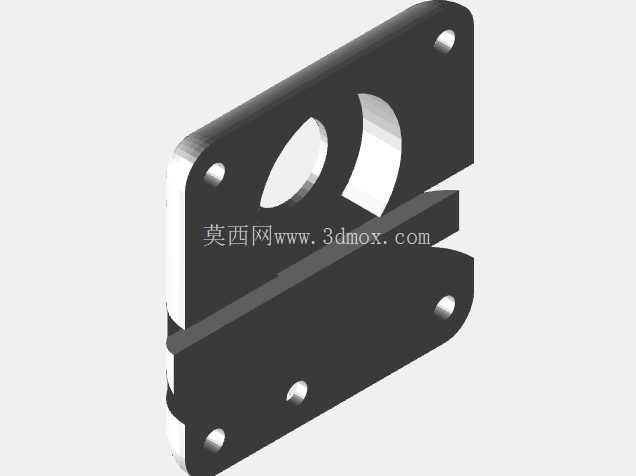

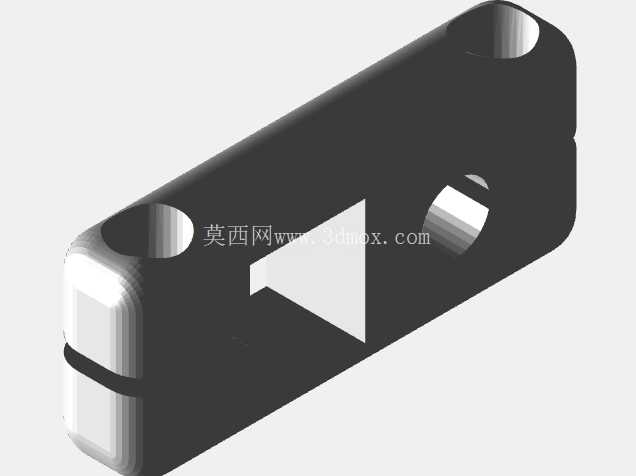

　　在定格动画逐帧拍摄的作业场景里，这类两轴电枢结构是支撑人偶、道具完成微幅姿态调整的核心工装部件，和常规工业传动电枢的功能逻辑完全不同，它不需要承担持续动力输出的载荷，核心需求是在极小的调整行程内实现无间隙定位，调整完成后可以保持姿态稳定，不会因为人偶自重、拍摄台的微小震动出现位移偏移，避免逐帧拍摄时出现画面跳变的穿模问题。从结构设计逻辑来看，这款电枢采用了分体式适配接口设计，主体基座部分做了圆弧切边的钣金式轮廓，基座上预留的三个定位孔呈非对称三角排布，安装时可以根据拍摄台面的固定点位灵活选择锁付位置，不需要额外加工转接板就能适配常见的带T型槽的动画拍摄台、磁吸式拍摄底座，安装边界的容错率比常规直边方形支架高很多，哪怕拍摄台的固定孔位存在±2mm的加工误差，也能通过调整锁付螺丝的位置完成固定。

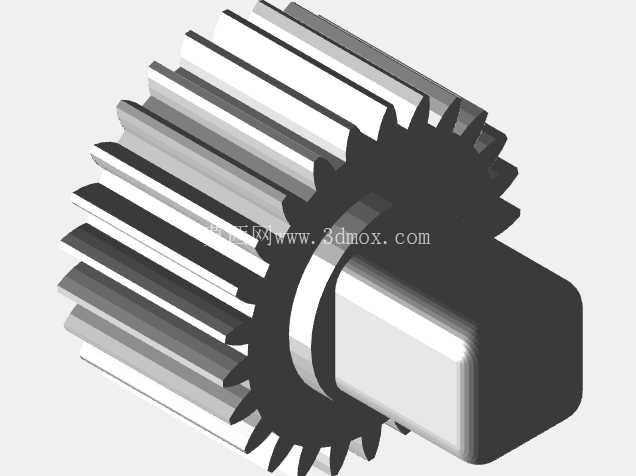

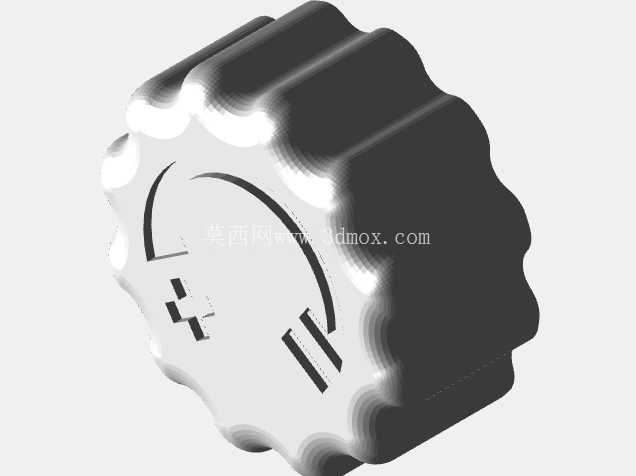

　　基座侧边延伸出的两轴调节结构，第一轴负责垂直方向的俯仰角度调整，第二轴负责水平方向的回转角度调整，两个轴的阻尼都做了预紧优化，调整时不需要额外锁止旋钮，靠轴件之间的过盈配合摩擦力就能保持姿态，操作时只需要单指就能拨动人偶或者道具调整到需要的角度，调整到位后松手就能保持位置，比带锁止手柄的支架操作效率高很多，尤其适合需要频繁微调姿态的逐帧拍摄作业，每帧调整的时间可以缩短近三分之一。

　　电枢前端的适配接口做了通用型卡槽设计，可以直接卡接不同规格的人偶连接骨架、道具固定插销，不需要针对每个拍摄道具单独做连接头，不管是软陶人偶的内置金属骨架，还是硬质树脂道具的底部插杆，都能直接卡入卡槽完成固定，卡槽内部做了细微的防滑齿纹，卡接后不会出现道具转动滑落的问题。从实际使用的工况来看，这类电枢的作业载荷通常不超过500g，所以结构件的壁厚不需要做的太厚，主体基座采用薄钢板折弯成型的工艺就能满足强度要求，既可以降低整体自重，移动拍摄台的时候不会因为电枢太重导致台面倾斜，也能减少材料成本，批量制作的时候加工效率更高。在结构细节处理上，基座的所有外露边角都做了R3的圆角处理，不会在拍摄时因为灯光照射产生突兀的硬边阴影，哪怕拍摄时电枢稍微入镜，也不会出现过于明显的轮廓，后期修图的工作量可以大幅降低。两轴的转动配合面没有采用常规的轴承结构，而是用了改性POM材质的轴套，既可以保证转动时的顺滑无卡顿，也能长期使用不会出现磨损松旷的问题，不需要定期加注润滑脂，避免润滑脂渗漏污染拍摄台面或者人偶道具。

　　很多初次接触定格动画工装设计的工程师容易把这类电枢做的过于复杂，添加很多不必要的锁止结构、多轴调节模块，反而导致调整时操作繁琐，甚至因为结构件太多容易出现累积间隙，调整完姿态后慢慢出现位移，这款结构的设计思路刚好贴合实际拍摄需求，把所有非必要的结构都做了简化，只保留最核心的两轴调节和适配安装功能，实际使用时的可靠性反而比复杂结构更高。在安装尺寸方面，这款电枢的主体基座长度控制在80mm以内，宽度在40mm左右，整体高度不超过60mm，属于小型化的支撑工装，哪怕在拍摄台面上密集布置十多个这类电枢，也不会占用太多道具摆放空间，适合多角色、多道具同框的复杂场景拍摄。基座底部做了平整的贴合面，不管是用螺丝锁付在木质拍摄台，还是用双面胶、磁吸座固定在金属拍摄台，都能保证完全贴合，不会出现翘边晃动的问题。两轴的调节行程做了限位设计，俯仰角度的调节范围在-30°到60°之间，水平回转角度可以实现360°连续调整，限位结构可以避免调整角度过大导致前端道具碰撞基座，也能防止轴件从基座里脱出，日常使用时不需要担心操作不当损坏结构。
