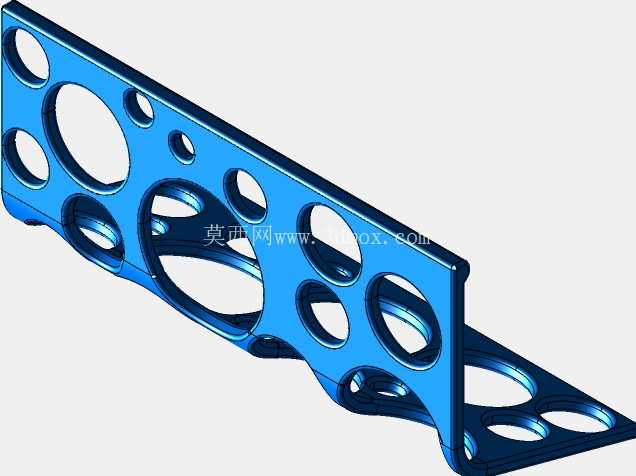

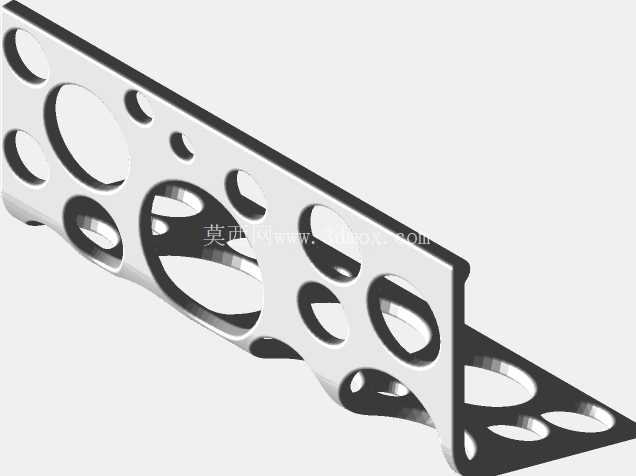

轻量化多孔镂空移动支撑构件

这款移动支撑构件的设计初衷，是面向需要频繁调整安装位置、同时对构件自重有严格限制的装配场景，在自动化生产线的工位辅具安装、小型检测设备的临时支撑、3D打印配套工装的可调固定环节都能适配。从结构形态来看，构件采用一体化板式弯折成型，主体为长条形薄板结构，一端设置垂直翻边作为安装基准面，翻边上预留的安装孔可配合标准紧固件完成与基座的快速固定，主体板面沿长度方向排布多组不同直径的圆形镂空孔，这些孔位并非随意开设，大直径孔主要承担减重作用，在保证构件整体抗弯截面模量满足载荷要求的前提下，尽可能去除非受力区域的材料，小直径孔则兼顾走线、辅助定位以及与外接附件的快装连接功能。

设计过程中首先校核了构件的受力边界，当构件作为水平支撑使用时，板面承受的均布载荷会在弯折根部产生最大弯曲应力，因此在弯折处做了小半径圆角过渡，避免应力集中导致的疲劳断裂，同时所有镂空孔的边缘都做了等半径倒角处理，既消除了加工后的锐边毛刺，也能减少孔位边缘的应力集中系数。从安装边界来看，构件的整体厚度控制在适配标准M4、M5紧固件的范围内，翻边高度经过反复调整，既保证安装时紧固件有足够的啮合长度，也不会因为翻边过高占用过多的安装空间，板面的镂空孔排布遵循受力路径优化原则，沿构件长度方向的主受力筋条保持连续，不会因为开孔导致受力截面出现突变。

在实际使用场景中，这类移动支架不需要额外焊接辅助连接件，直接通过紧固件就能完成在不同型材机架上的位置调整，多孔设计也让外接附件的安装位置可以灵活选择，不需要在支架上重新钻孔加工，大幅缩短了现场装配的调整周期。相比实心板材制作的同尺寸支架，这款镂空结构的构件自重降低了百分之四十以上，在需要频繁移动、拆装的使用场景下，能有效降低操作人员的劳动强度，同时镂空结构也不容易积灰积液，在有少量切削液、粉尘的生产车间环境中使用时，清洁维护更加方便。

建模阶段对构件的弯折公差做了严格控制，翻边与主体板面的垂直度公差控制在IT12级以内，保证安装后支撑面的平面度满足使用要求，所有孔位的位置度公差也根据紧固件的装配间隙做了匹配，避免出现孔位错位导致无法装配的问题。构件的外形轮廓没有多余的突出结构，在狭窄的设备间隙中安装时不会与周边零部件产生干涉，板面的筋条走向顺着载荷传递方向布置，让材料的力学性能得到充分利用，不会出现局部材料冗余或者受力薄弱的区域。

从适配性来看，这款支架既可以作为独立的支撑构件单独使用，也可以多件组合拼接成更长的支撑轨道，配合滑动附件实现更长行程的移动支撑功能，不同直径的镂空孔可以适配不同规格的快装销钉、束线带、传感器安装座等常用工业辅件，不需要额外加工定制连接配件。在3D打印场景下使用时，这款构件的结构没有悬空角度过大的特征，不需要添加过多支撑就能完成打印成型，打印后的后处理工作量很小，同时镂空结构也能减少打印材料的消耗，缩短打印周期。
