直列四缸往复式活塞引擎结构设计

　　这套直列四缸活塞动力结构，是小排量动力单元里应用最广泛的构型之一，日常接触的家用代步车辆、小型通用动力机组、固定式作业动力源里，都能见到同构型产品的身影。做这套结构建模的时候，最先敲定的是缸心距参数，这个数值直接决定了整机的横向安装边界，缸心距过小会导致缸筒壁厚不足，工作过程中热变形量超标，还会给冷却水道的布置留不出足够空间；缸心距过大则会无端增加整机宽度，挤占整车或机组的安装空间，还会抬升整机自重。

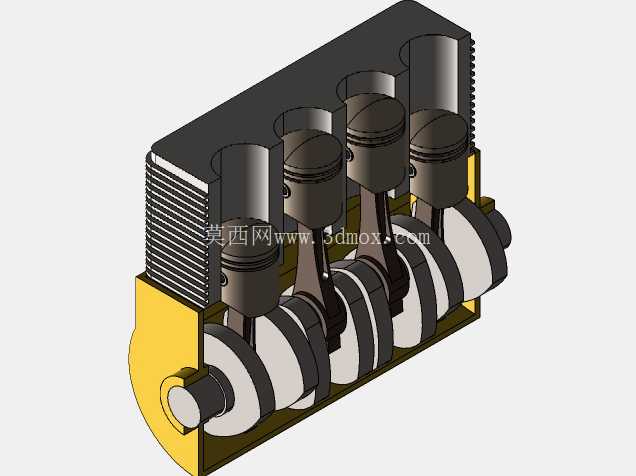

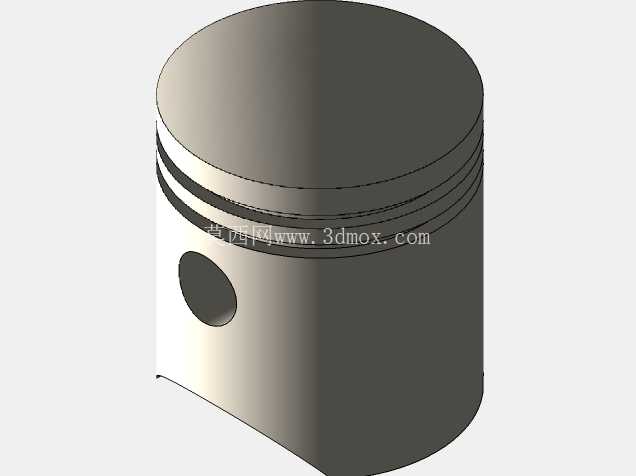

　　建模过程中先把曲柄连杆机构的运动干涉校验放在了首位，四缸机型的曲柄销采用错角布置，相邻做功缸的曲柄夹角保持180度，保证做功间隔均匀，运转时的一阶惯性力可以实现自平衡，不需要额外加装平衡轴就能把怠速振动控制在可接受范围内，这也是直列四缸构型能大范围普及的核心优势之一。活塞部分的建模特意预留了环槽的安装位置，三道环槽分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏影响输出效率，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常消耗。活塞销采用全浮式设计的安装边界，工作状态下活塞销可以在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀，延长部件使用寿命。

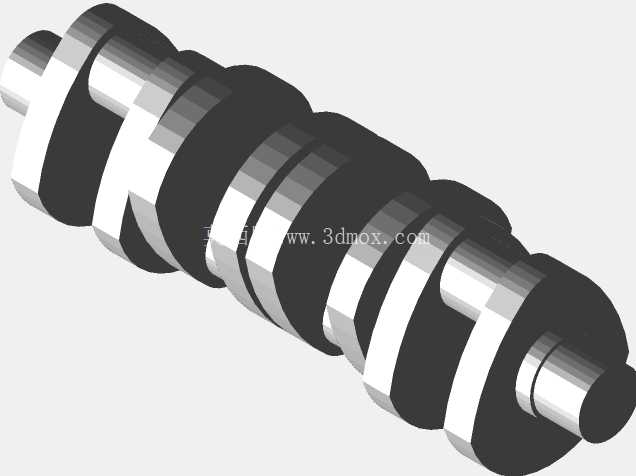

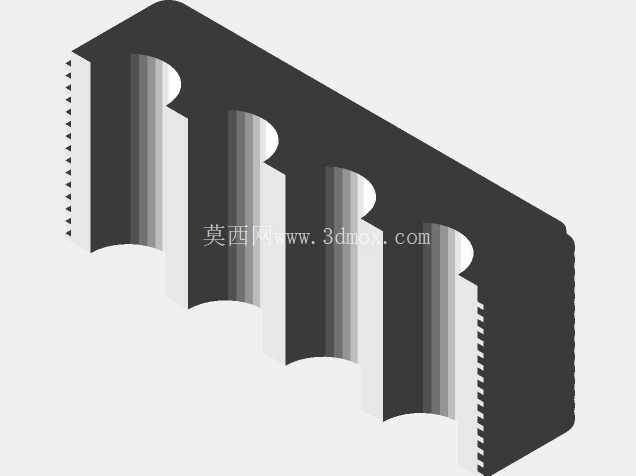

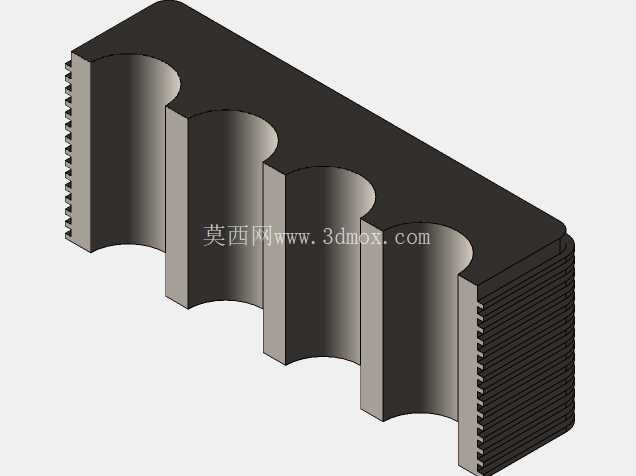

　　曲轴的建模重点关注了主轴颈与曲柄销的过渡圆角，这个位置是应力集中的高发区域，圆角半径过小会在交变载荷作用下萌生疲劳裂纹，直接影响整机的大修间隔；圆角过大则会挤占轴瓦的安装宽度，降低轴瓦的承载能力。缸体部分采用分体式建模思路，曲轴箱与缸筒部分的连接边界预留了螺栓安装孔位，方便实际生产中的装配与检修，缸筒外侧的散热鳍片结构是针对风冷机型做的设计，鳍片的间距与高度经过匹配，保证空气流经时能带走足够的热量，维持缸筒工作温度在合理区间，避免过热导致的活塞拉缸故障。连杆的结构采用工字型截面，在保证抗弯、抗扭强度的前提下尽可能降低自重，减少往复运动部件的惯性力，降低曲轴运转时的冲击载荷。

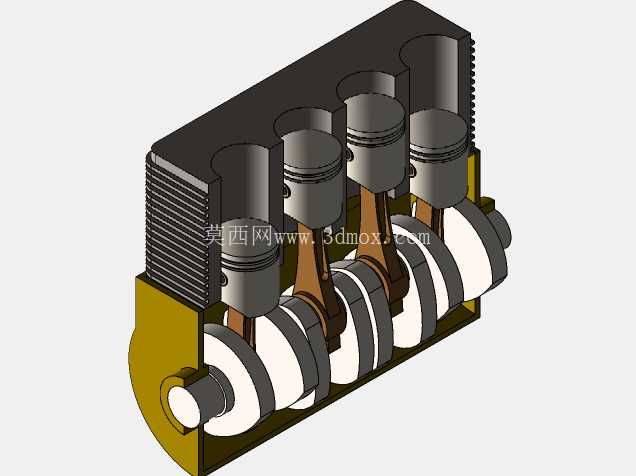

　　建模过程中反复校验了活塞运行到上止点、下止点时的位置关系，确保活塞顶面不会碰撞气门，连杆大头不会碰撞缸筒内壁，所有运动部件在全行程内都保留了合理的安全间隙。这套结构的安装边界也做了充分考虑，缸体前端预留了正时机构、水泵、发电机等附件的安装接口，后端则预留了与传动系统连接的飞轮安装面与定位止口，底部油底壳的安装面保持平整，保证密封性能，避免润滑油渗漏。实际应用中，这类四缸活塞结构的动力输出特性偏向中低转速区间的扭矩输出，非常适合家用车辆的日常行驶工况，也可以作为小型发电机组、农用作业机械的动力源，结构简单可靠，维护成本低，配件通用性强。建模时所有配合面都按照实际加工的公差要求预留了间隙，比如活塞与缸筒的配合间隙、轴瓦与轴颈的配合间隙，都符合常规量产机型的设计规范，不存在过定位或者运动卡滞的问题。气缸盖部分虽然在这个模型里做了简化处理，但也预留了燃烧室、气门、火花塞的安装位置逻辑，后续如果要做细化设计可以直接在现有基础上拓展，不需要重新调整缸体与曲柄连杆机构的配合关系。
