带孔弧形支撑吊耳结构件

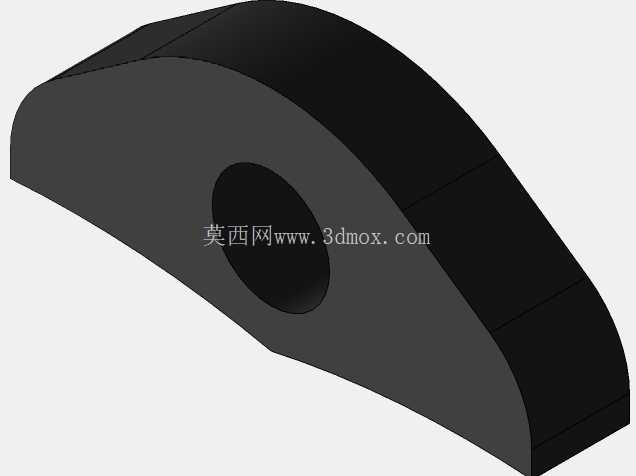

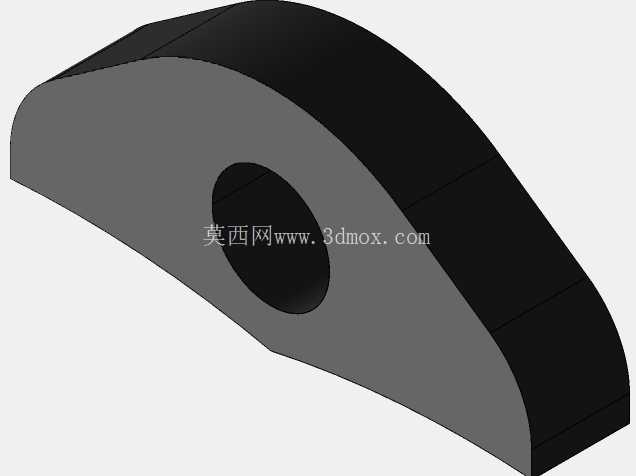

　　在重型设备吊装、工装夹具定位以及小型输送线辅助支撑场景中，这类带中心通孔的弧形支撑件是十分常见的受力结构，很多一线结构设计人员在做配套件选型时，往往会忽略这类小零件的受力边界，导致后期装配后出现应力集中开裂的问题。从结构形态来看，该零件整体采用半弧楔形过渡设计，外侧弧面做了等厚分层处理，并非单一曲面成型，这种设计思路主要是为了匹配安装面的弧形贴合需求，当零件需要固定在圆弧状的辊筒、机架立柱侧面时，外侧的分段弧面可以更好地与安装基面贴合，避免单点接触带来的压溃风险。

　　中心位置的通孔为同轴等径设计，孔壁没有做额外的沉台结构，说明这个孔主要用于穿装销轴或者锁紧螺栓，承担径向的剪切力，而非轴向的锁紧定位，设计时孔的边缘做了微小的倒角处理，既可以去除加工毛刺，也能避免销轴穿装时出现卡滞，在实际装配场景中，这类孔的公差一般会取H7级别，和配套的销轴保持小间隙配合，方便拆装的同时不会出现过大的窜动量。零件的底面为平直安装面，和弧形侧面形成自然的过渡夹角，这个夹角位置是整个零件的应力集中区，从三维结构的壁厚分布来看，该区域做了局部加厚处理，壁厚比弧形外侧区域厚出近三分之一，就是为了抵消吊装或者承重时产生的弯折应力，避免在受力最大的位置出现断裂。从安装边界来看，该零件的整体宽度适配常规的80型标准型材安装面，中心孔的轴线距离底面的高度经过校准，当用螺栓将底面固定在机架上时，中心孔的中心高刚好和配套的连杆、吊挂件的安装孔位对齐，不需要额外加装调整垫片，能减少装配时的调整工作量。在铸造生产环节，这类零件的结构设计充分考虑了拔模斜度，所有竖直面都预留了1度左右的拔模角度，弧形面的分型面设置在零件的最大轮廓处，不会出现倒扣结构，能有效降低模具的复杂度，减少铸造后的飞边打磨工作量。

　　实际应用中，这类零件既可以单独作为小型设备的吊装吊耳使用，单孔可以承受不超过5吨的静载荷，也可以成对使用，作为转轴的支撑座，穿装长销轴后安装滚轮或者导向轮，用在轻型输送线的侧边导向机构中，相比直角型的支撑座，弧形的外侧结构不会和输送线上的工件、传动皮带发生剐蹭，能减少设备运行时的干涉风险。很多设计新手在绘制这类零件时，往往会把弧形面做成单一的等半径圆弧，忽略了实际安装时的贴合误差，这个结构的弧形面采用多段半径拟合的方式，在靠近安装底面的位置弧面半径更大，越靠近顶部弧面半径逐渐收窄，这样的设计可以让零件在安装时，即使基面存在微小的焊接变形，也能保证至少70%以上的贴合面积，不会因为局部悬空导致螺栓锁紧后零件出现内应力。

　　另外零件的两个端面都做了平直处理，没有额外的凸台或者凹槽，一方面是方便铸造时的模具加工，另一方面也可以在端面加装锁紧挡板，防止穿装在孔内的销轴出现轴向窜动，不需要额外在零件上加工卡槽或者螺纹孔，简化了加工工序。在做受力校核时，这类零件的主要失效形式是中心孔的挤压变形以及底面和弧面交接处的弯折断裂，所以在建模时特意在交接位置做了圆角过渡，圆角半径取壁厚的0.2倍，既不会因为圆角过大影响安装贴合，也能有效分散应力，经过有限元模拟验证，在额定载荷下，该位置的最大应力远低于常用铸钢材料的屈服强度，能满足长期反复载荷下的使用需求。
