在中小功率传动系统的选型与结构设计环节,这类双出轴蜗轮蜗杆减速结构的应用覆盖范围极广,从轻工生产线的物料输送辊道驱动,到小型自动化专机的工位回转动力传递,再到民用设备的慢速执行机构动力匹配,都能见到这类结构的身影。不同于行星减速结构的高传动精度与高成本特性,蜗轮蜗杆结构自带的反向自锁属性,在很多需要断电后保持负载位置、避免机构倒转的场景里,能省掉额外的制动组件,大幅简化整套传动链的结构复杂度。

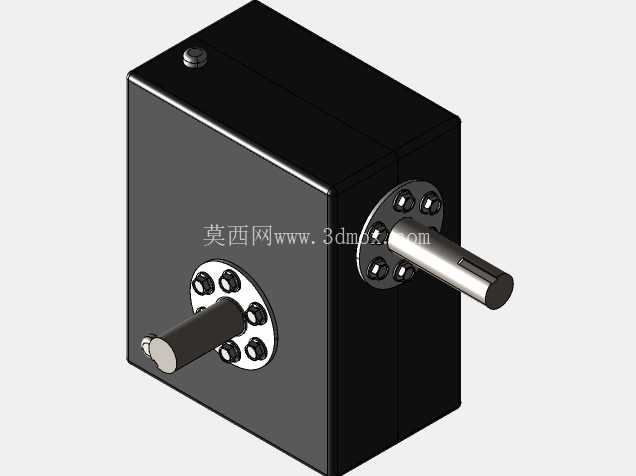

从结构设计逻辑来看,这款减速箱采用方正的封闭式箱体构型,外壳做了分体式拼接设计,箱体合箱面通过精密加工保证配合精度,既可以在内部存储润滑脂实现蜗轮蜗杆副的长效润滑,也能阻挡车间环境里的金属切屑、粉尘进入啮合区域,延长核心传动件的使用寿命。输入与输出轴分别布置在箱体相邻的两个垂直面上,这种正交轴的动力传递方向,刚好适配很多设备里动力源与执行机构空间垂直排布的安装需求,不用额外增加换向传动件来调整动力走向,能有效压缩整套动力单元的占用空间。

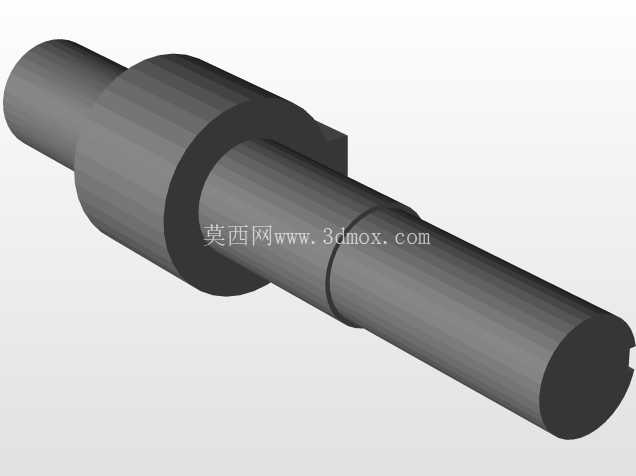

轴端的安装法兰做了一体化的凸台定位设计,法兰面上的安装螺栓孔沿圆周均布,和设备安装面配合时,凸台可以嵌入安装位的定位槽内,保证轴系与设备安装基准的同轴度,避免装配偏差带来的轴系附加径向力,降低轴承过早磨损的概率。伸出的轴端加工有标准的平键键槽,和负载端的传动轮、联轴器配合时,能传递足够的扭矩,不会出现相对打滑的问题;轴伸的长度经过匹配设计,既可以满足常规联轴器、同步带轮的安装深度要求,也不会因为轴伸过长导致轴端挠度变大,影响传动平稳性。
在安装边界的尺寸控制上,方正的箱体外形让安装固定点可以直接布置在箱体背部或者底部的平面上,不需要额外设计复杂的安装支架,设备设计人员只需要在安装板上加工对应位置的螺纹孔,就能直接把减速箱固定在设备机架上。箱体的棱角做了小圆弧过渡处理,既可以避免装配过程中锐边划伤操作人员,也能减少箱体应力集中的问题,提升箱体在承受传动冲击载荷时的结构强度。

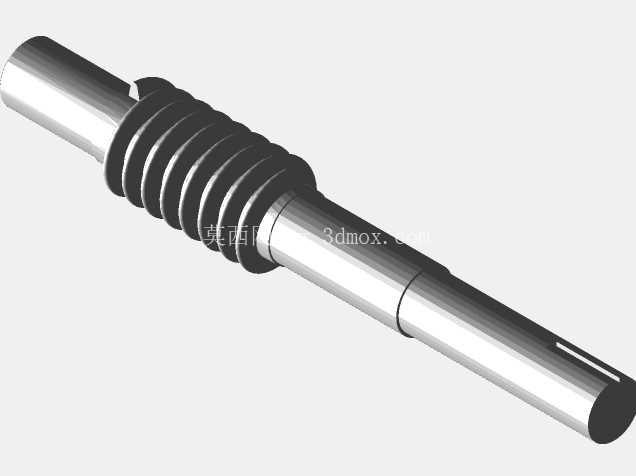

从功能特性层面来说,蜗轮蜗杆啮合的传动形式本身具备大减速比的实现能力,单级结构就能实现几十比一的减速比,把电机端的高转速低扭矩输出,转换为执行端需要的低转速大扭矩输出,匹配小功率驱动电机就能满足负载的扭矩需求。而且蜗轮蜗杆啮合时是多齿同时接触,传动过程的噪音比直齿轮减速结构更低,运行更平稳,在对噪音控制有要求的办公类设备、民用自动化设备场景里,这种特性的优势十分明显。

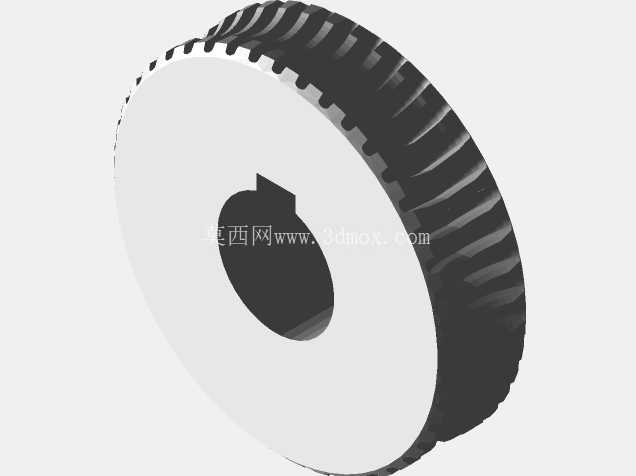

设计这类结构的时候,需要重点考量蜗轮与蜗杆的中心距公差,中心距的偏差会直接影响齿面的接触面积,偏差过大时会出现齿面局部接触应力过大,导致早期磨损、传动效率下降的问题;同时还要兼顾箱体内部的润滑空间,保证蜗轮转动时能带动润滑脂覆盖到整个啮合齿面,避免干摩擦导致的齿面胶合失效。另外轴系的轴承选型也要匹配输出端的径向负载能力,针对带径向负载的使用场景,需要选用承载能力更强的深沟球轴承或者圆锥滚子轴承,避免轴承受损导致轴系窜动,影响传动精度。
在实际设备集成过程中,设计人员可以根据设备的安装空间调整箱体的固定方向,不管是水平安装还是垂直安装,只要保证内部润滑脂的液位能覆盖到啮合区域,就能保证长期稳定运行。双出轴的设计也给设备拓展留下了空间,其中一端连接负载,另一端可以安装位置检测编码器、手动调节手轮等附件,不用额外增加传动分路结构,方便设备实现闭环位置控制或者断电手动调试的功能。
